Optický senzor na monitorovanie kmitavosti konštrukčných častí
Celé zariadenie na monitorovanie kmitavosti konštrukčných častí pozostáva z dvoch základných častí, a to:
1) zo samostatného optického senzora;
2) zo svetelnej závory, ktorá je pevne pripevnená na držiaku.
Optický senzor je elektronické zariadenie, ktoré slúži na vyhodnotenie výstupného signálu prichádzajúceho zo svetelnej závory na vstup optického senzora. Optický senzor je umiestnený mimo kontaktnej zóny a zo svetelnou závorou je spojený len pomocou elektrického kábla.

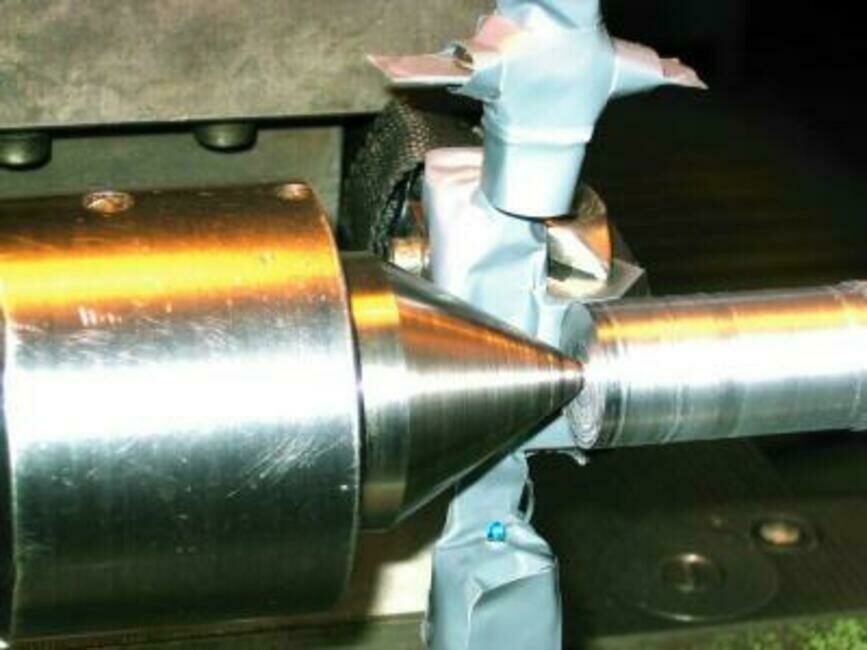

Svetelná závora je tvorená vysielačom a prijímačom, ktoré sú pripevnené oproti seba v optickej osi na držiaku, ktorý je skrutkami spojený s pevnou predlženou úchytkou. Držiak sa dá jednoducho, pomocou skrutiek nastaviť, tak aby optická os medzi vysielačom a prijímačom bola presne nastavená na miesto snímania. Prijímač svetelnej závory je umiestnený na hornej časti držiaka, aby nedochádzalo k rušeniu z okolitého vonkajšieho svetla.

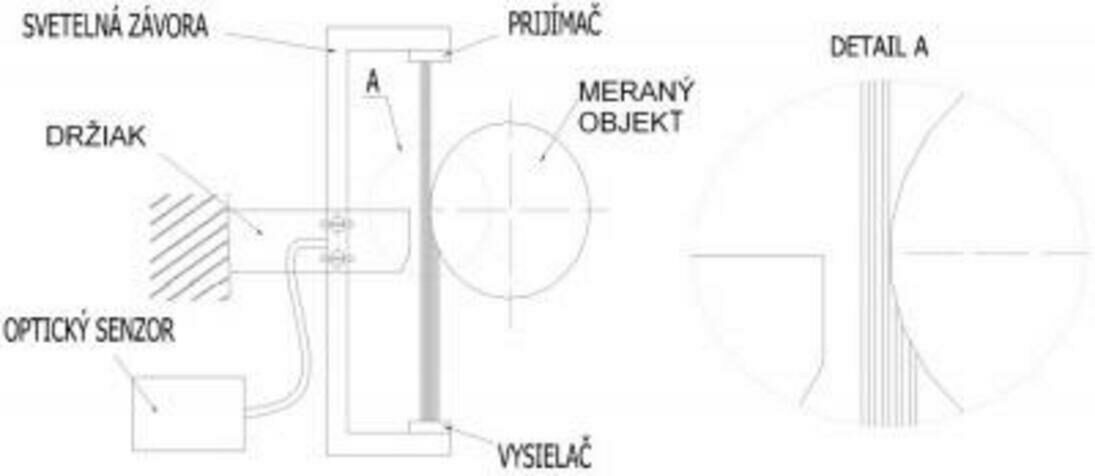

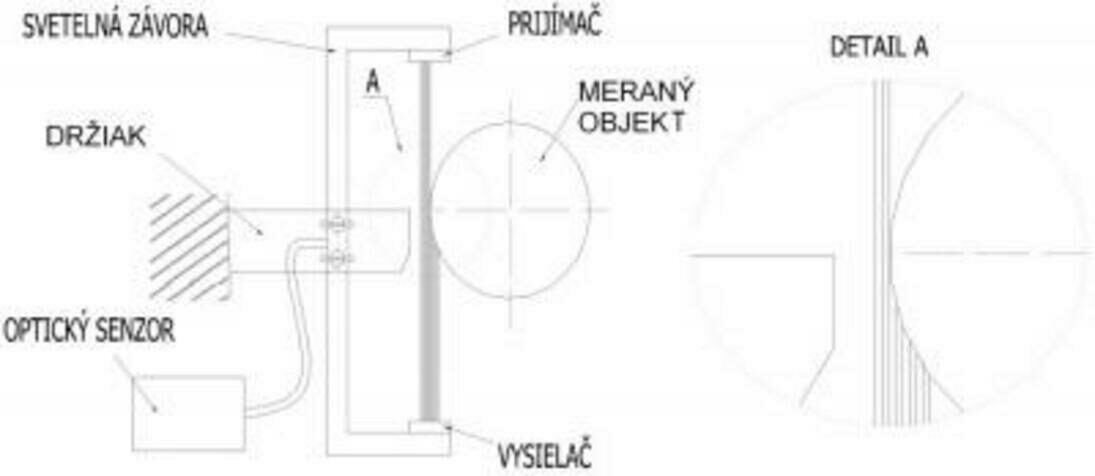

Princíp zariadenia je založený na postupnom prekrývaní svetelného lúča vysielaného z vysielača do prijímača svetelnej závory. Optický senzor zaznamenáva veľkosť prepusteného svetelného lúča cez snímaný komponent pri meraní. Je nastavený tak, aby cez snímaný komponent prechádzala určitá veľkosť svetelného toku (obr. 1). Ak sa pri meraní zmení veľkosť prierezu svetelného lúča od pôvodnej hodnoty prichádzajúceho od prijímača (meraný komponent zmení svoju trajektóriu v rámci požadovanej tolerancie - obr. 2), optický senzor vyhodnotí túto situáciu ako vznik poruchového stavu a vyšle varovný signál. Zväčšovaním zmeny trajektórie vplyvom zvyšovania stupňa poruchy dochádza k zmene tienenia prechádzajúceho lúča a tým aj k zmene obmedzenia prechodu optického výkonu z vysielacej do prijímacej časti senzora. Aby bola dosiahnutá požadovaná citlivosť zariadenia, predraďujú sa pred snímacie prvky (šošovky) clony s otvormi, ktoré zredukujú veľkosť efektívneho lúča. Zmenšovaním šírky clonky snímacieho prvku sa zväčšuje jeho citlivosť. Celé zariadenie je chránené proti chveniu sústavy a nepriaznivým vplyvom (prelietaniu pevných častíc cez svetelný lúč) oneskorovacím obvodom, ktorý spomaľuje narastajúcu amplitúdu chvenia sústavy a prijíma len stredný priemer tejto spomalenej amplitúdy. Praktické prevedenie snímania je na obr. 3.
Návrh optického snímača

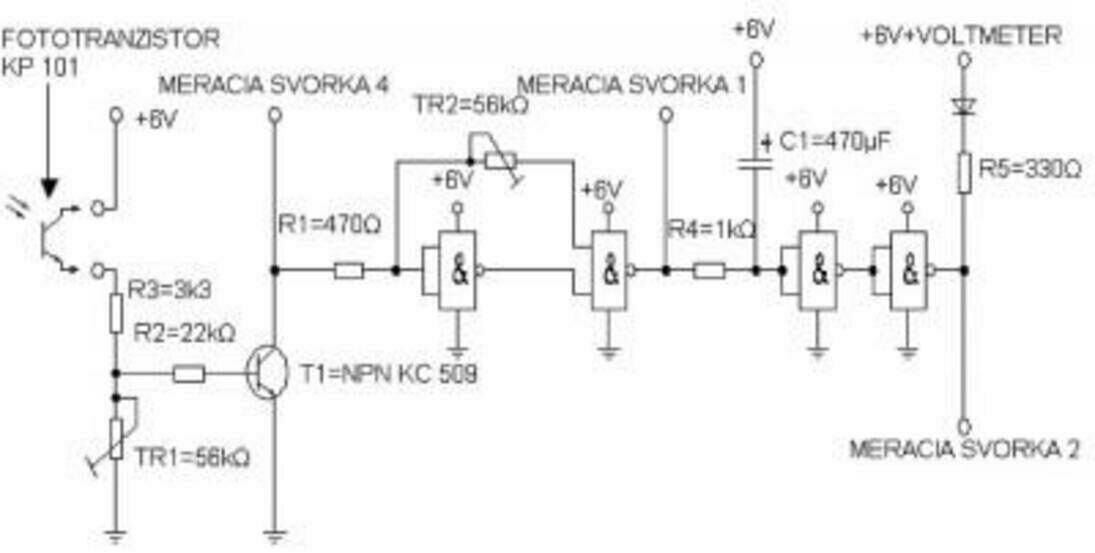

Pri návrhu optického snímača sa dbalo na jednoduchosť a miniatúrnosť, t. j. aby na jeho vyhotovenie bolo potrebných čo najmenej súčiastok. Z tohto dôvodu boli použité integrované obvody obsahujúce zlúčené viaceré súčiastky na jednom čipe. Na základe týchto požiadavkov bola navrhnutá schéma zapojenia optického snímača (obr. 4). Ako vstupný obvod je použitý snímač pracujúci na princípe napäťového deliča tvoreného jednou časťou vysoko citlivým snímacím prvkom (fototranzistor KP 101). Ďalšia časť je tvorená potenciometrom, ktorý umožňuje plynule meniť hodnotu napätia na báze tranzistora T1 podľa potreby. Tento vstupný obvod tvorí zosilňovací stupeň, z ktorého signál je vedený do regulátora. Funkcia regulátora spočíva v porovnávaní vstupného signálu s pevne nastavenou hodnotou a vyslaním signálu pri prekročení tejto hodnoty. Ochranná funkcia voči poruchovému stavu v prípade úplného zatienenia clony je zabezpečená vetvou tvorenou trimrom TR2, ktorá vyradí regulátor z prevádzky. Po zohľadnení požadovaných vlastnosti elektrického obvodu splňujúceho predpokladané kritériá bol navrhnutý príslušný plošný spoj.
Overovanie funkčnosti elektrického zapojenia obvodu optického snímača
Úlohou bolo overiť funkčnosť optického snímača pri rôznych prierezoch štrbiny clony meraním napätia na rôznych výstupoch elektrického obvodu. Princíp merania spočíva v zmene obmedzenia prechodu veľkosti svetelného výkonu z vysielača do prijímača optickej clony.
Pri tomto meraní bola experimentálne overená funkčnosť optického senzora postupným zatieňovaním svetelného lúča medzi vysielačom a prijímačom pri dvoch veľkostiach prierezu štrbiny clony 2 a 3 mm. Meranie vychádzalo z oživenia optického senzora pripojením na zdroj elektrickej energie. Ako zdroj bola použila 4,5voltová batéria. Po oživení a skontrolovaní základných funkcií sa optický senzor prepojil so svetelnou závorou. Ako zatieňovacie teleso, ktoré nahrádza meraný objekt pri kontrole, bolo požité posuvné meradlo z dôvodu presnosti merania vzdialenosti pri zatieňovaní svetelného lúča. Pred samotným meraním bolo veľmi dôležité nastaviť správnu citlivosť senzora, a to zväčšovaním a zmenšovaním odporov pomocou potenciometrov. Prvé meranie sa prevádzalo pri priereze štrbiny clony 3 mm. Posuvné meradlo sa nastavilo na rozmedzie 10 mm. Zmenšovaním tejto hodnoty po krokoch sa postupne zatieňoval svetelný lúč. Po každom kroku sa odmeralo napätie na jednotlivých svorkách a hodnoty sa zapísali do tabuľky. Ako vidieť z grafu, pri hodnotách vzdialenosti 4,9, 5,0 a 5,1 mm došlo k takému zatieneniu svetelného lúča, že sa rozsvietila dióda na optickom snímači, čo by malo za následok prudkú zmenu hodnoty meranej veličiny. Týmto spôsobom sa namerali hodnoty pri priereze štrbiny clony 2 a 3 mm. Z nameraných hodnôt boli vygenerované nasledovné grafy (obr. 5 a 6).

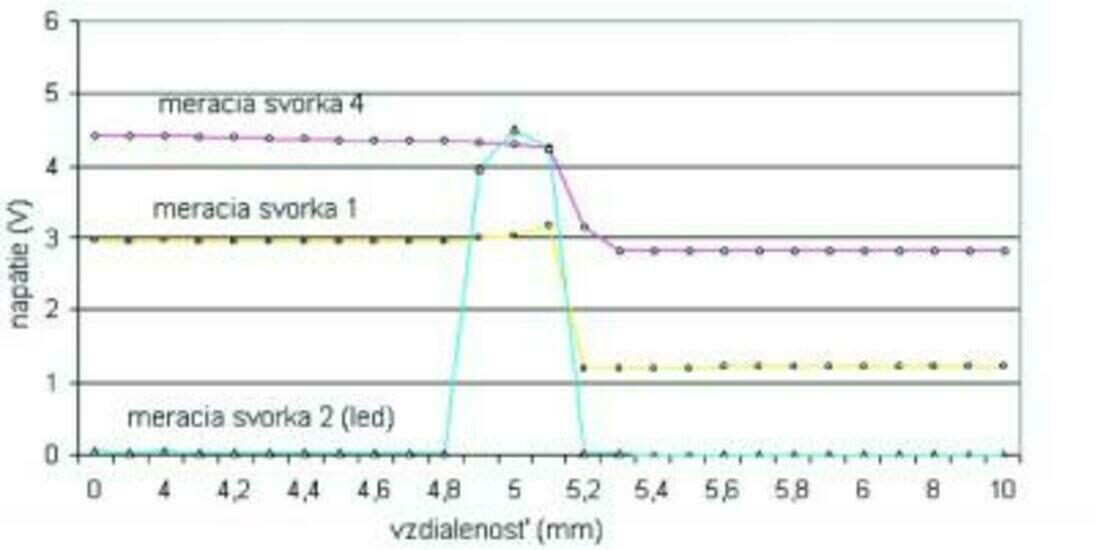

Z priebehu je vidieť prudký nárast napätia na meracej svorke 2 pri zatienení clony štrbiny s posuvom tienidla s polohy 4,8 mm do polohy 5,1 mm, čo predstavuje rozdiel 0,3 mm s max. rozdielom napätia 4,46 V (obr. 5). Tento údaj hovorí o pomerne vysokej citlivosti tohto snímača a vidieť rozdiely tejto citlivosti v porovnaní s jednotlivými prierezmi štrbiny.
Pri veľkosti štrbiny clony 2 mm prudký nárast napätia na meracej svorke 2 nastal už len pri hodnotách zatienenia 4,9 a 5,0 mm, čo poukazuje na zmenu citlivosti optického snímača pri zmene šírky štrbiny clony na prijímači svetelnej závory.
Záver
Praktické meranie preukázalo veľmi dobré výsledky z hľadiska použiteľnosti v praktickej aplikácií s potrebou dosahovania vysokej citlivosti merania. Meraním boli zistené mnohé výhody tejto metódy merania založenej na princípe snímania zmeny trajektórie meraného komponentu, a to z hľadiska odolnosti voči väčšine rušivých vplyvov (napr. rušenie elektromagnetickým poľom, rušenie spôsobené zmenou elektrickej vodivosti prostredia, rušenie tlakom, rušenie vibráciami, rušenie vplyvom teploty a rušenie zmenou tlaku prostredia a pod). Návrhom simulačného obvodu bol možný principiálny popis funkcie snímača v náväznosti na možnosť regulácie realizovaním korekčného posuvu.
Nevhodnosť ostatných typov snímačov bola z rôznych dôvodov. Kapacitný snímač bol príliš rušený zmenou izolačných vlastností prostredia. Indukčný snímač mal nedostatočnú citlivosť a bol podstatne rušený parazitným elektromagnetickým poľom. Tenzometrický snímač bol náchylný na preťaženie deformačnými silami a piezoelektrický potreboval citlivý vysokofrekvenčný zosilňovač s pásmovopriepustným filtrom, ktorého parametre sú podstatne ovplyvnené rušivými javmi. Skúšky merania vykonané v modelových podmienkach, aj v samotnom procese, sa ukázali veľmi užitočné a sľubujú v praxi značný ekonomický prínos. Veľkou výhodou snímača je jeho konštrukčná jednoduchosť, odolnosť voči väčšine rušivých vplyvov, jednoduchá údržba a nízke náklady na výrobu.
Tento článok bol písaný v rámci projektu Vývoj, realizácia a overenie technického systému pre bezkontaktnú optickú identifikáciu a nadväznú korekciu rozmerového opotrebenia výrobného nástroja počas plynulého priebehu výrobných operácií, č. 1/0562/08 na FVT.
Radoslav Kreheľ, Jozef Dobránsky
FVT TU Košice so sídlom v Prešove
Literatúra
European Journal of Control.[2] SVETLÍK, J., DOBRÁNSKY, J. MPRC - multiprofesné výrobné robotické centrum. In Výrobné inžinierstvo. 2005, roč. 4, č. 4, s. 50-52. ISSN 1335-7972.
[3] ZHOu, J., Andersson, M., STAHL, J. A System for Monitoring Cutting Tool Spontaneous Failure Based on Stress Estimation. J. of Materials Processing Technology. 1995, no. 48, s. 231-237.
