Recyklace drahých kovů v plazmovém reaktoru

Společnost Safina se zabývá zpracováním a výrobou produktů z drahých a neželezných kovů, včetně jejich recyklace. Právě recyklace se v současnosti podílí na nadpolovičním objemu výroby společnosti, a to díky zavedení unikátní technologie PlasmaEnvi, zpracování nízkokovnatého odpadu v plazmovém reaktoru. Firma tak dosáhla vedoucí pozice v recyklaci drahých kovů na středoevropském trhu.

Pavel Marek

Patří mezi klíčové osobnosti časopisu MM Průmyslové spektrum, kde řadu let zastával pozici odborného redaktora. Je absolventem strojní fakulty ČVUT v Praze. Po ukončení studia pracoval v Poldi SONP Kladno v závodě Doprava, poté jako konstruktér a projektant ve společnosti ČKD Lokomotivka. Pro MM Průmyslové spektrum pracoval od roku 1999 do roku 2021.

Historie společnosti sahá do roku 1920, kdy byla v Praze založena pobočka firmy G. H. Scheidsche Affinerie Vídeň, o 30 let později vzniká n. p. Safina. Vznik současné a. s. se datuje do roku 1992. Hlavní zaměřením společnosti je výroba pro elektronický, elektrotechnický, automobilový, chemický a sklářský průmysl a také výroba a prodej investičních drahokovových destiček a slitků. Safina se rovněž významně zaměřuje na rozvoj nových výrobních programů a technologických postupů se zvláštním důrazem na ekologické aspekty. Jednu z takových technologií představuje PlasmaEnvi, plazmové tavení využívané při recyklaci drahých kovů z průmyslového odpadu.

Reklama
Reklama
Reklama

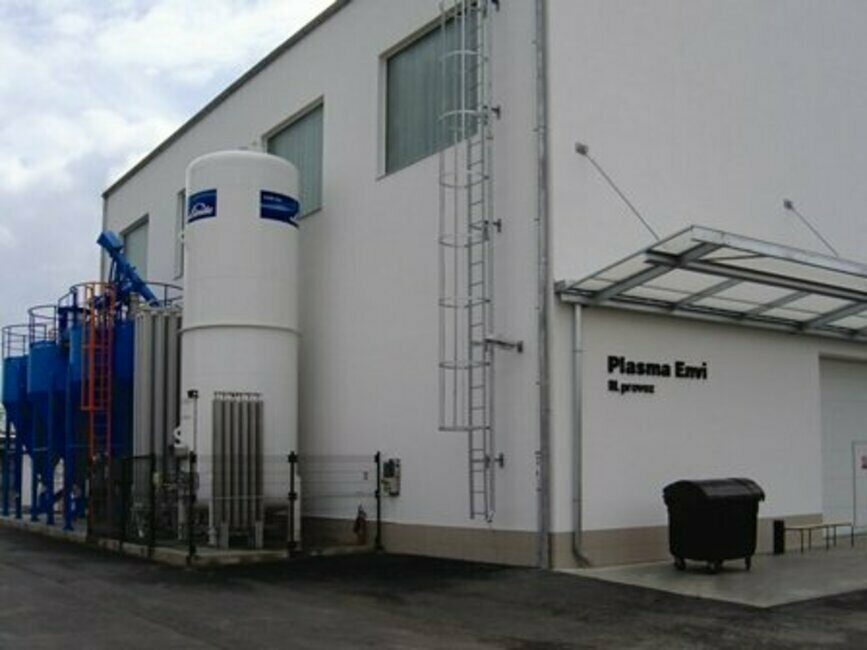

Hala plazmatu v závodě ve Vestci u Prahy. Foto: Safina

Historie projektu

Na problematice recyklace drahých kovů prostřednictvím plazmové technologie se v Safině začalo pracovat přibližně před osmi lety. Během vývoje byla navázána spolupráce s Technickou univerzitou v Košicích. V rámci této spolupráce byl postaven malý laboratorní plazmový reaktor. Na základě provedených zkoušek byl ve spolupráci Safiny, košické univerzity a několika slovenských firem postaven poloprovozní reaktor s výkonem 80 kW. Na této malé jednotce byla odzkoušena likvidace elektronických odpadů. V roce 2007 se v Safině začala stavět velká plazmová jednotka s výkonem 500 kW. Na jaře následujícího roku již byly nainstalovány potřebné technologie a v létě 2008 proběhly komplexní zkoušky. Na jejich základě pak probíhaly další konstrukční úpravy tohoto zařízení. V současnosti se plazmovou technologií v Safině zpracovávají nejčastěji průmyslové katalyzátory s obsahem mědi nebo stříbra či použité NiMH akumulátory.

Plazmový reaktor a chlazení strusky. Foto: Safina

Popis technologie

Plazmový reaktor v principu pracuje jako elektrická oblouková pec, kde však mezi elektrody vstupuje přídavný plyn, v daném případě dusík. V prostoru nad taveným materiálem je umístěna anoda, tzv. torch, zatímco katoda je tvořena grafitovou nístějí. Rozkladem dusíku vzniká plazma a vysoká teplota, která může dosáhnout až k 10 000 °C. V praxi se ovšem vystačí s teplotou obvykle pod 2 000 °C, v závislosti na druhu taveného materiálu. Takto vysoká teplota je nutná z toho důvodu, že kov v surovině, tj. katalyzátoru, je vázán na nějakém nosiči, což mohou být křemičitany nebo hlinitany, které mají vysokou teplotu tavení.

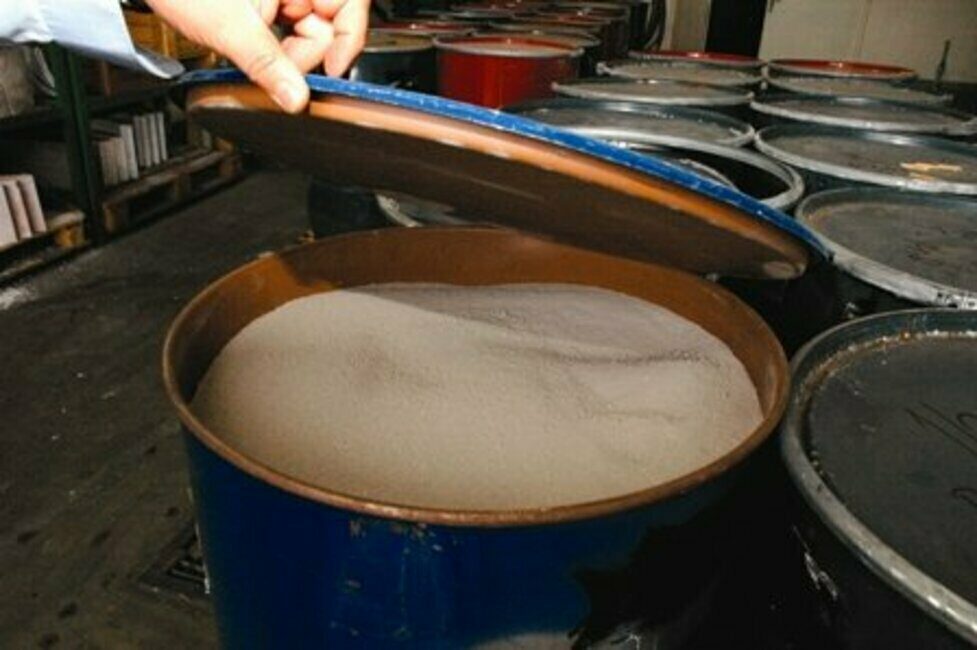

Připravená vstupní surovinaVstupní surovina se nejprve předupraví na požadovanou zrnitost a nasype do zásobníku. Tento materiál se společně s přísadami (především s vápnem), které zajišťují nízkou teplotu tavení a viskozitu strusky, dopraví šnekovými dopravníky do reaktoru a v peci se roztaví. Těžší kov v tavenině klesá ke dnu a shromažďuje se v grafitové nístěji, zatímco struska vytéká na žlab, chladí se ve vodě a v drobných kusech tuhne. V této podobě se sype do big bagů, v nichž se uskladňuje a expeduje.

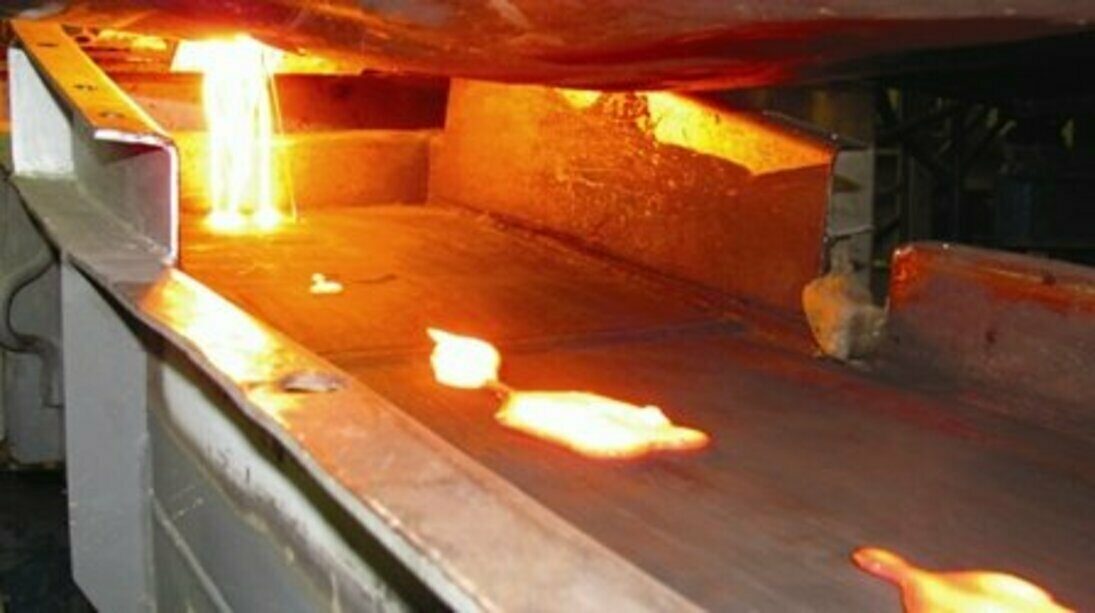

Chlazení strusky na vibračním žlabu. Foto: SafinaKdyž je nístěj naplněna kovem, provede se odpich a kov vytéká do fany a dále se odlévá do kokil. Z jedné tavby lze získat 250 až 300 kg stříbra, jehož čistota se pohybuje kolem 99 %. Následně se tento materiál elektrolyticky čistí na technické stříbro, jehož čistota je 99,99 %. Po skončení tavby se nístěj uzavře, pec se znovu naplní a celý proces se opakuje.

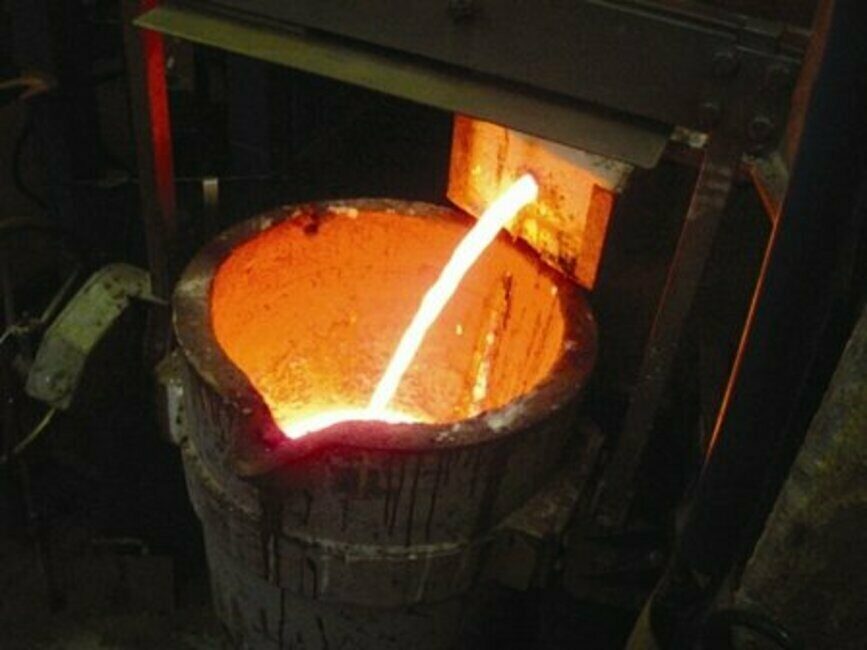

Odpich kovu. Foto: SafinaPři tavbě vzniká také syntézní plyn, který se odvádí z reaktoru, ochladí se, vyčistí, upraví a zpracuje ve směsi se zemním plynem v mikroturbíně. Tím se vyrábí teplo využívané pro vytápění závodu a pro zahušťování odpadních vod, a elektřina, která se vrací do sítě. Vyrobená elektřina představuje asi 15 % spotřeby elektrické energie závodu.

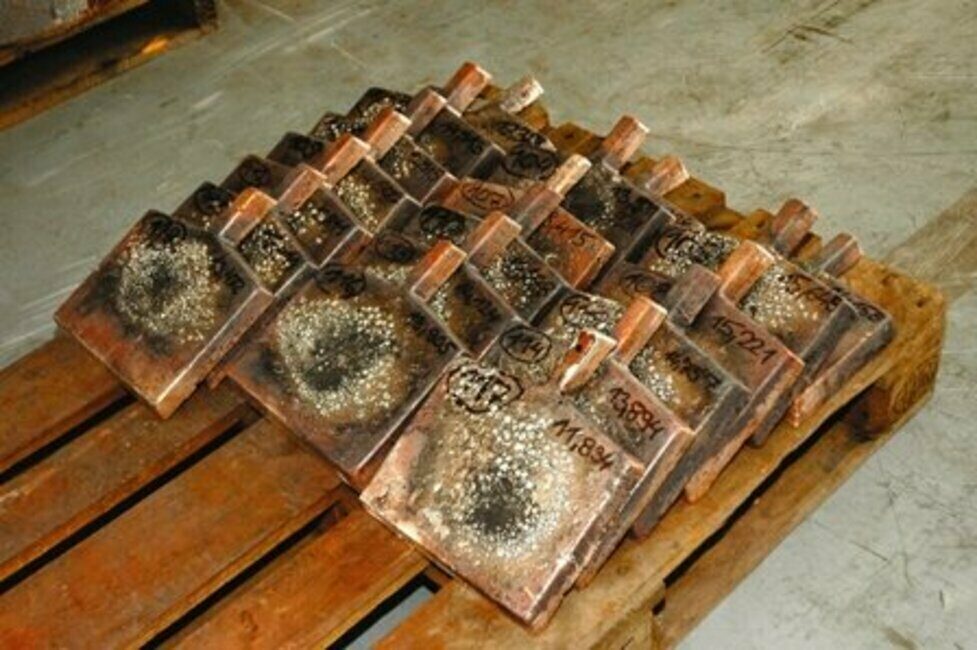

Stříbrné slitky určené k dalšímu zpracováníTechnologie je řízena počítačem, a je obsluhována paneláři, kteří před sebou na monitorech vidí schéma provozu a vlastního plazmového reaktoru a mohou nastavovat požadované parametry. Pro přehled o provozu slouží průmyslové kamery, které „vidí“ i do vnitřku pece.

Provozní zkušenosti

Vývoj plazmové technologie pro uplatnění v Safině, a. s., nebyl snadnou záležitostí, což dokazuje i to, že podobná technologie pro recyklaci drahých kovů je k dispozici zatím jen v USA. Pro budoucí vývoj je proto důležité i teoretické zázemí, které firma nalezla na TU v Košicích. Navázána však byla i spolupráce s tuzemskými firmami. Osvědčily se například nové izolace či tuzemské vyzdívky, které nahradily původní americké. Rovněž používané grafitové díly jsou české nebo slovenské výroby.

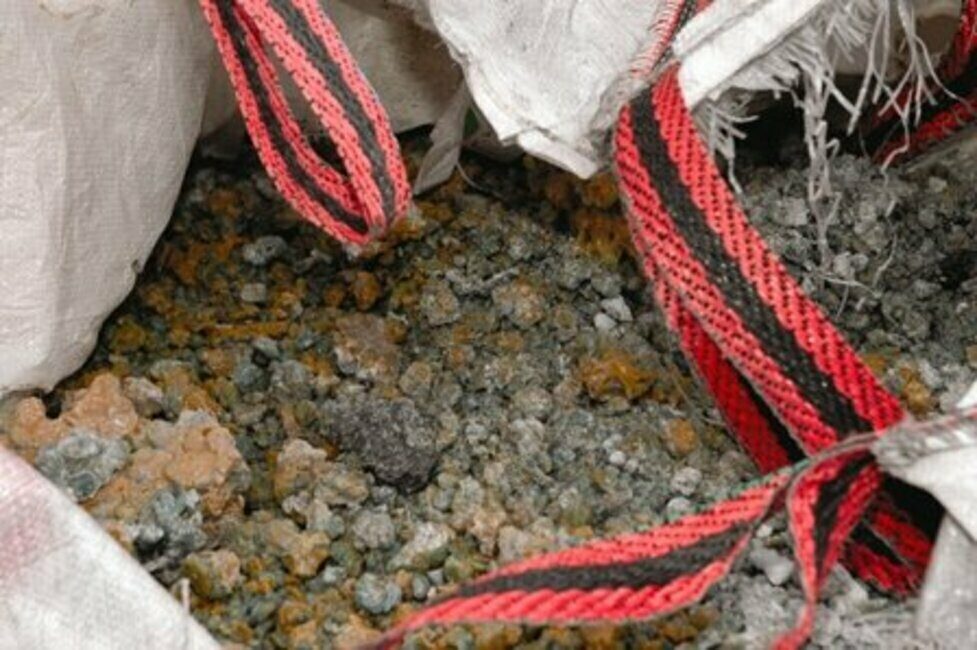

Vychlazená struska v big bagu

Plazmový reaktor je stavěn na zpracování velkých objemů nízkokovnatých materiálů. To určuje jeho provozní využití. Velice se osvědčilo zpracovávání měděných katalyzátorů stříbrných katalyzátorů z výroben etylenoxidu či použitých NiMH akumulátorů.

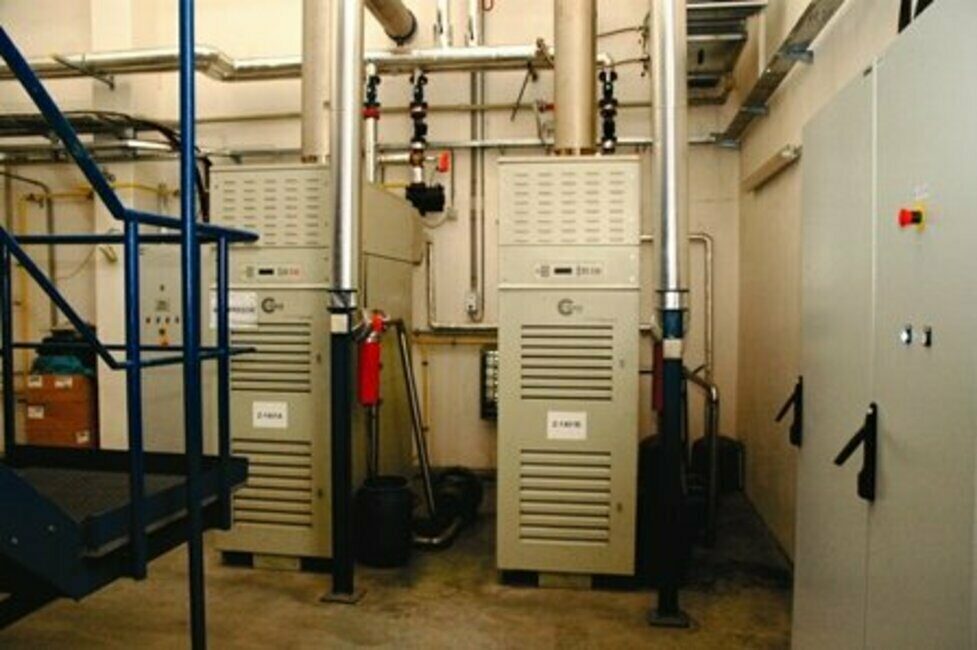

Mikroturbíny pro spalování syntézního plynuTechnicky lze na zařízení PlasmaEnvi zpracovávat také katalyzátory obsahující palladium, rhodium či platinu, je však potřeba zajistit dostatečné množství suroviny – například 50 t materiálu se zpracuje během 6 týdnů. Při přechodu na jiný kov je nutné pec, filtry apod. vyčistit, což je relativně nákladné, neboť pec musí být na dobu asi dvou týdnů odstavena z provozu. Z těchto důvodů se při změně kovu postupuje výměnným způsobem tak, že se hlavní část reaktoru vymění, aby ji nebylo nutné pokaždé čistit od zbytků kovu.

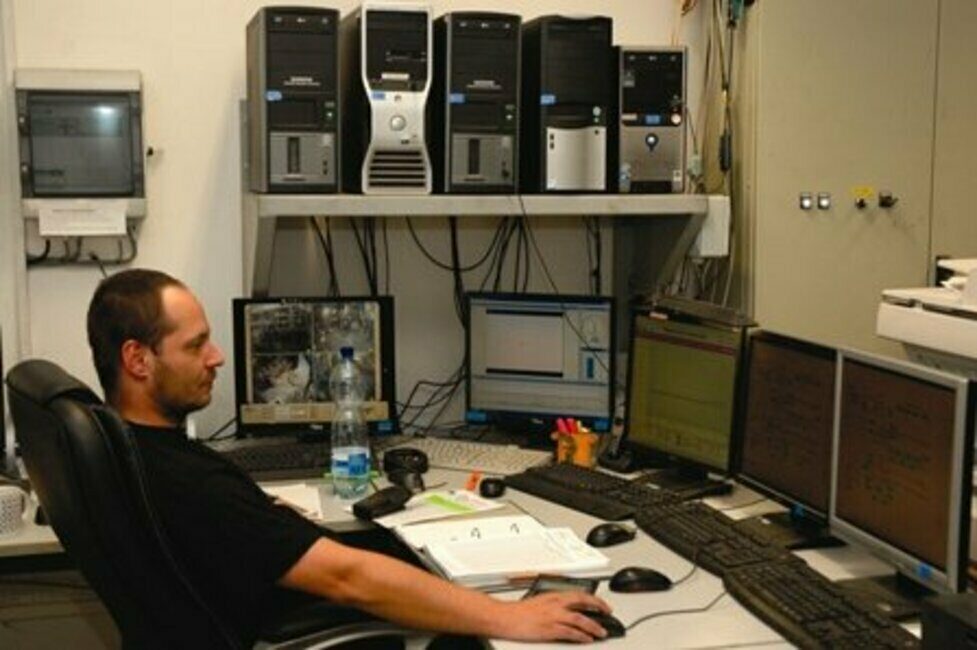

Obsluha technologie PlasmaEnvi

Využití nachází i hlinitanová struska ze stříbrných katalyzátorů, která se používá jako surovina při výrobě oceli. Plazmové tavení představuje čistou a prakticky bezodpadovou technologii, jíž lze zpracovávat i jinak velmi obtížně nebo nákladně zpracovatelné odpady.

Pavel Marek, Vestec u Prahy
