Efektivní laserové svařování konektorů

Neustálý nárůst elektrifikace v automobilovém průmyslu výrazně zvyšuje spotřebu kvalitních konektorů mnoha různých typů. To klade vysoké nároky na spolehlivou a pružnou výrobu s minimální dobou seřizování a nastavování výrobních strojů. Požadavkům na snadnou integraci, kompaktnost a vysokou produktivitu odpovídá technologie vláknových laserů.

Roman Švábek

Je absolventem oboru Materiálové inženýrství Fakulty strojní ČVUT v Praze. Od roku 2005 se věnuje laserům a průmyslovým laserovým technologiím. Je jednatelem české pobočky společnosti IPG Photonics, která zajišťuje prodej a servis produktů IPG na českém, slovenském a maďarském trhu.

Reklama

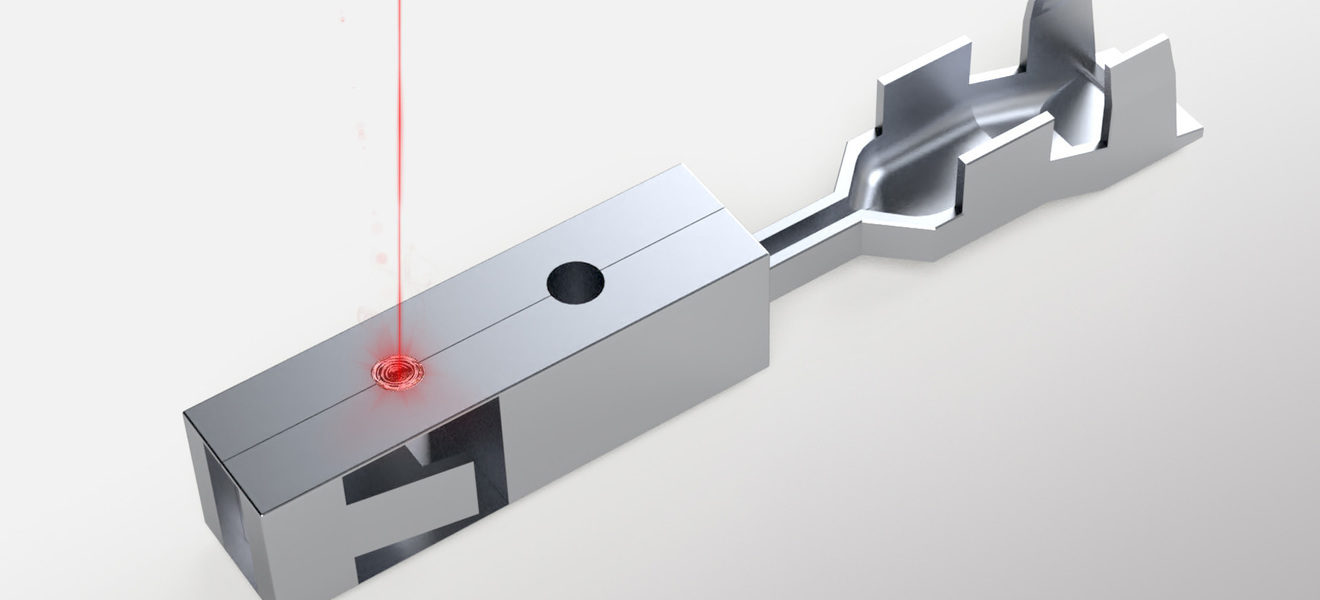

Konektory pro automobilový průmysl jsou vyráběny lisovacími stroji ze široké škály materiálů – od ocelí až po různé slitiny, např. CuNiSi. Komponenty jsou obyčejně po výrobních operacích děrování a ohýbání svařovány na tupo pomocí laseru. Na jeden zdvih lisu bývá od laserového zařízení vyžadováno až šest laserových pulzů. V současné době se k tomuto účelu běžně používají výbojkami čerpané lasery Nd:YAG, které jsou konstrukčně velmi komplikované a sestávají ze složitých optických komponent (z beam switche a několika polopropustných zrcadel). Ke splnění vysokých kvalitativních nároků pro automobilový průmysl je nutné přesné a časově náročné seřizování a nastavování těchto laserů, které vede k neúměrnému nárůstu nákladů.

Reklama
Reklama
Reklama

Multikanálový kvazikontinuální laser IPG MCQL

Nový laserový zdroj IPG MCQL (multikanálový kvazikontinuální laser) disponuje až šesti nezávislými výstupními vlákny a umožňuje programovat jednotlivé parametry prostřednictvím jednoduchého uživatelského rozhraní. Díky tomuto zdroji jsou nyní časově náročné mechanické úpravy minulostí.

Ve srovnání s dosud používanými výbojkově čerpanými lasery Nd:YAG poskytují lasery MCQL mnohem vyšší pulzní frekvence, což dramaticky zvyšuje rychlost svařování. Srovnání ukazují, že lasery MCQL umožňují až 4,5krát vyšší produktivitu. Rostoucí požadavky na další svary pro nové typy konektorů díky tomu nemají vliv na produktivitu výroby.

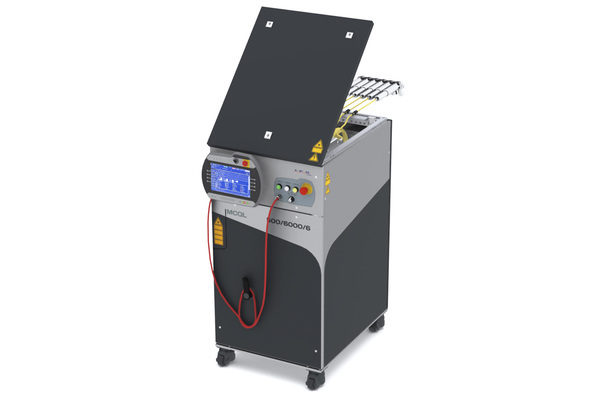

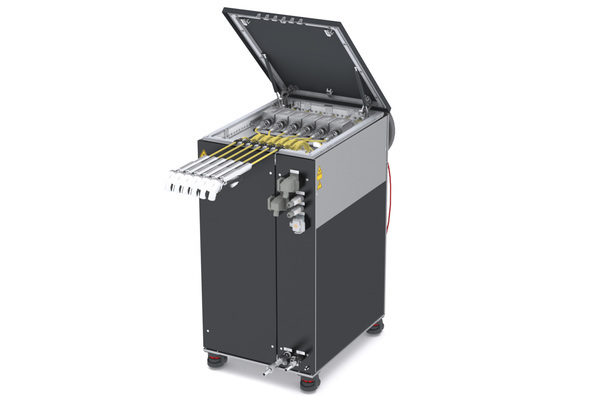

Laserový zdroj IPG MCQL (multikanálový kvazikontinuální laser). (Zdroj: IPG Photonics)

Výbojkami čerpané lasery Nd:YAG mají vinou konstrukční složitosti velmi vysokou spotřebu elektrické energie. Jejich účinnost dosahuje pouze 3 %, což znamená, že se na využitelný výkon laseru přemění pouze velmi malá část přivedené elektrické energie a celých 97 % této energie se ztratí chlazením. K dalšímu vývoji a zlepšení účinnosti technologie laserů Nd:YAG již bohužel nedošlo.

Vysoká účinnost a minimální údržba

Vláknový laser je dnes nejúčinnějším výrobním nástrojem s 10krát vyšší elektrickou účinností a s minimální údržbou, z níž vyplývají velmi nízké provozní náklady. Vláknové lasery emitují záření stejné vlnové délky jako lasery Nd:YAG. Díky tomu lze použít stávající svařovací hlavy, což významně napomáhá rychlému a snadnému přechodu k této efektivnější technologii. Požadavky na svařování nových komponentů vyžadují stále menší velikosti laserových spotů, čemuž vláknové lasery IPG s vysokou kvalitou svazku velmi napomáhají. Umožňují totiž použít kompaktnější optiku s preciznějším a intenzivnějším zaostřením laserového spotu. To je obzvláště důležité s rostoucím podílem svařování mědi a slitin mědi, neboť tyto materiály jsou intenzivně používány pro výrobu baterií. Kvůli vysoké odrazivosti povrchu a velmi dobré tepelné vodivosti vyžaduje tento proces vysokou hustotu výkonu, aby byla zaručena stabilita svaru a dostatečná hloubka průvaru. Díky vláknovému laseru s velmi dobrou kvalitou svazku je možno těmto požadavkům téměř bezvýhradně vyhovět.

K laserovým zdrojům MCQL mohou být připojena procesní vlákna i s velmi malým průměrem jádra. Tato vlákna mohou být z výstupu v poměru 1 : 1 zaostřena přímo na povrch svařované součásti, což má za následek větší flexibilitu průměru laserového svazku, a tím také svařovaného bodu. Šířka pulzu se v případě svařování konektorů obvykle pohybuje v řádech milisekund (ms). U většiny materiálů, které jsou pro konektory používány, jsou i tyto relativně dlouhé milisekundové pulzy pro svařování ideální, protože přivedené teplo umožňuje rychle dosáhnout teploty tavení a zároveň pulzní metoda svařování zabraňuje vzniku trhlin či dalších vad svarových spojů. Čím menší je průměr laserového spotu, tím menší může být výkon použitého laserového zdroje. Jinými slovy to znamená, že pro dosažení stejné, nebo dokonce vyšší hustoty výkonu na výstupu z procesního vlákna potřebují vláknové lasery IPG menší průměrný výkon samotného laseru. To se samozřejmě odráží i na nižším potřebném elektrickém příkonu, což v kombinaci s vysokou účinností vláknových laserů znamená značnou úsporu elektrické energie, a tím i nákladů potřebných na provoz laserového zařízení. Procesní vlákna jsou typu plug-and-play, lze je tak kdykoli snadno vyměnit, aby bylo možno rychle reagovat na změny v konstrukci svařovaných součástí. Také se dá rychle a snadno upravit kvalita laserového svazku tak, aby vyhovovala požadavkům procesu svařování.

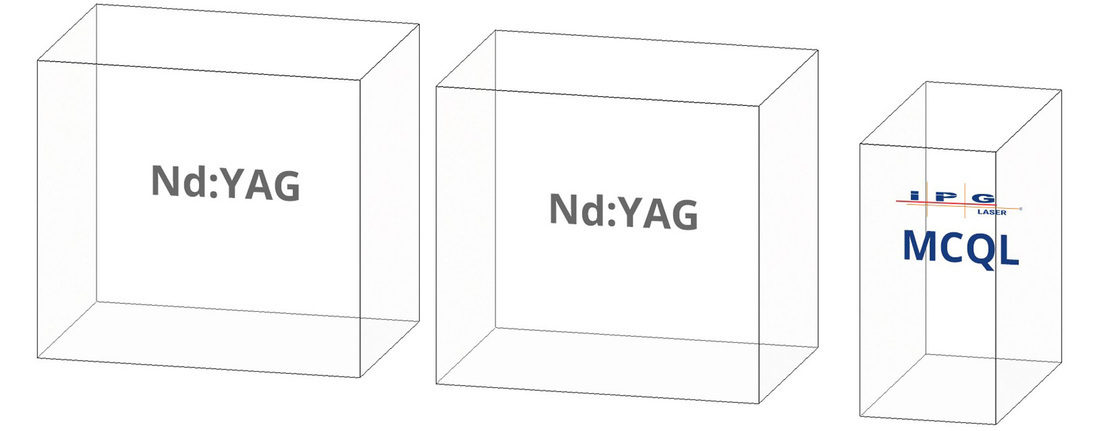

Srovnání rozměrů laseru IPG MCQL s běžně používanými lasery Nd:YAG. (Zdroj: IPG Photonics)

Úspora místa a mobilita

Laserové zdroje MCQL díky své unikátní a velmi kompaktní konstrukci zabírají plochu pouze 0,5 m², což z nich dělá nejkompaktnější zařízení tohoto druhu na světě. Lze je navíc konfigurovat až se 6 procesními vlákny vystupujícími z jediného laserového zdroje. To umožňuje významnou úsporu velmi cenného prostoru ve výrobních provozech. Vzhledem k tomu, že je laserový zdroj mobilní, je možné laser snadno přemístit, a nasadit jej tak na různých místech výrobních linek dle aktuálních potřeb a požadavků.

Kompaktní konstrukce je dosaženo unikátním konceptem vláknového laseru, který je díky velmi efektivním budicím diodám přibližně 10krát efektivnější než běžně používaný laser Nd:YAG. Neustálé inovace produktů IPG umožňují vývoj nových řešení pro vláknové lasery. Díky vertikální integraci všech klíčových komponent, od budicích diod přes procesní hlavy a chladiče až po kompletní laserové systémy, mohou uživatelé těžit z výhod vysoce spolehlivých, efektivních a pokročilých řešení pro zpracování materiálů.
