Lepení ve výrobě karoserie

Lepení patří k velmi dynamicky se rozvíjejícím odvětvím spojování materiálů. Jeho rozvoj v automobilovém průmyslu je dán komplexními požadavky na karoserii, vývojem nových materiálů a jejich povrchových úprav i zvyšujícími nároky na užitné vlastnosti skeletu vozu. Vnitřní i vnější konstrukce moderních vozidel tvoří celá řada speciálních kovových i nekovových materiálů a plastů, které je nutné fixovat a u nichž konvenční technologie spojování již nedostačují.

Technologie lepení spočívá ve vzájemné fixaci dvou materiálů, respektive jejich ploch, prostřednictvím lepidla. Drtivá většina lepidel je v okamžiku aplikace v kapalném stavu a výslednou pevnost lepeného spoje ovlivňuje především přilnavost lepidla k povrchu (adheze), vlastní soudržnost lepidla (koheze), smáčivost a pevnost lepeného materiálu (substrátu).

Lepení má v porovnání s konvenčními technologiemi spojování celou řadu výhod. Kromě vysoké pevnosti je to dále těsnost spojů, schopnost odolávat korozi, spojování rozdílných i hybridních substrátů. Lepené spoje mají dobré izolační, tepelné, vibrační, elektrické a další vlastnosti. Nevýhodou lepených spojů a její technologie je především vysoká citlivost na technologické podmínky pro lepení. Adhezi lepeného spoje může významně snížit vyšší přítomnost mastnoty a jiných nečistot. Také nepřesnosti ve vzájemné poloze spojovaných ploch jsou negativním faktorem. Vlastnosti lepených spojů dále ovlivňují i teplota prostředí, ve kterém se lepený spoj nachází, a korozní podmínky, což klade vysoké nároky na správnou volbu lepidla a jeho ověření.

Reklama
Reklama
Reklama

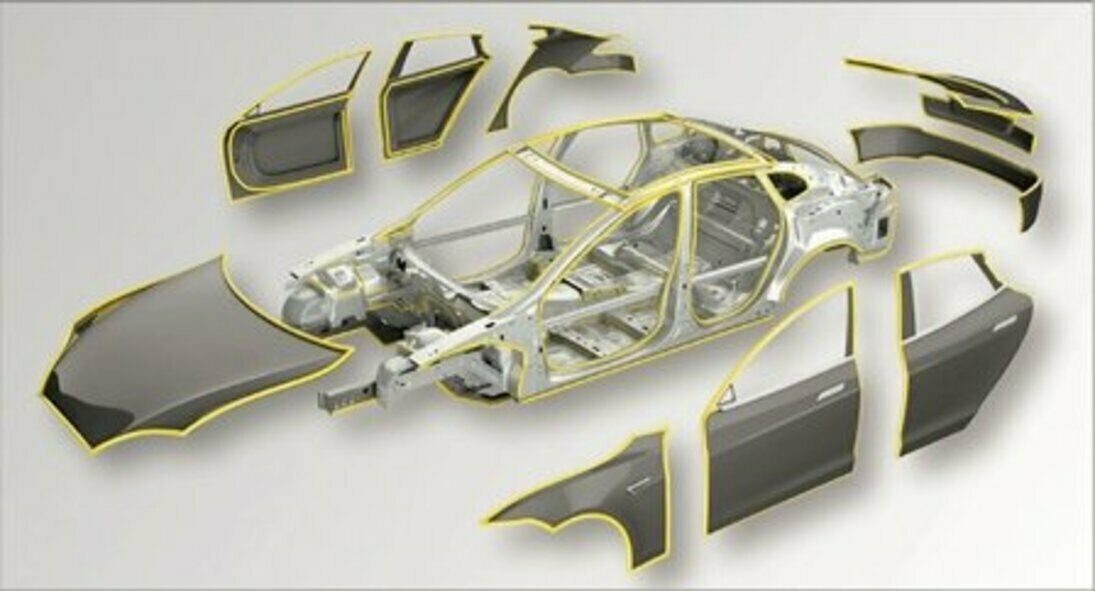

Možné případy aplikace epoxidových pryskyřic v konstrukci karoserie. (Zdroj: Dow Automotive)

Druhy lepidel pro karoserie

V konstrukci karoserie se využívají v hojné míře kaučuková lepidla pro spojení a utěsnění povrchů plechů s výztuhami. Typickými aplikacemi kaučuků je spojení vnitřních výztuh kapoty nebo střechy, kde se využívá tlumicích a antivibračních vlastností tohoto druhu lepidel. Kaučuková lepidla jsou také aplikována na korozně exponovaná místa, jako jsou řezové hrany plechů apod. Další obsáhlá skupina lepidel je na bázi epoxidových pryskyřic. Díky svým pevnostem navyšují tato lepidla celkovou tuhost skeletu vozidla. Mezi typické aplikace patří lemový spoj panelových dílů (dveří, kapoty a pátých dveří) nebo soubor lepených oblastí v podlahových částech karoserie. Epoxidová lepidla mají kromě vysokých pevností celou řadu dalších výhod. Vynikají dobrou přilnavostí, mají vysokou teplotu skelného přechodu, jsou stabilní a mohou se aplikovat i na mastné povrchy.

Drtivá většina tzv. svařovenských lepidel je na bázi jednokomponetních materiálů. Tzn. že tvrdidlo je smícháno a rozpuštěno v pryskyřici. Aktivace tvrdidla probíhá za zvýšených teplot, kterých dosahuje karoserie při kataforetickém lakování a jeho vypalování. Modelově se jedná přibližně o 180 °C při výdrži cca 20 minut. Nicméně je nutné brát zřetel na skutečné teplotní poměry při vytvrzování, které v konkrétní lakovně existují. Po průchodu karoserie lakovnou dochází k aktivaci tvrdidla a zasíťování lepidla, tedy vytvoření pevných adhezních i kohezních vazeb. Dvoukomponentní lepidla, kdy je složka tvrdidla separována od pryskyřice a jejichž reakce probíhá chemicky po vzájemném smíchání, se v prostředí výroby karoserie z mnoha důvodů používají zřídka.

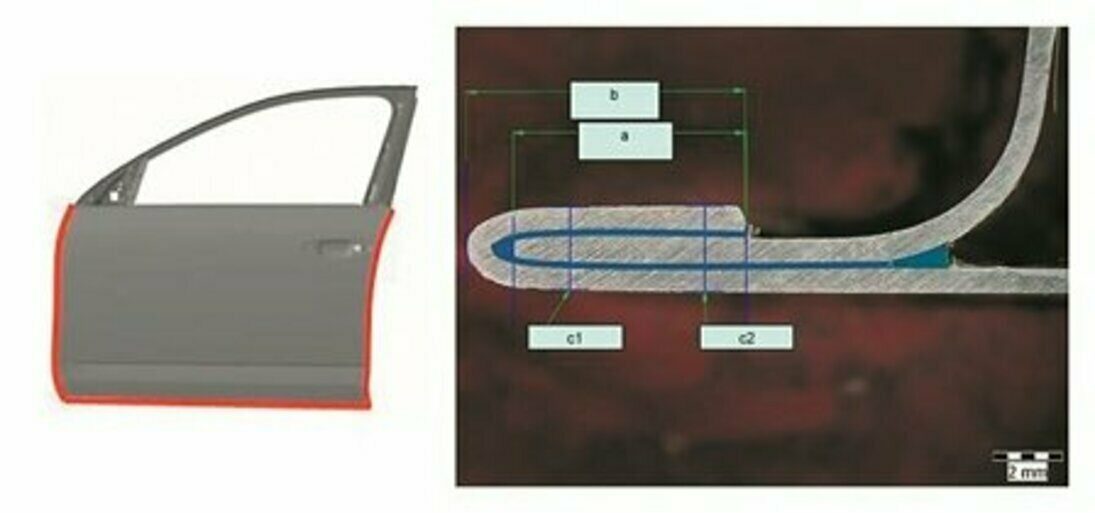

Příklad konstrukčního řešení lepeného spoje v lemu bočních dveří. (Zdroj: Škoda Auto)

Způsob aplikace lepidel

Samotná aplikace lepidla probíhá prostřednictvím nanášecích tlakových trysek. Housenka lepidla se nanáší na povrch materiálu, který není předtím nijak chemicky čištěn, a následně dochází k robotické montáži slepu (manuální technologie byla pro svou nespolehlivost prakticky vytlačena). V současné době se využívá aplikace i rotační tryskou, kde je housenka lepidla nanášena ve formě šroubovice. V této technologii existují dva principy docílení rotace housenky – stlačený vzduch nebo pomocí elektrostatického pole. Tato druhá varianta, zvaná E-Swirl, umožňuje precizněji redukovat potřebné množství lepidla a zároveň vhodně distribuovat lepidlo plošně tak, jak je požadováno.

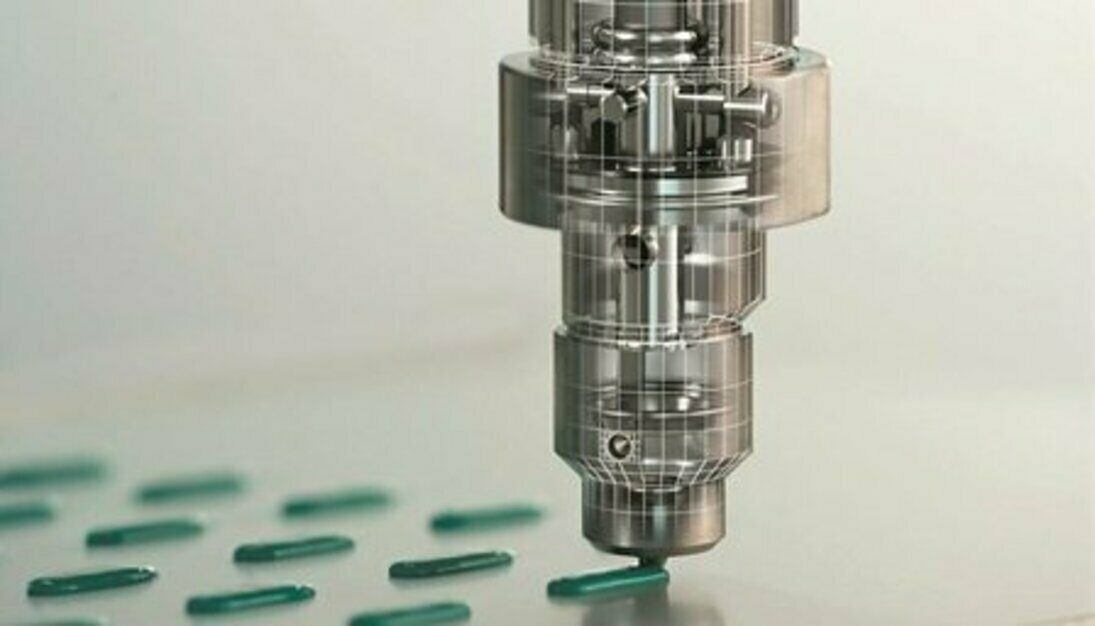

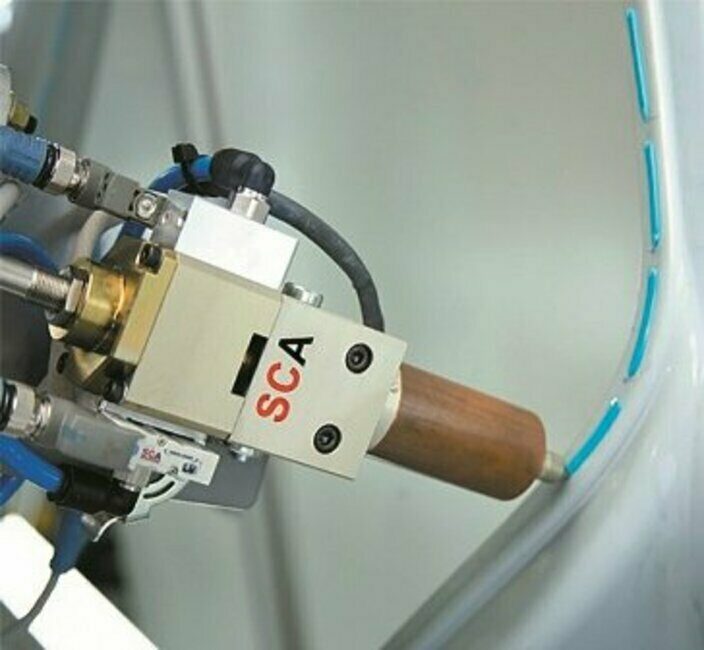

Aplikace pomocí tlakové trysky firem SCA a DÜRR. (Zdroj: SCA, DÜRR)

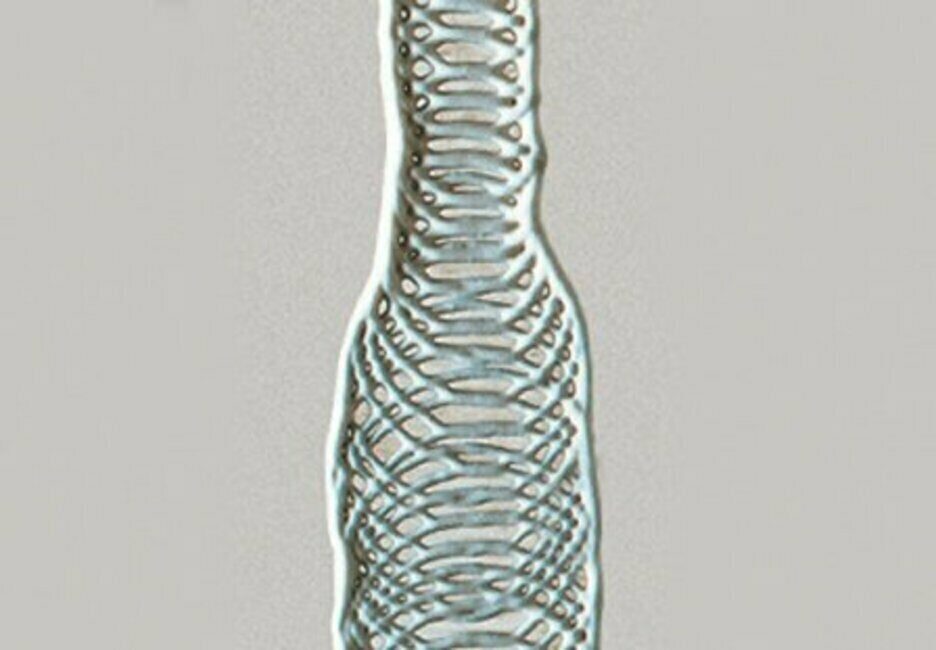

Příklad aplikace pomocí rotační trysky, tzv. E-Swirl technologie. (Zdroj: SCA) www.dow.com

Budoucnost pro spojování karoserií

Technologie lepení je jedním z nejperspektivnějších a nejdynamičtěji se rozvíjejících oborů. Lepidla jsou vyráběna podle konkrétních technických podmínek a požadavků. Na druhé straně je lepení technicky velmi náročnou oblastí spojování, na niž jsou kladeny vysoké nároky. Je nutné brát v potaz celou řadu okolností, které ovlivňují nejenom přilnavost lepidel, ale i celkovou pevnost spoje. Proto kromě běžných technologických zkoušek je nutné slepené spoje testovat v náročném souboru laboratorních zkoušek za různého namáhání, teplot i korozní zátěže. U vozidel jsou prováděny taktéž dlouhodobé zátěžové jízdní testy k simulaci různých klimatických a provozních podmínek. Technologie lepení je i přes zjevnou technickou a finanční náročnost stěžejní pro budoucnost spojování v automobilovém průmyslu.
