Rychlovýměnný upínací systém

Společnost v-tech v minulém roce představila modulární rychlovýměnný systém pro CNC obráběcí stroje. Slouží jako rozhraní mezi stolem CNC stroje a upínačem obrobku, který může být v podobě svěráku, univerzálního sklíčidla či přípravku.

Hlavní součást tvoří upínací hnízdo, které je v různých konfiguracích usazeno v precizně zpracované ocelové základně, jež je pevně usazena v ustavovacích drážkách stolu CNC obráběcího centra. Do upínacího hnízda zapadá čep, který je připevněn k adaptéru, na němž je ustaven svěrák, univerzální sklíčidlo či speciální upínací přípravek.

Pomocí těchto komponent lze jednoduše a přesně konfigurovat a ustavovat upínací zařízení na stole CNC stroje. Hlavní výhodou celého systému je především rychlost změny uspořádání, což rapidně snižuje seřizovací časy a zvyšuje produktivitu strojů.

Reklama
Reklama
Reklama

Upínací hnízdo

Upínací hnízdo o vnějším průměru 135 mm a zástavbovou výškou pouhých 43 mm je vyrobeno ze speciální kalené a otěruvzdorné nástrojové oceli. Vtahovací síla čepu při takto kompaktních rozměrech dosahuje úctyhodných 24 kN, přesnost ustavení čepu v sedle upínacího hnízda do 0,005 mm. Ovládání silového upnutí je řešeno pomocí běžného dílenského přívodu tlakového vzduchu o minimálním tlaku 6 barů. Hnízdo je koncepčně řešeno tak, aby i po odpojení tlakového vzduchu v případě víceosého obrábění zůstal čep dokonale upnut vnitřním samosvorným mechanismem.

Každé hnízdo má vnitřní ofukovací trysky, které zabraňují vniknutí třísek z obrábění během manipulace s výměnnými paletami. Během letošního roku přibude do nabídky verze hnízda se zabudovaným ofukem dosedacích ploch, senzoringem pro kontrolu správného upnutí palety a RFID čipem pro přenos dat. Primárním určením této verze je automatická výměna palet, např. pomocí průmyslového robota.

Sestava horizontka

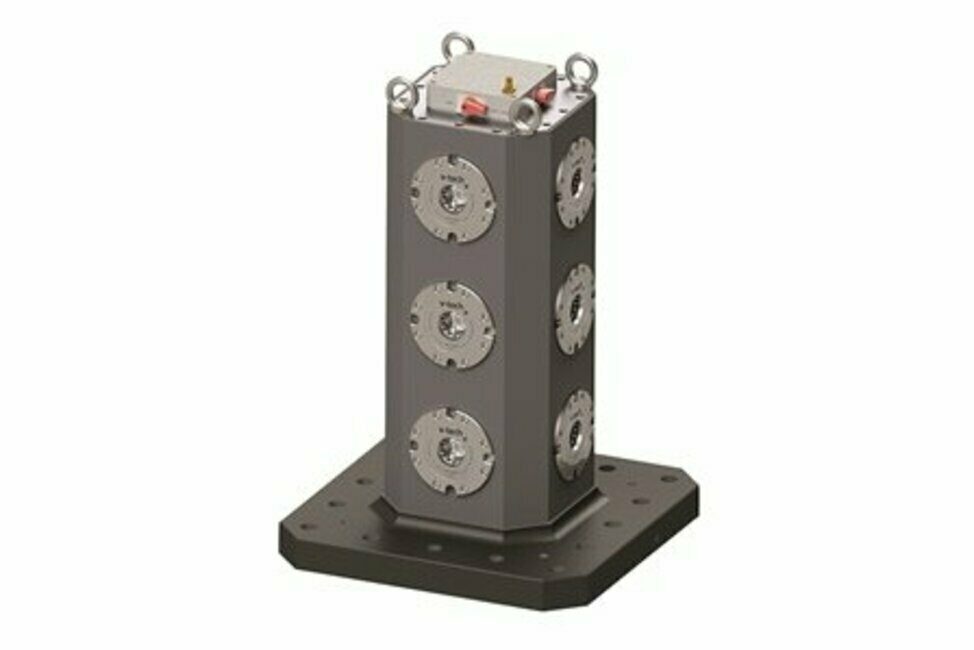

Standardně je systém nabízen v provedení pro vertikální a horizontální frézovací centra. V prvním případě jsou upínací hnízda usazena v základně o počtu 1, 2, 4 a 6. Horizontální provedení reprezentuje upínací věž o podstavě 500 x 500 mm s počtem 12 hnízd a upínací úhelník 700 x 400 mm se šesti hnízdy.

Výměnné palety

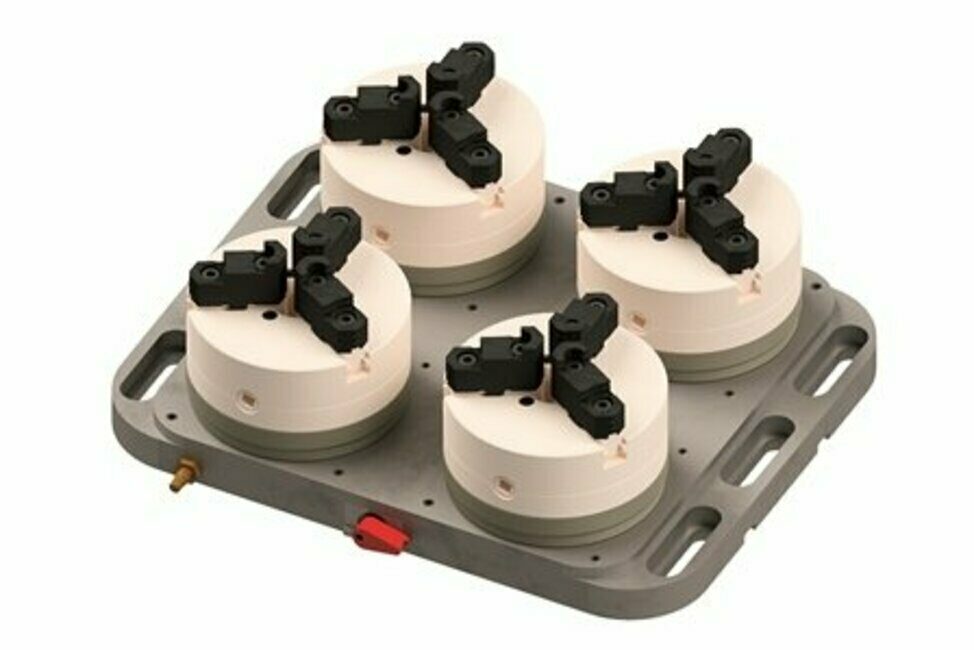

Společně s širokým rozsahem příslušenství, jako jsou výměnné palety, automatická pneumatická sklíčidla nebo adaptéry, lze rychlovýměnný systém použít jak pro potřeby kusové, tak i sériové výroby. Výhodné je použití pro nástrojárny zabývající se výrobou forem. Ustavením upínacích čepů na dosedací ploše polotovaru formy lze docílit upnutí s možností obrobení z pěti stran.

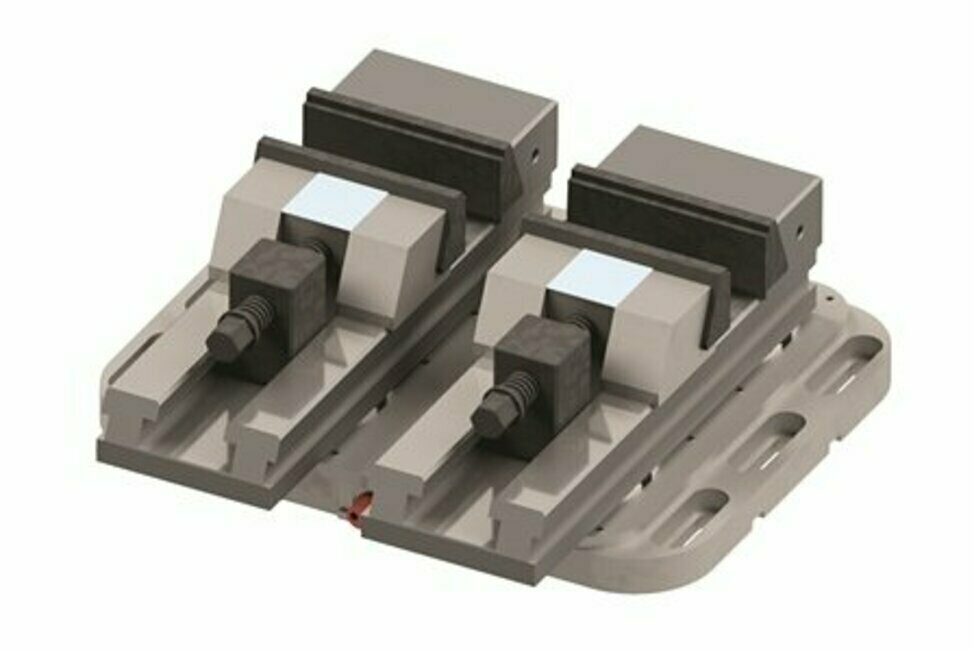

Systém lze kombinovat jak se standardními upínači, jako jsou nejrůznější strojní svěráky a univerzální sklíčidla, tak i se speciálními přípravky k upínání např. odlitků. Pro implementaci do výroby stačí osadit stávající dílenské nářadí adaptéry s upínacími čepy a vytvořit si tak produktivní systém pro snížení seřizovacích časů. Společnost v-tech, s. r. o., je hrdým výrobcem a nabízí také možnost speciálních úprav či specifických řešení podle požadavku zákazníka.
