Horké komory pro práci s radioaktivním materiálem

V Řeži u Prahy bylo vybudováno nové výzkumné centrum, jehož součástí byla také výstavba kom-plexu horkých komor. Účelem výstavby bylo vytvořit pracoviště pro bezpečnou práci s vysoce radi-oaktivním materiálem. Po pěti letech budování se na začátku roku 2017 podařilo úspěšně zahájit aktivní provoz laboratoří, které jsou schopné zpracování, mechanického testování a mikrostrukturní analýzy radioaktivních materiálů (tlakové nádoby, vnitřní vestavby reaktorů, pokrytí paliva) s aktivi-tou až 300 TBq 60Co, materiálů pro reaktory III. a IV. generace a fúzní reaktory.

Komplex zahrnuje deset horkých (8 gama a 2 alfa) a jednu polohorkou komoru (pro materiály s aktivitou do 250 GBq 60Co). Komory jsou vyrobeny z korozivzdorné oceli a vybaveny novými moder-ními technologiemi pro komplexní zpracování (soustružení, frézování, vrtání, broušení, elektrojiskrové obrábění atd.), mechanické testování (deformační a únavové zkoušky, tečení/creep, korozněmechanické zkoušky atd.), mikrostrukturní analýzu pomocí optické a skenovací elektronové mikro-skopie a také měření lokálních mechanických vlastnosti (modul pružnosti, tvrdost, indentační creep). Všechny boxy jsou hermetické z důvodu zamezení úniku a šíření kontaminace na pracovišti. Hermetičnost boxu je zabezpečena vzduchotechnikou, která udržuje pracovní podtlak v každé komoře na hodnotách od 150 Pa (gama boxy) do 500 Pa (alfa boxy). Konstrukce boxu je tedy navržena tak, aby tvořila první bezpečnostní bariéru proti účinkům ionizujícího záření. Další stupeň ochrany je zabezpečen biologickým stíněním, které se skládá z ocelových segmentů o celkové tloušťce až 500 mm, ve kterém jsou hermetické boxy umístěny. Celkově bylo použito na výstavbu biologického stínění horkých komor až 2 000 tun oceli. Pro manipulaci s radioaktivním materiálem jsou všechny komory vybaveny párem mechanických kopírovacích manipulátorů a radiačně odolnými průzory z olověného skla o tloušťce 900 mm, jejichž stínicí účinek je ekvivalentní ocelovému stínění.

Reklama
Reklama

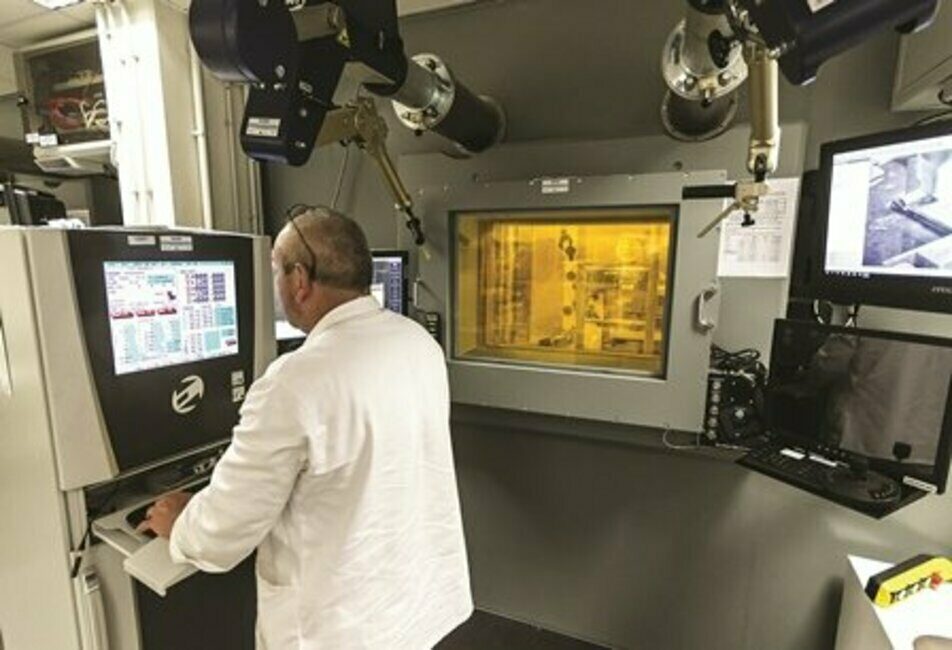

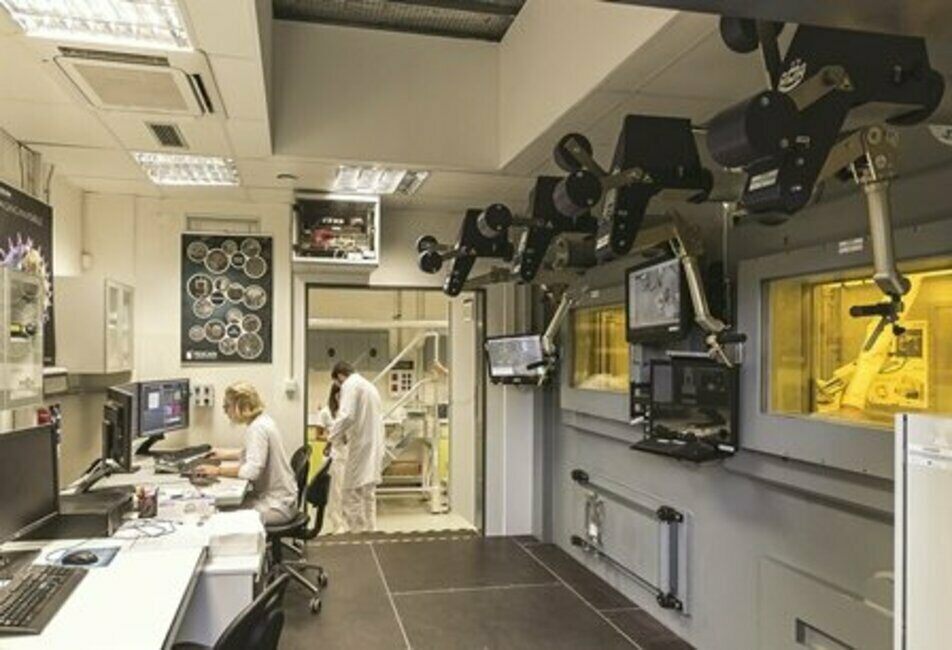

Pohled do operátorovny horkých komor

Zpracování radioaktivního materiálu v horkých komorách

Pro mechanické testování ozářených materiálů je nutné zpracovat materiál podle příslušných norem do podoby zkušebních těles. Z tohoto hlediska byly horké komory vybaveny potřebnými obráběcími CNC stroji. V komoře pro zpracování radioaktivního materiálu se nachází pouze strojní část zařízení a nezbytné příslušenství pro obrábění. Veškeré ovládání stroje je vyvedeno mimo horkou komoru a nachází se v operátorovně, kde není vystaveno škodlivým účinkům ionizujícího záření. Na elektrické propojení části zařízení byly použity radiačně odolné kabely. Operátor obsluhuje stroj výhradně mechanickými manipulátory z operátorovny za pomocí kamerového systému nebo přímým pohledem do komory přes průzor. Horké komory jsou vybaveny technologiemi pro výrobu a zpracování ozářeného nebo radioaktivního materiálu.

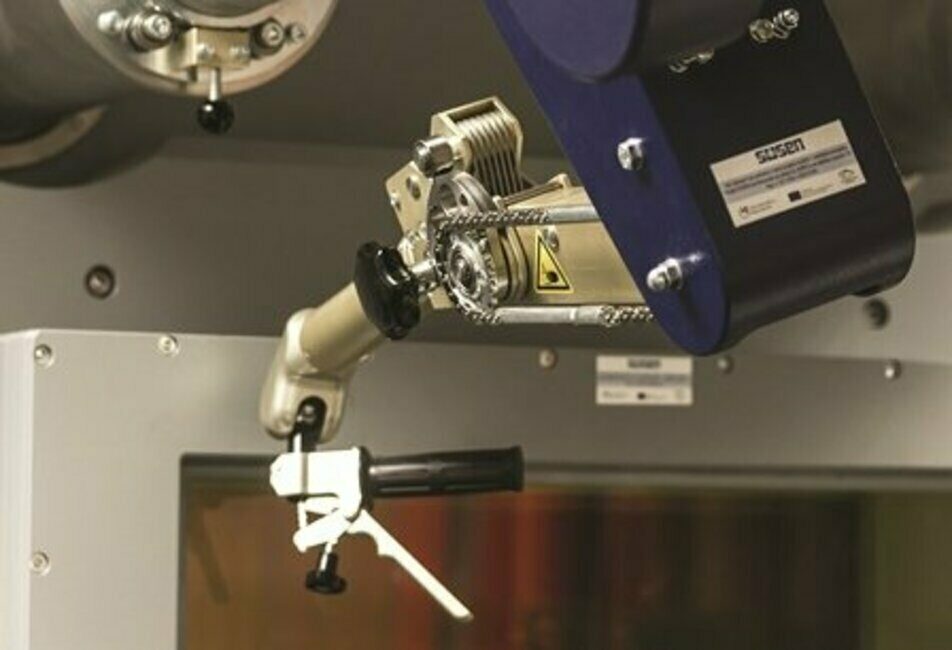

Detail mechanického manipulátoru

Pro dělení materiálů větších rozměrů a také pro výrobu plochých těles se používá metoda elektrojiskrového řezání. Obrábění je prováděno čtyřosou elektrojiskrovou drátovou řezačkou EIR EMO2, dodávanou slovenskou firmou Emotek. Stroj je řízen počítačem a pracuje na principu převíjení napnutého svisle vedeného drátu (nejčastěji mosazného) za současného přívodu kapalného dielektrika (deionizovaná voda). Na obráběný materiál je přiveden signál z generátoru napájení jiskřiště a při vhodné vzdálenosti obou elektrod a dostatečného přívodu dielektrika nastává při kontaktu drátu s obrobkem jiskření. Posouváním materiálu obrobku vůči drátu dochází k úběru materiálu a vyříznutí požadovaného tvaru. Tahle metoda umožňuje vyrábět tahová tělesa ze zirkonových trubiček, která slouží k pokrytí uranového paliva v jaderném reaktoru.

Pohled shora do otevřené komory

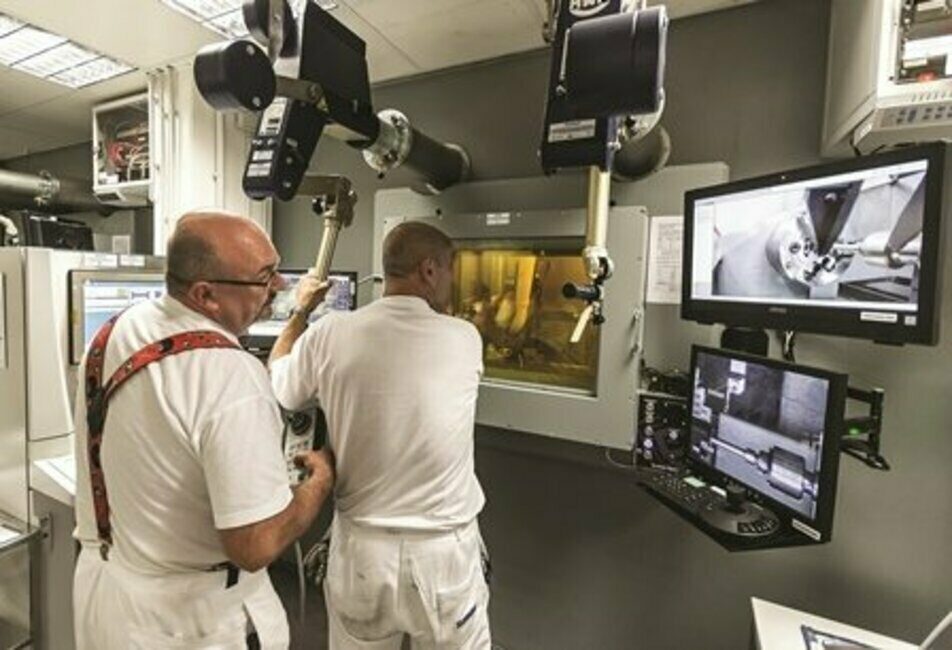

Operátor při práci s elektrojiskrovou řezačkou

Pro výrobu zkušebních těles s kruhovým průřezem se používá speciálně upravená kombinovaná frézka – hrotový soustruh FC – SRL 20 CNC se čtyřmi řízenými osami, dodávaná firmou Mikronex. Obrábění radioaktivních materiálů je z důvodu minimalizace produkce radioaktivního odpadu prováděno bez použití řezné kapaliny. Obrábění proto obnáší určité nevýhody, jako třeba rychlejší opotřebení nástroje. Pro obrábění se používají vyměnitelné břitové destičky se slinutých karbidů od firmy Pramet Tools. Délka zkušebních těles pro soustružení se pohybuje převážně v rozmezí 20 až 50 mm s maximálním průměrem 15 mm. Vzhledem k obrábění tak malých rozměrů byl pro podepření materiálu nahrazen klasický koník soustruhu přípravkem s vnitřním kuželem pro jednotlivé typy těles na jejich přesné průměry. Přípravky umožňují výrobu zkušebních těles bez potřeby další manipulace se vzorkem.

Manipulace se vzorkem pomocí manipulátorů

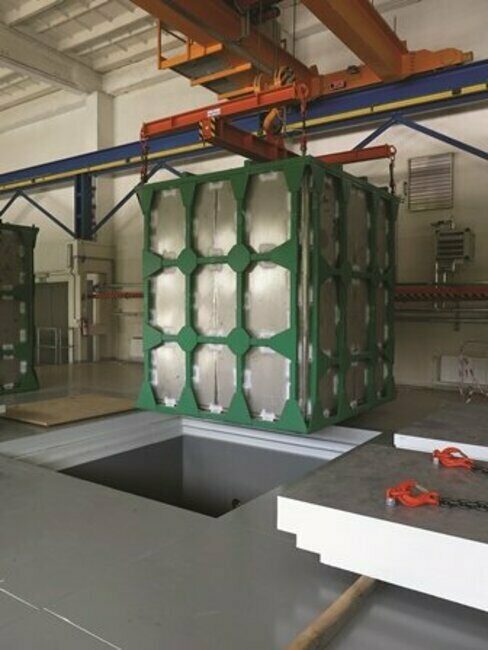

Vkládání hermetického boxu do stínění

Broušení je prováděno rovinnou bruskou BRH 20 s CNC řízením ve třech osách, také dodávané firmou Mikronex. Bruska poskytuje možnost broušení v základních cyklech, jako například plošné, zapichovací a kombinované. Obrobky se upínají do speciálně vyrobených přípravků pro jednoduchou manipulaci se vzorkem. Pracovní část brusky je zakrytována a připojena k aktivní ventilaci pro odsávání radioaktivního prachu, která vede přes dvoustupňovou filtraci do centrální aktivní vzduchotechniky.

Prezentované výsledky byly finančně podpořeny Ministerstvem školství, mládeže a tělovýchovy – projekt LQ1603 Výzkum pro SUSEN. Práce byla realizována na velké infrastruktuře Udržitelná ener-getika (SUSEN) vybudované v rámci projektu CZ.1.05/2.1.00/03.0108 a CZ.02.1.01/0.0/0.0/15_008/0000293, která je finančně podporována Ministerstvem školství, mláde-že a tělovýchovy – projekt LM2015093 Infrastruktura SUSEN, a s využitím infrastruktury Experimen-tální jaderné reaktory LVR-15 a LR-0, která je finančně podpořena Ministerstvem školství, mládeže a tělovýchovy – projekt LM2015074.
