Aditivní výroba unikátních řezných nástrojů

Aditivní technologie jsou jedním z nosných pilířů Průmyslu 4.0. Od roku 2014, kdy v ČR 3D tisk kovů odstartoval „ve velkém“, byla o této problematice napsána celá řada publikací, díky nimž je tato technologie považována za poměrně známou. Jedním z průkopníků 3D tisku v ČR je firma Innomia, která přinášela informace o technologii DMLS do povědomí českého průmyslu již několik let před tímto zmiňovaných boomem.

Aditivní technologie jsou neodmyslitelně zastoupeny i ve výzkumném centru Regionálního technologického institutu (RTI) při Fakultě strojní na Západočeské univerzitě v Plzni. Zmiňovaný kovový tisk je zde zaměřen do oblasti základního, ale i aplikačního výzkumu a smluvního výzkumu. Díky tomu, že je priorita na vědeckém základu, který je podpořen moderním vybavením na špičkové úrovni, je možné každou tiskovou úlohu řešit komplexně, tj. od materiálových analýz přes mechanické vlastnosti a tepelné zpracování až po hotový výrobek „ušitý na míru“. Za tímto uceleným řešením stojí tým odborníků, který se specializuje na jednotlivé dílčí oblasti.

Reklama
Reklama

Když se dají hlavy dohromady

Samotný 3D tisk technologií DMLS na zařízení EOS M290 zaštiťuje Laboratoř experimentálního obrábění, která se mimo jiné zaměřuje i na výrobu řezných nástrojů, jejich testování a monitorování topologie povrchu řezného, ale i obráběného materiálu. Propojením všech výzkumných aktivit Laboratoře vznikl unikátní nástroj patentovaný Úřadem průmyslového vlastnictví a registrovaný u Evropského patentového úřadu, interně nazývaný Kraken.

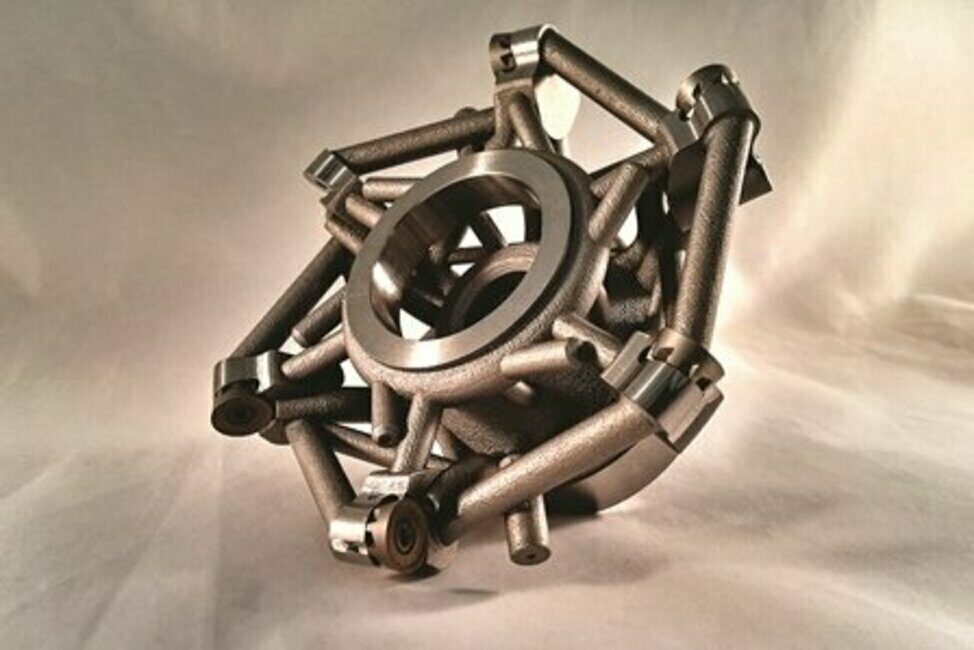

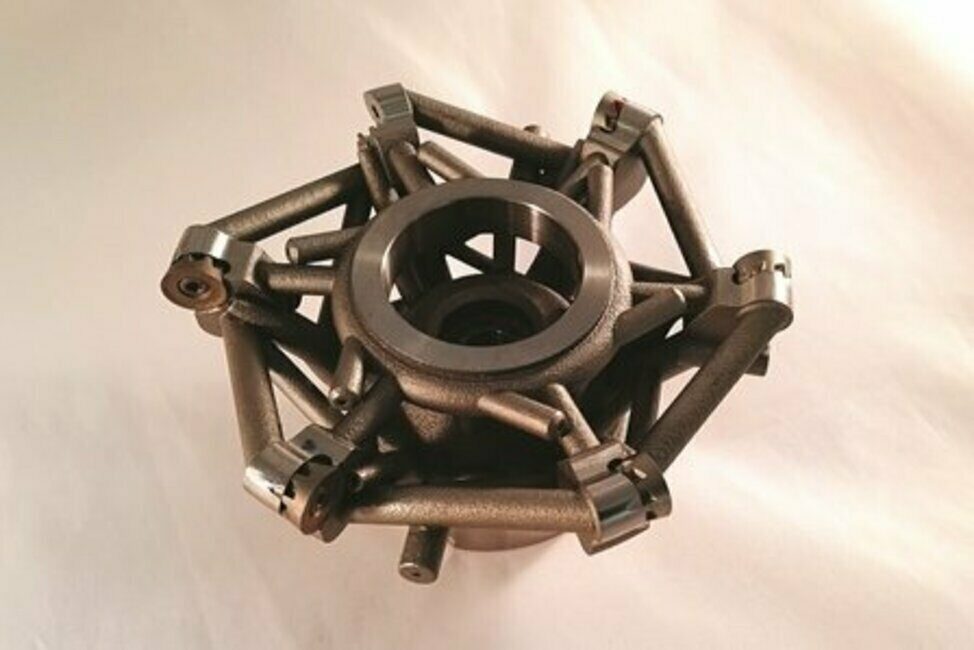

Unikátní řezný nástroj z Laboratoře experimentálního obrábění je interně nazývaný Kraken.

Tento nástroj je unikátní právě díky tomu, že byl vyroben technologií 3D tisku. Jiným způsobem je tento jedinečný produkt nevyrobitelný. Prutová konstrukce je zcela novou koncepcí v oblasti řezných nástrojů s vyměnitelnými břitovými destičkami (VBD). Tvarově složité chladicí kanálky přivádějící procesní kapalinu přesně do místa řezu zaručují efektivní chlazení čela nástroje, ale především hřbetu, což zvyšuje unikátnost nového nástroje. Toto řešení poskytuje i řadu dalších výhod, např. výrazné materiálové úspory (více než 50 % hmotnosti oproti standardním nástrojům) při zachování celkové tuhosti a pevnosti, univerzální použití, vyšší produktivitu obrábění, optimalizované chlazení, zvýšení trvanlivosti nástroje, zkrácení výrobních časů nebo snížení celkových nákladů na obrábění.

Při výrobě bylo využito topologické optimalizace, která je typická pro aditivní výrobu. Pro zmíněnou patentovanou hlavu o průměru 125 mm byla aplikována tzv. bionická metoda, jež využívá geometrie přírodních tvarů.

Dalším způsobem, jak zachovat požadované mechanické vlastnosti a zároveň minimalizovat hmotnost dílů, je využití porézních struktur. Obvykle jsou struktury implementovány do vnitřní části odlehčované součásti, přičemž vnější obal zůstává zachován. Tyto speciální konstrukční prvky lze využít např. pro utlumení vibrací nebo pro objemové chlazení. Existuje celá řada typů porézních struktur. Při jejich návrhu a použití je potřeba myslet na jejich správnou orientaci v závislosti na funkci a zatěžování vyplňované součásti a na to, zda je struktura danou technologií vyrobitelná. Laboratoř experimentálního obrábění se implementací porézních struktur do funkčních součástí intenzivně zabývá. Příkladem je např. vývoj speciální odlehčené frézy (pro ukázku vytištěno v řezu).

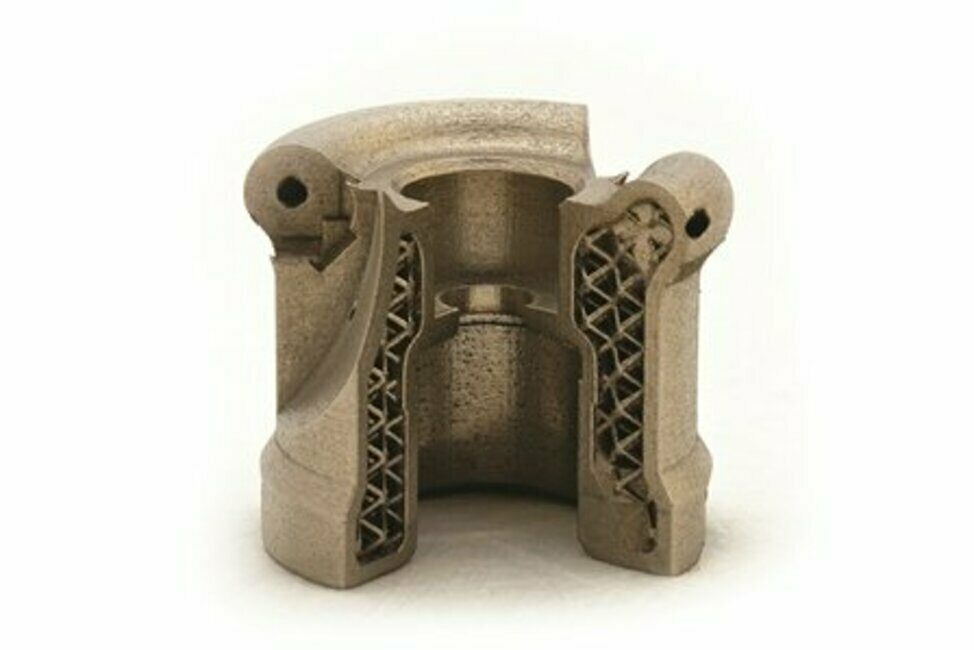

Speciálně odlehčená fréza je výsledkem vývoje implementace porézních struktur do funkčních součástí.

Výzkum materiálů pro AM

Pro zaručení spolehlivosti takto dynamicky namáhaných dílů, kterými řezné nástroje bezesporu jsou, byl proveden rozsáhlý výzkum materiálových a mechanických vlastností nástrojové oceli W.Nr. 1.2709, obchodně označované MS1. V první fázi byl zkoumán vstupní materiál, tedy prášek, z hlediska tvaru, velikosti a rozložení velikosti zrn během procesu spékání. Na základě provedených analýz a testů byly formulovány nové, dosud nepublikované závěry.

Dále byla pozornost věnována porovnání struktury tištěného a konvenčního materiálu vč. modifikace struktury ovlivněné tepelným zpracováním. Rozsáhlé materiálové analýzy a testy mechanických vlastností ukázaly, že pro vysoce zatěžované tenkostěnné díly je vhodné používat výhradně nový prášek, čímž se značně eliminuje výskyt „nečistot“ ve struktuře. Pro objemnější díly lze spolehlivě používat prášek přesetý, tj. takový, který v předchozím procesu obklopoval vytištěnou součást a následně byl přeset na sítě s doporučenou velikostí oka. V tomto případě nežádoucí vměstky vzhledem ke své velikosti neovlivňují spolehlivost součásti výrazněji než v konvenčně vyráběném materiálu.

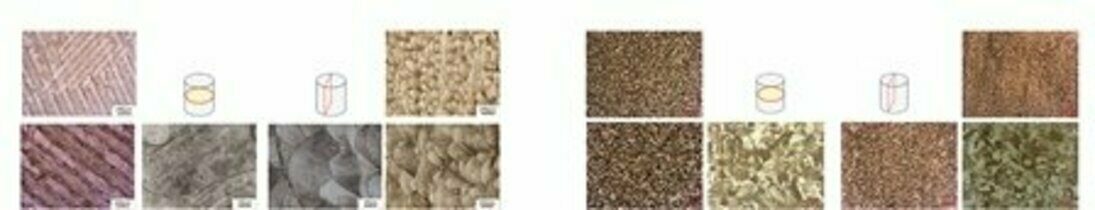

Následně byly porovnávány struktury tištěného a konvenčního materiálu.

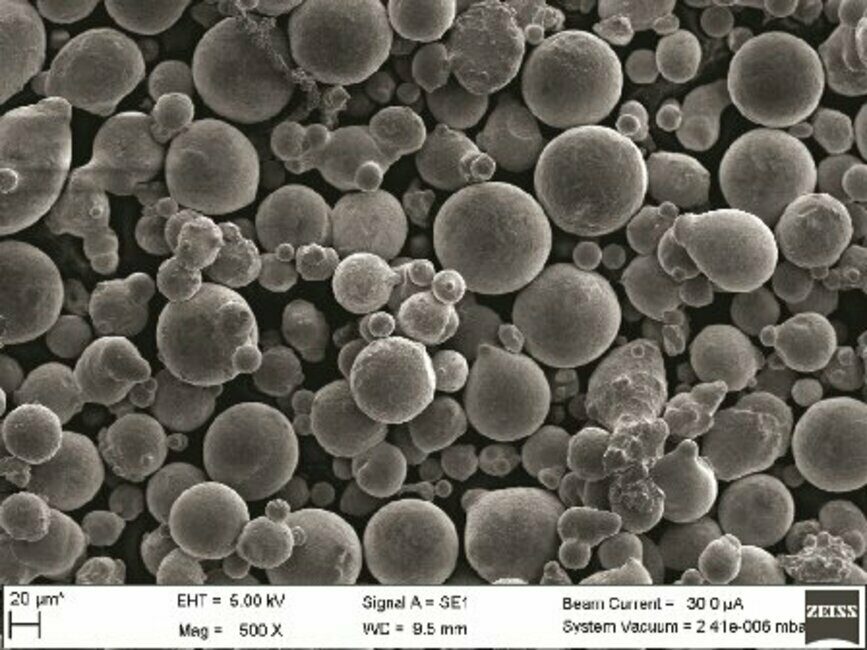

Detailně byly zkoumány materiálové a mechanické vlastnosti prášku nástrojové oceli W.Nr. 1.2709, obchodně označované MS1.Následně byly porovnávány struktury tištěného a konvenčního materiálu.

Na základě materiálových rozborů ve spojení s výsledky ze statických, dynamických a cyklických zkoušek byla v Laboratoři experimentálního obrábění vytvořena rozsáhlá interní znalostní databáze o materiálu W.Nr. 1.2709 a jeho mechanických vlastnostech podpořených definovaným tepelným zpracováním. Ukázalo se, že tištěné díly dosahují srovnatelných mechanických vlastností jako díly konvenčně vyráběné. Samozřejmostí je přitom dodržení všeobecně uznávaných zásad a pravidel 3D tisku a vysoká kvalifikovanost všech zaměstnanců, kteří se na konečném produktu podílejí.

Za úspěchy může celý tým

RTI je uznávanou výzkumnou organizací v oblasti aditivních technologií. Svědčí o tom i fakt, že Laboratoř experimentálního obrábění je původcem několika patentů, užitných vzorů, ověřených technologií a v poslední době jsou vybraní členové osobně zváni k odborným přednáškám na konference o 3D tisku s celosvětovou účastí. Krom zmíněného výzkumu maraging oceli W.Nr 1.2709 se pracoviště zabývá výzkumem materiálových a mechanických vlastností slitiny Inconel 718 a nerezové oceli označované 316L s ohledem na užitné vlastnosti dílů. Tyto činnosti jsou realizovány v rámci interních, ale především národních a mezinárodních projektů zaměřených na základní badatelský výzkum, aplikovaný výzkum a experimentální vývoj. Tyto aktivity mohou být efektivně prováděny především díky tomu, že se na nich podílí kvalifikovaný multioborový tým výkumníků složený z odborníků na technologii, materiály, mechanické zkoušení a monitorování procesu a to vše tzv. pod jednou střechou.

Ing. Ivana Zetková, Ph.D.

zetkova@rti.zcu.cz

https://rti.zcu.cz/
