S obráběním, vrtáním pomocí nástroje začali pravděpodobně jako první už staří Egypťané cca 4 000 let před naším letopočtem, přičemž využívali tětivu luku – základ smyčcového soustruhu. Potom přišel středověk, dále Leonardo da Vinci a návrh prvního soustruhu… Technologie třískového obrábění ale v porovnání s dnešní dynamikou vývoje postupovala jen pomalu.

Leoš Kopecký

Leoš Kopecký, *1958, vystudoval VUT v Brně, elektrotechnologie, Konzervatoř Jaroslava Ježka v Praze, text a scénář. Od 1990 působí jako novinář a mediální expert, 2009-2012 Akademie věd ČR (SSČ) - popularizace vědy, marketing, od 2013 externí redaktor pro TA ČR, nezávislý novinář, publikování pro propagaci vědy, výzkumu a inovací. V 2015 založen nezávislý projekt Sci-line - online platformupro komunikaci R&D, nových materiálů a technologií. Projekt je zastřešen aktivitami společnosti ArtCom 3000, jejíž je spoluzakladatelem.

Reklama

Každý krok vpřed byl podmíněn empirickými výsledky a zkušenostmi získanými často náhodnými experimenty. Materiálová věda ani počítače ještě neexistovaly, a tak se jednotlivé dílčí technologie vyvíjely rozdílně, ať už jde o vrtání, soustružení, frézování, nebo broušení. Razantní progres třískového obrábění přišel až s industrializací, vlastně až v druhé průmyslové revoluci díky elektrifikaci a vědě. První pokusy vysvětlit, jak vznikají třísky, se datují do roku 1870 a už v roce 1883 se objevují první práce o účincích řezných maziv. Skutečný rozmach však přišel až po druhé světové válce s nárůstem používání rychlejších a výkonnějších řezacích strojů. Tvorba třísek se obvykle popisuje podle třícestného modelu vyvinutého Normanem Franzem (1958): „Typ třísky, která vzniká, závisí na mnoha faktorech – jak nástroje, tak i materiálu. Ostrost řezného nástroje obvykle nedefinuje typ třísky, ale kvalitu třísky a jsou jasně dané a známé rozdíly mezi těmito typy.“

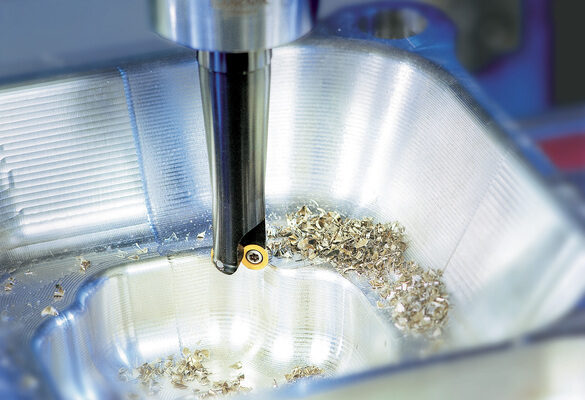

Typ třísky, která vzniká, závisí na mnoha faktorech – jak nástroje, tak i materiálu. Nicméně důležitým katalyzátorem vývoje obrábění se staly procesní kapaliny. (Zdroj: Sandvik)

Mazat i chladit

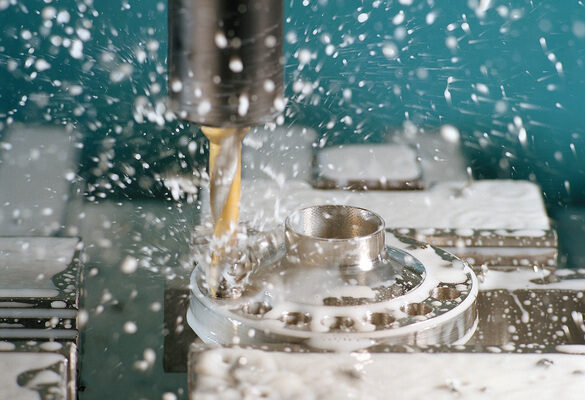

Jedním z katalyzátorů vývoje se staly procesní kapaliny – bylo třeba proces mazat i chladit. Vlastnosti kapalin byly vylepšovány přidáním přísad, které obsahovaly síru, fosfor, chlor nebo bor. Bylo zjištěno, že tyto látky jsou vhodné pro zvýšení mazací schopnosti při vysokém tlaku a také pro prevenci koroze.

Poptávka po vysoce výkonných MWF (Metal working fluids) vedla k použití dalších a dalších tříd aditiv, což vedlo k vysoce komplexním tekutinám s přísadami více než 300 různých látek. Nejvýraznějšími se stala aditiva obsahující wolfram, molybden nebo kobalt. V posledních několika desetiletích naštěstí řada předpisů týkajících se ochrany životního prostředí a ochrany zdraví při práci omezila používání některých chemikálií. A kromě dodržování ekologických norem se stala důležitou i ekonomika – dostupnost a náklady na základní tekutinu a přísady kapalin. Podíl procesních kapalin na výrobních nákladech výrobku totiž může být 7–17 %, a to je v některých případech více, než činí náklady na řezné nástroje. Dnes máme díky pokročilým nanotechnologiím k dispozici řezné kapaliny mnohem účinnější a ekologičtější než kdykoli předtím a jsou obvykle nejen recyklovatelné, ale po vyčištění i opakovaně použitelné. Jedním revolučním řešením byl objev syntetických fullerenových nanočástic disulfidu wolframu (1992 prof. Reshef Tenne, Weizmann Institute of Science, Izrael) s až neuvěřitelnými vlastnostmi. Výzkum v oblasti tření, mazání a opotřebení patří k nejprogresivnějším s okamžitými a praktickými dopady nejen na ekonomiku výroby, ale i na globální ekologii. Odhaduje se, že tribologické kontakty představují 23 % celkové světové spotřeby energie.

Reklama

Zapojit výpočetní techniku

Nicméně používání procesních kapalin není jediným možným řešením a náklady na jejich provoz – skladování, čištění, chlazení, distribuci atd., často překračují náklady na kapaliny samotné. A tak kde to jde, využívají se další možnosti, které nové technologie nabízejí. Například metoda MQL (Minimal quantities of lubricant), mazání mlhou, obrábění za sucha, ochlazování a odplavování třísek a podobně. Pro správnou volbu technologie je třeba znát celou řadu parametrů a okrajových podmínek, jenže výzkum procesu třískového obrábění není úplně jednoduchý. Jedním z rozhodujících parametrů je řezná teplota, která významně ovlivňuje životnost nástroje. Posuv, řezná rychlost, hloubka řezu a materiál obrobku jsou pak některé z nejdůležitějších faktorů, které ovlivňují teplotu řezu. Infračerveným měřením lze zjistit průběhy teploty na povrchu hrotu nástroje a prostřednictvím analýzy konečných prvků stanovit empirický vztah mezi řeznými parametry, jako je řezná rychlost, posuv, hloubka řezu a také maximální pevnost a tepelná vodivost různých nerezových ocelí na teplotě řezu. Navíc jakákoli změna třecích podmínek může mít za následek změnu délky kontaktu tříska-nástroj, řezné síly i spotřeby energie. Takže analýza procesů obrábění kovů je značně složitá, a proto se výpočetní technika stala neodmyslitelným nástrojem pro modelování a simulace obrábění. Konkrétně simulace přestupu tepla v obráběcím procesu nebo jeho optimalizace za účelem snížení vibrací lze elegantně řešit pomocí programu Comsol Multiphysics, který zvládá všechny druhy přenosu tepla – kondukcí, konvekcí i radiací, a poradí si i s optimalizací. Optimalizovat lze i libovolný parametr, např. tuhost stroje, simulovat akustickou zátěž, a dokonce i procesy koroze. Software je postaven právě na platformě, která vychází z metody konečných prvků a dokáže spojovat více fyzikálních odvětví, a přinášet odborníkům odpovědi na řadu multifyzikálních problémů. Matematická věda se tak stala užitečným nástrojem pro obrábění.
