Laser trackery pod lupou, aneb vše, co potřebujete vědět

Laser trackery představují klíčový nástroj v oblasti průmyslové kontroly kvality, zejména při přesném měření dílů velkých rozměrů. Díky schopnosti poskytovat vysoce přesná 3D měření se staly nezbytným vybavením moderních výrobních procesů, ve kterých jsou kritické toleranční limity. V tomto článku se zaměříme na principy jejich fungování, praktické přínosy a hlavní vlastnosti. Přečtěte si, proč se laser trackery staly standardem při měření velkých a složitých komponent a jak mohou výrobcům zefektivnit kontrolu kvality.

Laser trackery se používají se pro inspekci kvality v odvětvích, jako je automobilový průmysl, těžké strojírenství nebo letectví. Přestože se na trhu objevily na přelomu 80. a 90. let, jejich základní princip měření se výrazně nezměnil. Technologický pokrok však výrazně zvýšil jejich přesnost, zlepšil mobilitu a odolnost, čímž se tyto systémy staly nepostradatelným nástrojem moderní metrologie a průmyslové kontroly kvality.

Mikronová přesnost laser trackerů

Jedním z klíčových bodů, proč důvěřovat laser trackerům, je jejich výjimečná přesnost. Moderní systémy umožňují měření s přesností na úrovni několika mikronů na krátkých vzdálenostech, což je zásadní pro aplikace, kde je maximální preciznost naprosto kritická.

S rostoucí vzdáleností přesnost mírně klesá, protože se zvyšuje obtížnost přesného určení polohy cíle. I přesto však laser trackery dokáží při vzdálenostech až 80 metrů udržet mikronovou přesnost. To je činí spolehlivými a efektivními nástroji i pro rozsáhlé a náročné projekty.

Z výrobního prostředí do terénu

První laser trackery byly objemné a obtížně přenosné, což výrazně omezovalo jejich praktické využití. Moderní systémy jsou naopak konstruovány s důrazem na přenosnost. Disponují lehkými komponenty a kompaktním designem, díky kterému je snadné je přesunout a připravit k měření. Současné modely navíc často zahrnují přepravní kufry nebo batohové varianty, což značně usnadňuje jejich transport mezi různými pracovišti.

Laser trackery se často nasazují v náročných provozních podmínkách, a proto je jejich odolnost zásadním parametrem. Moderní systémy jsou navrženy tak, aby vydržely intenzivní provoz i vlivy prachu a vlhkosti.

Mnohé systémy jsou navíc vybaveny funkcemi pro monitorování prostředí, například senzory teploty a vlhkosti. Tyto prvky zajišťují spolehlivou přesnost měření.

Od montáže po reverzní inženýrství

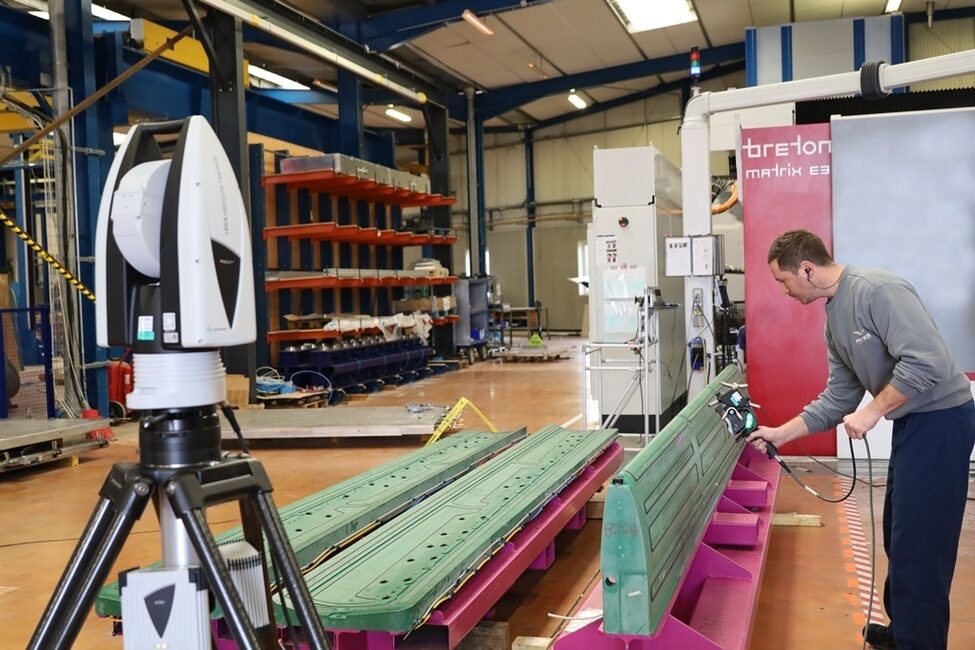

Laser trackery se používají v různých odvětvích a aplikacích:

  • Sestavy a montáž: pro zajištění správného umístění komponent během montážních procesů.
  • Inspekce kvality: pro ověřování, že vyrobené díly odpovídají stanoveným návrhovým tolerancím.
  • Reverzní inženýrství: k získávání detailních měření existujících objektů pro tvorbu CAD modelů.
  • Kalibrace nástrojů a přípravků: pro zajištění přesného nastavení nástrojů a přípravků pro výrobu.
  • Měření velkorozměrových dílů: k měření objektů, které jsou příliš velké pro tradiční souřadnicové měřicí stroje.

Kombinace hardwaru, softwaru a příslušenství

Při výběru laser trackeru odborníci obvykle zvažují faktory jako přesnost, přenosnost a odolnost. Volbu ovlivní i zamýšlená aplikace. Některé systémy jsou vhodnější pro specifické úkoly, například skenování nebo měření na dlouhé vzdálenosti.

Podstatnou roli hraje i software dodávaný se systémem, který zásadně ovlivňuje použitelnost i celkovou efektivitu trackeru. Software již neslouží pouze k ovládání zařízení, ale stále častěji nabízejí pokročilé funkce pro analýzu dat, automatizovanou tvorbu reportů a bezproblémovou integraci s dalšími nástroji.

Moderní laser trackery jsou často vybaveny dalším příslušenstvím, které rozšiřuje jejich funkčnost. Například sondami, které dovolují měřit obtížně přístupné oblasti nebo skenery, které sbírají podrobná povrchová data.

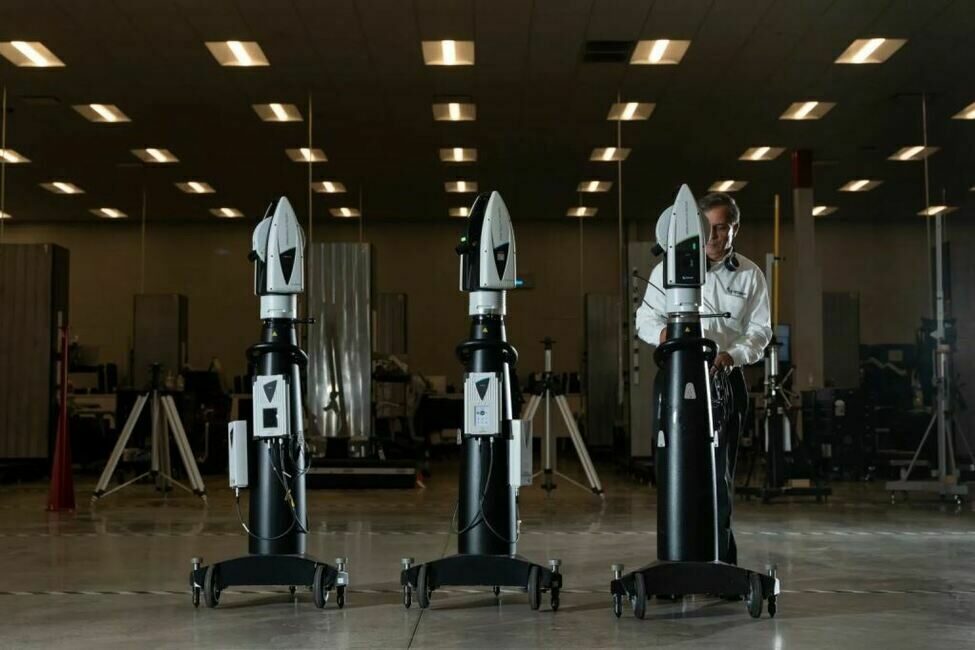

Laser trackery pro různé aplikace

Hexagon Manufacturing Intelligence nabízí škálu laser trackerů, které pokrývají potřeby od měření v dílenském prostředí po velkorozměrové aplikace. Každý model je navržen s důrazem na přesnost, přenosnost a odolnost, přičemž se liší rozsahem, funkcemi a vhodností pro konkrétní úkoly.

ATS800: Real-time inspekce bez zastavení

ATS800 je nejnovější model, který zajišťuje měření přímo během výroby. Díky bezreflektorovému skenování na vzdálenost až 40 m s využitím patentované technologie TruePoint dokáže zachytit detailní informace o klíčových prvcích, jako jsou hrany, otvory, drážky nebo závity. Zařízení je rovněž schopné sledovat a měřit pohyblivé komponenty během jejich montáže, čímž eliminuje potřebu používání dvou samostatných systémů.

AT960: Výkonný tracker v kompaktním provedení

AT960 je robustní a přenosný laser tracker, který se pohodlně vejde do jediného přepravního boxu. Poskytuje kompletní řešení se šesti stupni volnosti (6DoF) a standardně podporuje vysokorychlostní dynamická měření. Provádí inspekci pomocí sondy, skeneru, automatizovanou inspekci i měření s reflektorem.

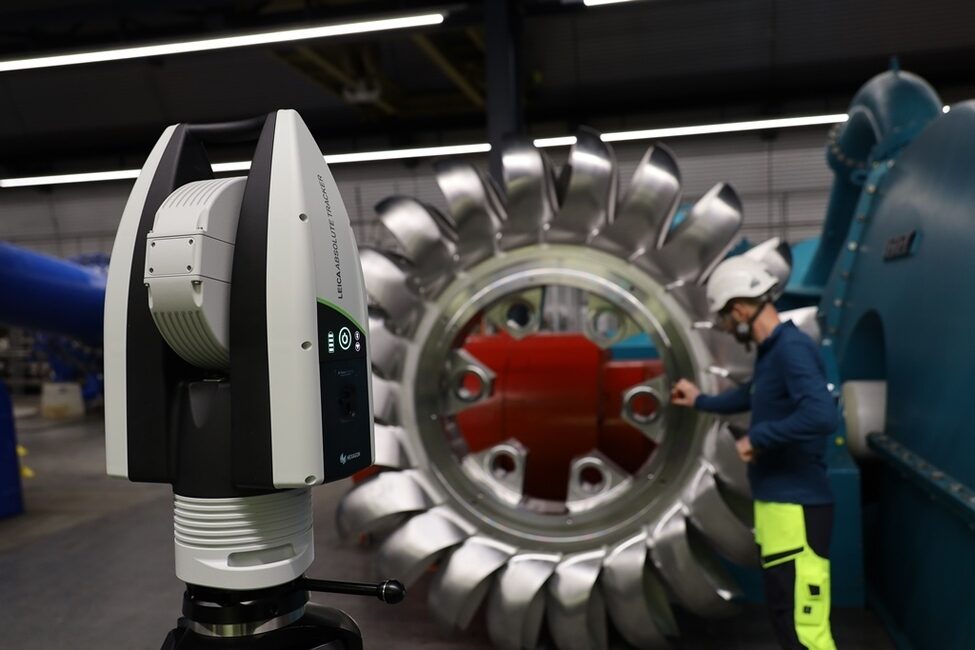

AT500: Plug-and-play měření na maximum

AT500 byl navržen jako nejodolnější a nejpřenosnější laser tracker. Díky minimalizovanému množství kabelů a plug-and-play zapojení je jeho uvedení do provozu rychlé a jednoduché. Po vyjmutí z přepravního pouzdra je možné okamžitě provádět širokou škálu měření, aniž by bylo potřeba nivelace nebo inicializace na reflektoru. Zařízení se pyšní nejlepším měřicím dosahem až 320 m v průměru.

ATS600: Přímé skenování nové generace

ATS600 je první laser tracker na světě s přímým skenováním. Pro zprostředkování měření není nutné žádné příslušenství, jako jsou reflektory, ruční sondy nebo skenery. Přímé skenování je garantováno až do vzdálenosti 60 metrů s přesností až na 300 µm. Systém je navíc doplněn o schopnost selektivního skenování pouze příslušné cílové oblasti měření. Není tak nutné zpracovat kompletní sken a lze poskytnout pouze data týkající se měřeného objektu.

Série laser trackerů Hexagon ukazuje, že moderní metrologie není jen o přesnosti, ale také o praktičnosti a odolnosti. Díky tomu mohou výrobci zvolit systém přesně podle svých potřeb, aniž by museli kompromitovat kvalitu měření nebo efektivitu práce.

Obchodní oddělení
Jana Tvarohová
E-mail: jana.tvarohova@hexagon.com
Mobil: +420 727 983 625
