Nová úroveň 3D laserového skenování s technologií SHINE

Za poslední desetiletí prošlo 3D laserové skenování výrazným technologickým vývojem, díky čemuž se stalo alternativou k dotykovým měřicím metodám v široké škále inspekčních úkolů. Moderní 3D skenery dokážou během jediné sekundy získat více než milion bodů, čímž poskytují komplexní obraz celého objektu v mnohem kratším čase. Výsledkem je barevná mapa, která vizualizuje rozdíly mezi naskenovanými daty a návrhovými CAD modely.

Vývoj 3D laserového skenování: od manuální expozice k chytrým algoritmům

Historie 3D laserového skenování prošla významným vývojem od prvních manuálních systémů až po moderní technologie.

První generace skenerů vyžadovala ruční nastavení expozice podle typu nebo barvy skenovaného materiálu, což bylo časově náročné a neefektivní, zejména u povrchů s odlišnými odstíny. Druhá generace přinesla automatické nastavení expozice v jednom řádku, ale stále omezovala skenování na jednobarevné povrchy. Třetí generace s technologií „flying-dot“ umožnila nastavit expozici pro každý bod zvlášť, což zlepšilo práci s různými materiály, kvůli náročné mechanice však snížilo rychlost. Čtvrtá generace, jako jsou Absolute Scannery AS1AS1-XL nebo skenery HP-L-10.10HP-L-10.10 LITE, využívá technologii SHINE s pokročilými algoritmy pro dynamické nastavení expozice, eliminaci šumu a efektivní skenování náročných povrchů bez ztráty rychlosti nebo přesnosti.

3D laserové skenování: nutnost reagovat na rostoucí nároky moderní výroby

Souběžně se zvyšující se rychlostí skenování (měřená počtem bodů nasbíraných za sekundu a na jeden řádek) zároveň rostou i požadavky na přesnost a rozmanitost měřených povrchů.

Potřeba skenovat různé typy povrchů vyplývá z rostoucích požadavků výrobců na používání různorodých materiálů. Někteří výrobci se rozhodují pro použití kompozitních materiálů nebo uhlíkových vláken a dalších pokročilých povrchových úprav, aby si zachovali konkurenceschopnost a zároveň zvýšili hodnotu svých produktů. Přesto i nadále přetrvává poptávka po tradičních materiálech, jako jsou plasty a hliník, které jsou často kombinovány s novými materiály nebo inovativními povrchovými úpravami.

Zde jsou příklady reálného využití 3D laserového skenování v moderní průmyslové výrobě zaměřené na práci s náročnými materiály:

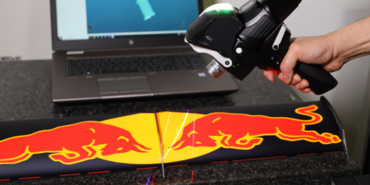

Výroba kompozitních dílů

Materiál z uhlíkových kompozitů se často používá v automobilovém a leteckém průmyslu, stejně jako v dalších oblastech, například u sportovního vybavení. Důvodem je jeho pevnost, nízká hmotnost, odolnost a flexibilita. Rychlý způsob inspekce hotového povrchu je použití laserového skeneru.

Vzhledem k tomu, že materiál je tmavý s výraznou strukturou, je nutná úprava expozice tak, aby bylo skenování optimálně přizpůsobeno povrchu. Vzhledem k vysoké ceně těchto materiálů je však také nezbytné minimalizovat zmetkovitost, což klade na přesnost měření maximální důraz.

Údržba turbínových lopatek

V oblasti údržby, oprav a revizí (MRO) plynových nebo parních turbín je běžnou praxí přepracovávání lopatek, které jsou vystaveny vysokému namáhání. Po procesu leštění lopatky je rychlý způsob kontroly vytvoření 3D skenu a jeho porovnání s referenčním CAD modelem.

Kvůli lesklému povrchu lopatek a zakřivení náběžných a odtokových hran je nutné správné nastavení expozice, aby se předešlo vzniku odchylek na hranách.

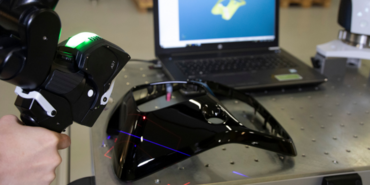

Výroba interiérů a exteriérů automobilů

Interiérové panely, zpětná zrcátka nebo nárazníky mají obvykle na povrchu nebo okolo něj tmavé lesklé linie. Použití takového materiálu je motivováno elegantnějším vzhledem, který úzce souvisí s vyšším vnímáním kvality. Za posledních deset let se požadavky na přesnost spár a mezer v interiérech automobilů výrazně zpřísnily.

Kontrola a skenování těchto povrchů vyžaduje velmi vysokou intenzitu laserového paprsku a správné nastavení expozice. Příliš vysoká intenzita laseru může způsobit odchylky v naskenovaných datech.

SHINE: Klíčová technologie současnosti pro všechny typů povrchů

SHINE (Systematic High Intelligence Noise Elimination) je patentovanou HDR technologií, která umožňuje měření povrchů různých barev a úrovní lesku v rámci jednoho cyklu skenování. Využívá tři úrovně expozice, které optimálně zachycují světlé, tmavé i lesklé povrchy. Díky tomu, že tato technologie zajišťuje optimální konfiguraci skeneru za všech okolností, je možné skenovat širší škálu povrchů než s konvenčními skenery. Díky tomu skener vždy pracuje v optimální konfiguraci, což vede k čistším datům bez šumu.

Technologie SHINE nevyžaduje žádné složité manuální úpravy. Automatická nastavení zajišťují konzistentní výsledky pro všechny uživatele, čímž se skener stává konzistentním a spolehlivým nástrojem pro metrologii.

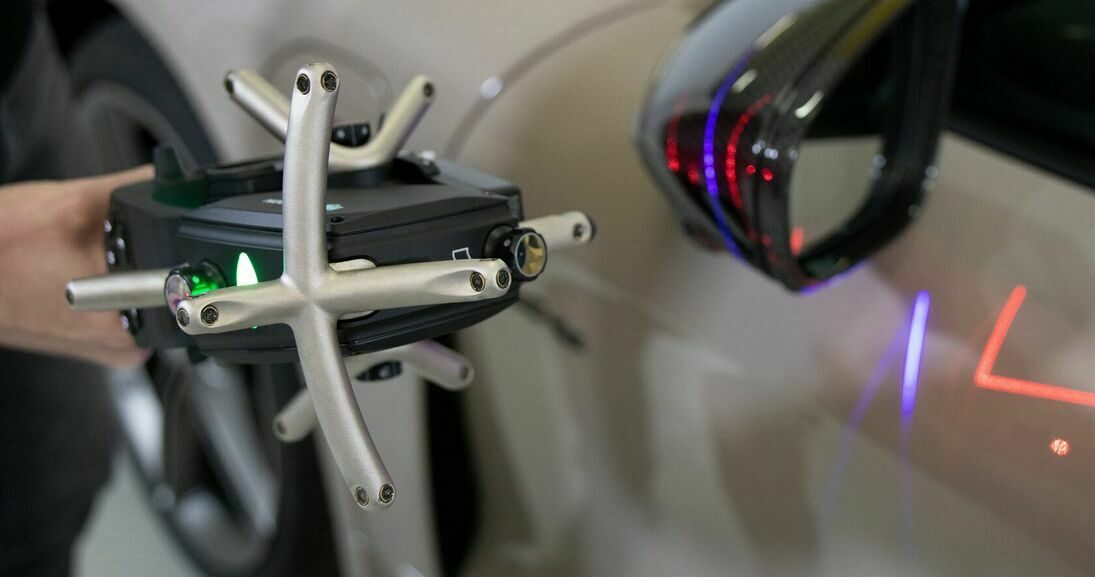

Technologie SHINE je klíčovým prvkem moderních laserových skenerů, které nacházejí uplatnění v měřicích ramenech, laser trackerech a stacionárních měřicích strojích. Kompatibilní s měřicími rameny a laser trackery jsou modely Absolute Scannery AS1 a AS1-XL. Tyto skenery poskytují rychlé a přesné výsledky s minimálním zásahem uživatele a nevyžadují čas na zahřívání.

Pro inspekci dílů o délce až 4,5 metru jsou ideální přenosná měřicí ramena, která umožňují jak dotykové, tak bezkontaktní měření. Díky své spolehlivosti a všestrannosti jsou široce využívána napříč různými průmyslovými odvětvími. Na druhé straně, laser trackery jsou ideální volbou pro střední a velké aplikace. Jsou schopné provádět měření dílů o velikosti od několika centimetrů až po díly s měřicím objemem až 160 metrů v průměru.

Pro stacionární měřicí stroje jsou určeny skenery HP-L-10.10 a HP-L-10.10 LITE, které díky technologii SHINE poskytují výkonnost a opakovatelnost srovnatelnou s dotykovým měřením. Nabízí přesnost s chybou snímání tvaru pouze 8 μm.

Laserové skenování, kombinující vysokou rychlost, přesnost a kvalitu dat, spolu se širokou schopností inspekce různých povrchů a jejich úprav během jediného měřicího cyklu, by byl bez pokročilých algoritmů integrovaných do platformy SHINE jen těžko dosažitelný.

Obchodní oddělení Praha
Jana Tvarohová
E-mail: jana.tvarohova@hexagon.com
Mobil: +420 727 983 625
