Vysoce produktivní vrtání

Společnost Paul Horn představuje novou generaci nástrojů pro produktivní a hospodárné vrtání do ocelí a litin – tvrdokovové monolitní vrtáky, systém D1122. Přímé břity zajišťují vysokou stabilitu řezných hran a omezují tvorbu nárůstků; rohové fazetky potom přispívají k ochraně břitu proti opotřebení, a tím k delší životnosti nástroje. Otevřené, přesně broušené drážky zajišťují bezpečný odvod třísek, zatímco optimalizovaná geometrie břitu zaručuje vysokou spolehlivost během obrábění.

Reklama

Vrtáky jsou opatřeny speciálně vyvinutým povlakem, nanášeným metodou HiPIMS (high-power impulse magnetron sputtering). Ta spočívá v moderní technologii magnetronového naprašování, která využívá velmi krátké, ale extrémně silné pulzy výkonu k vytvoření hustého plazmatu. Toto plazma umožňuje intenzivní ionizaci naprašovaného materiálu, což vede k tvorbě vysoce kvalitních, tvrdých, hustých a adhezních povlaků. Takový povlak pak zlepšuje mechanické vlastnosti a tepelnou odolnost a představuje vysokou úroveň ochrany nástroje proti opotřebení.

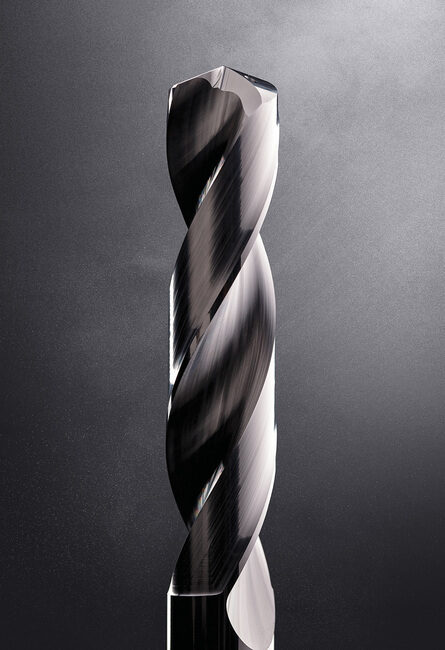

Přímé břity vrtáků Horn D1122 zajišťují vysokou stabilitu řezu a omezují tvorbu nárůstků. (Zdroj: SK Technik)

Společnost Horn tímto novým systémem nástrojů prokazuje své odborné znalosti ve vývoji vrtacích nástrojů pro náročné obráběcí úlohy. Monolitní tvrdokovové nástroje nabízejí atraktivní poměr mezi cenou a výkonem, přičemž přizpůsobená geometrie břitu zajišťuje vysokou procesní spolehlivost při obrábění. Společnost Horn nabízí vrtáky s úhlem špičky 135° a 140°. Varianta 135° je k dispozici v provedení 8 x D se čtyřmi vodicími fazetkami, což znamená optimální kvalitu vrtání a vysokou přesnost polohování. Varianta 140° je k dispozici (podle normy DIN 6537) v krátkém a dlouhém provedení (3 x D a 5 x D), přičemž dvě vodicí fazetky zajišťují dobrou stabilitu a snížení tření.

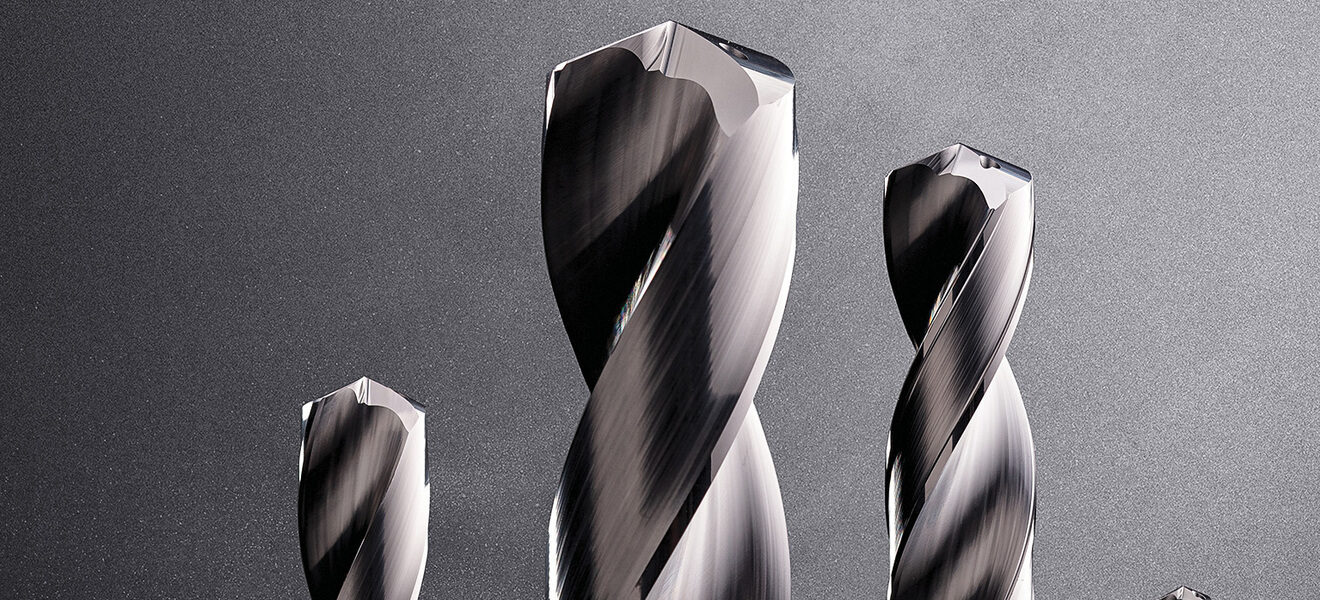

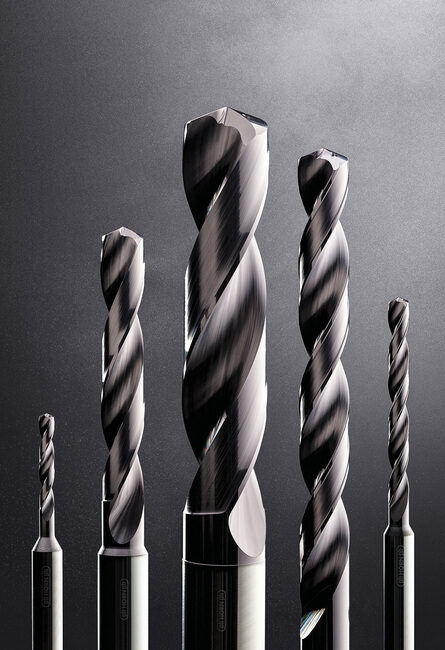

S novým systémem D1122 společnost Horn prokazuje své odborné znalosti ve vývoji vrtacích nástrojů pro náročné obráběcí úlohy. (Zdroj: SK Technik)

Optimalizovaný tvar špičky umožňuje spo­lehlivou tvorbu třísek a přívod dostatečného množství chladicí kapaliny, která je u všech variant řešena vnitřními kanálky. Předností jsou také pře­hledně rozřazené skupiny obráběných materiálů, které umožňují uživateli snadný výběr z těchto nástrojů.
