CT měřicí technika - nový způsob zobrazování i nový nástroj měření

Mezi rychle se rozvíjející zobrazovací techniky patří počítačová nebo také výpočetní tomografie – Computed (axial) Tomography, zkráceně CT. Tento způsob softwarového zpracování energie procházející hmotou (například rtg. záření) se začal vyvíjet jako diagnostická metoda v medicíně. Brzy se však přišlo na rozsáhlé možnosti využití v technických oborech.

Spojení fenoménů trojrozměrného zobrazení předmětů a jejich vnitřního uspořádání a téměř nekonečných možností softwarového zpracování obrazu umožnilo technikům provádět měření nejen těžko dostupných povrchových struktur, ale také útvarů skrytých pod povrchem s možností jejich proměřování. Možnosti a přesnost této metody měření jsou omezeny nejen vlastnostmi použitého záření.

Počítačová zpracování přijaté energie navíc umožňují rozlišit i řadu vlastností materiálů a pomocí zobrazení (například v nepravých barvách) je zvýraznit, zviditelnit a současně stanovit přesné rozměry zobrazených útvarů. Velkou výhodou je nedestruktivní postup, který umožňuje zkoumané výrobky dále používat a v případě potřeby provádět stoprocentní kontrolu všech kusů výroby.

Reklama
Reklama
Reklama

Jaká jsou fyzikální omezení této metody

Záleží v první řadě na použitém zdroji energie a jeho parametrech (intenzita záření a vlnová délka) a na velikosti a vlastnostech materiálu zkoumaného objektu. Rovněž záleží na dosaženém zvětšení, které zajistí co nejmenší velikost voxelu (= nejlepší rozlišení).

Základním předpokladem je proto sladění jednotlivých prvků v CT zařízení do ideálně funkčního celku. Stabilitu pohybu zařízení zajistí dostatečně robustní mechanika, dále pak vhodný zdroj, který je tvořen vysokonapěťovým generátorem a vlastní rentgenovou trubicí. Dostatečně stabilní zdroj pak dokáže vytvořit ve svém ohnisku co nejmenší a v čase stabilní bod zdroje rentgenových paprsků. Důležitý je i kvalitní a přesný detektor, který má za úkol převést záření na digitální signál, jenž je základem pro vytvoření obrazu. Jeho důležitými vlastnostmi jsou co nejlepší dosažitelný kontrast a odstup signálu od šumu. Posledním důležitým článkem zobrazovacího řetězce je řídicí software, který musí co nejrychleji reagovat a kompenzovat všechny nestability, jež v jednotlivých částech mohou vzniknout.

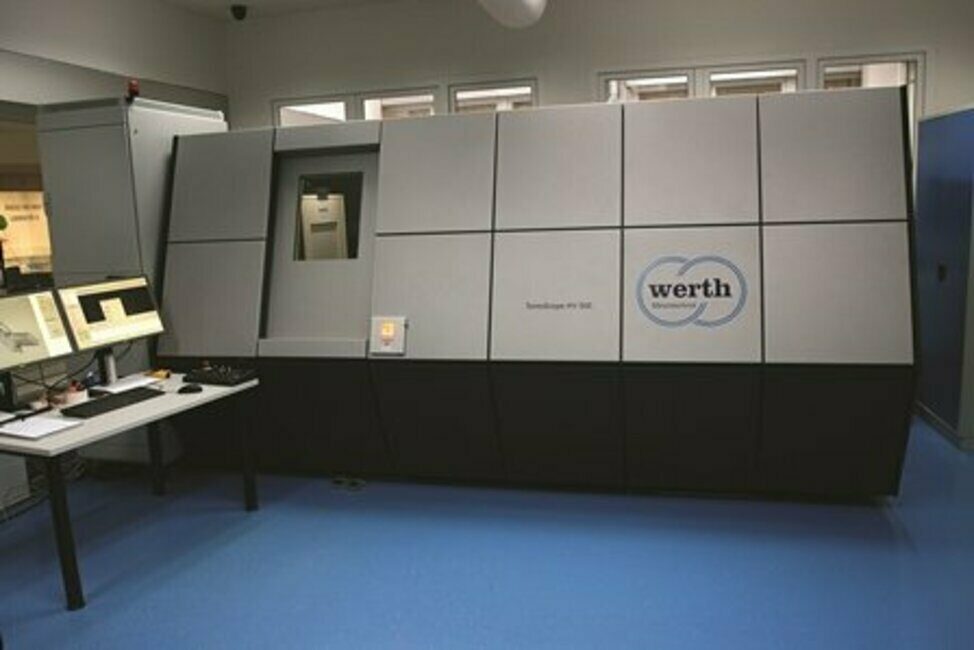

Metrologická laboratoř s počítačovým tomografem ve firmě Prima Bilavčík. Ilustrační foto: Pavel Marek

Vliv vlastností rtg. záření

Pohlcování rentgenového záření v materiálech je přibližně přímo úměrné postavení prvku v periodické soustavě prvků, tedy čím vyšší protonové číslo prvku, tím více záření je pohlceno. Průchod kovovými materiály vyžaduje vyšší energii záření čili kratší vlnovou délku než například u plastů, keramiky apod. Zvětšující se velikost ohniska na terčíku rtg. trubice vede ke snížení rozlišení. Kompromisní nastavení kvality použitého záření pak zvláště vyžaduje zkoušení předmětů složené z různých materiálů. Pokud nepoužijeme monochromatické záření synchrotronového zdroje, ovlivní výslednou kvalitu zobrazení polychromatické záření rtg. běžných zdrojů. Omezení takovéto nehomogenity je možné použitím filtrů na výstupu rentgenového záření z trubice.

Přes všechna výše uvedená omezení dokáže zkušený personál provádět na zkoumaných vzorcích nejen relativně přesná měření povrchových i podpovrchových útvarů, ale také získat řadu informací o materiálovém složení i jiných vlastnostech vzorku. Zvláště vývoj vyhodnocovacího softwaru může vést k dalším zajímavým aplikacím CT zařízení.

Rozsah tohoto krátkého sdělení neumožňuje podrobněji rozebrat všechny výhody a nevýhody této metody.
