Dosažení 2 000 kN lisovací síly se stlačeným vzduchem

10. 09. 2015

Modulární pneumohydraulický pohon TOX-Powerpackage umožňuje efektivní využití energie a pokrývá lisovací síly od 2 do 2 000 kN. Je další produktovou řadou, která využívá stlačený vzduch pro rychlý pohyb a hydrauliku pro přesné rozdělení sil.

Modulární pneumohydraulický pohon TOX-Powerpackage umožňuje efektivní využití energie a pokrývá lisovací síly od 2 do 2 000 kN. Je další produktovou řadou, která využívá stlačený vzduch pro rychlý pohyb a hydrauliku pro přesné rozdělení sil.

Reklama
Reklama
Reklama

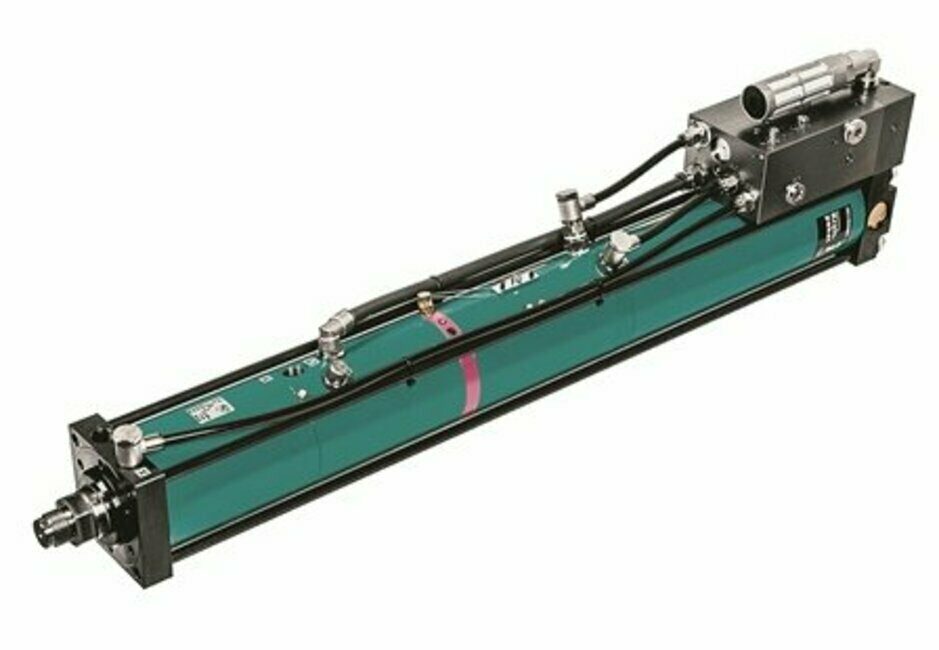

TOX-Powerpackage line-X verze 2030 s blokem ZVX

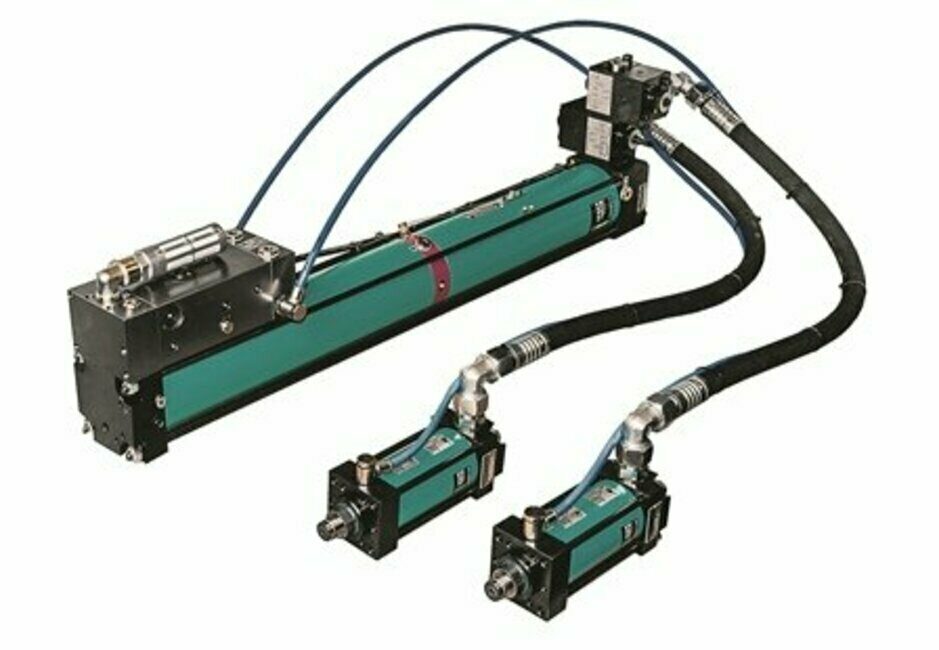

TOX-Pneumohydraulic Unit X-KT se zesilovačem X-ES a hydraulickými válci HZL

Pneumohydraulický princip s pracovním válcem X-AT (pneumatickým nebo hydraulickým) a zesilovačem X-ES je zachován z předchozích pohonů. Dříve bylo k dostání více než 2 000 typů TOX-Powerpackage, přičemž nyní mohou být všechny možné varianty realizovány z 96 různých základních modelů. Většina modelů se tedy vyráběla spíše na zakázku a skladové zásoby byly minimální. Dnes jsou válce TOX-Powerpackage sestaveny z typových variant, což umožňuje minimální nárok na přípravu výroby a rychlejší reakci na poptávku, z čehož plyne vysoká variabilita pohonů a nižší provozní náklady výrobce.

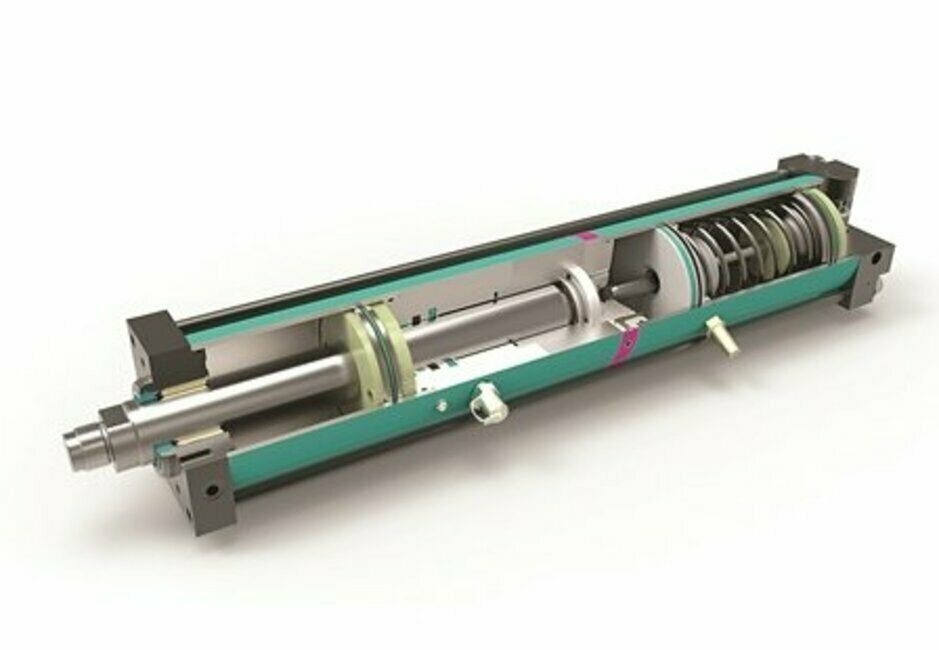

Vnitřní uspořádání TOX-Powerpackage line-Q

Dvě řady pohonů

Pneumohydraulický válec se vyrábí ve dvou řadách: line-Q a line-X. Rozdíl v těchto řadách je v tom, že line-Q je základní levnější řada pro standardní aplikace, zatímco line-X se používá pro high-end systémy v oblasti řešení vysoce výkonných pohonů pro automatická výrobní zařízení. Každý TOX-Powerpackage je standardně vybaven patentovaným bypass systémem ZLB, pracovním pístem s integrovaným magnetickým kroužkem pro monitorování zdvihu, hydraulickým tlumením koncové polohy ZHD (pouze Line-X) a pevným dorazem s elastomerovou vložkou. Line-Q jsou k dispozici v 15 standardizovaných velikostech. Vyznačují se robustní mechanickou vratnou pružinou a nižší variací potenciálu. Line-X poskytuje větší variabilitu velikostí. Pohon se sestavuje vždy z pracovní části X-AT a zesilovače X-ES – tyto dvě části jsou pevně propojeny v jeden celek, který pak vytvoří kompaktní zákaznické řešení. Line-X se dodává ve dvou základních variantách. Verze 1030, kde je vratná vzduchová pružina a válec pro ovládání silového zdvihu, a verze 2030, kde je speciální ovládací ZVX blok, v němž je integrováno ovládání vzduchové pružiny a ovládání silového zdvihu. Tento ZVX blok je dalším charakteristickým rysem této řady. Díky celkové integraci ovládání pohonu bylo dosaženo snížení nároků na materiál a celkové hmotnosti zařízení. Verze 2030 dosahuje kratších cyklových časů než verze 1030. Tato úspora je znatelná zejména v automatických provozech.

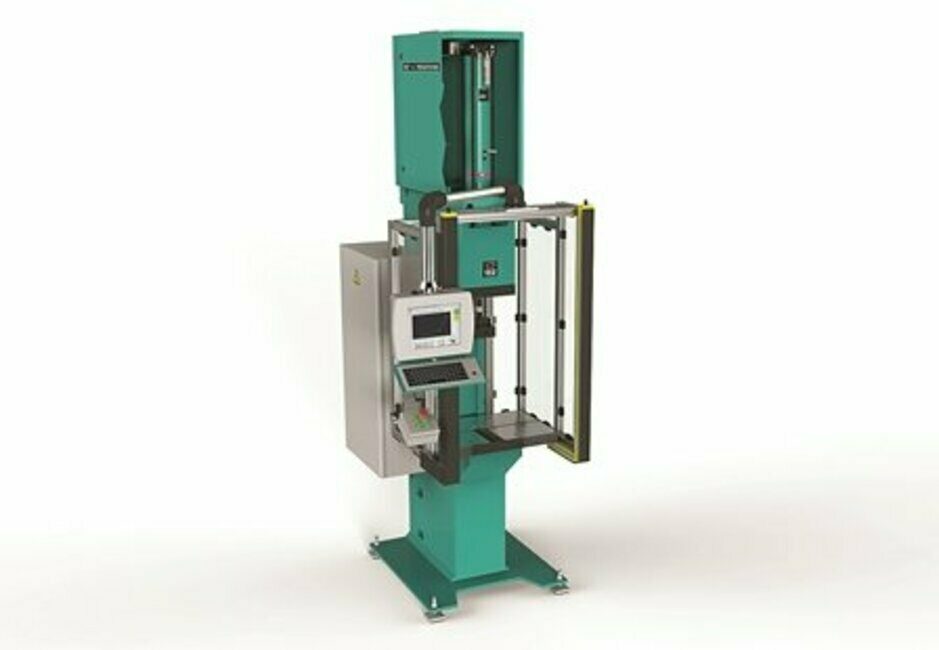

TOX-Powerpackage jako pohonu na lisu TOX

Jiné varianty

Další variantou je TOX-Pneumohydraulic Unit X-KT, kde jsou složky X-AT a X-ES od sebe odděleny a propojeny pouze ovládacími hadicemi. U tohoto systému může jeden zesilovač X-ES ovládat několik pracovních válců X-AT. Pracovní část X-AT je vzduchová nebo HZL hydraulická. Toto zařízení nabývá na významu zejména u montážních karuselů, kde jedním zesilovačem ovládáme jednotlivé pracovní válce na různých pozicích karuselu.

Ing. Michal Mraček

MMracek@tox-cz.com

TOX Pressotechnik, umístění na MSV: pavilon B, stánek 43

www.tox-cz.com
