Nové konfokální systémy jsou kompaktnější

V tomto článku vám představíme novinky v portfoliu konfokálních systémů značky Micro-Epsilon. Konfokální systémy jsou standardně složeny z poměrně velkého kontroléru a malé sondy s optickým vláknem, kterou lze použít ve stísněných prostorách. Nové řady snímačů mají tento kontrolér třetinový, anebo dokonce integrovaný.

Ladislav Martínek

Pracuje ve společnosti Micro-Epsilon na pozici Technická podpora a marketing. Vystudoval v oboru elektrotechnika.

Reklama

Pokud konstrukční možnosti nabízejí větší prostor, můžeme díky integrované elektronice nabídnout snímač bez optického vlákna citlivého na mechanické poškození, který má vysokou přesnost a příznivou cenu. Tam, kde se v minulosti používaly nejvyšší řady bodových laserových triangulačních snímačů, máme k dispozici zajímavou alternativu.

Nové sondy v nabídce

Nejdříve se však zastavíme u nabídky nových sond, což jsou perfektně kalibrované čočky, kterými prochází z kontroléru jen světlo. Odraz světla se vrací zpět přímo (na rozdíl od triangulace nemůže dojít k zastínění) a přes čočky projde do kontroléru jen vlnová délka světelného lomu, která udává vzdálenost. Sondy konfokálních systémů jsou citlivé na úhel náklonu, musejí být nastaveny co nejvíc kolmo k měřenému povrchu. Nové konfokální sondy mají toleranci úhlu sklonu až 48°, což zajistí přesné měření i na oblých a strukturovaných površích. Zároveň mají průměr měřicího bodu menší než 3 µm. To umožní i detekci malých detailů, jako je např. pin na DPS. V portfoliu přibydou i sondy speciálních provedení, jako jsou sondy do vakua s příslušenstvím.

Konfokální snímače lze využít při měření tloušťky průhledného materiálu, například krytů a skel smartphonů. (Zdroj: Micro-Epsilon)

Využívat se bude i přední vlastnost konfokálního principu, kterou je měření tloušťky vrstev průhledného materiálu z jedné strany. V rámci měřicího rozsahu tak nové konfokální snímače změří tloušťku až 5 vrstev materiálu (provedení multi-peak). Začněme tedy velice zajímavým konfokálním snímačem s integrovanou elektronikou.

Snímače IFD2410 a IFD2415 s integrovanou elektronikou

Snímače s integrovanou elektronikou mají měřicí rozsahy od 1 do 10 mm a rychlost měření 8 a 25 kHz. Změří tloušťku jedné vrstvy, což je ideální pro měření tloušťky skla; vyšší řada zvládne dokonce vrstvy čtyři. Linearita vyšší řady dosahuje 0,025 % měřicího rozsahu, což je srovnatelné s klasickým provedením konfokálních systémů.

Reklama

Podporovanými rozhraními u nových systémů je analog, RS422, EtherCAT, EtherNET/IP či Profinet, ale již ne klasický Ethernet. Snímač je totiž určen na použití ve výrobních linkách a typickou úlohou pro tento typ snímače je automatizovaná bodová kontrola rozměrů či tloušťky např. zmíněného skla či vrstvy průhledné kapaliny. I proto není možné měnit objektiv, což se hodí spíše v laboratorním prostředí. Naopak díky tomu je dosaženo vyšší přesnosti a nižší ceny. K snímači se dodává i příslušenství a zákazník si může vybrat uchycení buď na šrouby k tělu, nebo jen za hlavu přes držák (druhý způsob umožňuje rychlejší zahřátí snímače při přerušovaném provozu). Díky absenci optického vlákna, které je náchylné na zlomení, je snímač vhodný i pro robotické aplikace.

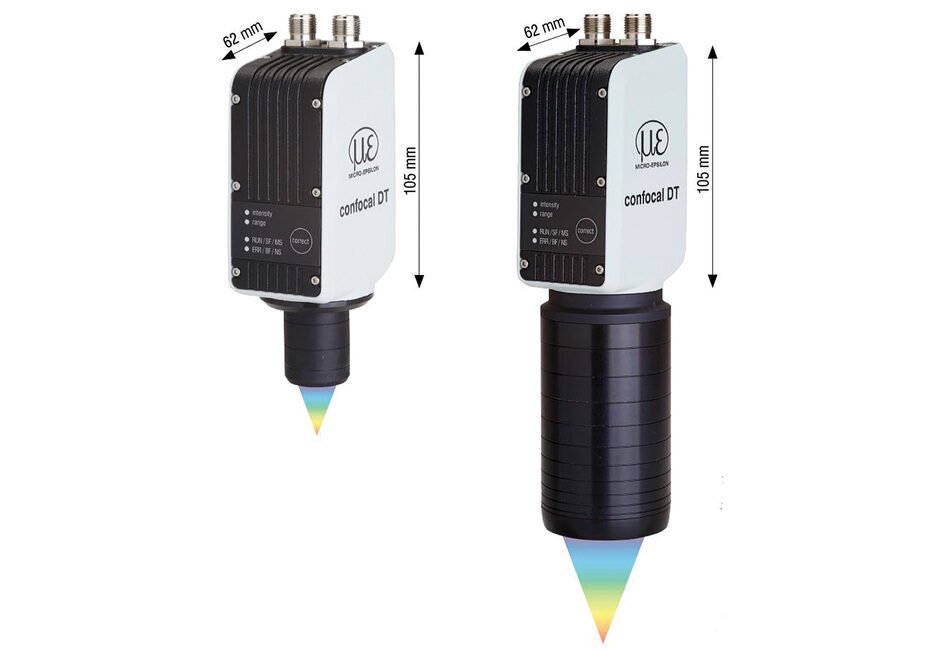

Konfokální snímače IFD2410 a IFD2415 s integrovanou elektronikou. (Zdroj: Micro-Epsilon)

Malý cenově dostupný kontrolér IFC2411

Tento nový konfokální systém má třetinovou velikost kontroléru oproti standardním verzím. Lze jej kalibrovat se všemi sondami, ale při použití sond IFD2411 s rozsahy 1 až 6 mm, které jsou určeny pro tento kontrolér, získáme nejlevnější konfokální systém. Rychlost je omezena na 8 kHz a linearita je 0,05 % z rozsahu. Na druhou stranu zdroj světla je silnější než u základního systému IFC2421 a je plně vyměnitelný uživatelem. Rozhraní je stejné jako u řad IFD241x. Aplikován již byl v 3D tiskárnách, jež jsou náročné na přesnost.

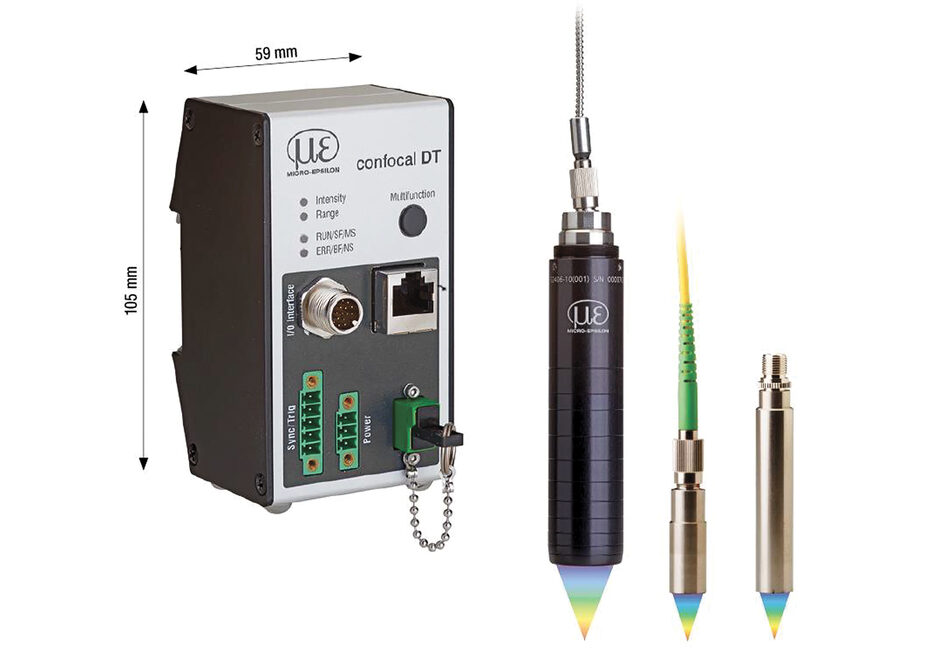

Nový cenově dostupný kontrolér IFC2411 má třetinovou velikost oproti standardním verzím konfokálních systémů. (Zdroj: Micro-Epsilon)

Pokud potřebujete kompaktní snímač a nejvyšší řady triangulačních snímačů již nestačí přesností, a zároveň nepotřebujete extrémně rychlé měření, pak bude konfokální systém se srovnatelnou cenou tou správnou cestou. Zároveň jej využijete při měření tloušťky průhledného materiálu (příkladem jsou kryty a skla smartphonů) nebo při měření kovů, což je úloha složitá pro laser (konfokální systém nemá problémy s odrazy). Další detaily zájemcům rádi poskytnou zástupci společnosti Micro-Epsilon.
