Za pokrokem v oblasti laserových snímačů

Bezkontaktní laserové snímače jsou jedním z významných nástrojů automatizace – umožňují kontrolu kvality a polohy dílů, a zároveň se vyznačují vysokou přesností, díky čemuž oplývají širokým využitím v průmyslu. Nová řada snímačů firmy Micro-Epsilon přichází na trh s novými funkcemi, jako je například technologie ASC či eliminace odleskového šumu.

Reklama

V portfoliu firmy Micro-Epsilon jsou bezkontaktní laserové snímače vzdálenosti těmi nejvšestrannějšími z nabízených produktů; díky pohodlnému používání nacházejí využití v nejrůznějších oblastech průmyslu. Lze je využít ke kontrole kvality výrobku, polohy jednotlivých dílů i částí nacházejících se ve stroji, čímž podstatně přispívají k automatizaci výroby.

Společnost Micro-Epsilon se u svých snímačů primárně zaměřuje na vysokou přesnost, což platí i u řad optoNCDT 1x20. Ta závisí, stejně jako je tomu u každé optické metody, na měřicím rozsahu – čím je rozsah delší, tím je linearita (tj. odchylka naměřené hodnoty vůči reálné hodnotě) horší. Měřicí rozsahy se pohybují od 10 mm do 500 mm, přičemž v základní řadě optoNCDT 1220 linearita dosahuje 0,1 % z měřicího rozsahu, a opakovatelnost dokonce 0,01 % z rozsahu. Vyšší řada optoNCDT 1320 se vyznačuje stejnou přesností, přičemž její výhoda spočívá v rozšířené podpoře rozhraní a softwarových funkcí. Nejvyšší ze základních řad, optoNCDT 1420, má linearitu 0,08 % a opakovatelnost je také lepší (již nelineárně).

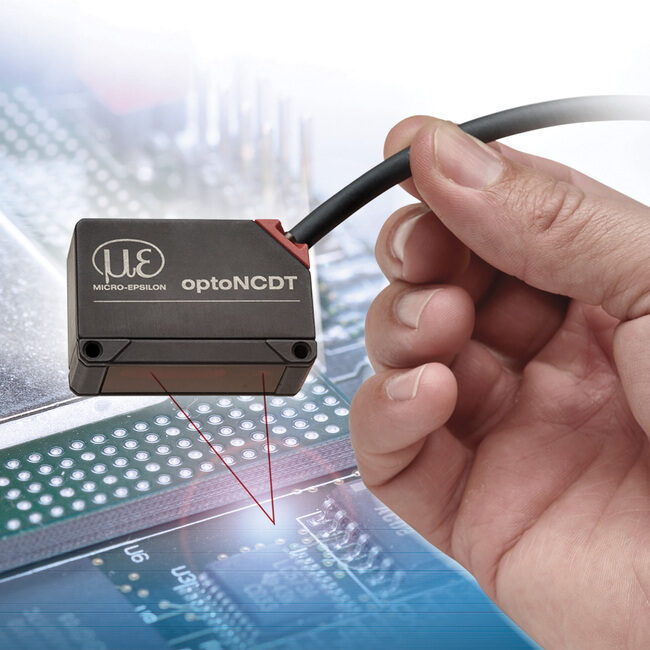

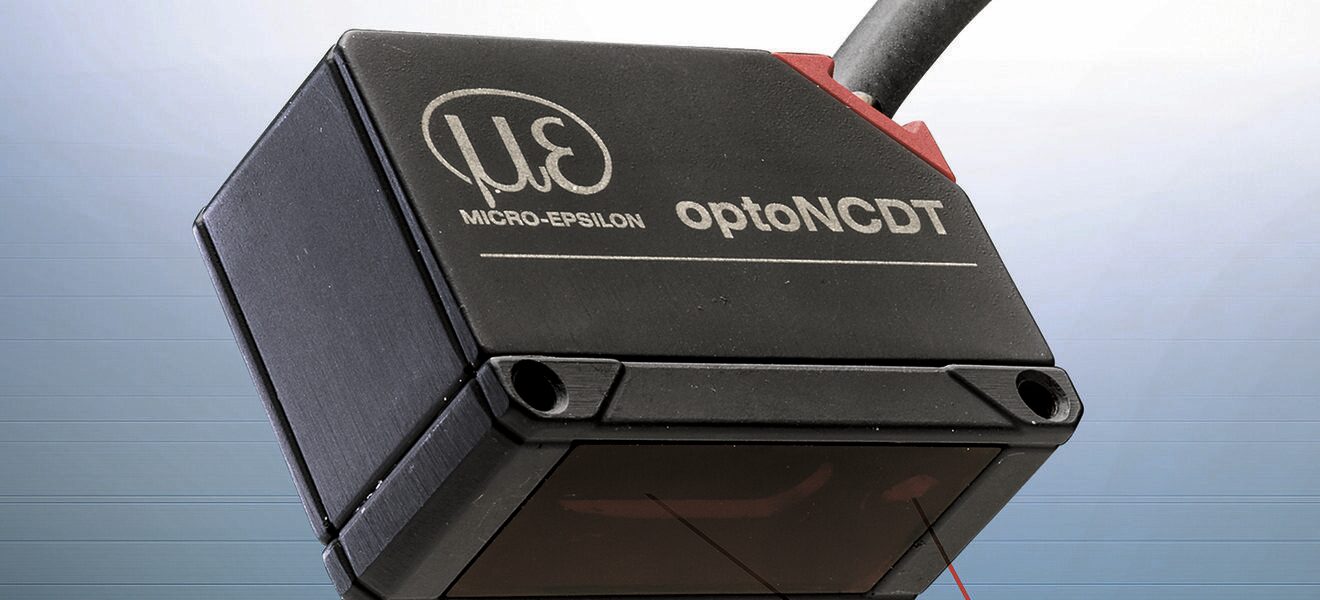

Kompaktní rozměry bezkontaktního laserového snímače optoNCDT jej předurčují k všestrannému použití. (Zdroj: Micro-Epsilon)

Výzvy a jejich řešení

I tento způsob měření má své specifické problémy – některé méně pokročilé laserové snímače kupříkladu nefungují na různě barevných a strukturovaných površích. Tento problém se však netýká snímačů optoNCDT od Micro-Epsilon, neboť ty využívají technologii ASC (advanced surface compensation), díky níž na barevnosti měřeného povrchu prakticky nezáleží.

V případě měření kovů vznikají odlesky, které mohou chvilkově posunout naměřenou hodnotu o několik milimetrů, přičemž pro tento jev se používá výraz šum. U řad 1220 a 1320 lze šumu předcházet jedině průměrováním a mediánem, oproti tomu řada 1420 již nabízí úpravu LL (laser line) do rozsahu 50 mm (pro delší rozsahy by tato úprava již neměla význam). Díky upravenému průzoru diody snímač ve výsledku netvoří bod, ale ovál, jinými slovy krátkou laserovou čáru. Snímač průměruje naměřenou hodnotu z větší plochy, a díky tomu dokáže odlesky částečně odfiltrovat.

Reklama
Reklama
Reklama

Některé fyzické problémy přesto obcházet nelze. Snímače fungují na základě laserové triangulace, při níž se odražený paprsek světla z laserové diody vrací na čip snímače, a tvoří tak pomyslný trojúhelník. Bude-li odraženému paprsku cokoliv stát v cestě, dojde k jeho zastínění a snímač nebude schopen měření. Výskyt tohoto jevu je částečně omezen díky velice kompaktní velikosti snímače (úhel odrazu je opravdu ostrý), a v některých případech pomáhá otočit snímač o 90°, avšak měřit hluboké otvory malých průměrů snímačem přesto nemůžeme.

Proti dalším obtížím fyzikální povahy, jako jsou prašnost či vysoká okolní teplota, pomáhá očištění povrchu vzduchem a vodní chlazení.

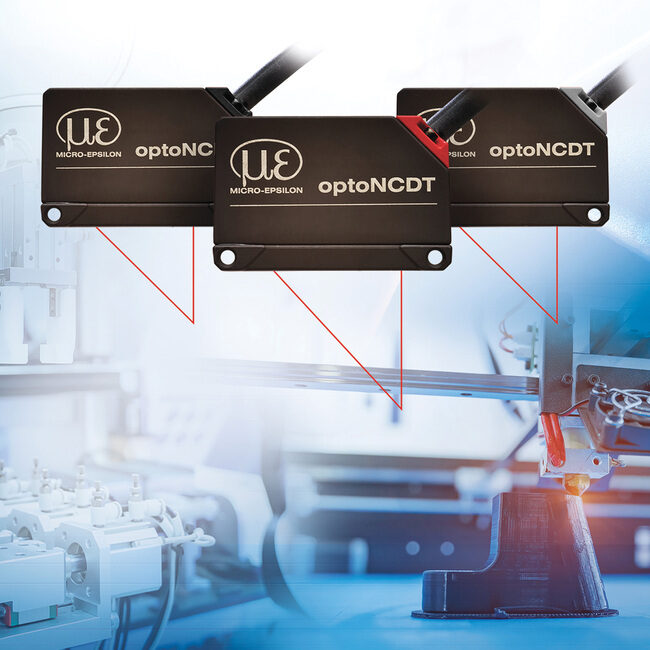

Snímače fungují na bázi laserové triangulace, kdy se odražený paprsek laseru vrací na čip, a tvoří tak pomyslný trojúhelník. (Zdroj: Micro-Epsilon)

Rychlejší, kompatibilnější

Hlavní změna se v letošním roce odehrála v oblasti výrobních postupů a materiálů, kde bylo dosaženo lepších vlastností snímače při zachování stejného designu. V rámci tohoto zlepšení došlo ke zvýšení měřicí frekvence – přístroj z řady 1220 zvládá v základu měřit rychlostí až 2 kHz a přístroj z řady 1420 až 8 kHz. Úpravami prošly také softwarové funkce snímače, ovšem při zachování zpětné kompatibility s verzemi předchozími. Stávající zákazníci proto na svém dosavadním nastavení nemusejí nic měnit.

Reklama

Další novinkou je chystaná podpora průmyslového rozhraní IO-Link přímo ze snímače, tj. bez nutnosti dalších externích převodníků.

V závěru je na místě zmínit, že v případech, kdy není třeba vysoké přesnosti – například je-li nutno pouze detekovat přítomnost výrobku či palety na pásu výrobní linky, lze uplatnit i cenově dostupnější typy snímačů, jako je přístroj optoCONTROL CLS1000 fungující na principu měření intenzity světla.
