Přesné měření velkých vzdáleností

Laserové dálkoměry Micro-Epsilon ze série optoNCDT ILR měří vzdálenosti různých povrchů s vysokou přesností i v řádu desítek až stovek metrů. Jsou určené k použití v náročném průmyslovém prostředí, a to jak vnitřním, tak venkovním. Umožňují rychlou a snadnou montáž, nastavení i kalibraci, a lze je propojit s dalšími zařízeními ve výrobním závodě.

Tento článek je součástí seriálu:
MSV – Mezinárodní strojírenský veletrh v Brně 2025
Díly
Reklama

Laserové dálkoměry se používají v různých průmyslových aplikacích – například v automobilovém průmyslu, logistice, výrobní technice nebo pro strukturální monitorování budov. V ocelárnách například kontrolují vzdálenosti k horkým a těžkým materiálům, jako jsou ocelové nosníky. Snímače jsou tak často vystaveny vysokým teplotám, silným vibracím a nečistotám. Odrazivé či horké povrchy a okolní světlo běžně mohou vést k nepřesným zpětným signálům, a tím ke zkresleným výsledkům měření, což však tyto senzory kompenzují.

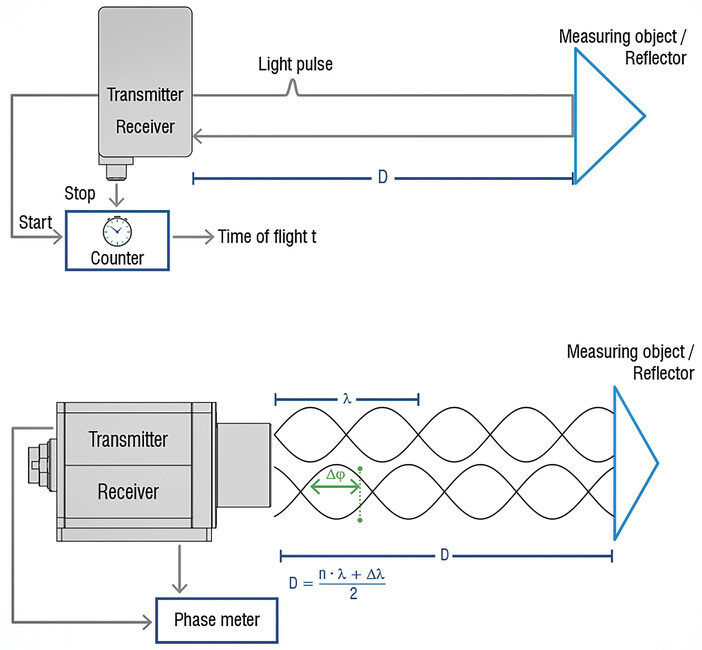

Senzory z řady optoNCDT ILR104x pracují na principu měření doby letu laserového paprsku (nahoře), zatímco senzory optoNCDT ILR3380 fungují podle principu fázového porovnání (dole). (Zdroj: Micro-Epsilon)

Různé materiály měřených povrchů, jako je karton, kov nebo plast, představují pro moderní senzory výzvu v podobě zajištění stabilních a spolehlivých měření. Společnost Micro-Epsilon proto vyvinula nové série laserových senzorů vzdálenosti optoNCDT ILR104x a optoNCDT ILR3800, jejichž účelem je co nejlépe zvládat tyto výzvy a zajistit vždy spolehlivé a vysoce přesné měření v každé aplikaci – nezáleží jim na povrchu měřených objektů, bez problémů zvládají i velké vzdálenosti, a krom toho se vyznačují výbornou konektivitou, snadným ovládáním i bezproblémovou údržbou.

Rozmanitosti povrchů i okolnímu světlu navzdory

Nová série ILR104x funguje na principu měření doby letu laserového paprsku (ToF), zatímco série ILR3800 využívá metodu fázového porovnání pro bezkontaktní měření vzdálenosti či rychlosti. Senzory jsou díky tomu schopny přesně měřit kritické povrchy – například horké kovy – z bezpečné vzdálenosti, a díky robustní konstrukci a kompaktnímu provedení lze senzory dlouhodobě a spolehlivě používat jak uvnitř, tak venku. Pro ještě stabilnější měření lze na cíl nalepit odrazku (pokud to aplikace dovoluje), čímž se vylepší kvalita signálu a prodlouží měřicí rozsah; například ILR3800 se standardním rozsahem 100 m mohou měřit vzdálenost odrazky až na 150 m.

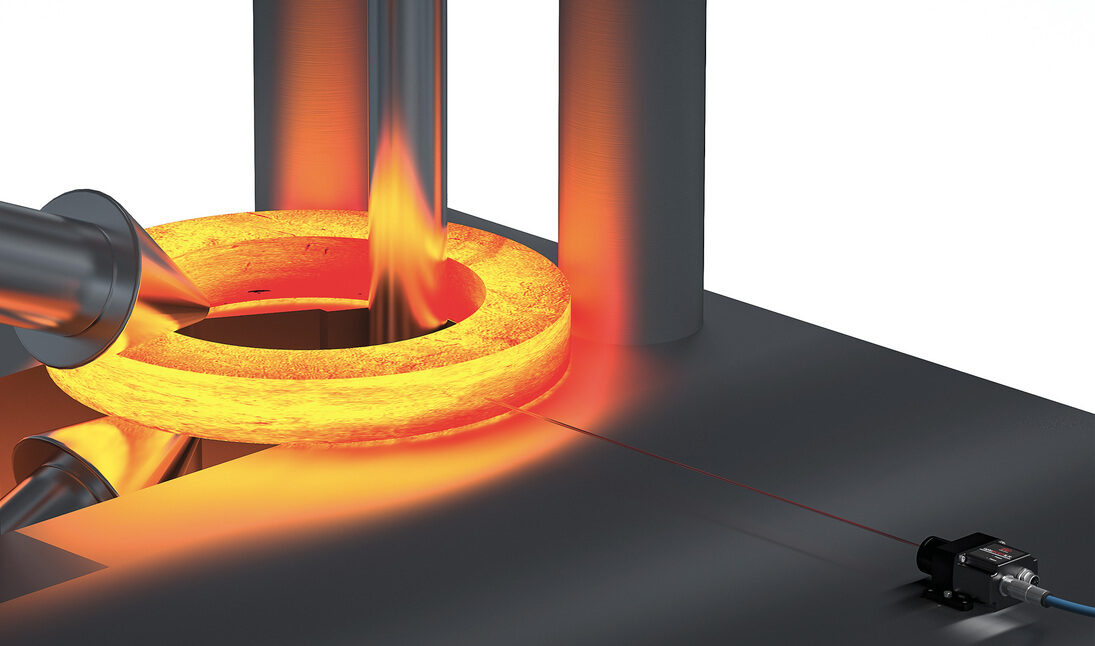

V metalurgickém průmyslu se kovy zpracovávají při teplotách až 1 100 °C. Průměr prstence během válcování lze průběžně monitorovat senzorem ILR3800-100-H, který zvládá extrémní teplotu měřeného materiálu. (Zdroj: Micro-Epsilon)

Snímače série optoNCDT ILR104x pracují na principu měření doby letu. To znamená, že laserová dioda v senzoru vysílá krátké laserové pulzy, které jsou promítány na měřený objekt, senzor následně zachytí odražené světlo a zaznamená čas letu pulzu tam a zpět. Integrovaná elektronika v senzoru spočítá vzdálenost a připraví signál pro analogový a digitální výstup.

Reklama
Reklama
Reklama

Na základě tohoto principu mohou senzory ILR1040 měřit vzdálenosti až do 10 m, přičemž model při použití odrazné fólie ILR1041 měří až do 60 m. Zařízení pracují s nastavitelnou měřicí frekvencí až 333 Hz a rozlišením 1 mm. Solidní opakovatelnost do 3 mm, linearita ±2 cm a vysoká teplotní stabilita menší nebo rovná 0,25 mm.K–1 samy o sobě zaručují spolehlivé výsledky; díky viditelnému červenému laseru třídy 1 není třeba žádných dodatečných ochranných opatření ani vyškoleného personálu. Senzory odolávají okolnímu světlu až do 50 000 luxů a mají životnost přibližně 85 000 hodin provozu.

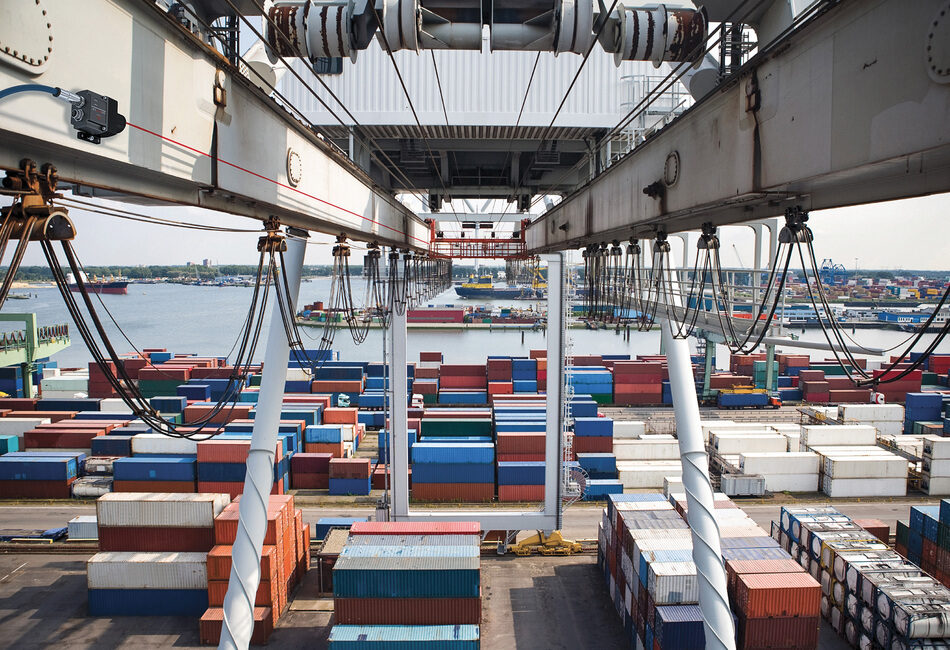

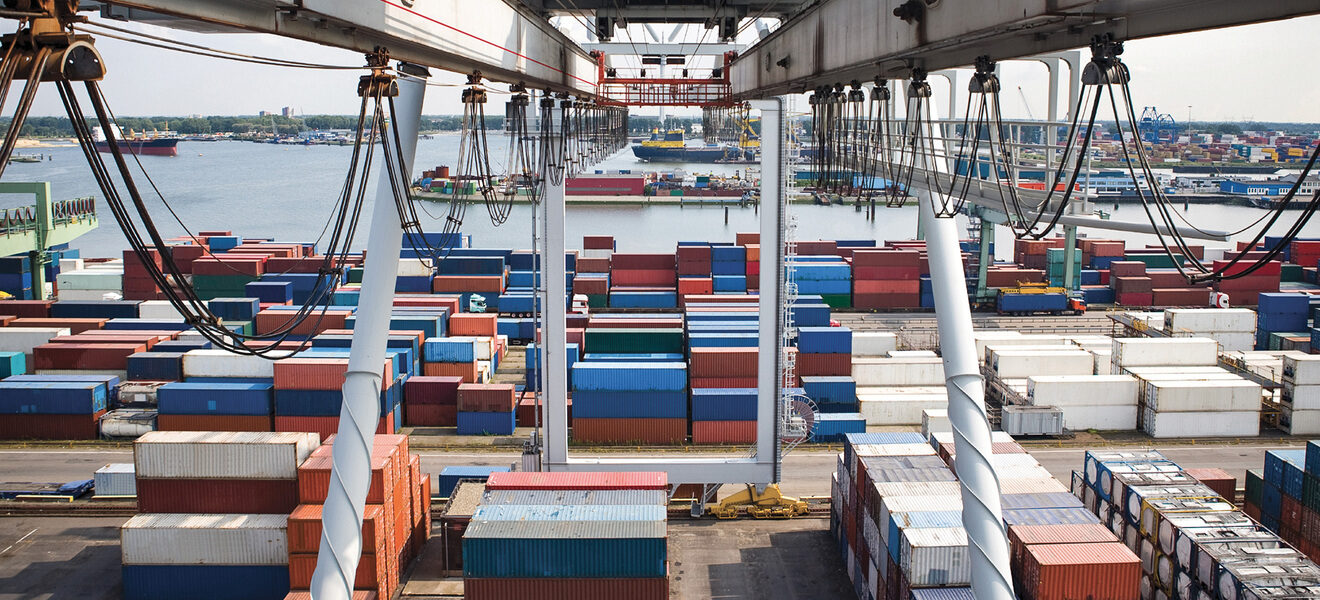

Díky velkým měřicím rozsahům jsou senzory jako optoNCDT ILR3800-100 používány například na portálových jeřábech. (Zdroj: Micro-Epsilon)

Díky otočnému výstupu kabelu a malým rozměrům (67,4 mm x 41,7 mm x 15 mm) lze senzory snadno instalovat i v těžko přístupných místech. Robustní plastové pouzdro s krytím IP69K odolá teplotnímu rozmezí od -30 do +60 °C. Snímač je tak vhodný pro široké spektrum aplikací, například v automatizaci pro detekci přítomnosti a monitorování kolizí. Ve smyslu údržby je výhodou, že senzory ILR104x lze pohodlně ovládat za provozu pomocí dvou tlačítek a otočného knoflíku přímo na zařízení. Integrátoři zase uvítají možnost digitální komunikace přes populární rozhraní IO-Link.

Vynikající přesnost i v náročných podmínkách

Senzory optoNCDT ILR3800 fungují na principu fázového porovnání – vyzařují vysokofrekvenčně modulovaný laserový paprsek s proměnlivou amplitudou. Vzdálenost cíle se určí podle změny fáze mezi vyslaným a přijatým signálem. Díky červenému laseru třídy 2 s vlnovou délkou 655 nm mají senzory přesné výsledky i na jinak obtížně měřitelných površích, jako jsou povrchy tmavé, strukturované či slabě odrazivé. Ani u laseru třídy 2 nejsou potřeba další bezpečnostní opatření, což šetří provozní náklady. Černé povrchy změří až na 30 m, bílé až na 100 m a pomocí odrazné fólie lze měřit až na 150 m. Lze měřit i rychle se měnící cíle různých materiálů, a to s linearitou ±1 mm (do 20 m) a rozlišením 0,1 mm. Senzor lze snadno zarovnat pomocí integrované montážní desky se čtyřmi šrouby.

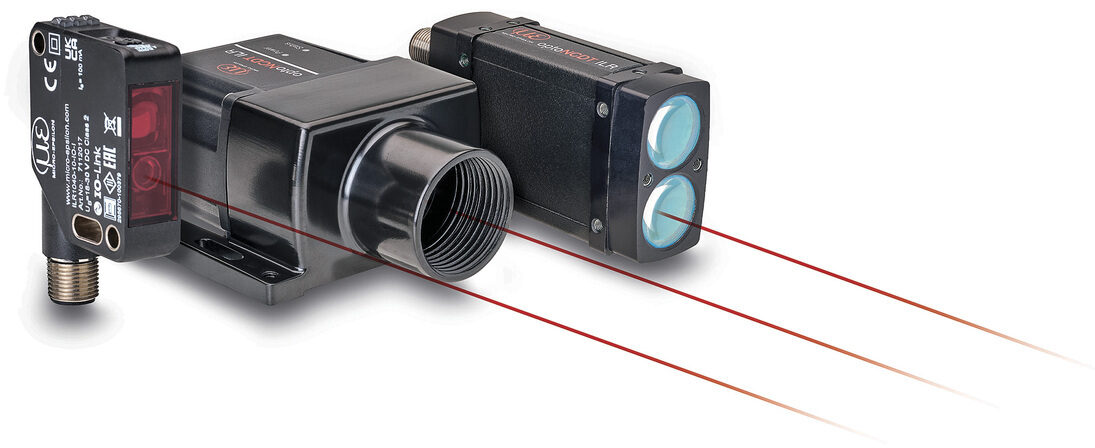

Laserové snímače vzdálenosti z řady optoNCDT ILR104x měří vzdálenosti až do 10 m bez reflexní fólie (ILR1040) a až do 60 m (ILR1041) s reflexní fólií při nastavitelné měřicí frekvenci až 333 Hz. (Zdroj: Micro-Epsilon)

Snímač má čtyři integrované měřicí módy, které umožňují přizpůsobit měření na míru aplikaci. Pro rychlé aplikace dobře měřitelných cílů je dostupný režim FAST, kdy snímač vždy měří maximální rychlostí 20 Hz. Pro složité povrchy je pak vhodný režim AUTO, který přizpůsobuje expoziční dobu na úkor frekvence měření, takže dálkoměr měří především stabilně a frekvence je přizpůsobena povrchu měřeného objektu.

Reklama

I v náročných podmínkách mají dálkoměry spolehlivé výsledky, neboť jsou chráněny proti prachu a stříkající vodě robustní konstrukcí s hliníkovým pouzdrem (IP67). Kompaktní provedení (113 mm x 43,5 mm x 71 mm) a nízká hmotnost umožňují využití nejen v automatizaci, ale i na dronech pro měření ze vzduchu. Varianta ILR3800-100-H má integrovaný topný článek pro provoz v teplotách od -40 do +55 °C, což umožňuje dlouhodobé použití venku. Analogový výstup 4–20 mA s rozlišením 16 bitů zajišťuje plynulý výstupní signál. Dvě stavové kontrolky LED indikují intenzitu odrazu a připravenost k provozu, což usnadňuje nastavení i provoz.

Senzory ILR3800 lze snadno ovládat pomocí softwaru sensorTOOL od Micro-Epsilon, který umožňuje rozsáhlé možnosti konfigurace a jednoduché uvedení do provozu. Software umožňuje detekci a export dat pro rychlé vyhodnocení procesů. Dálkoměry série ILR3800 lze pomocí volitelného rozhraní připojit přes RS422, USB, Profinet, Ethernet/IP nebo EtherCAT, a v budoucnu je plánován i IO-Link.


Umístění expozice firmy Micro-Epsilon na MSV 2025:
pavilon F, stánek 90
