Veletržní expozice - zážitek z reálného světa

Žijeme v době, kdy jsme ve stále větší míře vystavováni virtuálnímu prostředí. V některých případech nám to může usnadnit život a ušetřit nemálo času (například ve styku se státními úřady), jindy to vede k pomýlení a následným chybným rozhodnutím. Proto je často nezbytné některé věci vidět na vlastní oči a doslova si je osahat. K tomu nám dávají příležitost veletrhy, kde vystavovatelé své výrobky předvádějí.

Tento článek je součástí seriálu:
MSV – Mezinárodní strojírenský veletrh v Brně 2025
Díly
Ondřej Svoboda

Jednatel a spolumajitel společnosti Misan. Vystudoval čtyřleté gymnázium. Z mimoškolních aktivit se věnoval prakticky denně sportu. Po ukončení doktorského studia na ČVUT a nástupu do zaměstnání si dálkovou formou doplnil vzdělání v elektrotechnice (výuční list) z důvodu získání oprávnění pracovat samostatně na zařízeních pod napětím (vyhláška 50). Jeho volba padla na Strojní fakultu ČVUT, specializaci „výrobní stroje a zařízení“. Po ukončení doktorského studia spojeného se zaměstnaneckým poměrem ve Výzkumném centru pro strojírenskou výrobní techniku a technologii RCMT na Fakultě strojní ČVUT v Praze pracoval po dobu jednoho roku ve výrobním závodě jednoho z japonských výrobců obráběcích strojů v Anglii. Poté přišel do rodinné firmy Misan, kterou jeho otec spoluzakládal. Věří, že směřování jeho firmy najde pozitivní odezvu v českém průmyslu, jehož budoucnost vidí právě v zaměření na složité a přesné výrobky vyráběné s nejvyšší produktivitou.

Reklama

Nástroje a možnosti marketingu jsou ve virtuálním světě ohromné a neustále se rozvíjejí. Správné posouzení reálných věcí – strojů a zařízení, které mají ve skutečném světě vykonávat práci, u níž je potřebná mimo jiné síla a přesnost – vyžaduje jiný přístup. Tato zařízení totiž musí mít reálné vlastnosti, zejména mechanické charakteristiky (tuhost, tlumení). Člověk je díky přírodě vybaven smysly, které mu umožňují vnímat a posuzovat mechanické charakteristiky strojů, musí však mít možnost si na ně sáhnout, vnímat vibrace, které tyto stroje vytvářejí, a slyšet a vidět je bez zkreslení (zkrášlení). Proto je úloha veletrhů a výstav stále nezastupitelná. Je to zážitek poskytovaný reálným světem.

Dalším aspektem veletrhů je kouzlo osobního setkání a osobní komunikace. Lidé komunikují jinak, pokud se setkají tváří v tvář, funguje zde řeč těla a další okolnosti, které se do virtuálního prostředí přenést nedají. Velice rychle se projeví, kdo je skutečným odborníkem a kdo jen „papouškuje“ několik naučených frází.

V neposlední řadě výstavy a veletrhy, ze své podstaty, vytvářejí podhoubí pro osobní inspiraci. Pokud jde o konkrétní technický problém, někdy dochází až k jakémusi prozření. Oborový veletrh je pro taková prozření ideální platformou, daleko spíše než virtuální prostředí celosvětové sítě, zaplavené „tunami“ balastu a zatížené upřednostňujícími algoritmy ohnutými na stranu těch, kteří zaplatí více.

Stánky společnosti Misan na letošním Mezinárodním strojírenském veletrhu v Brně vám poskytnou inspiraci z různých oblastí obrábění i kovového 3D tisku.

Najdete nás jak v pavilonu P, tak v pavilonu A1 – vždy s reálnými stroji a reálnými ukázkami jejich schopností a práce.

Reklama
Reklama
Reklama

Automatizovaná obráběcí buňka

Z hlediska umístění i velikosti bude centrem expozice výrobní/obráběcí buňka na výrobu tvarově složitých součástek z rotačně symetrických přířezů materiálu. Koncepce buňky umožňuje z hlediska zapojených obráběcích strojů výrobu širokého sortimentu tvarově rozdílných součástí. Prvním ze strojů je soustružnické centrum se dvěma vřeteny, jednou revolverovou hlavou (s poháněnými nástroji) a osou Y. Druhým strojem je víceúčelové pětiosé soustružnicko-frézovací centrum. Oba stroje jsou automaticky zakládány dvěma průmyslovými roboty, které si mohou rozpracovaný dílec vzájemně (přes odkládací místo) předávat. Součástí automatizovaného pracoviště je také laserové popisovací zařízení. Zapojené obráběcí stroje a jejich základní charakteristiky:

Automatizované pracoviště Misan s obráběcími centry Okuma a Brother. (Zdroj: Misan)

Okuma LB3000 EXIII MYW800

  • maximální obráběný průměr 340 mm;
  • počet míst revolverové hlavy 12 (všechna místa jsou poháněná);
  • zdvih osy Y 115 mm.

Brother M200Xd1-5AX

  • maximální obráběný průměr 300 mm;
  • maximální obráběná délka 300 mm;
  • kapacita zásobníku nástrojů – 28 pozic.

Automatizované leštění

Druhým automatizovaným pracovištěm je systém pro dokončování povrchu povlakovaných řezných nástrojů. Klíčovou technologickou operaci zde vykonává lešticí stroj Okamoto AeroLap, který elastické částice nesoucí abrazivum metá  vysokou rychlostí proti napovlakovanému povrchu řezné části stopkových fréz či vrtáků. Dosahovaná jakost povrchu odpovídá zrcadlovému lesku a měřitelně prodlužuje životnost řezných nástrojů. Automatizovaný provoz zde zajišťuje jeden průmyslový robot, sloužící současně jako řídicí element celého pracoviště.

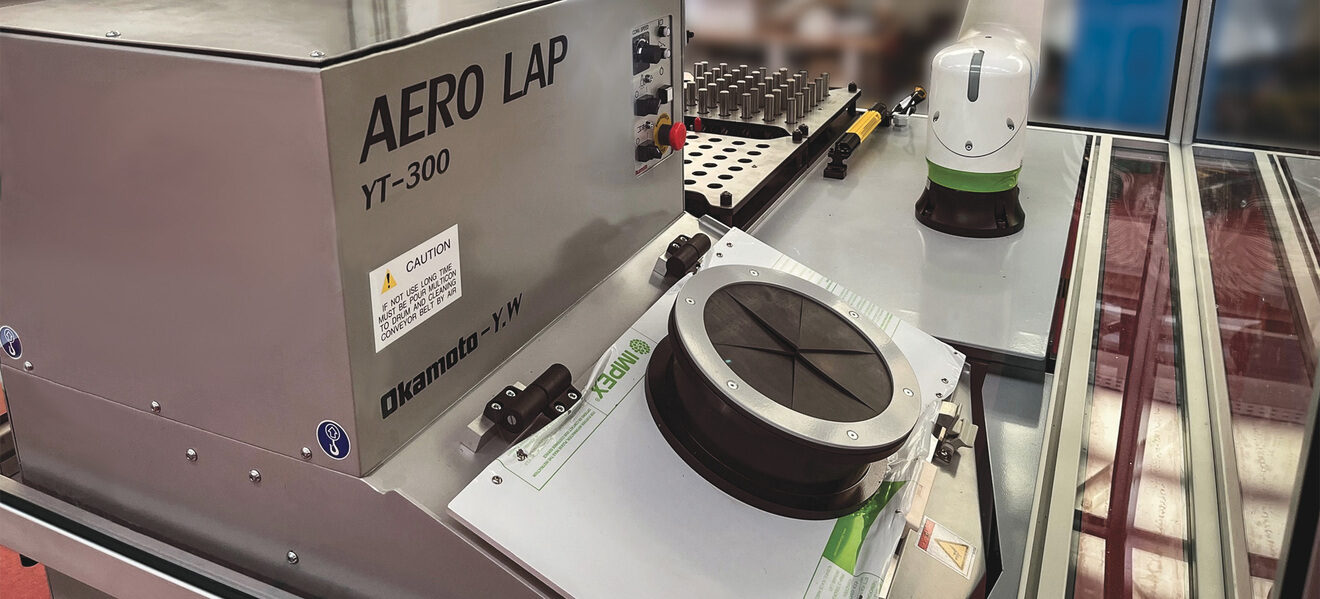

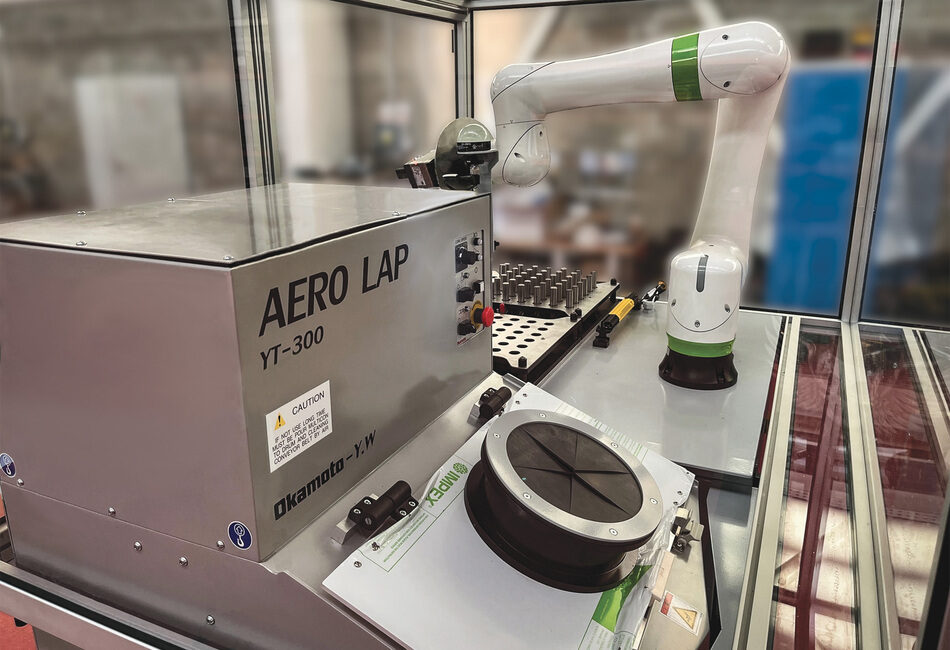

Automatizované lešticí pracoviště Okamoto Aerolap. (Zdroj: Misan)

Okamoto Aerolap

  • maximální rozměry leštěného dílce 300 x 300 mm;
  • lešticí médium MultiCorn.

Odjehlovací obráběcí centrum

Letošní novinku v sortimentu japonského výrobce Brother představuje unikátní odjehlovací obráběcí centrum DG-1. Jedná se o výrobní zařízení vyvinuté specificky pro odjehlování odlitků ze slitin neželezných kovů – tyto slitiny se v poslední době čím dál častěji vyskytují v automobilovém průmyslu. Odjehlování odlitků je v českém prostředí často prováděno ručně, občas roboticky a někdy také až v rámci obrábění odlitků na (drahých) obráběcích strojích. Centrum DG-1 je navrženo speciálně pro odjehlování a navíc je vybaveno velice intuitivním způsobem seřizování, které nevyžaduje žádné znalosti ISO programování. Při automatickém provozu stroje je neustále monitorováno momentové zatížení frézovacího vřetene, což umožňuje adaptivně reagovat na tvarové odchylky jednotlivých odlitků.

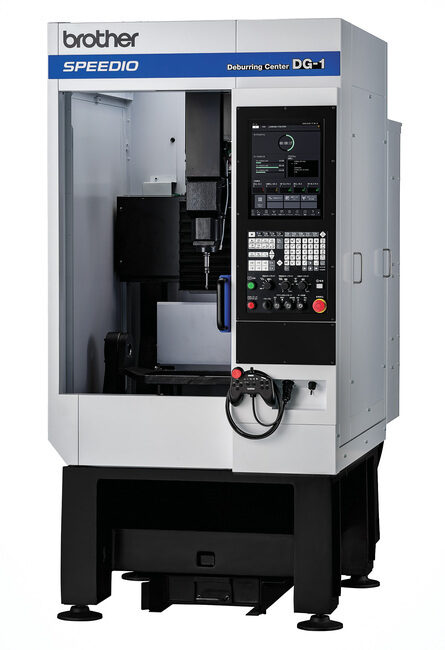

Odjehlovací stroj Brother DG-1. (Zdroj: Misan)

Brother DG-1

  • rozjezdy os X/Y/Z 500/300/275 mm;
  • maximální otáčky frézovacího vřetene 20 000 ot.min−1;
  • maximální pracovní posuv 30 m.min−1.

Frézování stromečkových závěsů lopatek

Unikátní technologie frézování stromečkových závěsů lopatek pomocí patentovaných fréz PAGODE bude prezentována na svislém pětiosém obráběcím centru Okuma Genos M460V-5AX. Stromečkové závěsy nacházejí široké uplatnění zejména v energetickém a leteckém průmyslu. Každý stupeň turbíny disponuje desítkami závěsů a jejich výroba je časově velmi náročnou operací a navíc jde o obrábění vysoce legovaných materiálů. Vhodný obráběcí stroj se musí vyznačovat jak vysokou tuhostí, tak vysokou přesností, což jsou typické charakteristiky japonských strojů Okuma. Robustní centrum Genos M460V-5AX je připraveno pro nejrůznější úlohy od pětistranného obrábění až po dokončovací operace se souvislým řízením v pěti osách. Osazeno je nejnovějším řídicím systémem OSP-P500M, který kompletně pochází z domácí dílny výrobce stroje a proslavil se mimo jiné svými schopnostmi při řízení rozměrných portálových strojů, na nichž prakticky všechny japonské automobilky vyrábějí formy pro lisovací nástroje.

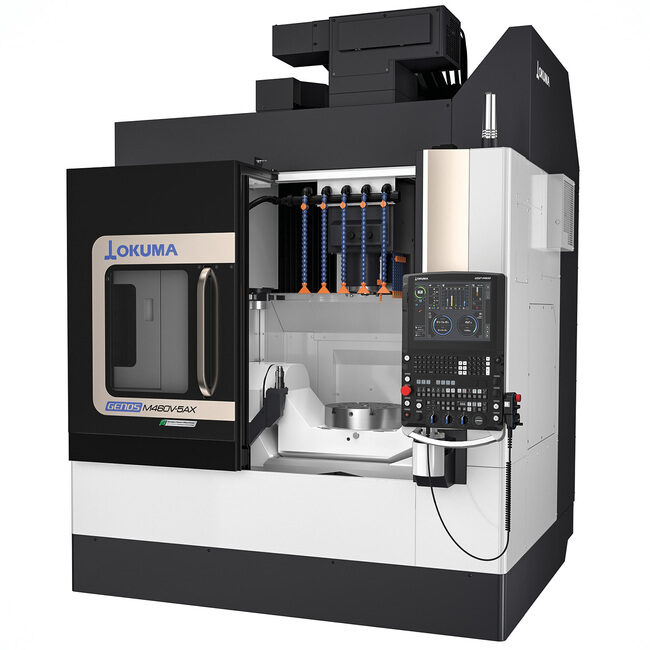

Pětiosé obráběcí centrum Okuma Genos M460V-5AX. (Zdroj: Misan)

Okuma Genos M460V-5AX

  • maximální rozměry obráběného dílce: průměr 600 mm, výška 400 mm;
  • maximální otáčky frézovacího vřetene 15 000 ot.min−1;
  • maximální pracovní posuv 32 m.min−1.
Reklama

Přesná bruska s otočným stolem

Technologie broušení má v řadě aplikací stále nezastupitelnou úlohu, ať už se jedná o požadavky na velmi vysokou, případně specifickou jakost povrchu, nebo o požadavky na mimořádnou geometrickou a tvarovou přesnost výrobků. Broušení se uplatňuje v nejrůznějších průmyslových odvětvích, mimo jiné i díky své schopnosti opracovávat dílce z extrémně tvrdých a exotických materiálů, například z průmyslové keramiky. Prezentovaný stroj Okamoto PRG-6iQ je číslicově řízenou bruskou se dvěma simultánně řízenými osami a rotačním stolem. Je tak vhodný například pro vícestupňové broušení rotačních přírub nebo také pro produktivní broušení čel rotačních dílců v sériové výrobě (typicky jde o broušení čel ložiskových kroužků). Řízení stroje zajišťuje velmi oblíbený intuitivní dialogový systém Okamoto iQ.

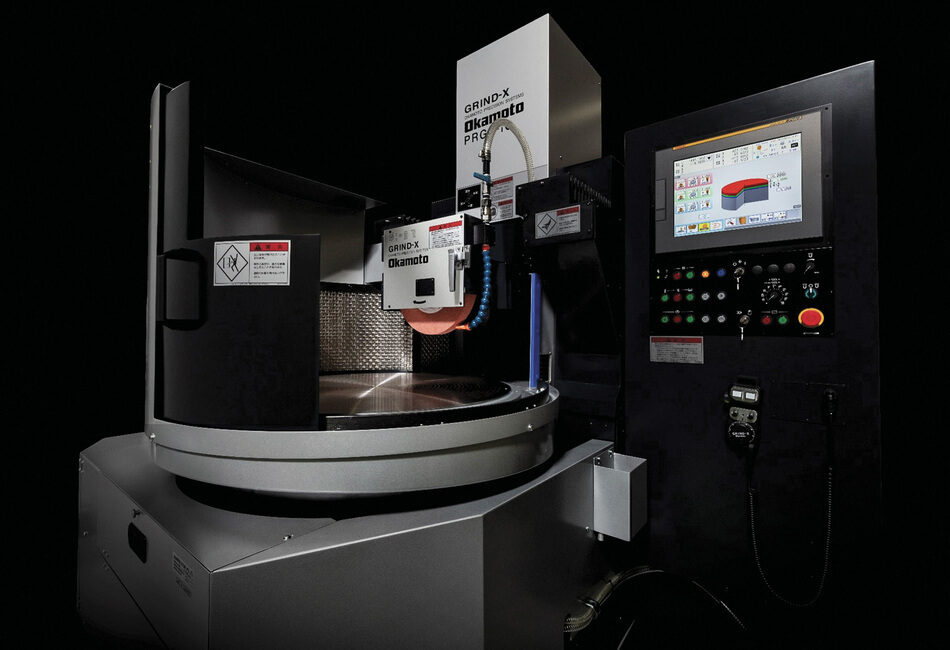

Okamoto PRG-6IQ je číslicově řízenou bruskou se dvěma simultánně řízenými osami a rotačním stolem. (Zdroj: Misan)

Okamoto PRG-6iQ

  • průměr magnetického sklíčidla 600 mm;
  • maximální průměr brousicího kotouče 355 mm.

Aditivní výroba kovových dílů

Součástí expozice společnosti Misan v pavilonu A1 bude 3D tiskárna Colibrium Additive M2, zajišťující zpracovávání kovových práškových materiálů. Zařízení pracuje se základnou o velikosti 250 x 250 mm a může stavět až do výšky 350 mm. Zpracovávané materiály sahají od zlata přes korozivzdorné a teplotně odolné oceli až po slitiny hliníku a titanu. Aditivní výroba nabízí zcela nové možnosti konstruování i výroby nových dílů v letectví a kosmonautice, jakož i v medicínské výrobě, kde má již své nezastupitelné postavení. Úspěšné aplikace se vyskytují také ve výrobě forem a obecně ve výrobě prototypové. V poslední době se tato technologie uplatňuje také ve zbrojní výrobě.

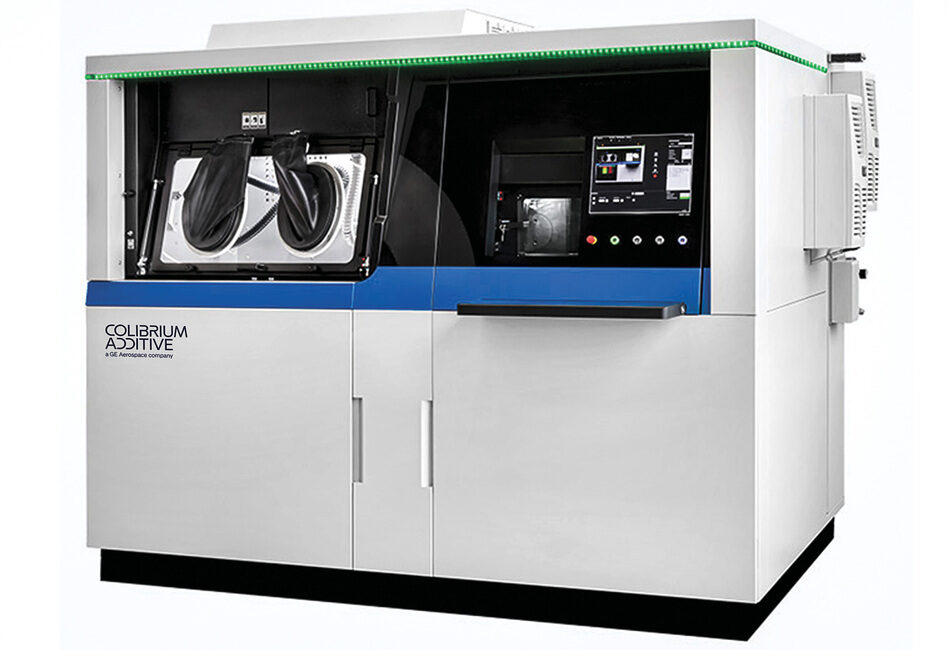

3D tiskárna Colibrium Additive M2 series 5 vytváří díly z kovových práškových materiálů. (Zdroj: Misan)

Colibrium Additive M2 series5

  • tloušťka spékané vrstvy 25–120 μm;
  • výkon vláknového laseru 400 W;
  • průměr ohniska svazku 70–500 μm.

Umístění expozic firmy Misan na MSV 2025:
pavilon P, stánek 116; pavilon A1, stánek 003
