Nový stroj: snížení tolerance na polovinu

Při současných požadavcích na kvalitu obrobků, které lze dosáhnout na obráběcích centrech, vyvstává otázka, zda jsou další pokroky vůbec možné. Firma Röders, již v České a Slovenské republice zastupuje firma Stroje JMK, tuto výzvu přijala.

Tento článek je součástí seriálu:
MSV – Mezinárodní strojírenský veletrh v Brně 2025
Díly
Reklama

Mnoho let zkušeností a rozsáhlé pokroky v designu, řídicí a regulační technologii nám daly hluboké porozumění našim strojům. To nám pomáhá určit, které komponenty můžeme vylepšit pro dosažení vyšší přesnosti, a které zvýšení přesnosti naopak nepomohou či jen stroj prodraží,” vysvětluje Jürgen Röders, generální ředitel a majitel společnosti Röders.

Jürgen Röders před strojem RPT800DSH ve výrobní hale říká: „Díky našim dlouholetým zkušenostem s aplikacemi a rozsáhlému vlastnímu vývoji v oblasti konstrukční, řídicí a regulační techniky jsme získali velmi detailní znalosti o našich strojích.“ (Foto: Fiedelmann)

U své nové řady strojů RPT vychází Röders ze svého know-how a stávající řady vysoce přesných strojů RXP, jejichž vývoj trvá nepřetržitě od roku 2004.

Tepelné vlivy

Tepelné vlivy, konkrétně teplotní spád v okolí stroje, patří stále k největším zdrojům nepřesností během obrábění a jsou často zákazníkem podceňovány. Zlepšení stability teploty v okolí pozitivně ovlivňuje i přesnost obrábění. Opatření vyžadují průmyslové klimatizační technologie, které jsou energeticky náročné, což je v rozporu se současnými trendy. Röders se soustředil na udržení přesné geometrie stroje i za podmínek, které nejsou v okolí stroje ideální.

Pro vývoj tohoto projektu firma Röders vybudovala speciální temperované místnosti vždy pro jeden stroj s možností specifických teplotních podmínek. Toho bylo dosaženo vytvořením speciálního řídicího systému Röders, který přímo řídí standardní klimatizační jednotku, jež maximálně přesně drží stabilní teplotu v klimatizovaných místnostech. Tím bylo možné vytvořit standard, který představuje, čeho je možné dosáhnout při ideálních podmínkách. Na druhou stranu lze vytvořit jakékoliv teplotní výkyvy a analyzovat chování stroje, zejména sledovat pohyb nulových bodů.

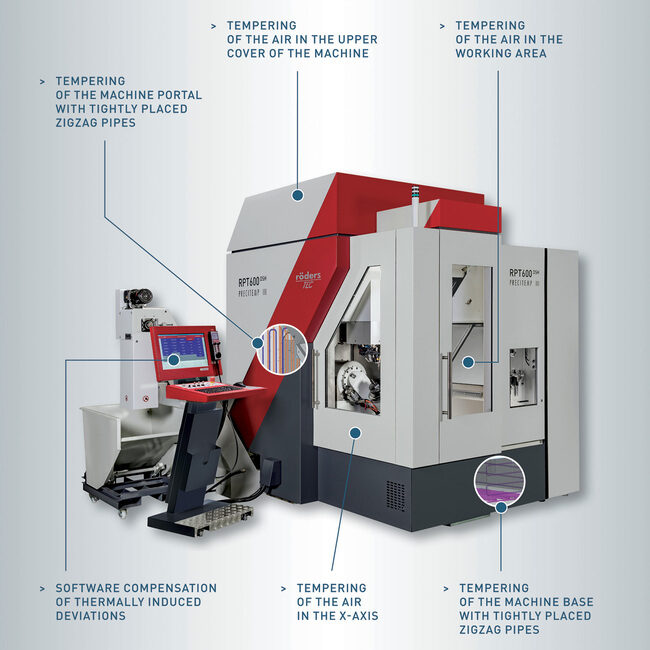

Nové stroje RPT lze vybavit konceptem Precitemp od společnosti Röders pro dosažení požadované úrovně přesnosti, díky čemuž jsou imunní vůči teplotním výkyvům v místě instalace. (Zdroj: Röders)

Je známo, že stroj, jehož komponenty jsou ideálně teplotně řízeny, bude stabilní i přes okolní teplotní výkyvy. Konstruktéři v Röders vědí, že to by znamenalo velké vynaložené úsilí i extrémně vysoké dodatečné náklady. Röders proto nabízí koncept se třemi úrovněmi vybavení. Stroje jednotlivých úrovní byly testovány po dlouhý časový interval s různými teplotními výkyvy. Takto vznikly tři různé úrovně přesností podle požadavků zákazníků. Röders je nazývá Precitemp I, II a III. V závislosti na variantě jsou do částí stroje integrovány různé počty okruhů s chladicí kapalinou a je řízena teplota vzduchu ve stroji. Zůstatkové, byť minimální, odchylky jsou kompenzovány softwarově. Výsledky s plným vybavením jsou působivé. Je možné například udržet stroj geometricky přesný do ±1 µm při výkyvech okolní teploty ±3 K.

Reklama
Reklama
Reklama

Tento přístup může být výhodný pro uživatele provozující stroje od různých výrobců s různými procesy v jedné hale, kdy ne všechny stroje musí obrábět s vysokou přesností. Pak není třeba instalovat drahou klimatizaci pro celou halu, pokud jen jeden stroj má dosahovat vysoké přesnosti a je vybaven interní technologií na minimalizaci vlivů teplotního spádu. Tento přístup šetří náklady, a obzvláště energii.

Předpokladem je, aby vnitřní zdroje tepla přesného stroje, např. vřeteno a motory os, neměly žádný vliv na geometrii stroje. To je však u společnosti Röders již dlouho standardem, a to u všech strojů RXP. Například změna teploty frézovacího vřetena je v ose Z ošetřena konceptem použitím speciálního temperovaného pouzdra se dvěma okruhy s vysokým průtokem. Externí bezkontaktní senzor monitoruje délkovou roztažnost hřídele vřetena, aby se ještě zvýšila přesnost obrábění v ose Z. Dále např. při souřadnicovém broušení s rychlým kmitáním lze volitelně temperovat i vodicí lišty.

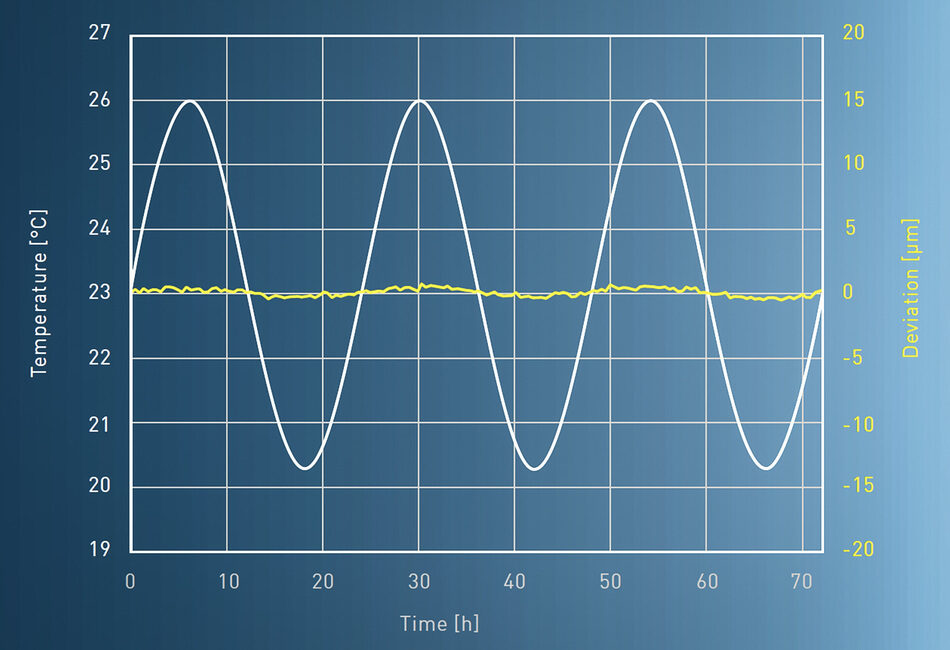

Teplotní křivka a závislost nulového bodu: při maximálním vybavení Precitemp III zůstává nulový bod stroje RPT na hodnotě +/-1 µm i při teplotních výkyvech +/-3 K. (Zdroj: Röders)

Konkrétně u pětiosých strojů bylo nutné další zlepšení jejich tepelných charakteristik s ohledem na konstrukci sklopně otočného stolu. U nové řady jsou ložiska a stoly sklopně otočných jednotek nyní také temperovány. To výrazně snižuje odchylky při vyšších rychlostech. Kromě toho lze zbytkové chyby kompenzovat pomocí softwarových algoritmů, takže vyšší rychlosti již téměř neovlivňují přesnost obrábění.

Mechanická přesnost a kvalita povrchu

U pětiosých strojů je sklopně otočný stůl často klíčový pro dosažení přesnosti bez ohledu na tepelné vlivy. Z tohoto důvodu ho společnost Röders dále optimalizovala z hlediska výrobních tolerancí u použitých komponentů, což významně přispělo ke zvýšení přesnosti.

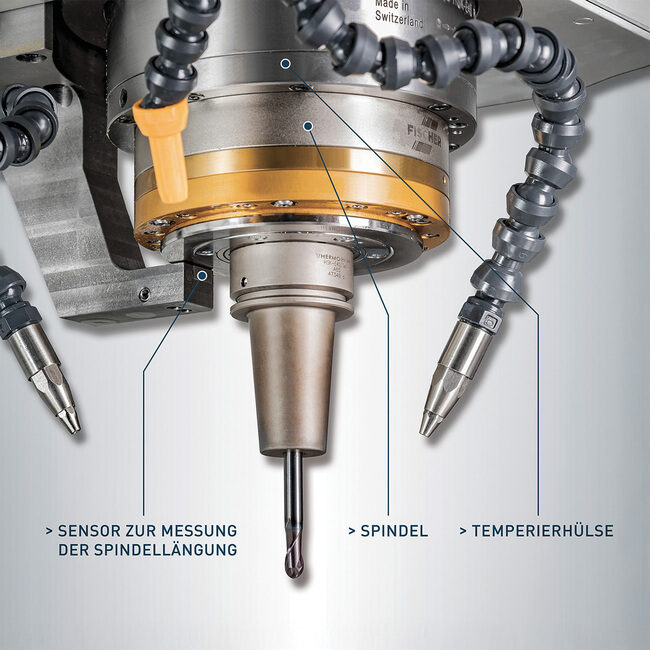

Vřeteno s teplotním pouzdrem ​​a senzorem HG: frézovací vřeteno je tepelně izolováno od osy Z teplotním pouzdrem ​​s vysokým průtokem. Dilatace hřídele vřetena se měří externím bezkontaktním senzorem. (Zdroj: Röders)

Nové stroje RPT díky tomu vynikají nejen zvýšenou přesností své kinematiky, ale také přesností frézovaných obrobků. Měření provedená při vývoji na strojích a také první praktické zkoušky v technickém centru společnosti Röders ukazují, že tolerance obrábění se ve srovnání se stroji RXP snížily na polovinu. Dosažitelná přesnost samozřejmě do značné míry závisí také na procesu obrábění.

Zástupce vedoucího technického centra Sebastian Knaack říká: „Za předpokladu vhodné volby procesu obrábění umožňují nové stroje RPT od společnosti Röders skutečný skok vpřed.“ (Zdroj: Röders)

Jelikož se parametry ovlivňující vysokou přesnost a vysokou kvalitu povrchu do jisté míry liší, bylo nutné v tomto ohledu provést výzkum i u stávající řady strojů RXP. Při investici do nové řady strojů RPT chtěla společnost Röders nové poznatky zohlednit i u stávající řady RXP. Zároveň však firma chtěla zachovat velmi tuhá a ekonomicky výhodná válečková vedení v lineárních osách, která se osvědčila zejména vysokou dynamikou os a výbornými vlastnostmi při hrubovací operacích. Nabídka od renomovaného výrobce vedení na společný vývoj vylepšení vlastností vedení tak přišla ve správný čas.

Reklama

Během frézování jsou pro kvalitu povrchu zásadní příčné posuvy kolmé ke směru pohybu osy posuvu. I když se pohybují v oblasti mikronů, mohou mít vliv na kvalitu povrchu při obrábění obrobku po frézovacích drahách kulovou frézou. Optimalizací válečkových vodicích vozíčků bylo nakonec možné tyto příčné pohyby výrazně zredukovat. Röders nyní tuto technologii nazývá Nanotol. Odlišuje nové stroje RPT od řady RXP a výrazně zlepšuje přesnost os.

Design a ergonomie

Jako společnost zaměřující se na nejlepší technologii jsme historicky považovali vzhled našich strojů za druhořadý, na prvním místě byl vždy technický výkon. V extrémním případě jsme kvůli vzhledu našich strojů někdy dokonce přišli o zakázku,“ vysvětluje Jürgen Röders a dodává: „Atraktivní design stroje však nemusí nutně vést k výraznému zvýšení nákladů, pokud tyto aspekty zahrnete do počáteční fáze návrhu. U tohoto vývojového projektu jsme se rozhodně chtěli zaměřit i na tento aspekt.

Výsledkem je opravdový fešák s dynamickým a moderním vzhledem.

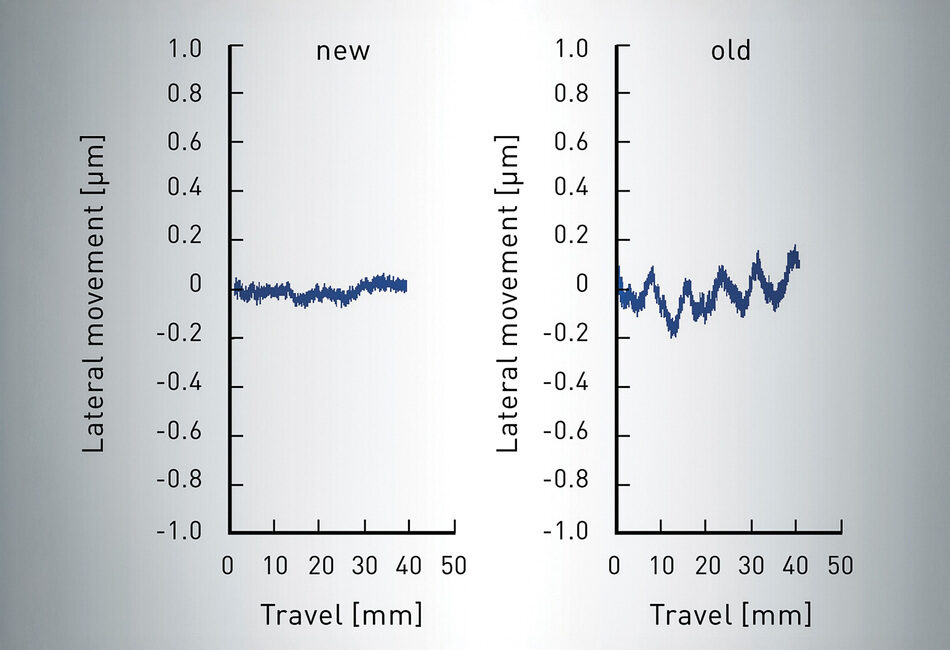

Porovnání provozních charakteristik vedení s konceptem vedení Nanotol a bez něj. (Zdroj: Röders)

Design ale není všechno. Proto vedení firmy Röders vyhodnotilo zpětnou vazbu na ergonomii od zákazníků používajících zdejší stroje RXP i od vlastního technického centra. Zároveň bylo pro společnost důležité zachovat výhody předchozích strojů, jako je dobrá viditelnost a přístupnost do pracovního prostoru ze dvou stran a také snadná automatizace.

Dosáhli jsme tak mnoha vylepšení v detailech, které usnadňují život obsluze strojů, jako je např. otevírání dveří stisknutím tlačítka namísto otočení madla a nový koncept osvětlení pracovního prostoru, kdy je světlo směrováno na obrobek s ohledem na zorné pole obsluhy. Kromě toho rozváděč u řady RPT stojí na nožkách nezávisle vedle něj, takže pohyby nebo vibrace stroje, např. během vysoce dynamického obrábění nebo hrubování, nesnižují životnost elektroniky,“ říká Jürgen Röders.

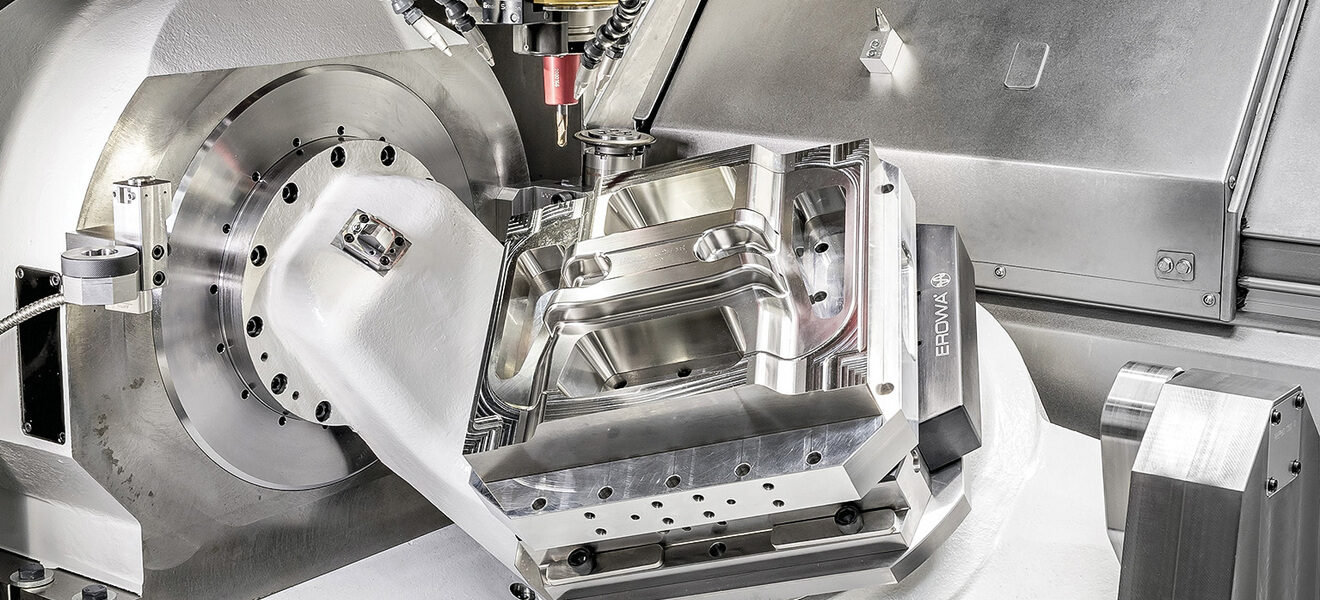

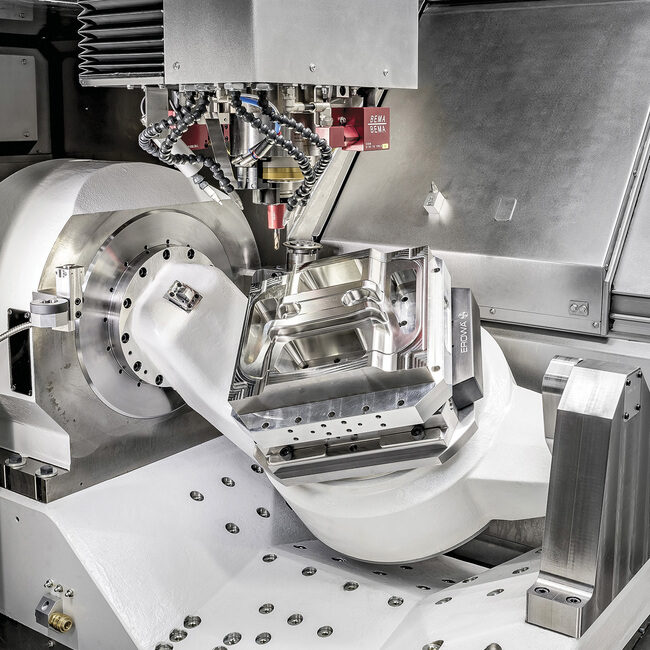

Pracovní prostor RPT800DSH s otočnou jednotkou s uložením na obou stranách. (Zdroj: Röders)

V současné době firma Röders nabízí dvě velikosti řady RPT, a to pětiosé stroje RPT800DSH a RPT600DSH. V závislosti na aplikaci může být vybaven různými vřeteny a mnoha opcemi. Stroje se nabízejí i ve tříosé verzi.

Další stroje pro novou řadu RPT budou následovat. Snaha o vylepšení i stávajících strojů RPT se však samozřejmě nezastaví na současné úrovni,“ uzavírá Jürgen Röders.


Umístění expozice firmy Stroje JMK na MSV 2025:
hala P, stánek 17
