Efektivní obrábění nerezových materiálů

Společnost Horn rozšiřuje svůj nástrojový systém Supermini o variantu určenou speciálně pro obrábění nerezových ocelí. Optimalizovaná geometrie břitu v kombinaci s povlakem IG35 zajišťuje oproti konvenčním povlakům vysokou produktivitu, větší spolehlivost procesu a dvojnásobnou životnost.

Tento článek je součástí seriálu:
MSV – Mezinárodní strojírenský veletrh v Brně 2025
Díly
Reklama

Nástrojový systém Supermini lze použít pro řadu obráběcích operací, jako je např. vyvrtávání otvorů, soustružení profilů, vnitřní zapichování, soustružení závitů, srážení hran, axiální zapichování nebo obrážení drážek. Tvrdokovové břitové destičky se používají pro obrábění otvorů o průměru od 0,2 mm přibližně do 10 mm.

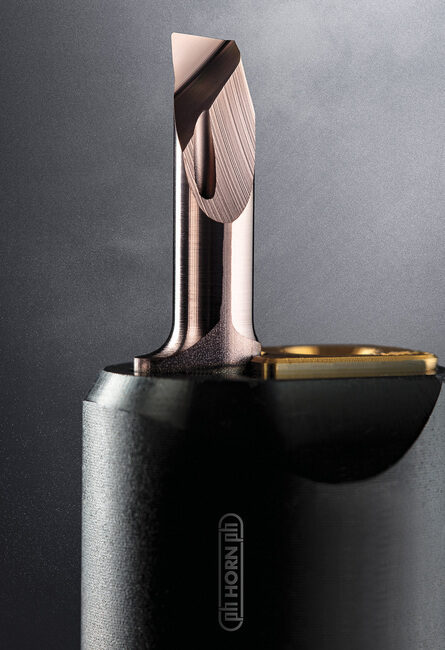

Optimalizovaná geometrie řezu v kombinaci s povlakem IG35 zajišťuje vysokou produktivitu a spolehlivost procesu. (Zdroj: SK Technik)

Společnost Horn povlakuje své nástroje ve vlastních povlakovacích zařízeních metodou HiPIMS, přičemž s tloušťkou povlaku pouze 0,003 mm a maximální provozní teplotou okolo 1 100 °C dosahuje nástroj oproti konvenčním variantám v průměru dvojnásobné životnosti. Vlastní povlakování umožňuje nejen vysoký řezný výkon, ale také rychlé dodání nástrojů.

Reklama
Reklama
Reklama

Společnost Horn vyvinula nástrojový polotovar ve tvaru kapky – tento tvar umožňuje přesné a velké kontaktní plochy v držáku nástroje, což vede k větší tuhosti celého systému. Kapkovitý tvar navíc zabraňuje pootočení břitové destičky a zajišťuje tak, aby výška středu nástroje byla vždy umístěna přesně. U dlouhého vyložení nástroje se při soustružení snižuje průhyb a minimalizují se vibrace.

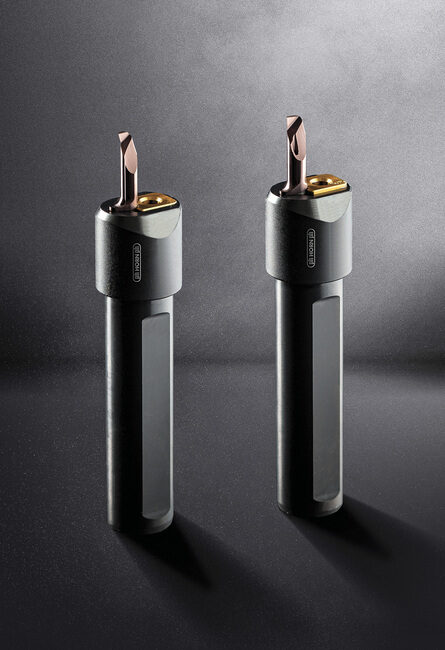

Ve společnosti Horn jsou nástroje povlakovány interně ve vlastních povlakovacích systémech metodou HiPIMS. (Zdroj: SK Technik)

V závislosti na aplikaci a obráběném průměru nabízí firma Horn břitové destičky ve třech různých velikostech (typy 105, 109 a 110) a různé typy polotovarů. Všechny varianty umožňují vnitřní přívod chladicí kapaliny přímo do řezné zóny. Portfolio nástrojů Horn zahrnuje přibližně 2 500 různých standardních variant systému Supermini a kromě toho také nespočet dalších řešení, která splňují individuální potřeby uživatelů.


Umístění expozice firmy SK Technik na MSV 2025:
pavilon P, stánek 063
