Produktivita, automatizace a univerzálnost, to jsou témata, kterým se věnují letošní expozice firmy Misan na MSV v Brně. Skladba exponátů sahá od kusové (prototypové) přes malosériovou až po velkosériovou výrobu v technologiích třískového obrábění i v technologiích aditivních.

Ondřej Svoboda

Jednatel a spolumajitel společnosti Misan. Vystudoval čtyřleté gymnázium. Z mimoškolních aktivit se věnoval prakticky denně sportu. Po ukončení doktorského studia na ČVUT a nástupu do zaměstnání si dálkovou formou doplnil vzdělání v elektrotechnice (výuční list) z důvodu získání oprávnění pracovat samostatně na zařízeních pod napětím (vyhláška 50). Jeho volba padla na Strojní fakultu ČVUT, specializaci „výrobní stroje a zařízení“. Po ukončení doktorského studia spojeného se zaměstnaneckým poměrem ve Výzkumném centru pro strojírenskou výrobní techniku a technologii RCMT na Fakultě strojní ČVUT v Praze pracoval po dobu jednoho roku ve výrobním závodě jednoho z japonských výrobců obráběcích strojů v Anglii. Poté přišel do rodinné firmy Misan, kterou jeho otec spoluzakládal. Věří, že směřování jeho firmy najde pozitivní odezvu v českém průmyslu, jehož budoucnost vidí právě v zaměření na složité a přesné výrobky vyráběné s nejvyšší produktivitou.

Reklama

Stroje pro kusovou a malosériovou výrobu budou zastoupeny rovinnou bruskou Okamoto ACC-63SA1, soustružnickým centrem Okuma Multus U3000 a tříosým obráběcím centrem Okuma Genos M660V-e.

Okamoto ACC-63SA1
Přesné rovinné brusky klasické konstrukce s křížovým stolem řady ACC – SA1 se vyrábějí v šesti velikostech stolu od 200 × 500 mm do 500 × 1 000 mm. Stroje jsou určeny pro opracování malých a středně velkých obrobků. Používají elektronické řízení Okamoto s ovládacím panelem vybaveným dotykovým displejem a toto řízení umožňuje plně automatický chod kombinovaný s ručním ovládáním. Možné je nastavit automatický brousicí cyklus a používat rychlý přísuv do řezu na svislé ose. Tyto modely mají k dispozici také například automatické orovnávání obvodu brousicího kotouče s kompenzací úbytku kotouče.

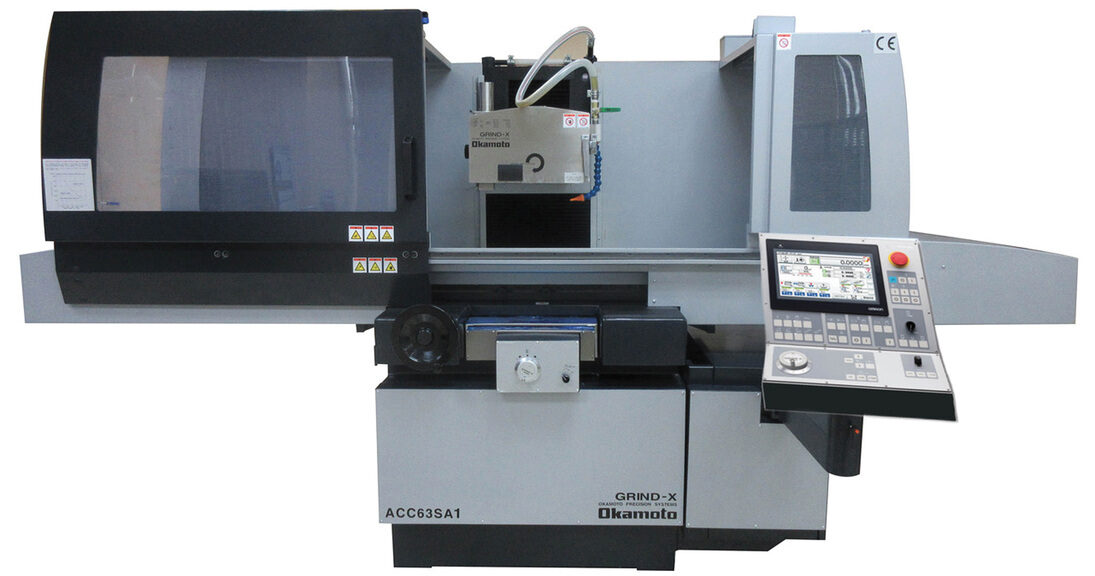

Prezentovaný stroj Okamoto ACC-63SA1 bude vybaven elektropermanentní magnetickou upínací deskou a vanou na řeznou emulzi s papírovou filtrací. Stroj je možné okamžitě odebrat. (Zdroj: Misan)

Prezentovaný stroj Okamoto ACC-63SA1 bude vybaven elektropermanentní magnetickou upínací deskou a vanou na řeznou emulzi s papírovou filtrací. Stroj lze okamžitě odebrat.

Okuma Multus U3000 2SW 1500
Jako zástupce vysoce univerzálních strojů předvedeme víceúčelové soustružnické centrum Okuma Multus U3000 v provedení 2SW, tj. s plnohodnotným protivřetenem a dvanáctipolohovou spodní revolverovou hlavou. Horní soustružnicko-frézovací hlava s upínacím rozhraním typu HSK-63A využívá pro své pohyby pravoúhlou kinematiku lineárních os X, YZ. Díky tomu lze stroj využívat pro přesné i produktivní obrábění až do ø 650 mm a délky 1 500 mm. Soustružnicko-frézovací hlava se vyznačuje kompaktním provedením při vysokém instalovaném výkonu.

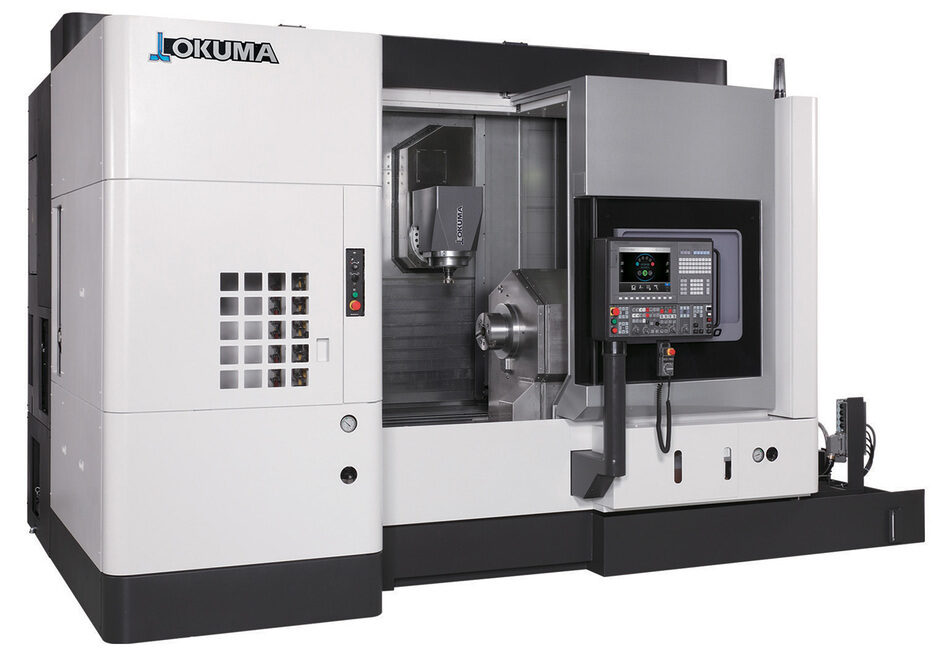

Víceúčelové soustružnické centrum Okuma Multus U3000 2SW 1500. (Zdroj: Misan)

Technologická ukázka obrábění zaujme méně obvyklými procesy soustružení využívajícími naklápění soustružnického nástroje v ose B a také výrobou ozubení pomocí progresivní metody „skiving“. Soustružení s využitím osy B nachází v praxi uplatnění zejména při opracování tvarově komplikovaných rotačních dílců typicky z těžko obrobitelných a/nebo velmi tvrdých materiálů. Obrábění metodou „skiving“ lze s výhodou použít zejména u vnitřního ozubení nebo evolventního drážkování, kde není na dílci dostatečný výběh za ozubením. Metoda je použitelná pro střední nebo malou přesnost ozubení.

Reklama
Reklama
Reklama

Okuma Genos M660V-e
Tříosé obráběcí centrum Okuma Genos M660V-e je univerzální stroj s „geny“ firmy Okuma nabízený v předem definované specifikaci s atraktivní cenou. Využívá osvědčený portálový litinový rám, který nese lineární osy XZ a který je postaven na masivním spodním loži. Lože je současně základnou pro pracovní stůl stroje o rozměru 1 530 × 660 mm nesený na ose Y. Nabízená specifikace stroje zahrnuje frézovací vřeteno s upínacím kuželem o velikosti 40 a maximálními otáčkami 15 000 min-1. Disponibilní krouticí moment vřetene je 199 Nm. Stroj lze okamžitě odebrat.

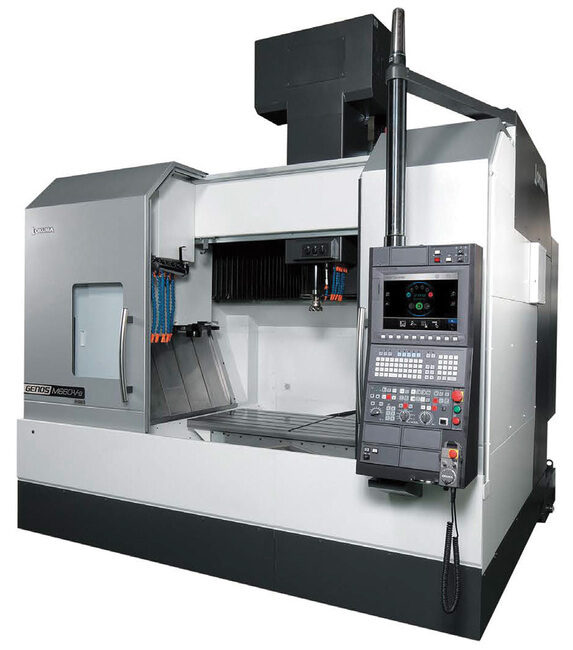

Tříosé obráběcí centrum Okuma Genos M660V-e je univerzální stroj s „geny“ firmy Okuma nabízený v předem definované specifikaci s atraktivní cenou. (Zdroj: Misan)

Velkosériová a automatizovaná výroba

Brother M200X3 + Misan Robocell
Vedle samotných strojů předvedeme na MSV již tradičně ukázky automatizace. První z nich bude osvědčené řešení s průmyslovým robotem a zásobníky šuplíkového typu, a to řešení, které zásobuje materiálem pětiosý stroj Brother. Tento automatizační koncept, plně zkonstruovaný a realizovaný firmou Misan, je využíván řadou zákazníků v různých modifikacích. Řešení je založeno na šestiosém průmyslovém robotu a dvojici oboustranně výsuvných paletových zásobníků materiálu. Uživatelské rozhraní, rovněž vyvinuté firmou Misan, je připraveno pro komunikaci výrobních i nevýrobních dat s externími nadřazenými informačními systémy.

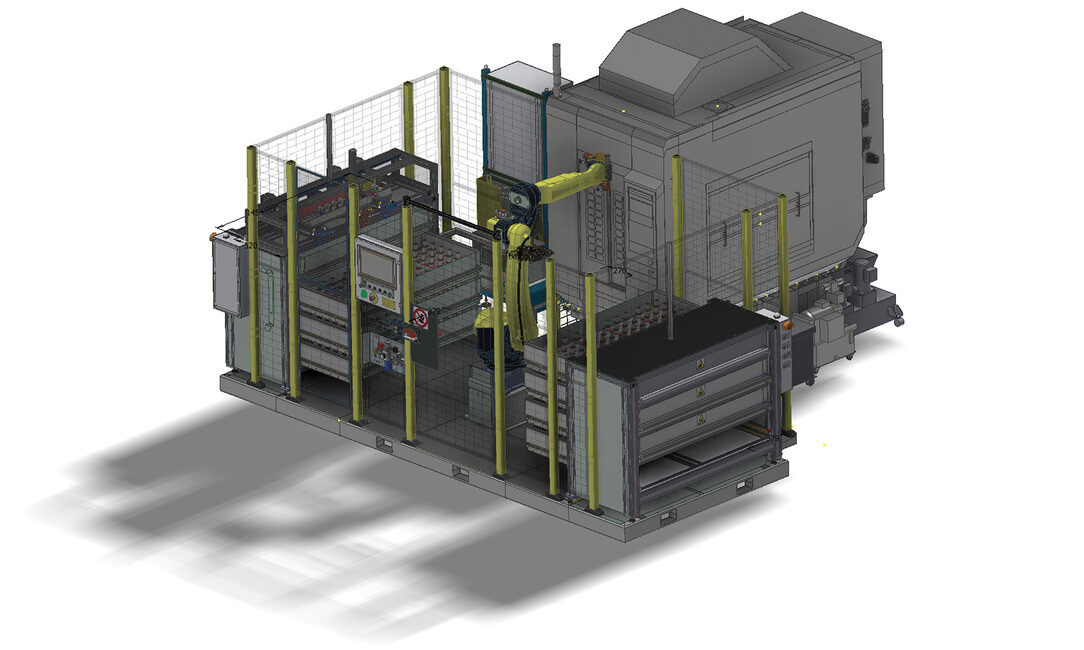

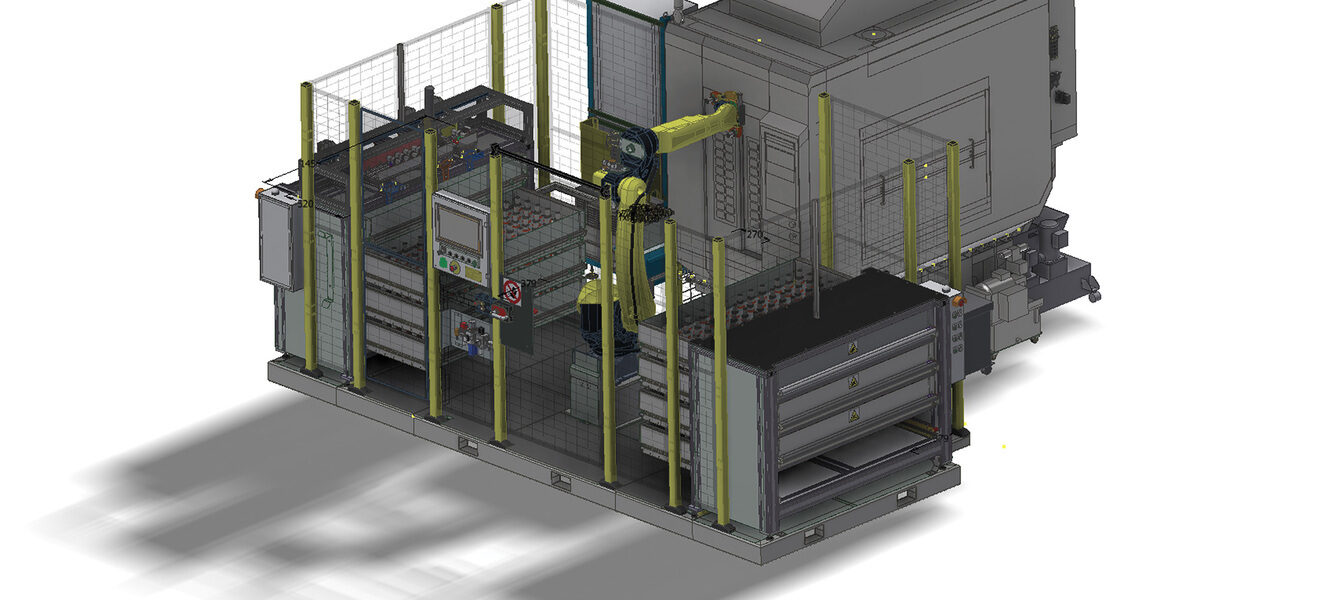

Pětiosé svislé obráběcí centrum Brother M200X3 + Misan Robocell, osvědčené řešení s průmyslovým robotem a zásobníky šuplíkového typu. (Zdroj: Misan)

Okuma 2SP-2500H
Další automatizační řešení uvidí návštěvníci na stroji Okuma, kde jde o systém dodávaný přímo výrobcem stroje. Jde o soustružnický stroj s portálovým zakladačem. Řešení, které se často používá právě u soustružnických strojů, chceme prezentovat jako zajímavou alternativu k obsluze průmyslovým robotem.

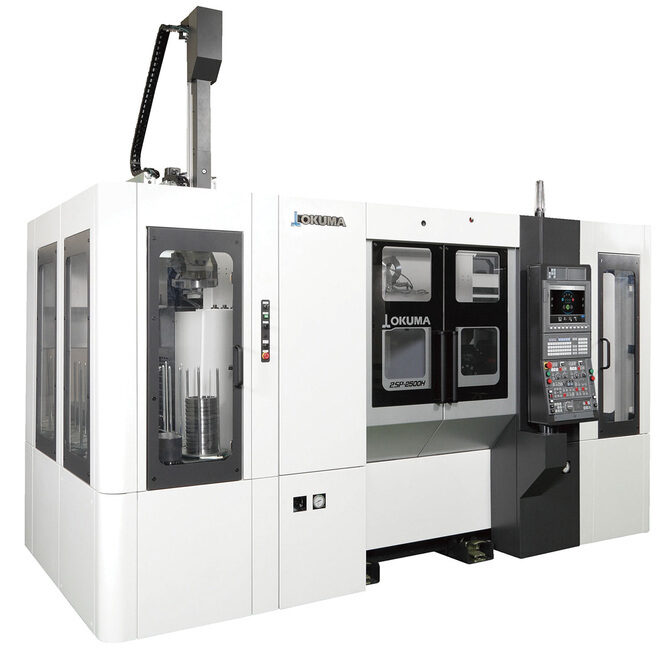

CNC soustruh Okuma 2SP-2500H, vybavený portálovým zakladačem, je zajímavou alternativou k obsluze průmyslovým robotem. (Zdroj: Misan)

CNC soustruhy ze série 2SP-H patří konstrukčně mezi čelní soustruhy, což jsou soustruhy s horizontální osou vřetena bez koníku. Jsou určeny k produkci součástí přírubového typu, takže koník nepotřebují. Zvláštností čelních soustruhů 2SP-H je, že mají dvě paralelně uspořádaná vřetena a dvě nástrojové hlavy rovněž s horizontální osou rotace. Proto se jim přezdívá „dvojčata“. To vše je umístěno na společném, velmi tuhém loži skříňové konstrukce. Soustruhy ze série 2SP jsou standardně vybaveny inteligentní funkcí „Thermo-Friendly Concept“, která zaručuje stabilní rozměry obrobků i v provozech s proměnlivou teplotou okolí stroje. Ve standardním vybavení je i antikolizní funkce „Collision Avoidance System“. Je možné instalovat také systém „Machining Navi“, který optimalizuje řezné podmínky v případě, že se při obrábění vyskytnou samobuzené kmity.

Reklama

Aditivní výroba – nový směr ve strojírenské výrobě

Součástí expozice firmy Misan bude 3D tiskárna GE Concept Laser M2 pro zpracování kovových práškových materiálů. Zařízení pracuje se základnou o velikosti 250 × 250 mm a může stavět až do výšky 350 mm. Zpracovávané materiály sahají od zlata přes korozivzdorné a teplotně odolné oceli až po slitiny hliníku a titanu. Stavební výkon se pohybuje v rozmezí 2–20 cm3.h-1 v závislosti na materiálu a požadavcích na jakost povrchu. Aditivní výroba nabízí zcela nové možnosti při konstruování i výrobě nových dílů v letectví a kosmonautice, stejně jako v medicínské produkci, kde má již své nezastupitelné postavení. Úspěšné aplikace se vyskytují také ve výrobě forem a obecně v prototypové výrobě.

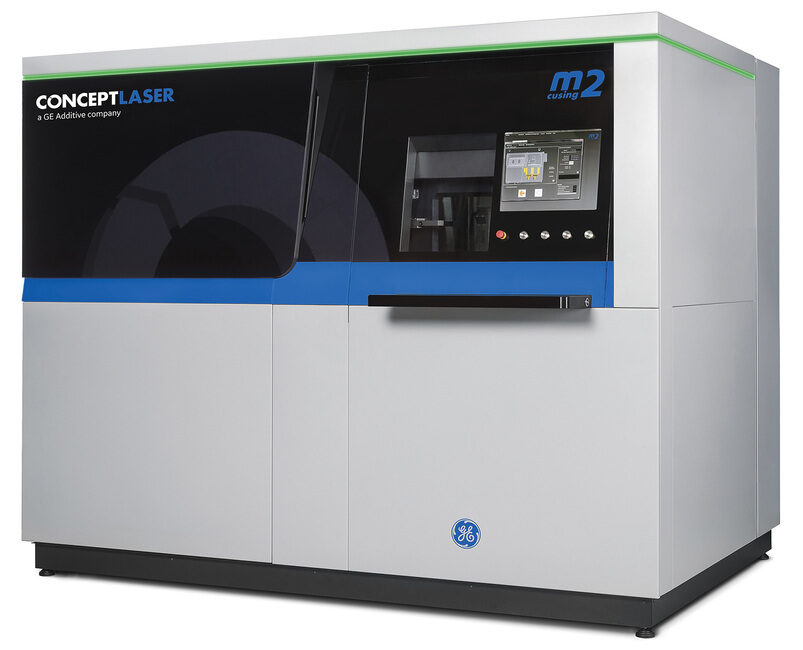

3D tiskárna GE Concept Laser M2 pro zpracování kovových práškových materiálů. (Zdroj: Misan)

Umístění expozic firmy Misan na MSV 2022:
pavilon P, stánek 77, pavilon A, stánek 15
