Přesné bezkontaktní měření vzdálenosti

Kapacitní snímače od firmy Micro-Epsilon slouží pro přesné bezkontaktní měření vzdálenosti do 10 mm s přesností až v řádu nanometrů. Fungují na principu deskového kondenzátoru: jednu elektrodu tvoří aktivní plocha snímače a druhou elektrodou je samotný měřený objekt. Z toho důvodu lze touto metodou měřit jen vodivé materiály. Změna vzdálenosti objektu způsobí změnu kapacity, kterou kalibrovaná jednotka přepočítá na změnu v jednotkách délky.

Ladislav Martínek

Pracuje ve společnosti Micro-Epsilon na pozici Technická podpora a marketing. Vystudoval v oboru elektrotechnika.

Reklama

Kapacitní snímače vzdálenosti se vyznačují vysokou přesností a nízkou cenou, ale mají i omezené použití.

Výhody a nevýhody kapacitních snímačů

Kapacitní snímače jsou vysoce přesné. Poměr ceny snímače k přesnosti je nejlepší z celého portfolia snímačů Micro-Epsilon. V katalogu najdete měřicí rozsahy od 0,05 mm do 10 mm. Linearita začíná na 150 nm a rozlišení na 37 pm. Jako u všech snímačů vzdálenosti platí, že čím je menší měřicí rozsah, tím je vyšší přesnost.

Kapacitní snímače mají vynikající teplotní stabilitu a měří stabilně i v dlouhém časovém úseku. Měří plošně, ale plocha není tak velká jako například u snímačů pracujících na bázi vířivých proudů, a nemají offset, takže hodnota 0 mm je při dotyku cíle se snímačem. Typickým cílem je kov, ale měřit je možné i polovodiče.

Jak už je u artiklů vyráběných společností Micro-Epsilon zvykem, lze vyvinout snímač s nekatalogovými parametry na míru (OEM). V nabídce je i speciální kalibrace (např. na válec či na kouli) a provedení určené do náročných prostředí (vakuum, žár). Snímače však nevyžadují kalibraci na konkrétní cíl, a proto je lze libovolně měnit a prohazovat mezi sebou.

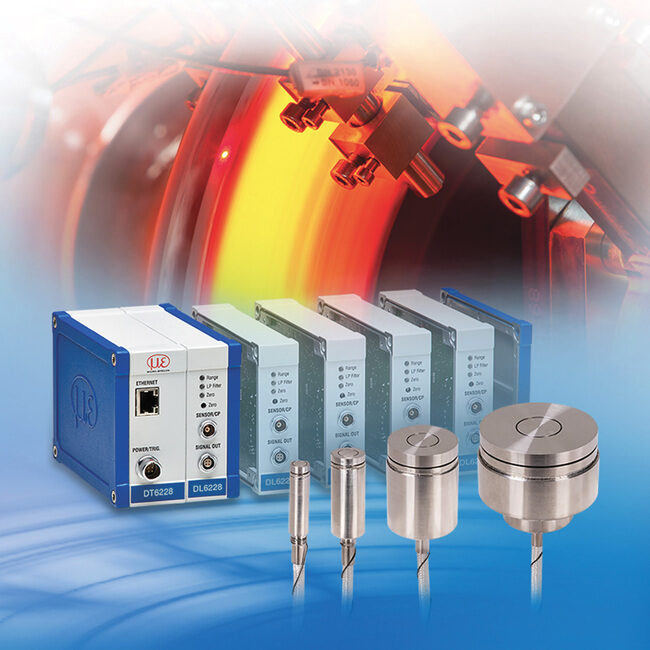

Kapacitní systém capaNCDT 6228 má k dispozici sondy s označením CSE/HT, které snesou teploty až do 800 °C. (Zdroj: Micro-Epsilon)

Kapacitní snímače mají i řadu nevýhod, na které je třeba brát zřetel při vytipování správné měřicí metody pro zadanou úlohu. Jaké to jsou? Jak už bylo zmíněno, kapacitní snímače jsou použitelné pouze na vodivé (či polovodivé) materiály a měřicí rozsah je poměrně krátký. Další nevýhodou v průmyslu je nutnost relativně čistého prostředí. Podmínkou stabilního měření je konstantní relativní permitivita dielektrika. Pokud by se mezi snímač a objekt dostala například kapka oleje, tak neměříme, ale jen detekujeme olej (což může být alternativní využití kapacitního snímače).

Novinka: Snímače pro aplikace při teplotách až do 800 °C

Kapacitní systém capaNCDT 6228 má k dispozici sondy s označením CSE/HT, které snesou teploty až do 800 °C. Dají se využít například při měření rozžhavených brzdových destiček. Měřicí rozsahy mají od 1 mm až do 20 mm (speciální prodloužený měřicí rozsah). Najednou lze měřit až čtyřmi snímači. Snímače samozřejmě mají i teplotně odolný kabel, který je kvalitně odstíněn, aby nedocházelo k rušení signálu elektrickým či magnetickým polem. Komunikace naměřených hodnot jednotkou capaNCDT 6228 probíhá analogově či digitálně, a to prostřednictvím rozhraní Ethernet či EtherCAT.

Reklama
Reklama
Reklama

Novinka: Extrémně malé kapacitní senzory

Nové senzory capaNCDT CSE01 a CSE025 rozšiřují portfolio Micro-Epsilon. Průměr 3 mm a délka 15,6 mm činí CSE01 jedním z nejmenších triaxiálních snímačů na světě. Kabel je integrovaný a díky tomu lze snímače instalovat i do velmi omezených prostor.

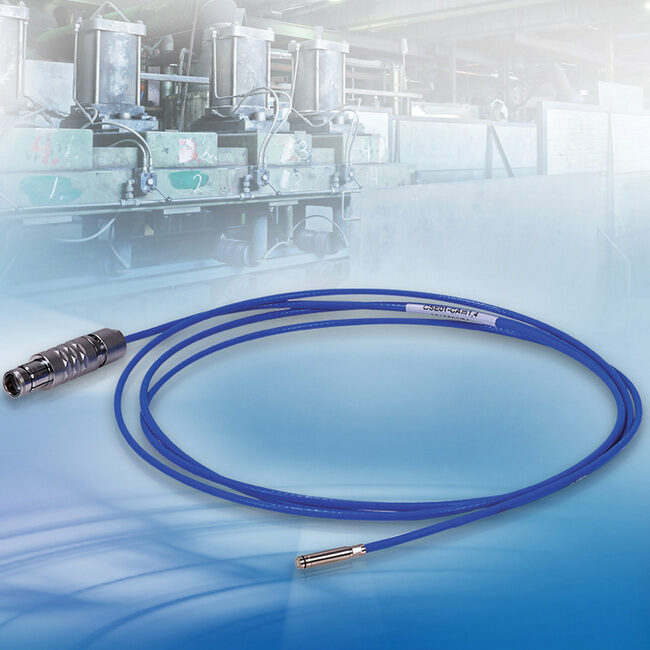

Nové senzory capaNCDT CSE01 a CSE025 z portfolia firmy Micro-Epsilon patří k nejmenším triaxiálním snímačům na světě. Díky integrovanému kabelu lze tyto snímače instalovat i do velmi omezených prostor. (Zdroj: Micro-Epsilon)

Příklady použití kapacitních snímačů

Kapacitní snímače se používají pro měření mezery mezi rotorem a statorem, pro měření házivosti turbín, pro nejrůznější měření ve strojích na výrobu polovodičů a čipů, a rovněž pro měření polohy levitujících objektů či tloušťky bateriových fólií. S využitím přidaného vodivého cíle je lze použít i pro měření náklonů zrcadel a optických čoček. Díky teplotní stabilitě se ve velkém používají pro měření házivosti a tloušťky brzdových kotoučů přímo v zátěžových testech. Osvědčily se rovněž při měření vnitřního průměru extrudérů.

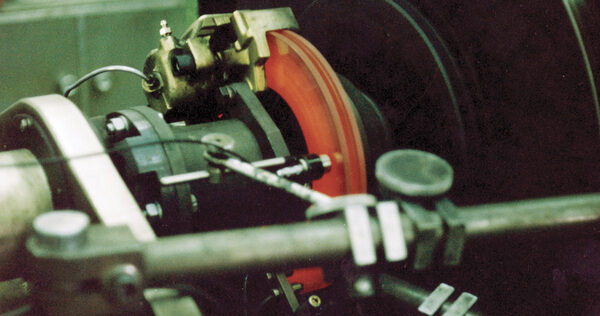

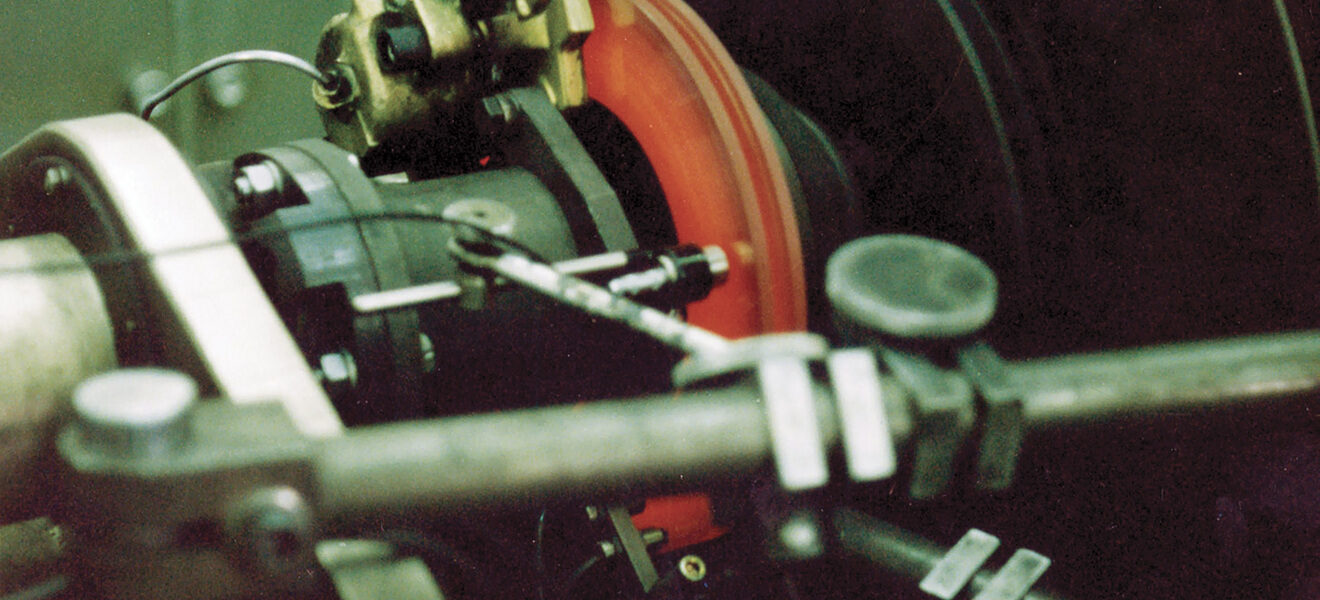

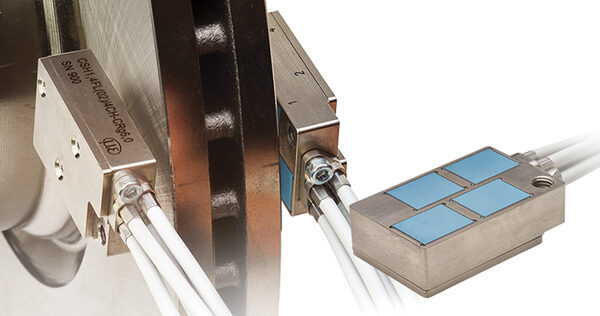

Díky teplotní stabilitě se kapacitní senzory ve velkém používají pro měření házivosti a tloušťky brzdových kotoučů přímo v zátěžových testech. (Zdroj: Micro-Epsilon)

Zájemci o bližší informace mohou kontaktovat zástupce firmy Micro-Epsilon, a to buď telefonicky (+420 381 412 011), nebo e-mailem.


Umístění expozice firmy Micro-Epsilon na MSV 2023:
pavilon F, stánek 81
