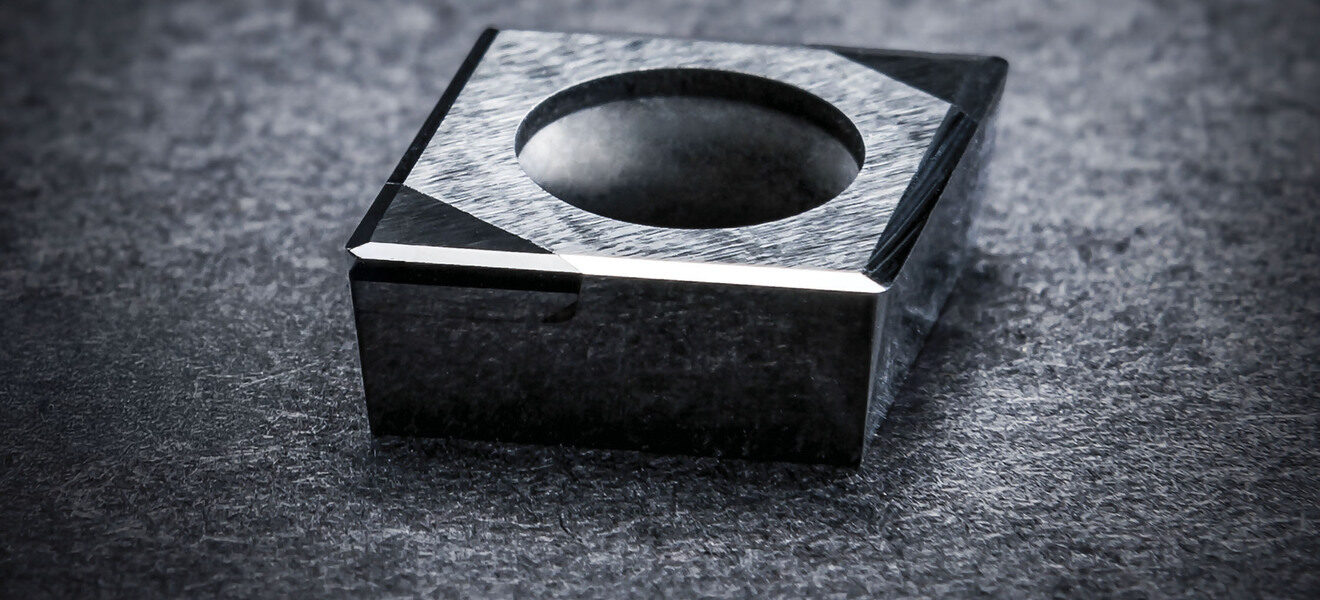

Nový typ nástroje z PKNB obrábí niklové slitiny

Dosavadní spolupráce mezi společností Rotana a pražským ČVUT přinesla řadu inovativních nástrojů. Jedním z posledních výsledků partnerství úspěšné české firmy a předního vědeckého pracoviště je soustružnický nástroj z kubického nitridu bóru s optimalizovanou geometrií břitu. Nástroj je vhodný nejen pro obrábění extrémně pevných niklových slitin využívaných v energetice nebo v automobilovém průmyslu.

Reklama

Niklové slitiny patří k materiálům, které kladou na obráběcí nástroje extrémní nároky. Řada výrobních firem preferuje keramické břitové destičky s ohledem na jejich cenovou dostupnost, avšak řezná keramika obvykle není schopna dosáhnout požadované finální kvality. Výrobci jsou proto nuceni provádět následné operace, jako je např. broušení, což zvyšuje náklady a prodlužuje výrobní proces.

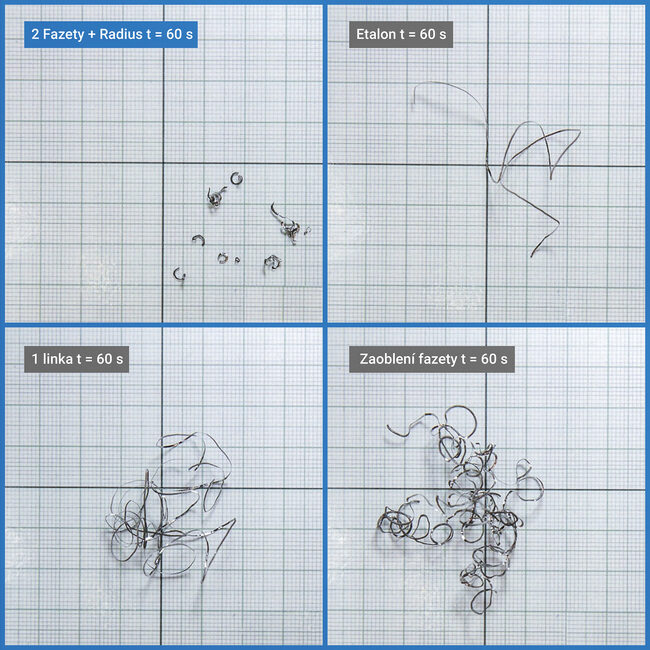

Fotodokumentace třísek pro různé úpravy mikrogeometrie PKNB nástroje při podélném soustružení Inconelu 718, a to při řezných podmínkách vc = 200 m.min−1, fot = 0,08 mm, ap = 0,1 mm a při chlazení olejovou emulzí. (Zdroj: Rotana)

Na řešení daného problému se zaměřili specialisté společnosti Rotana ve spolupráci s vědci z Ústavu výrobních strojů a zařízení Fakulty strojní ČVUT v Praze v rámci programu Trio IV, zaměřeného na podporu výzkumu a vývoje. Cílem projektu bylo navrhnout a vyvinout nástroj s břitem z PKNB, který by po výchozím opracování obrobku levnější řeznou keramikou umožňoval dokončení tvaru a rozměrů dílce bez nutnosti finálního broušení na jiném stroji.

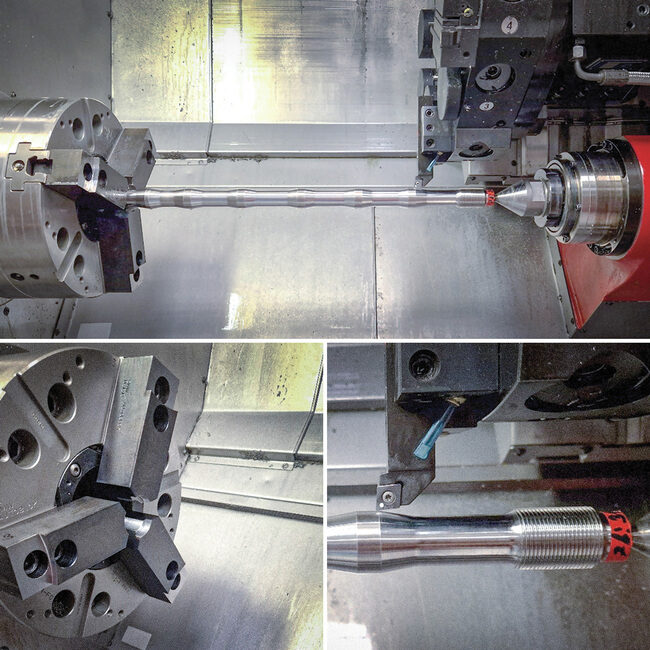

Fotodokumentace upnutí tie boltu v pracovním prostoru soustružnického centra SP430 s detaily upnutí na jednotlivých koncích. (Zdroj: Rotana)

Nový břit je určen k obrábění vysoce pevných slitin

Polykrystalický kubický nitrid bóru (PKNB) je známý pro svou extrémní tvrdost a tepelnou odolnost. V případě nově vyvinutého nástroje bylo klíčové optimalizovat geometrii břitu a určit správné složení jeho materiálu. PKNB destičky mohou obsahovat od 45 % do 90 % kubického nitridu bóru. Pro obrábění niklových slitin, jako je např. slitina Inconel 718, je tedy nutné použít nástroj s vhodným obsahem kubického nitridu bóru a s odpovídající geometrií břitu.

Reklama
Reklama
Reklama

Důležitým úkolem pro naše pracoviště byl vývoj a následná optimalizace technologie úpravy geometrie břitu. Vzorky určené pro testy obráběním jsme modifikovali za pomoci laserového mikroobrábění,“ podotýká Pavel Zeman, docent z Fakulty strojní ČVUT v Praze, a dodává: „K výrobě submilimetrových entit mikroutvařeče byla použita speciální optika ve spojení s přesným kamerovým zaměřováním. To umožnilo – kromě vysokého detailu a kvality zpracování – i precizní umístění těchto prvků přímo na čelní fazetu.

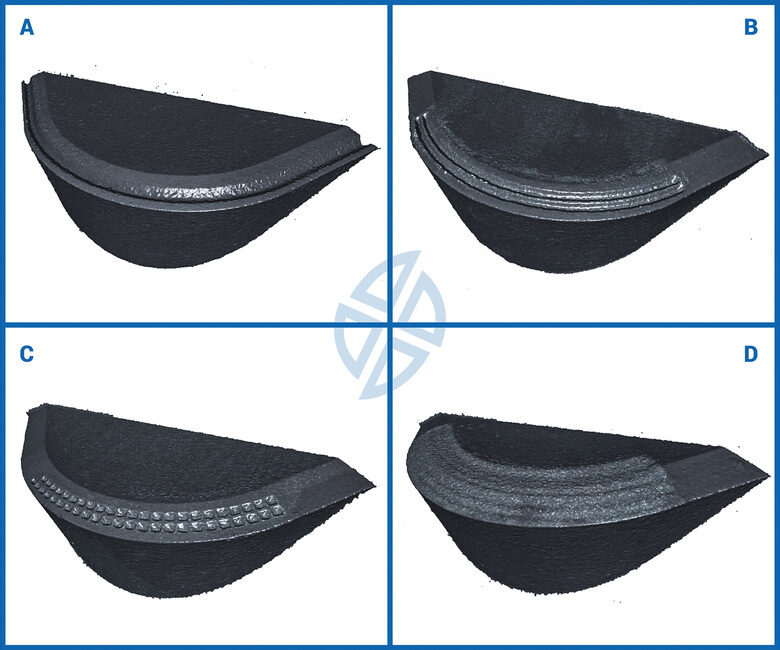

3D skeny vytvořených mikroutvařečů: A) jedna linka; B) dvě linky; C) čtverečky; D) vlnka (Zdroj: Rotana)

V rámci testů prototypu nového nástroje byl coby optimální zvolen nástroj s neutrální polohou čela a negativní fazetou. Tato konfigurace zajišťuje vynikající řezivost, vysokou kvalitu obrobeného povrchu a dlouhou životnost břitu. Společnost Rotana navíc využila vlastní technologii laserového obrábění, která umožnila následnou optimalizaci mikrogeometrie břitu, což přispělo k dalšímu zvyšování výkonnosti vyvíjeného nástroje.

Nástroj je definován materiálem a tvarem řezné hrany

Nový nástroj prošel řadou náročných testů. Experimenty byly zaměřeny na optimalizaci technologických parametrů pro laserovou úpravu mikrogeometrie břitu a na testování jeho výkonnosti při obrábění. Bylo zjištěno, že úpravy mikrogeometrie mají pozitivní vliv na životnost nástroje a kvalitu obráběného povrchu. Výrazně lepších výsledků bylo dosaženo při chlazení olejovou emulzí, což vedlo ke snížení tepelného zatížení a opotřebení nástroje.

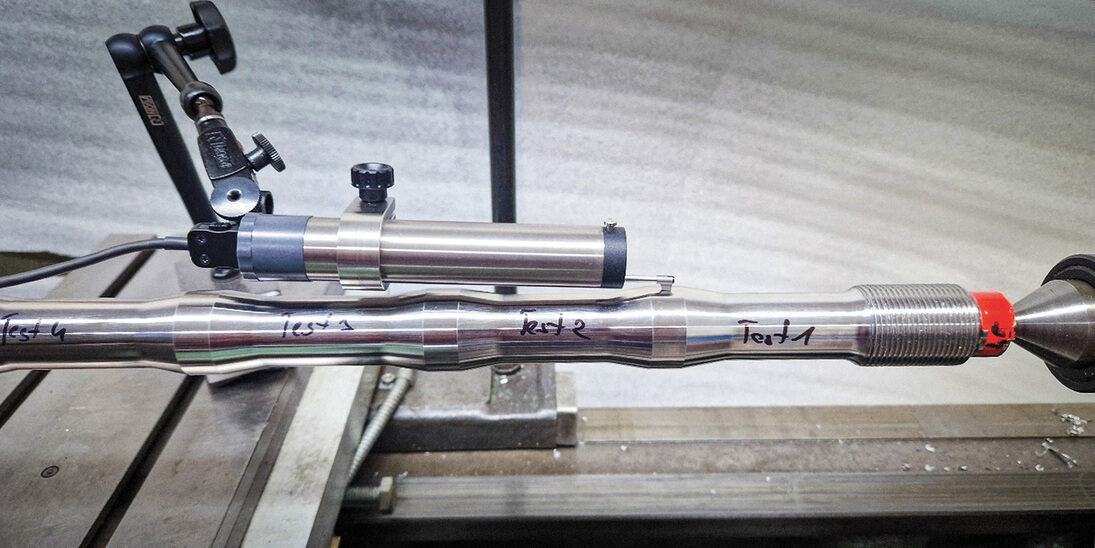

Fotodokumentace měření drsnosti obrobeného povrchu na tie boltu. (Zdroj: Rotana)

Testování také ukázalo, že nově vyvinutý PKNB nástroj je schopen udržet konstantní drsnost povrchu po celou dobu obrábění, což je důležité pro přesné aplikace, jako je například výroba dílů plynových turbín. Konkrétně byl nový nástroj testován při obrábění dílu zvaného tie bolt, který slouží ke spojení lopatkových disků v plynové turbíně.

Reklama

Výsledkem projektu je nový typ nerotačního nástroje

Kromě technických aspektů projektu byla pečlivě zvážena i ekonomická stránka vývoje. PKNB destičky jsou sice dražší než keramické nástroje, avšak díky jejich schopnosti provádět obrábění i dokončovací operace v jednom kroku se výrazně snižují náklady na následné opracování a broušení. Společnost Rotana svým zákazníkům nabízí i navazující služby, které umožňují opětovné využití nástrojů a další snížení nákladů.

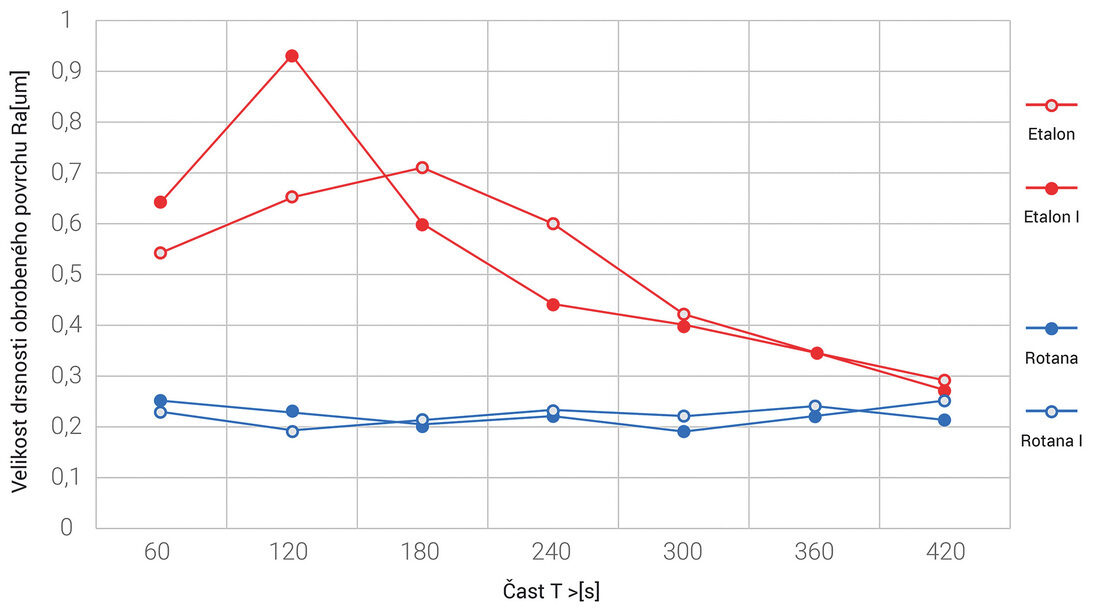

Porovnání nárůstu drsnosti obrobeného povrchu Ra v závislosti na čase obrábění testovaných nástrojů při podélném soustružení Inconelu 718, a to při řezných podmínkách vc=200 m.min–1, fot=0,08 mm, ap=0,1 mm a při chlazení olejovou emulzí. (Zdroj: Rotana)

Spolupráce mezi společností Rotana a ČVUT v Praze tak nejen přinesla inovativní technologii, ale také ukázala, jak důležitá je kombinace vědeckého výzkumu a praktických zkušeností pro dosažení špičkových výsledků. Vývoj nového obráběcího nástroje s břitem z PKNB otevírá zajímavé možnosti v oblasti obrábění extrémně pevných slitin, a to jak v oblasti energetiky, tak i v automobilovém či leteckém průmyslu.

Rotana svým zákazníkům použité destičky renovuje

Nový nástroj osazený břitem z PKNB výrazně zvyšuje efektivitu výroby a snižuje potřebu vícenásobného upínání a přepracovávání dílů. Výsledky projektu však zároveň potvrzují, že společnost Rotana patří mezi přední výrobce obráběcích nástrojů a poskytovatele nástrojových řešení a že její inovativní přístup může zákazníkům firmy přinášet výrazné benefity.

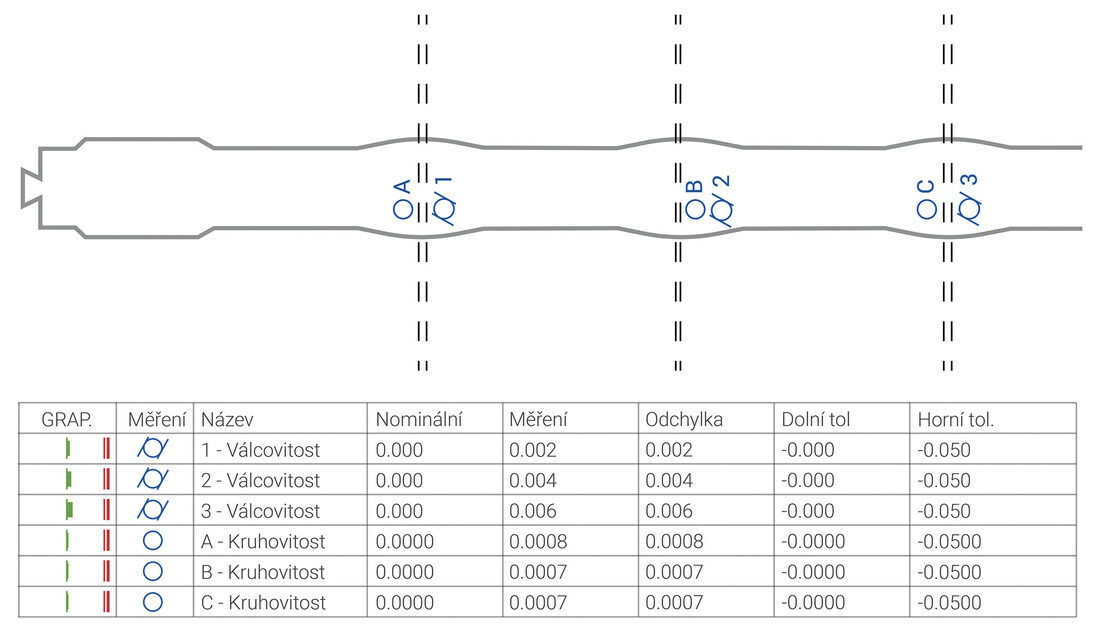

Výsledky měření kruhovitosti a válcovitosti obrobeného tie boltu. (Zdroj: Rotana)

Výhody pro klienty totiž netkví pouze ve schopnosti velkomeziříčské společnosti přicházet s novými řešeními. Neméně významným faktem je, že Rotana dokáže nástroje zájemcům upravovat podle jejich potřeb a následně je i renovovat. To v tomto případě znamená precizně nabrousit destičky z PKNB používané v jejich vlastních zařízeních tak, že jim Rotana řeznou hranu připraví na míru daných aplikací, aniž by na nich zákazníci museli cokoli měnit.
