Výroba polymerních a kompozitních prototypů

Aditivní technologie výroby je termín pro dnes běžně používané označení „3D tisk“. Tato technologie dříve spadala pod tzv. rapid prototyping, který se využívá v různých průmyslových odvětvích pro rychlé vytváření prototypů nebo jejich částí před finální výrobou a samotnou komercializací produktů. Díky dynamickému vývoji odvětví umožňuje dnes tato technologie vytvoření komponent splňujících požadavky pro finální produkt nejen po vizuální stránce, ale i z hlediska mechanických vlastností.

Jednou z laboratoří Regionálního technologického institutu (RTI) – strojírenského a technologického výzkumného centra Fakulty strojní na Západočeské univerzitě v Plzni – je také laboratoř pro virtuální prototyping. Výzkumné centrum bylo vybudováno díky finančním prostředkům z Evropského fondu pro regionální rozvoj, z prioritní osy 2: „Regionální VaV centra“ Operačního programu Výzkum a vývoj pro inovace. Budování centra započalo v první polovině roku 2011 a 1. 7. 2015 pak projekt RTI přešel do své provozní fáze. Ve vybudovaných laboratořích, zkušebnách a pracovištích je v současnosti zaměstnáno téměř sto výzkumných pracovníků, kteří zde mají k dispozici nejmodernější experimentální, softwarovou a výpočetní techniku.

Reklama
Reklama
Reklama

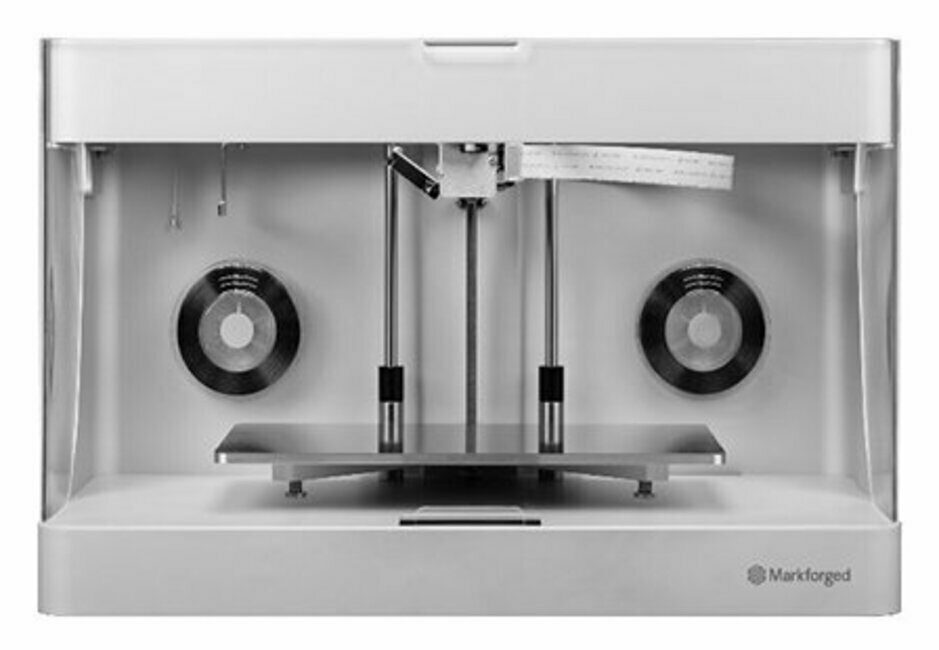

3D tiskárna Mark Two od firmy Markforge

Výroba dílů z termoplastických polymerů

Mnoho lidí dnes popisuje aditivní technologii jako revoluční výrobu produktů umožňující jejich nekonvenční vývoj bez nutnosti ohledu na následný způsob výroby s minimalizací odpadního materiálu. To by v budoucnu mohlo znamenat zcela nový pohled na průmyslovou výrobu, než jak ji známe dnes.

V RTI je využíváno hned několik zařízení pro aditivní technologii výroby dílů z termoplastických polymerů. Disponuje standardními FDM zařízeními (tisk ve formě nanášení vrstev za pomoci extrudéru), která umožňují tisk vrstvy silné od 50 mikronů z materiálů, jako jsou například akrylonitrilbutadienstyren (ABS), polylactic acid (PLA), polyethylentereftalát (PET), či ze speciálních materiálů pro tisk, jako je Laywood, Laybrick aj. Dále je RTI vybaveno zařízením Markforged Mark Two, které umožňuje tisk dílů z nylonu (PA6), který je velmi flexibilní s vysokou odolností vůči rázům, či z materiálů s objemovým podílem krátkých uhlíkových vláken, nebo tisk kompozitních vysokopevnostních dílů s dlouhými vlákny.

Aplikace v praxi

Použití běžných materiálů je vhodné zejména pro snadnou tvorbu prototypů bez ohledu na složitost dílů a jejich následnou výrobu. Jako příklad lze uvést využití 3D tisku při návrhu a ověření ergonomie u volantu pro závodní vůz formule Student týmu UWB Racing Team Pilsen (obr. 2) či anatomicky přesný výtisk ruky muže (95 %) pro ověření geometrie ochranných pomůcek (obr. 3).

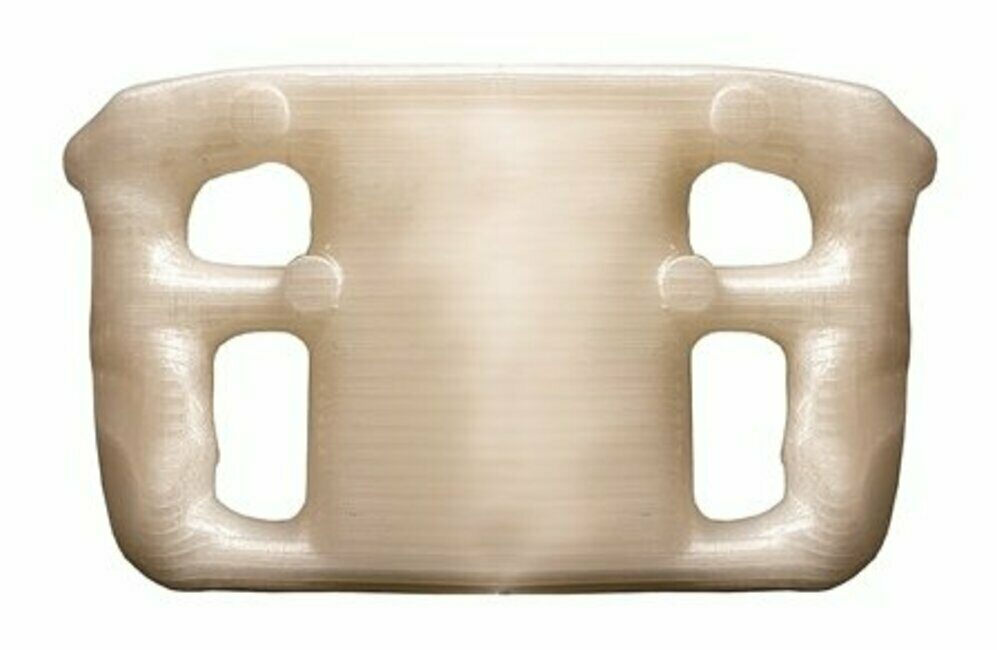

Vytištěný volant pro závodní vůz z nylonu na zařízení Markforged Mark Two

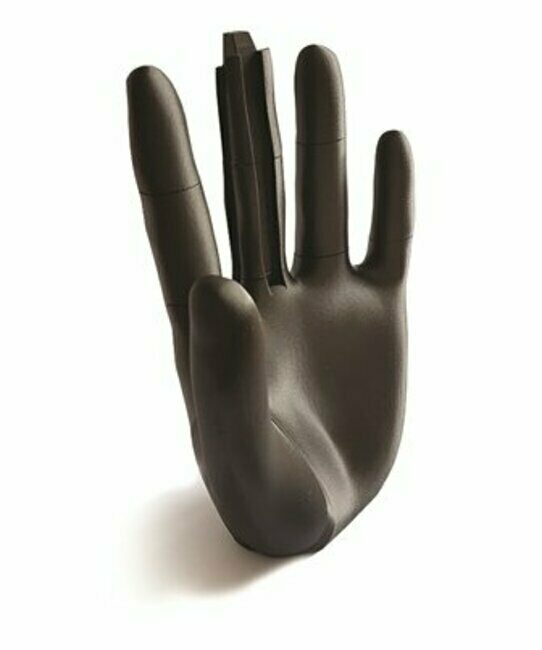

Obr. 3. Vytištěná levá ruka z materiálu Onyx na zařízení Markforged Mark Two

Díky možnosti řízeného pozastavení tisku lze do komponent přímo integrovat (zatisknout) inzerty ve formě matic či čepů (obr. 5) nebo tlačítka, patice, diody a jiné elektrotechnické prvky, a to včetně vytištění otvorů (kanálů) pro jejich zapojení a kabelové svazky.

Další materiály

Další typ materiálu, který je využíván v laboratoři pro virtuální prototyping v RTI, nese obchodní označení Onyx – přesněji se jedná o nylon s nízkým objemovým podílem krátkých uhlíkových vláken. Tento materiál vyniká vyšší tuhostí a pevností než běžné termoplastické materiály pro 3D tisk. Díky tomu jsou díly vytištěné z tohoto materiálu vhodné přímo jako náhrady méně namáhaných dílů. Tento materiál byl použit např. pro vyrobení sestavy upínacího přípravku pro firmu Mubea (obr. 4).

Obr. 4. Vytištěná sestava dílů z materiálu Onyx na zařízení Markforged Mark Two

Díly z tohoto materiálu disponují také vysokou tepelnou stabilitou až do teplot 145 °C a lze je tak použít například jako formy nebo jejich části při výrobě kompozitních dílů. Na obr. 5 je uveden jeden segment ze skládané pozitivní formy pro výrobu kompozitní spojky. Forma je spojena za pomoci závitových vložek, které byly následně vlepeny do předtištěných otvorů, přičemž je schopna odolávat v autoklávu přetlaku pěti barů při teplotě 120 °C.

Obr. 5. Segment formy na výrobu kompozitní spojky z materiálu Onyx na zařízení Markforged Mark Two (vlevo výtisk před odstraněním podpěr, vpravo finální výtisk včetně implementovaných závitových vložek)

Novým trendem 3D tisku je tisk kompozitních dílů s dlouhými jednosměrnými vlákny pro mechanicky namáhané díly. Jedná se o moderní technologii, u níž je využita speciální tisková hlava disponující dvěma tryskami; první nanáší vrstvu matrice (PA6 nebo Onyx) a druhá následně do této vrstvy pokládá výztužné uhlíkové, kevlarové nebo skelné vlákno. Díly s tímto typem výztuže jsou svojí tuhostí a pevností v ohybu srovnatelné s vysokopevnostními hliníkovými slitinami. Tento typ tisku byl aplikován například při optimalizaci sací klapky, kde bylo využito výztuže ve formě kevlarových vláken pouze v nejvíce exponovaných oblastech uchycení (pro snížení nákladů je možné řídit oblasti/vrstvy, kde má být výztuž aplikována – viz obr. 6). Vytvořením náhrad dílů z hliníkové slitiny (část restriktoru a vstupu) za kompozitní byla snížena celková hmotnost klapky o více než 30 % (obr. 7).

Obr. 6. Nastavení tisku difuzoru klapky sání v softwaru Eiger; žlutě je uvedeno umístění kevlarového vlákna.

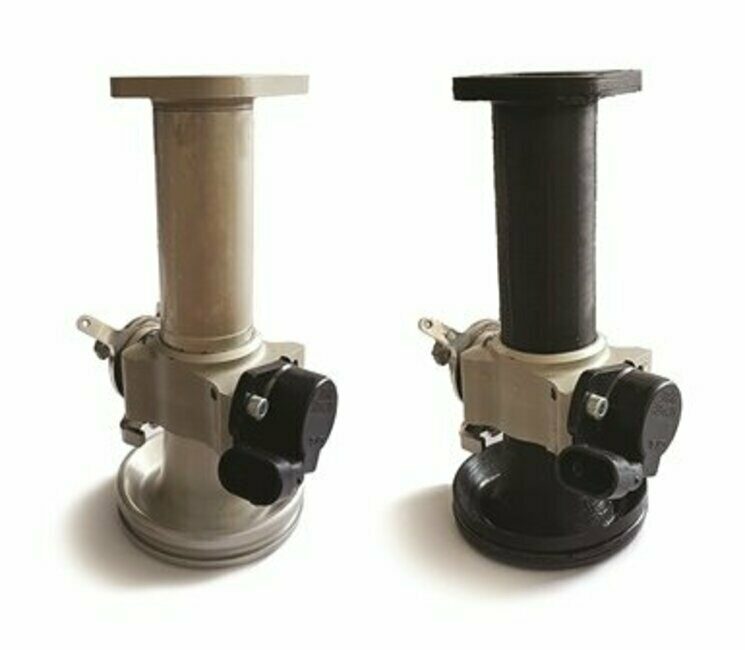

Obr. 7. Náhrada dílů klapky sání za kompozitní (vlevo původní sestava klapky z hliníkové slitiny, vpravo optimalizovaná klapka s náhradou dílů z tisknutého kompozitu)

Numerické simulace

V laboratoři pro virtuální prototyping je také věnována pozornost predikci tuhosti a pevnosti komponent za pomoci numerických simulací na bázi metody konečných prvků se zohledněním ortotropních vlastností, a to včetně verifikace za pomoci experimentálních zkoušek. Pro stanovení pevnosti kompozitních dílů jsou využívána standardní (maximum stress, Hill, Tsai-Wu aj.) i pokročilá pevnostní kritéria typu ‚Direct mode‘ (Puck, LaRC04).

Značnou výhodou použití numerických simulací při vývoji či optimalizaci dílů určených pro aditivní technologie výroby je využití strukturálních optimalizací jak geometrických a tvarových, tak topologických, které umožňují nalézt optimální rozložení materiálu v předem specifikované oblasti. Tradiční nevýhodou této optimalizace je značná tvarová náročnost navržených dílů z hlediska výroby, která u aditivních technologií není komplikací.

Poděkování

Tento článek vznikl za finanční podpory projektu LO1502 ‚Rozvoj regionálního technologického institutu‘ pod záštitou Národního programu udržitelnosti Ministerstva školství České republiky, zaměřeného na podporu výzkumu, experimentálního vývoje a inovací.

ZČU v Plzni, FS, Regionální technologický institut

Zdeněk Chval

zdchval@rti.zcu.cz

//rti.zcu.cz/
