3D měření větších dílů v řádech minut: Jak společnost Hexagon otevřela nové obchodní příležitosti pro Primary Flow Signal

Společnost Primary Flow Signal (PFS) je uznávaným lídrem v oblasti inženýrských služeb a výroby vysoce spolehlivých produktů pro průtoková měření. Vedle toho nabízí široké spektrum výrobních kapacit, včetně smluvní výroby a přesného obrábění. Během více než 35 let své existence poskytla řešení a služby pro klíčová odvětví, jako je průmyslová výroba, automobilový průmysl, energetika nebo obrana. S novými zakázkami však přicházely i poptávky, které zahrnovaly výrobu velkých dílů. Zde se však PFS ocitla bez vhodného 3D měřicího zařízení pro inspekci kvality. Proto začala hledat dodavatele, který by jí pomohl najít ideální metrologické vybavení pro takové aplikace. Přečtěte si, jak se PFS podařilo pořídit technologii pro precizní měření velkých dílů a jaké nové možnosti a výhody jim tento krok přinesl.

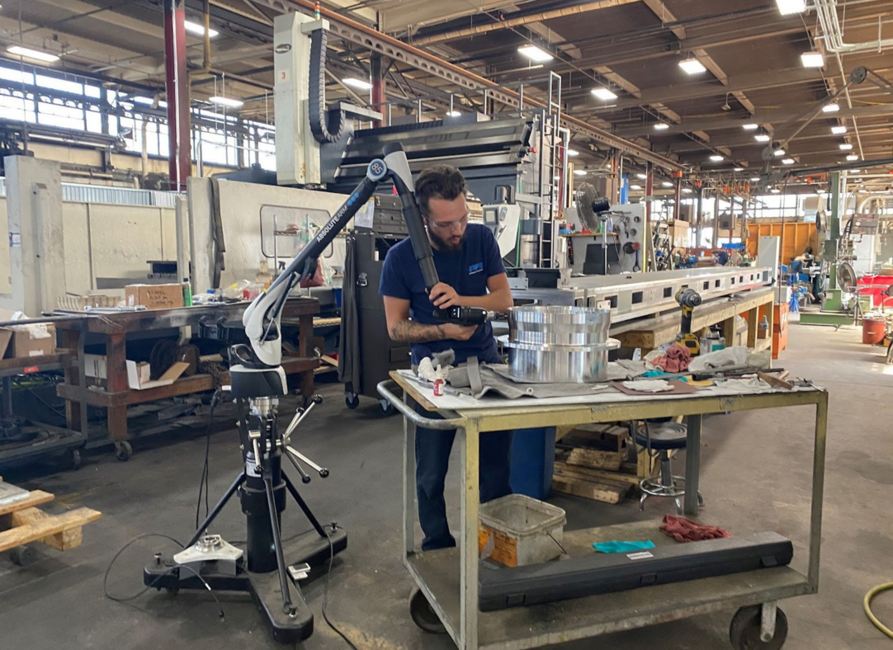

Výrobní závod Primary Flow Signal využívá měřicí rameno Absolute Arm ve spojení s metrologickým softwarem Inspire. (Zdroj: Hexagon)

Hledání efektivního a cenově dostupného řešení pro 3D měření velkých dílů

Před implementací řešení Hexagon měla společnost PFS v oblasti měření velkých dílů omezené možnosti. Používané souřadnicové měřicí zařízení bylo schopné měřit pouze díly standardních velikostí, typicky od několika milimetrů do délky přibližně 50 cm.

Tento rozsah však nebyl dostačující pro zakázky zahrnující velké komponenty, například s délkou přesahující 7,5 metru a průměrem až 60 cm. Při hledání vhodného řešení společnost narazila především na problém vysokých pořizovacích nákladů. Přestože některé dostupné systémy splňovaly požadavky na přesnost, cena byla příliš vysoká, zvláště bez jistoty dlouhodobých projektů pro PFS tohoto typu.

PFS proto pokračovala v hledání 3D měřicího systému, který by nabídl potřebnou přesnost a zároveň byl finančně dostupný.

Měřicí rameno Absolute Arm nabídlo odolnost, uživatelskou přívětivost a mobilitu

Po analýze dostupných možností si tým PFS vybral řešení, které splňovalo všechny hlavní požadavky. Prezentace metrologických zařízení Hexagon, včetně měřicího ramene Absolute Arm, přesvědčila nejen svou funkčností, ale také všestranností a uživatelskou přívětivostí.

Klíčovými vlastnostmi byly stupeň krytí IP54, který zaručuje odolnost v náročných provozních podmínkách, a vysoká mobilita zařízení, jež umožňuje provádět inspekce přímo na místě bez narušení výrobního procesu.

Měřicí rameno Absolute Arm bylo vybaveno metrologickým softwarem Inspire, moderním nástrojem pro aplikace dotekového snímání i skenování, který poskytuje vše potřebné v jednom balíčku. Software zahrnuje rozhraní pro všechna podporovaná zařízení a umožňuje použití a import všech nativních CAD formátů.

Rychlá a přesná měření velkých dílů přímo ve výrobě

S měřicím ramenem Absolute Arm nyní může společnost PFS provádět přesná měření přímo ve výrobních prostorách, a to během několika minut. Toto řešení umožnilo inspekci nejen standardních komponent, ale i větších dílů, o délce až 8,5 m.

Zároveň se tím eliminovala potřeba outsourcingu 3D měření a dlouhých čekacích lhůt na tyto externí služby.

Dříve nemyslitelná možnost 3D inspekce přímo během výrobního procesu se nyní stala běžnou praxí. Měřicí rameno Absolute Arm pomohlo urychlit celý proces, zlepšit flexibilitu při plnění zakázek a zároveň otevřelo nové příležitosti pro PFS v rozšíření nabídky služeb.

Měřicí ramena Absolute Arm jsou praktické systémy postavené na inovativních technologiích a stabilních materiálech. Nabízejí vysokorychlostní, uživatelsky přívětivý a univerzální způsob měření. Jsou k dispozici ve třech řadách (řada 87, 85 a 83), z nichž každá představuje jinou úroveň přesnosti. Uživatelé si pak mohou vybrat ze sedmi různých velikostí ramen. Každá z těchto kombinací a velikostí je pak k dispozici v 7osých nebo 6osých modelech pro skenování nebo dotekové měření, v závislosti na prioritách měření uživatele.

Ramena Absolute Arm představují řešení pro měření v široké škále průmyslových odvětví a aplikací, díky stupni krytí IP54 i v těch nejnáročnějších prostředích. Jsou ideální pro 3D měření plechových dílů, forem, ozubených kol nebo ohýbaných dílů. Využití nacházejí i při reverzním inženýrství nebo aditivní výrobě.

Obchodní oddělení Praha
Jana Tvarohová
E-mail: [email protected]
Mobil: +420 727 983 625
