Nový stroj pro laserový 3D tisk kovů

Na specializovaném veletrhu Formnext ve Frankfurtu nad Mohanem, zaměřující se výhradně na systémy aditivní výroby, představila firma Trumpf nový stroj pro laserový 3D tisk kovů - TruPrint 2000. Univerzální stroj TruPrint 2000 vyniká několika technologickými novinkami a jeho koncepce je uzpůsobena zejména pro precizní a choulostivé produkty zdravotnického průmyslu a stomatologie. Nicméně firma již nyní deklaruje, že stroj má výhody i pro použití v automotive, leteckém a strojírenském průmyslu nebo pro výrobu nástrojů a forem, protože standardně zvládne zpracovávat všechny typy materiálů od ocelí a nerezu, přes hliníkové, titanové, niklové slitiny až po chrom kobalt a slitiny mědi.

TruPrint 2000 se technicky odlišuje od ostatních strojů řady TruPrint novým systémem proudění inertního plynu ve stavební komoře. Inertní plyn proudí během stavby odzadu směrem k procesním dveřím, a to z důvodu dosažení nejvyšší možné kvality tištěných dílů. Nejvyšším standardům kvality stavby jednoznačně pomáhá během procesu tisku i předehřev stavební desky, který lze nastavit až do 200 °C.

Jedním z klíčových faktorů kvality stavby je kovový prášek, proto je nutné klást na jeho skladování, prosévání a použití ve stroji zvlášť velký důraz. Ke stroji TruPrint 2000 proto byla vyvinuta oddělená přípravná stanice. Její předností je, že usnadní operátorovi bezpečnější manipulaci s práškem a sníží vedlejší neproduktivní časy. Konstrukce přípravné stanice je uzpůsobena k prosévání prášků pod inertní atmosférou, aby bylo zabráněno zhoršení jakosti prášku.

Další novinkou je integrovaná hadice uvnitř procesní komory stroje. Po ukončení procesu tisku operátor použije hadici k očištění vytištěných 3D dílů a vysátí prášku do přepadového kontejneru. Následně operátor vyjme ze stroje přepadový kontejner s nespotřebovaným a neprosetým práškem a vloží ho do přípravné stanice. Druhou komponentou vloženou do stanice je zásobník na prášek, kam se z přepadového kontejneru prášek prosévá. Celý proces běží pod atmosférou z inertního plynu. Po procesu prosévání vrací operátor obě komponenty do stroje. Koncepci uzavřeného okruhu managementu prášku vyvinul Trumpf v předchozích letech již u stroje TruPrint 3000 s centrálními komponenty (vybalovací a prosévací stanice, silo na prášek) a u stroje TruPrint 2000 je zachována linie s vysokým důrazem na bezpečnost operátora a čistotu výrobního prostředí.

Reklama
Reklama

Hladký a kvalitní povrch tištěných dílů

Nový stroj je osazen dvěma vláknovými lasery s výkonem 2x 300 W. Oba lasery pracují paralelně a je možné je zaostřit po celé ploše stavební desky o průměru 200 mm. Takové technologické řešení umožňuje tisknout 3D díly bez nežádoucích překryvů a viditelných švů. Kvalitní průměr ohniska laseru 55 µm Trumpf vyvinul již v předcházejících letech a instaloval u strojů malého formátu TruPrint 1000, protože umožňuje dosáhnout hladkého a kvalitního povrchu a komplexních mřížkovaných struktur.

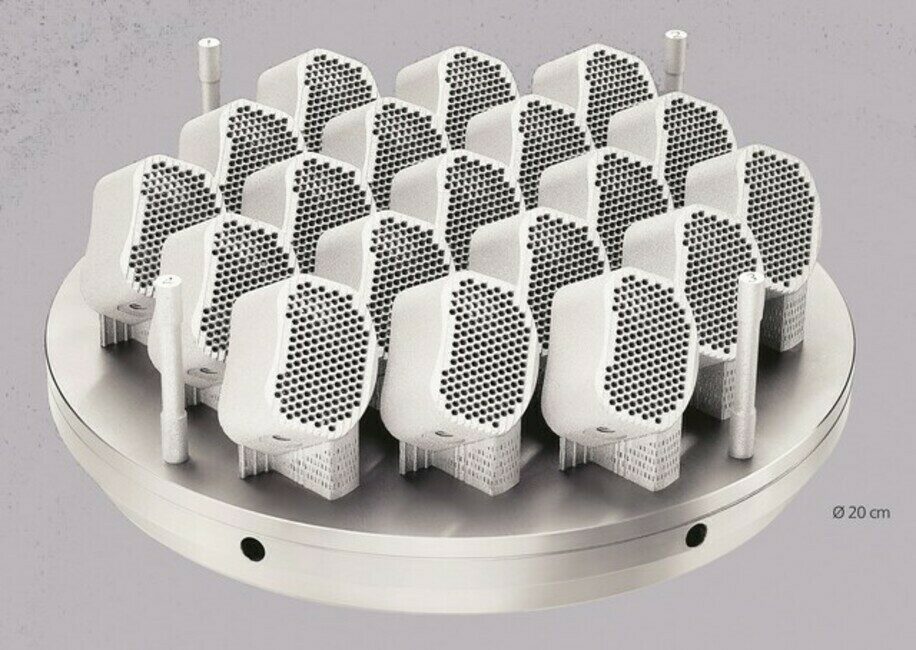

Aditivně vyrobené páteřní implantáty zkonstruovala firma CPM Diagnostics. (Zdroj: Trumpf)Nový design stroje přináší výhody zejména operátorovi díky nápovědě o procesních krocích pro nastrojení stroje na intuitivním ovládacím HMI panelu. Nepředpokládá se, že by firmy uvažující o investici do strojů pro aditivní výrobu měly mít rozsáhlé předchozí zkušenosti s 3D tiskem kovů. Pokud si to zákazníci přejí, je firma schopna podpořit zákazníka zaškolením obsluhy, jak v oblasti programování 3D dat pro tiskové zakázky, tak ve správném ovládání stroje.

Monitoring výrobního procesu

V oblasti digitalizace obsahuje TruPrint 2000 chytré monitorovací softwary, které pracují díky mnoha senzorům ve stroji. Monitorování procesu tavení v práškovém loži (Powder Bed Monitoring) sleduje on-line samotný proces tisku a okamžitě vyhodnocuje možné odchylky nebo deviace v práškovém loži. Druhý software monitoruje jednotlivé tavné lázně (Melt Pool Monitoring). Operátor má pod kontrolou, zda se kontury 3D dílů spékají správně bez výskytu vysoké pórozity, lokálního přehřátí materiálu nebo mikrotrhlin. Tyto monitorovací softwary jsou klíčovým předpokladem zejména pro choulostivé zdravotnické produkty, jako jsou například implantáty. V očích zákazníka je každá stavba po procesu tisku podložena a posílena dokumentací ve formě fotografií nebo reportů, které lze v případě potřeby archivovat nebo zpětně kontrolovat.

Případová studie ověřila vlastnosti stroje

Firma Trumpf již využila vlastní stroj TruPrint 2000 pro případovou studii, kterou zrealizovala a optimalizovala ve spolupráci s partnerem – zdravotní laboratoří CPM Diagnostics. Aditivně vyrobené páteřní implantáty se kvůli stabilitě a regeneraci páteře implantují přímo mezi obratle páteře. Součástí stavby byly i čtyři kusy standardních očíslovaných zkušebních vzorků, umístěných po okrajích stavební desky, u kterých byly provedeny adekvátní testy. Celá stavba, celkem 19 ks implantátů, trvala pouze 24 hodin. Výsledkem případové studie je kvalitní povrch vytištěných implantátů a ekonomicky přijatelné výrobní náklady díky vysoké produktivitě v provedení stroje multilaser.

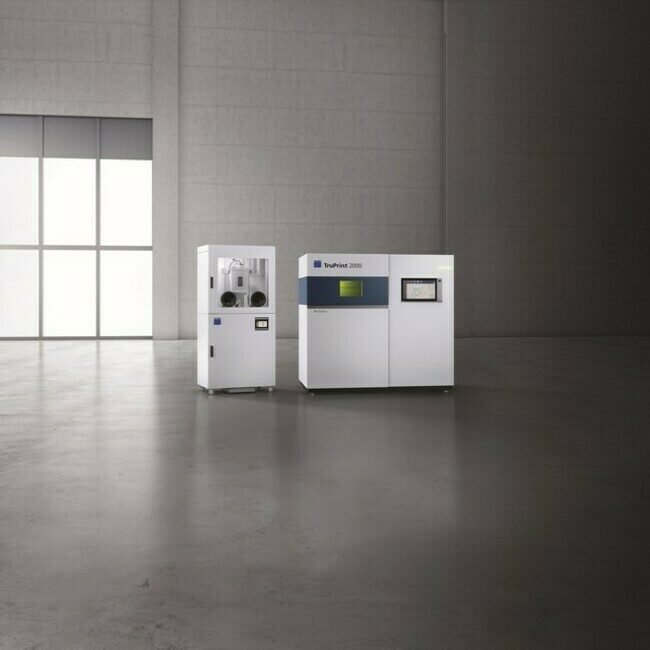

TruPrint 2000 s oddělenou přípravnou stanicí. (Zdroj: Trumpf)Zúročení mnohaletých zkušeností z výzkumu a vývoje v oblasti aditivních technologií firmy vyústilo ve zkonstruování nového flexibilního a produktivního stroje pro mnoho průmyslových oborů. Nový design stroje a mnoho technologických novinek stroje TruPrint 2000 nabízí uživatelům ideální technologické řešení pro aditivní výrobu komplexních, mřížkovaných a odlehčených dílů s vysokou přidanou hodnotou, kvalitou povrchu, produktivitou a bezpečnou manipulací kovových prášků. Uvedení stroje TruPrint 2000 na český trh plánuje firma Trumpf v průběhu roku 2020.
