Vrtání hlubokých děr do "Europrofilu"

Vrtání hlubokých děr o hloubce až 25xd do dřeva při požadované přesnosti ztěžuje především nedostupnost vhodných nástrojů.

Pro vložení sond na měření rozložení vlhkosti ve dřevěných částech okenních profilů v rámci doktorandské práce na téma "Interakce a chování dřeva ve spojení s jinými materiály v proměnném vlhkostním režimu" bylo třeba vyvrtat řady děr do různých typů a rozměrů lepených a polyuretanem plněných profilů určených na výrobu rámů oken a dveří. Hloubka vrtaných otvorů je až 100 mm, což při průměru nástroje 4 mm činí poměr délky a průměru 25x. Obvykle se tento poměr pohybuje mezi 5 až 10. Výroba vrtacího přípravku by byla vzhledem k potřebnému sortimentu roztečí nerentabilní. Nejrychlejší a nejlevnější řešení bylo nalezeno ve využití CNC řízené frézky FCM 22 CNC v laboratořích Ústavu strojírenské technologie Fakulty strojní ČVUT. Řídicí systém tohoto stroje disponuje i vrtacím cyklem s vyplachováním třísky, který byl zde s výhodou využit.

Reklama
Reklama
Reklama

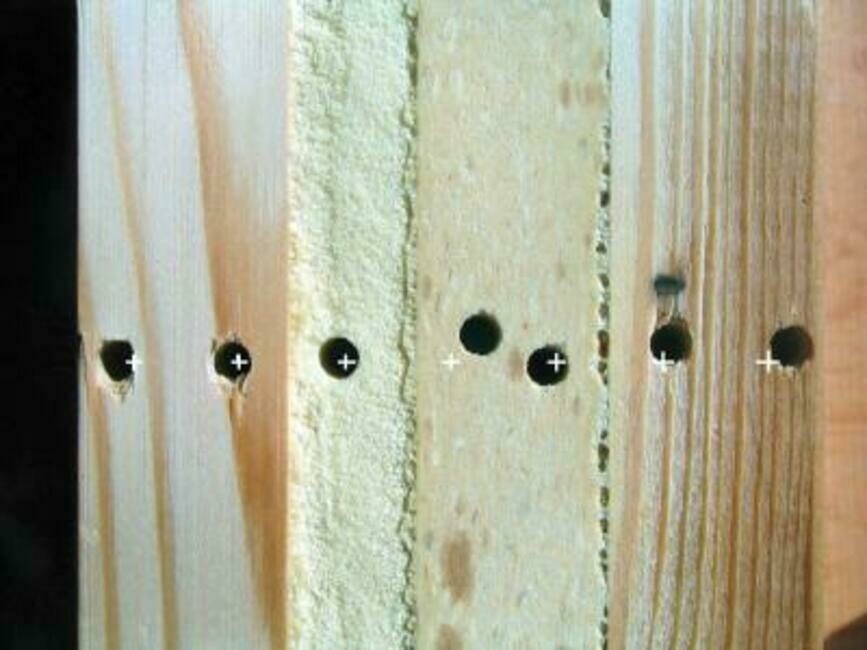

Vrtané otvory na výstupu z materiálu (bílé křížky značí požadované osy otvorů).
Vrtané otvory na výstupu z materiálu

Volba nástroje

Naměřené výsledky

Závěr

Pro měření vlhkosti materiálu profilu je třeba dodržet vzdálenosti měřicích elektrod s přesností do 1 mm a odchylku od roviny kolmé na vlákna dřeva do 0,5 mm Výsledky měření rozteče děr zhotovených metodou navrtávání otvorů monolitickým šroubovitým vrtákem z SK a prohlubovaných šroubovitým vrtákem ČSN 22 1125 dokládají, že požadavek přesnosti rozteče a úchylky vrtaného otvoru byl splněn. Nástroj z monolitu slinutého karbidu vyřešil požadavky na přesnost vrtaných otvorů na CNC obráběcím stroji.

J. Scheidel

Doc. Ing. Martin Vrabec, CSc.

Katedra konstrukcí pozemních staveb a Ústav strojírenské technologieČVUT v Praze

vrabec@fsid.cvut.cz

kps.fsv.cvut.cz

www.fs.cvut.cz

Chybějící tabulky naleznete v tistěné verzi časopisu.
