Základy měření tloušťky

Prvním krokem při výběru vhodného snímače Micro-Epsilon pro měření tloušťky je volba odpovídající měřicí metody a technologie. Zásadní roli při tom hrají materiál, povrch a rozsah tloušťky měřeného objektu.

Reklama

Proč vlastně chceme měřit tloušťku? Všechny materiály ve výrobě mají z mnoha důvodů striktně danou toleranci a její porušení by mohlo zkomplikovat další výrobní procesy či narušit správnou funkci finálního výrobku. Nechtěná změna tloušťky materiálu v průběhu procesu může značit opotřebení součástí, například ve válcovnách a lisovnách. Sledování těchto trendů zajistí včasné varování pro údržbu stroje. Z toho důvodu je nutno měřit tloušťku vzorku nejen tradičně na začátku a na konci výrobního procesu, ale i v jeho průběhu.

Náklady na zmetky mohou být vysoké, proto se výrobci často rozhodují kontrolovat produkt v několika fázích výroby. Manuální kontroly často znamenají nutnost zastavit výrobní linku, a to samozřejmě snižuje efektivitu výroby. Navíc obsluha provádějící měření musí být dobře proškolena. Musí vědět, kde a jak měřit, aby byla zajištěna co nejvyšší opakovatelnost měření, a výsledky tak byly relevantní pro konzistentní sledování vývoje procesů v čase. Kontrola kvality výroby by proto měla být automatizovaná, a to jak pro potřeby predikce a plánování údržby, tak pro splnění požadavků koncového zákazníka na kvalitu.

Měření tloušťky z jedné strany

Měření tloušťky z jedné strany v jednom bodě je možné provádět konfokálními snímači confocalDT při měření průhledného materiálu, jakým je např. sklo. Konfokální systém je totiž schopný měřit vzdálenost lomů světla z několika vrstev, tloušťka je pak rozdílem vzdálenosti lomu světla při vstupu do vrstvy materiálu a při výstupu z materiálu.

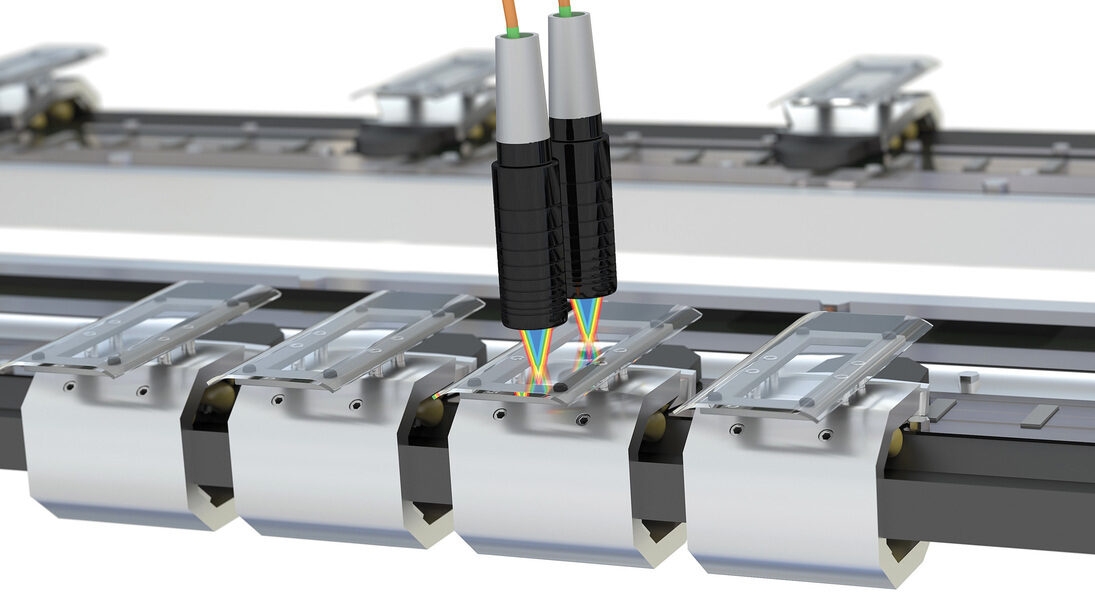

Jednostranné měření tloušťky průhledného materiálu konfokálními snímači confocalDT. (Zdroj: Micro-Epsilon)

Další možností jednostranného měření je použít snímače vířivých proudů eddyNCDT či kapacitní snímače capaNCDT, které jsou schopny měřit vodivý cíl skrz nevodivý v kombinaci s jinou měřicí metodou, typicky laserovou triangulací, která slouží pro měření celkové výšky výrobku, od které se odečítá naměřená vzdálenost k vodivé vrstvě. Případně je možné kapacitní princip a princip vířivých proudů zkombinovat spolu, jako je to uděláno u snímače combiSENSOR. Tento snímač je specifický v tom, že kapacitní snímač měří čistě nevodivý materiál. Toho lze dosáhnout velice specifickou kalibrací jen v případě naprosto homogenního složení nevodivého materiálu (např. bateriová folie).

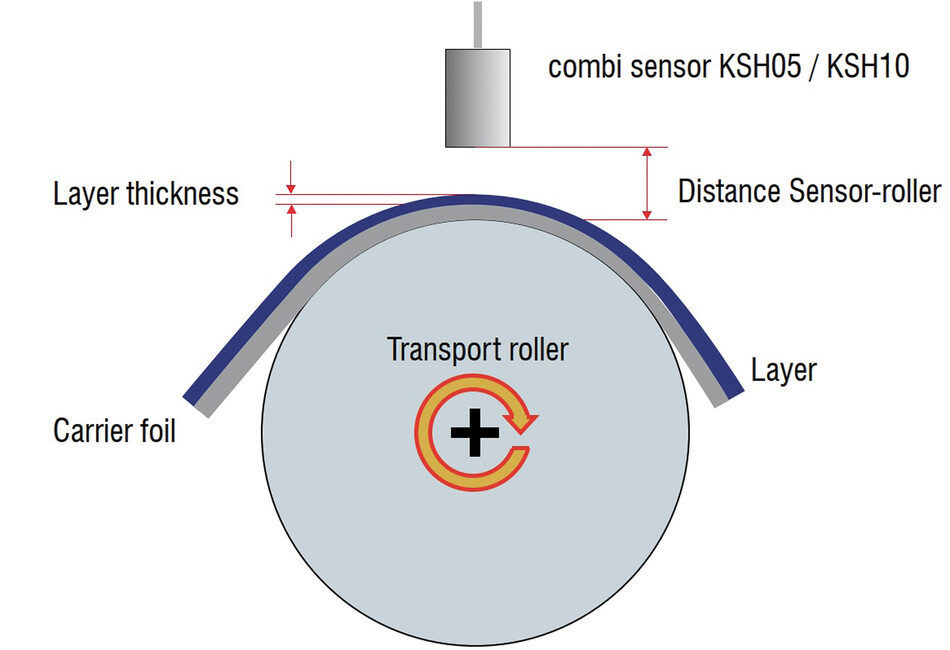

Snímač combiSENSOR kombinuje kapacitní princip a princip vířivých proudů. (Zdroj: Micro-Epsilon)
Reklama

Oboustranné měření tloušťky

Měření tloušťky ze dvou stran je tradiční způsob měření. Použít takto lze pár snímačů jakéhokoliv měřicího principu, nejčastěji se používají laserové triangulační snímače z kategorie optoNCDT. Pro základní měření dostačují i nejlevnější modelové řady. Nejrelevantnějších výsledků se dosahuje umístěním páru snímačů proti sobě co nejpřesněji a často je třeba měřit několika páry na více místech.

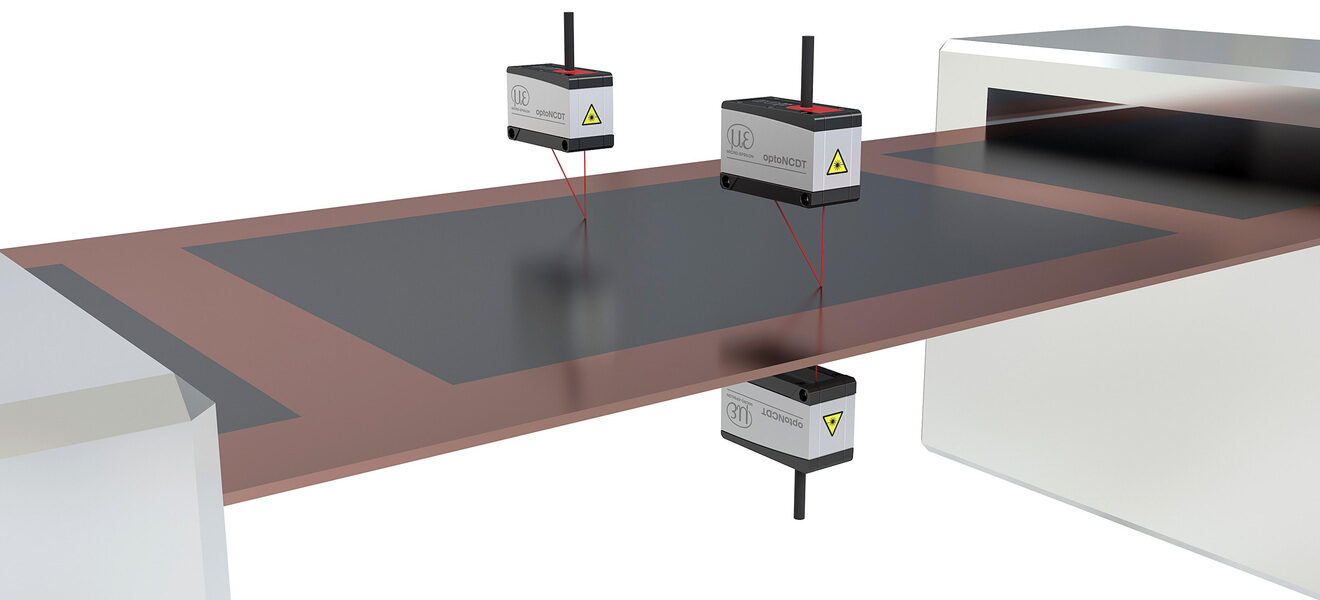

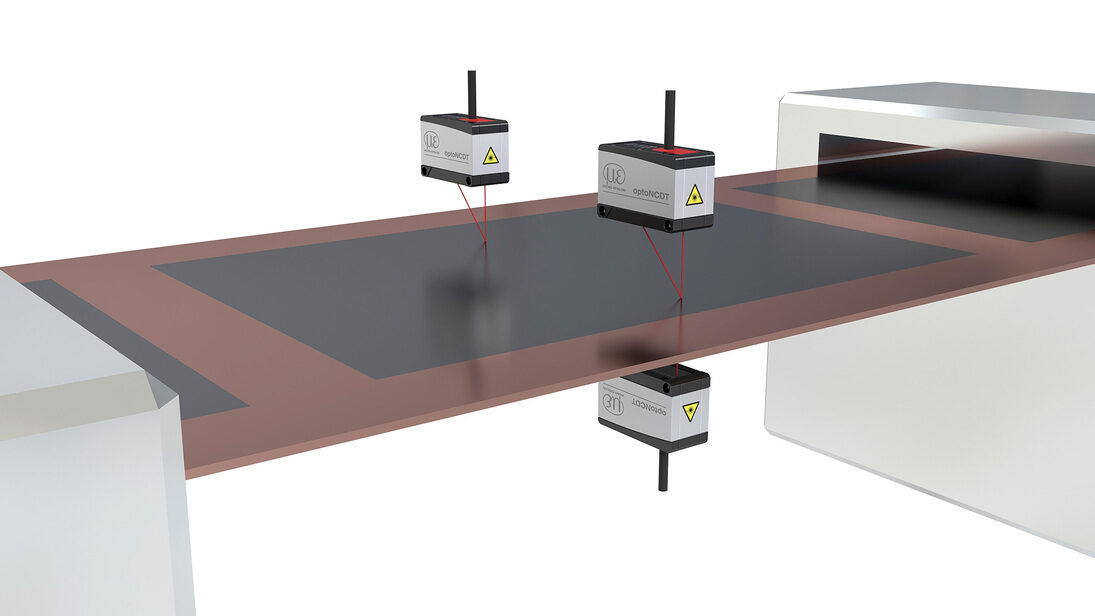

Oboustranné měření tloušťky materiálu. (Zdroj: Micro-Epsilon)

Pro zákazníky, kteří vyžadují maximální přesnost a nechtějí řešit náročnou konstrukci, má firma Micro-Epsilon v nabídce hotový motorizovaný systém thicknessGAUGE, který se sám průběžně kalibruje a změří například tloušťku pásu ve více bodech. Lze tak dosáhnout maximálních přesností.

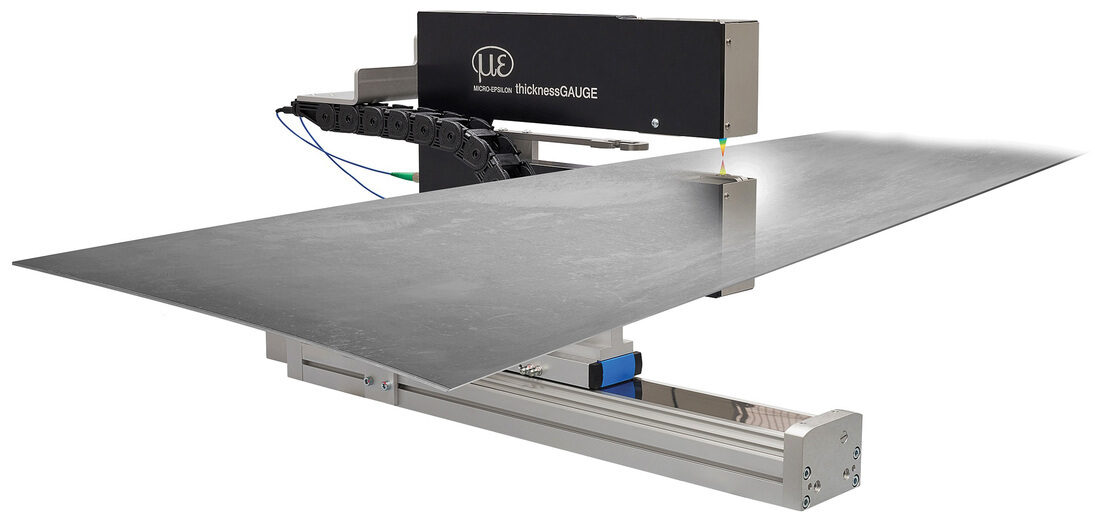

Motorizovaný systém thicknessGAUGE pro oboustranné měření tloušťky. (Zdroj: Micro-Epsilon)

Měření tloušťky profilovým skenerem

Měření tloušťky profilovým skenerem scanCONTROL se používá například při měření tloušťky nánosu housenky lepidla. Je to měření z jedné strany, ale v mnoha bodech v rámci 2D profilu. Zjistíme tak nejen šířku a výšku zmíněné housenky lepidla, ale i kompletní informaci o jejím tvaru, který umí skener rovnou vyhodnotit (OK/nOK) na základě nastavených tolerancí.

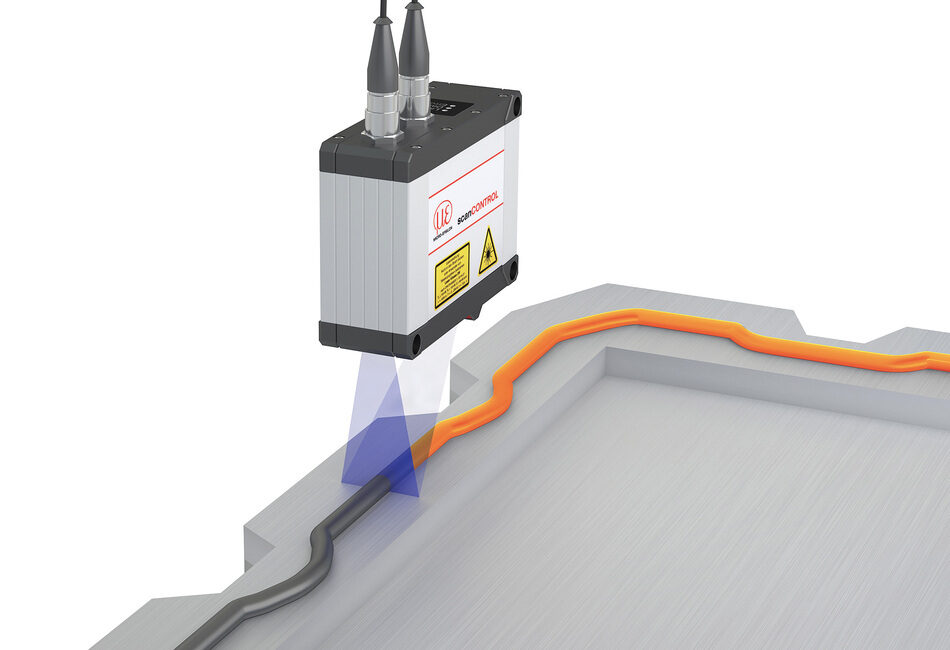

Měření tloušťky profilovým skenerem scanCONTROL. (Zdroj: Micro-Epsilon)

Měření tloušťky optickým mikrometrem

Měření světelným paprskem ThruBeam funguje tak, že optický mikrometr skládající se z vysílače a přijímače změří velikost zastínění. Pokud je měřený objekt mezi vysílačem a přijímačem, délka zastínění je rovna tloušťce objektu. Pro měření větších objektů lze použít kombinaci dvou mikrometrů a přičítat fixní vzdálenost mezi nimi.

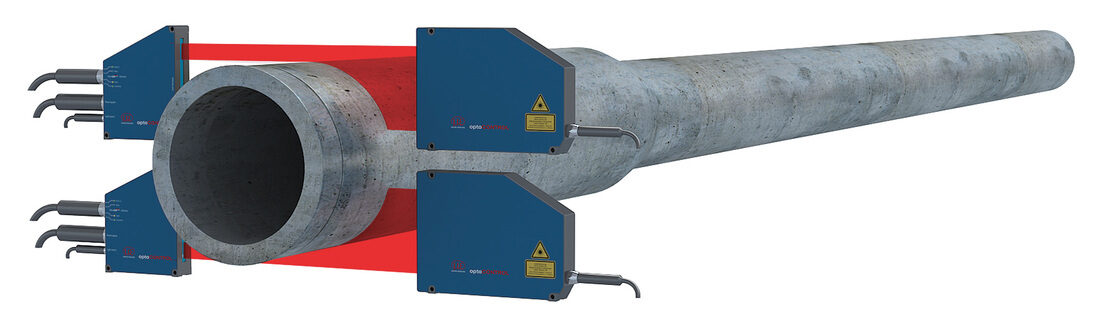

Měření světelným paprskem ThruBeam. (Zdroj: Micro-Epsilon)

Další informace k vybraným metodám vám poskytne obchodní zástupce společnosti Micro-Epsilon.
