Zdroj: CNC invest

Společnost CNC invest je firma s velkým rozsahem aktivit a dlouholetou historií. Na českém a slovenském trhu zastupuje s výhradní obchodně-servisní exkluzivitou špičkové světové výrobce strojů Yasda, Citizen Cincom a Miyano, SNK, Romi, Hardinge super-precision, Maple, Niigata a Jobs Group. Mimo tento sektor se také dlouhodobě zaměřuje na automatizaci, robotická řešení a na vlastní inovativní vývojové projekty, jako je např. Manipex - manipulátor s orientovaným zakládáním do palet.

Reklama

A co dále? CNC invest rovněž působí jako organizátor výjimečné výstavní akce World of Machining, kde bude v participaci s více než 70 dalšími vystavovateli prezentovat novinky z oboru obráběcích technologií. Zde bude k vidění také vývojové zařízení Manipex.

Manipex – manipulátor s obrobky pro dlouhotočné automaty

Dlouhotoče, jako pilíř sortimentu společnosti CNC invest, jsou samy o sobě stroji s vysokou mírou automatizace. Typické je pro ně využití automatických podavačů tyčí, komplexní opracování a vynášení obrobků z pracovního prostoru pomocí dopravníkového pásu. Protože výrobní časy jednotlivých obrobků jsou u dlouhotočů obvykle krátké, nevyužívá se nasazení robotů pro odběr obrobků, tím by se totiž přerušil výrobní cyklus na relativně dlouhý čas. Navíc by to znamenalo nutnost doplnit prostor pro ukládání obrobků, čímž by se negovala výhoda dlouhotočů spočívající v minimálních nárocích na zastavěný prostor.

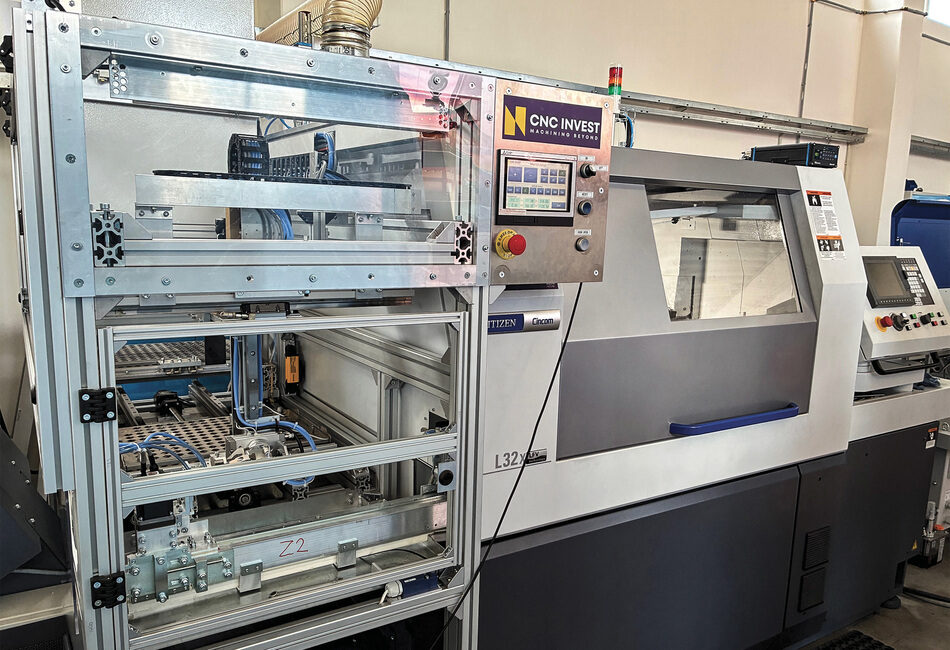

Manipulátor Manipex v sestavě s dlouhotočným soustruhem Citizen Cincom L32-1M10LFV. K ovládání manipulátoru slouží HMI panel s dotykovou obrazovkou. (Zdroj: CNC invest)

Proto se vývojový tým CNC invest pustil do vlastního vývoje manipulátoru, který dokáže eliminovat nevýhody robotů. Navíc je stále běžnější potřeba provádění návazných operací na soustružení (oplach, automatické měření apod.). Tyto operace se často provádějí tak, že určité množství obrobků je manuálně umístěno do otvorů v manipulačních paletách, které následně procházejí jednotlivými operacemi. Výsledkem vývoje je manipulátor Manipex. Ten tuto manuální činnost odstraňuje, aniž by omezoval činnost dlouhotoče. Obrobek manipulátor odebírá z protivřetena stroje, přemístí jej po dráze uvnitř stroje do paletizační části, která je umístěna nad vynašečem třísek. Zde je obrobek pomocí víceosého ukládacího mechanismu automaticky uložen do palety.

Konstrukce manipulátoru umožňuje uložení obrobku do palety částí naposledy uchycenou v protivřetenu směrem vzhůru i dolů. Navíc může být obrobek umístěn orientovaně, což se využívá u obrobků nekruhového průřezu.

V současné době je manipulátor v běžném provozu s dlouhotočným soustruhem Citizen Cincom L20. Do řešení byla zakomponována i možnost, aby během výroby mohlo být prováděno kontrolní měření na každém x-tém kusu nebo namátkově. Samozřejmě bez zastavení procesu obrábění.

Reklama
Reklama
Reklama

Celkový čas cyklu pro manipulaci s obrobkem od jeho převzetí v dlouhotoči po uložení do palety lze uzpůsobit tak, aby obvykle nepřesáhl čas obrábění. Po signalizaci zaplnění palety obsluha stroje paletu vymění.

Na zářijové výstavě World of Machining bude společnost CNC invest prezentovat zcela novou variantu Manipexu. Ta se od předchozího provedení liší zejména využitím dvou palet pro ukládání obrobků. Po zaplnění první palety přejde manipulátor plynule k plnění druhé palety, a obsluze tak vzniká časový prostor pro výměnu první, zaplněné palety po celou dobu plnění druhé palety. To se střídavě opakuje a obráběcí cyklus není třeba zastavovat ani za účelem výměny palet.

Inovace řešení Manipexu spočívá v kombinaci těchto vlastností:

  • zachování nepřetržitého provozu dlouhotoče bez zastavení;
  • umístění manipulátoru z podstatné části dovnitř pracovního prostoru stroje;
  • schopnost odebrat obrobek a uložit jej do otvoru v paletě orientovaně, a to jak stranově, tak i polohově, což má zásadní význam pro následné automatické měření u dílců, které mají nerotační nebo jinak nesymetrické plochy;
  • plnění obrobků i do palet, které již zákazník využívá;
  • nízké nároky na bezpečnostní opatření na pracovišti;
  • žádné zásahy do stroje vyjma malého prostupu v jeho boku;
  • rychlost přenastavení na jiný obrobek;
  • minimální nároky na prostor při respektování potřebného prostoru pro vynašeč třísek a manipulaci s ním.

Stávající řešení umožňuje manipulaci s obrobky do délky 80 mm v průměrech daných možnostmi jednotlivých provedení strojů Citizen Cincom řady „L“.

Řídicí jednotka (PLC) manipulátoru ovládá servomotory pohánějící jednotlivé osy Manipexu. Pro ovládání pneumatických prvků jsou použity monostabilní nebo bistabilní solenoidové ventily. Ovládání manipulátoru probíhá pomocí HMI panelu. Takto může obsluha stroje jednoduše nastavit všechny parametry pro paletizaci. Součástí modulu ovládání je i vazba na řídicí systém stroje, jednotlivé snímače polohy, signalizaci naplnění palety, central stop a další funkční prvky, což zajišťuje spolehlivý a bezpečný chod celku.

Nejpodstatnějším přínosem Manipexu je vyřešení komplexní automatizace soustružnického CNC pracoviště dodávaného jako jeden celek současně s dodávkou stroje. To znamená, že společnost CNC invest povyšuje svůj dosavadní obchodní model z prodeje stroje na komplexní službu. Zároveň je ale možné dodat manipulátor formou doplnění k již provozovaným strojům.

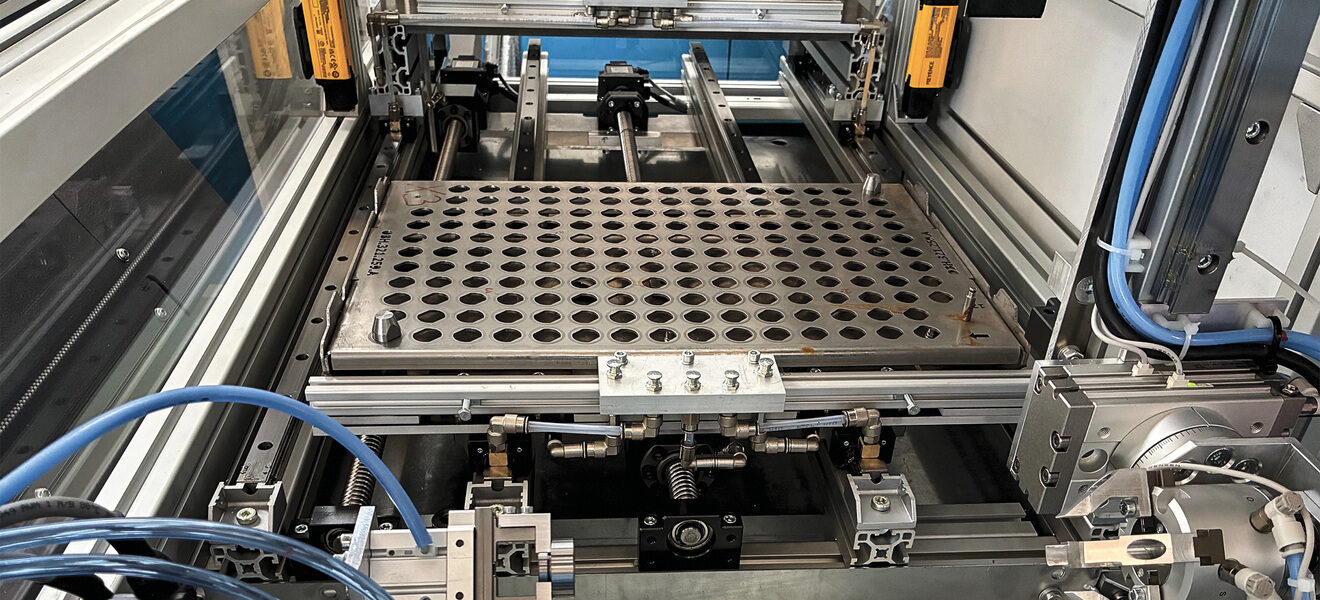

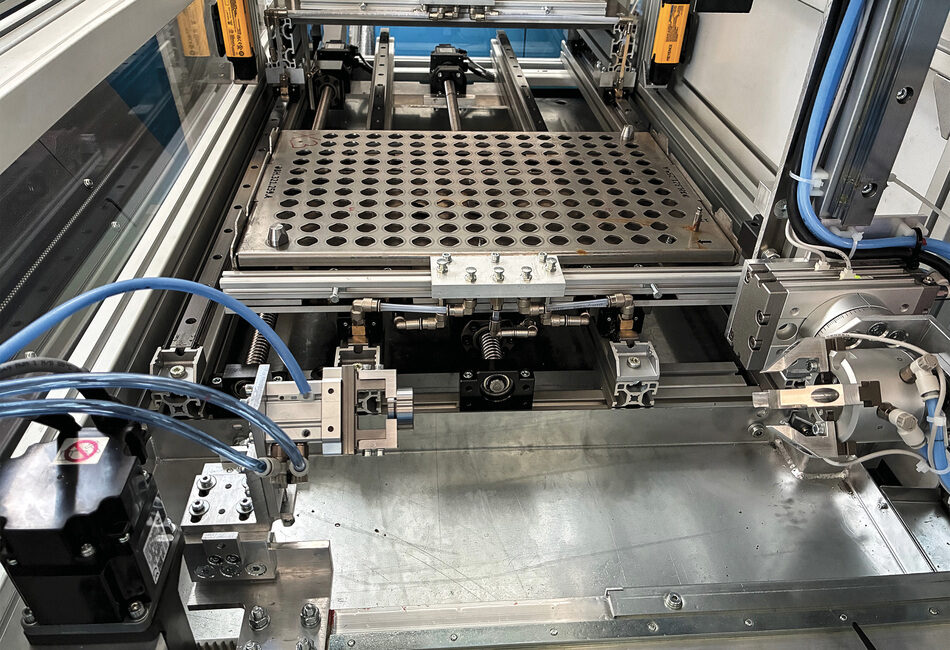

Nová verze manipulátoru Manipex používá dvojici palet na ukládání obrobků; to umožňuje operátorovi odebírat zaplněné palety bez přerušení obráběcího cyklu. (Zdroj: CNC invest)

Řešení pokrývá využití u nejprodávanější řady dlouhotočů řady „L“ a má potenciál stát se univerzálním pro všechny typové řady a velikosti dlouhotočných automatů Citizen Cincom s výhledem na uplatnění i u dalších typů CNC soustruhů – nejen těch, které dodává společnost CNC invest, ale i soustruhů od jiných výrobců.

Unikátní systémy pro odběr a ukládání obrobků z CNC soustruhů do palet jsou chráněny dvěma užitnými vzory a je podána přihláška evropského patentu.

Kde můžete Manipex vidět?

Nejbližší akce pořádaná firmou CNC invest je výstava kovoobráběcího světa World of Machining, neboli Svět obrábění, konaná v Kroměříži. Jedná se již o druhý ročník. Rozhodně byste tam neměli chybět, chcete-li vidět novinky strojírenského a technického světa, strojní technologie a produkty více než 70 vystavovatelů, a to vše „v pohybu“. Letošní ročník pokrývá ještě více plochy kroměřížského výstaviště. Chybět nebudou expozice akademiků, kteří přivezou své vlastní vývojové exponáty, a představí se i zajímavý program STEM a LEGO FIRST, určený pro školy technického směru. Chybět nebude ani tradiční zábavní doprovodný program. Letošní ročník výstavy je pořádán pod záštitou Zlínského kraje a Asociace krajů České republiky.

Reklama

World of Machining v kostce

Výstava proběhne ve dnech 9.–11. září 2025 v areálu Výstaviště Kroměříž (v úterý a ve středu od 9 do 16 hodin, ve čtvrtek od 9 do 14.30 hodin). Výstavní akce kovoobráběcího světa se uskuteční v nádherném prostředí výstaviště a zahrad v japonském stylu.

  • výstavní plocha plná technologií v pohybu;
  • novinky ze světa obrábění;
  • 70 vystavovatelů;
  • přednášky akademiků i vystavujících firem o AI, ESG a dalších tématech;
  • významné osobnosti akademického a odborného světa (prof. Marek, doc. Holub, Ing. Stejskal, Ing. Kratěna a další);
  • přítomnost hejtmana Zlínského kraje Ing. Radima Holiše;
  • panelová diskuze na téma „Budoucnost strojírenství“;
  • přítomnost 3. generace konstruktérů Škoda Auto – Martin Hrdlička;
  • po celou dobu výstava historických aut Samohýl Motor Veterán, včetně projížděk;
  • po celou dobu možnost vyzkoušet si, jak probíhá náraz při autonehodě, a to na simulátoru Crash car;
  • hudební bonbonek – Ondřej Havelka a jeho Melody Makers

...a mnohem více.

Po celou dobu výstavy bude program moderovat pan Petr Suchoň.

Vstup na výstavu World of Machining i parkování je zdarma, stačí se registrovat online (případně na místě). Pro rychlé vyplnění registračního formuláře načtěte tento QR kód.
