Manipulátor pro dlouhotočné automaty

V oblasti obrábění na CNC strojích se v současné době prosazují prvky a systémy automatizace a robotizace. Obecně se hovoří o nejrůznějších robotech. Manipulátory nejsou způsobem automatizace, který by byl často prezentován; stojí na okraji zájmu, alespoň pokud jde o medializaci, což je velká škoda.

Martin Novák

Výkonný ředitel společnosti CNC invest.

Reklama

Nevýhodou klasických robotů je velká zastavěná půdorysná plocha a omezený dosah v důsledku toho, že tuhost konstrukce s rostoucí délkou ramene klesá. Pracovní prostor musí být zabezpečen z hlediska bezpečnosti, což komplikuje přístup obsluhy ke stroji. Aby ruka robotu mohla do pracovního prostoru stroje vstoupit – za účelem vyjmutí obrobku nebo vložení polotovaru –, je zapotřebí stroj zastavit. Pro dlouhotočné automaty je typická krátká doba výroby jednoho kusu, a proto se roboty v jejich případě téměř nevyužívají.

V současné době je dokončen prototyp manipulátoru pro dlouhotoč Citizen Cincom L20 a probíhá zkušební provoz v běžné výrobě u zákazníka. (Zdroj: CNC invest)

Také kolaborativní roboty mají své nevýhody, které se budou obtížně odstraňovat i v budoucnosti. Kobot je limitován ve své rychlosti, protože ta je legislativou omezena na 250 mm.s–1.

Roboty Scara nebo Armroid jsou v některých aplikacích integrovány dovnitř stroje, což by teoreticky umožňovalo nasazení i u dlouhotočných automatů, ale i v tomto případě by muselo dojít k zastavení stroje a vyložení obrobku prostorem s otevřeným krytem. Rovněž začlenění portálových manipulátorů k dlouhotočům bez omezení nepřetržité výroby je problematické.

Reklama
Reklama
Reklama

Jak odstranit nevýhody stávajících řešení

Ambicí společnosti CNC invest je přijít na trh s automatizačním prostředkem, který bude nevýhody uvedených řešení eliminovat. Stále běžnější je potřeba provádět operace navazující na soustružení (oplach, automatické měření apod.). Tyto operace se často provádějí tak, že určité množství obrobků je manuálně umístěno do otvorů v manipulačních paletách, které následně procházejí jednotlivými operacemi. Manipulátor z dílny firmy CNC invest tuto manuální činnost odstraňuje, aniž by omezoval činnost dlouhotoče.

Řešení manipulátoru využívá k převzetí hotového obrobku protivřeteno stroje. Následně je obrobek přepraven do paletizační části manipulátoru a pomocí víceosého ukládacího mechanismu uložen do palety.

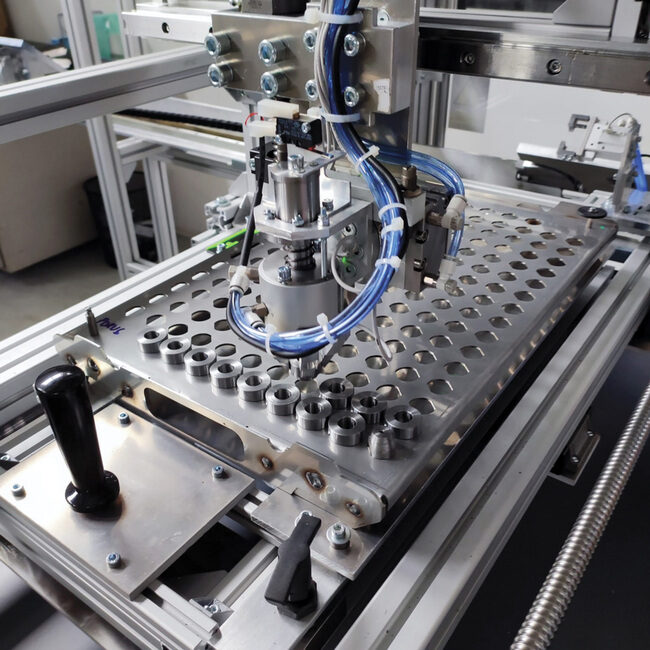

V paletizační části manipulátoru je obrobek uložen do palety pomocí víceosého ukládacího mechanismu. (Zdroj: CNC invest)

Celkový čas cyklu pro manipulaci s obrobkem – od jeho převzetí v dlouhotočném soustruhu až po uložení do palety – lze uzpůsobit tak, aby se nepřesáhl čas obráběcího cyklu. Po signalizaci zaplnění palety obsluha stroje paletu vymění. Společnost CNC invest připravuje i automatickou výměnu palet.

V současné době je dokončen prototyp manipulátoru pro dlouhotoč Citizen Cincom L20 a probíhá zkušební provoz v běžné výrobě u zákazníka.

Stávající řešení umožňuje manipulaci s obrobky do délky 80 mm v průměrech daných možnostmi stroje Citizen Cincom L20. Rozpracované řešení pro stroj Citizen Cincom L32 umožní manipulaci s obrobky o průměru od 5 mm do 38 mm a o délce od 10 mm do min. 100 mm.

Unikátní vlastnosti nového řešení:

– umístění manipulátoru z podstatné části dovnitř pracovního prostoru stroje;

–  schopnost odebrat obrobek a předat jej na manipulační místo orientovaně, a to jak stranově, tak i polohově, což má zásadní význam pro následné automatické měření u dílců, které mají nerotační nebo jinak nesymetrické plochy;

–  plnění obrobků do palet, a to i do těch, které zákazník již využívá;

–  nízké nároky na bezpečnostní opatření na pracovišti;

–  rychlé přenastavení na jiný obrobek;

–  minimální nároky na prostor.

Řídicí jednotka a ovládání

Řídicí jednotka (PLC) manipulátoru ovládá buď krokové motory se zpětnou vazbou a drivery s napájecím napětím 24 V DC, nebo servomotory. Pro ovládání pneumatických prvků jsou použity monostabilní nebo bistabilní solenoidové ventily. Ovládání manipulátoru probíhá pomocí HMI panelu. Takto může obsluha stroje jednoduše nastavit všechny parametry pro paletizaci. Součástí ovládacího modulu je i vazba na řídicí systém stroje, dalšími součástmi jsou jednotlivé snímače polohy, signalizace naplnění palety, central stop a další funkční prvky pro spolehlivý a bezpečný chod celku.

Reklama

Nejpodstatnějším přínosem je vyřešení komplexní automatizace soustružnického CNC pracoviště dodávaného jako jeden celek současně s dodávkou stroje. To znamená, že firma CNC invest posouvá své komplexní prozákaznické služby zase o krok dál. Zároveň je ale možné dodat manipulátor formou doplnění k již provozovaným strojům.

Řešení má potenciál stát se univerzálním pro všechny typové řady a velikosti dlouhotočných automatů Citizen Cincom a jejich uplatnění se očekává i u dalších typů CNC soustruhů, dodávaných nejen společností CNC invest.

Unikátní systémy pro odběr obrobků z CNC soustruhů a pro jejich ukládání do palet byly vytvořeny ve vývojovém středisku společnosti CNC invest, jsou chráněny dvěma užitnými vzory a zároveň je podána přihláška za účelem udělení evropského patentu.
