Pro přesné a spolehlivé senzorické měření

Výrobní závod německé skupiny Micro-Epsilon v Bechyni se specializuje na vývoj a výrobu průmyslové senzoriky, kam náleží i lankové snímače vzdálenosti. Tyto přístroje umožňují spolehlivé a precizní měření v náročných podmínkách, při správném používání dobře odolávají poškození a jejich parametry lze přizpůsobit konkrétním potřebám zákazníka.

Tento článek je součástí seriálu:
MSV – Mezinárodní strojírenský veletrh v Brně 2024
Díly
Ladislav Martínek

Pracuje ve společnosti Micro-Epsilon na pozici Technická podpora a marketing. Vystudoval v oboru elektrotechnika.

Reklama

Výrobní závod německé skupiny Micro-Epsilon v jihočeské Bechyni se zabývá vývojem, výrobou a prodejem průmyslové senzoriky a další měřicí techniky. Krom toho, že se zde vyrábějí mechanické díly a osazují se katalogové i speciálně upravené OEM snímače indukčních principů, má tento závod na starosti také kompletní portfolio lankových snímačů vzdálenosti, a to včetně jejich vývoje.

Lankové snímače vzdálenosti představují spolehlivý způsob měření, který vydrží mnoho let průmyslového provozu. Co do principu fungují v podstatě jako svinovací metr, který převádí vzdálenost na elektrický signál. Díky tomu, že má firma Micro-Epsilon zmíněné oddělení vývoje a konstrukce právě v Čechách, dokáže tuzemskému zákazníkovi navrhnout či modifikovat co možná nejvhodnější lankový snímač pro jeho konkrétní měřicí potřeby a podmínky, a to i pro účely kusových zakázek.

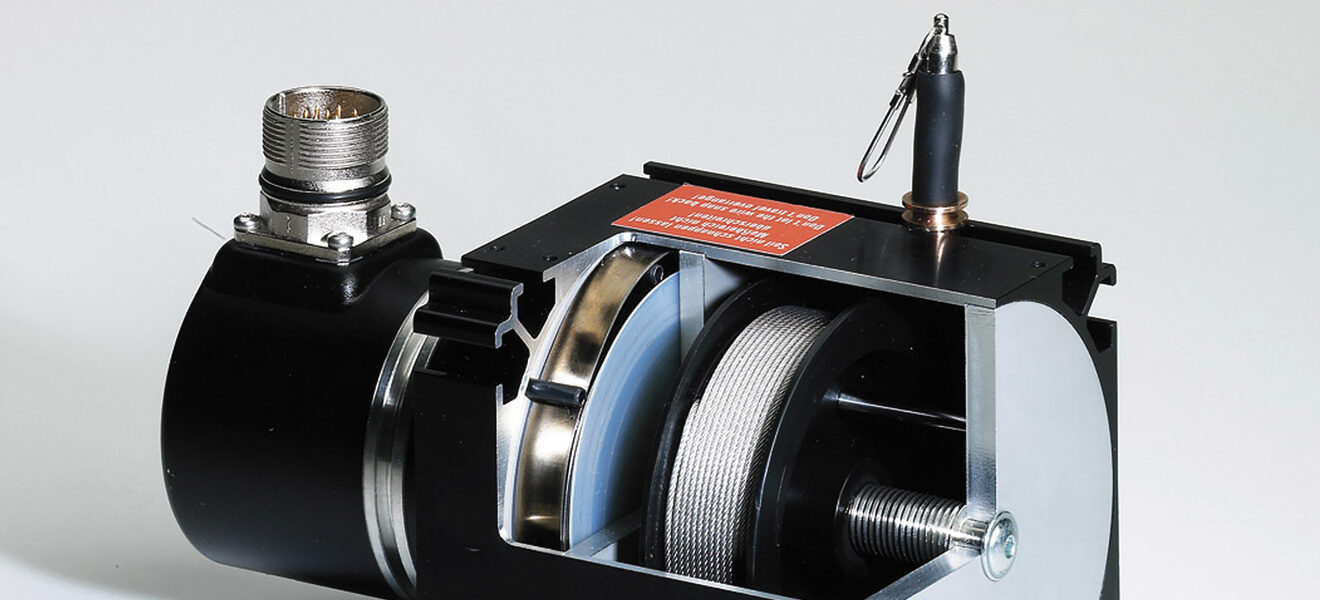

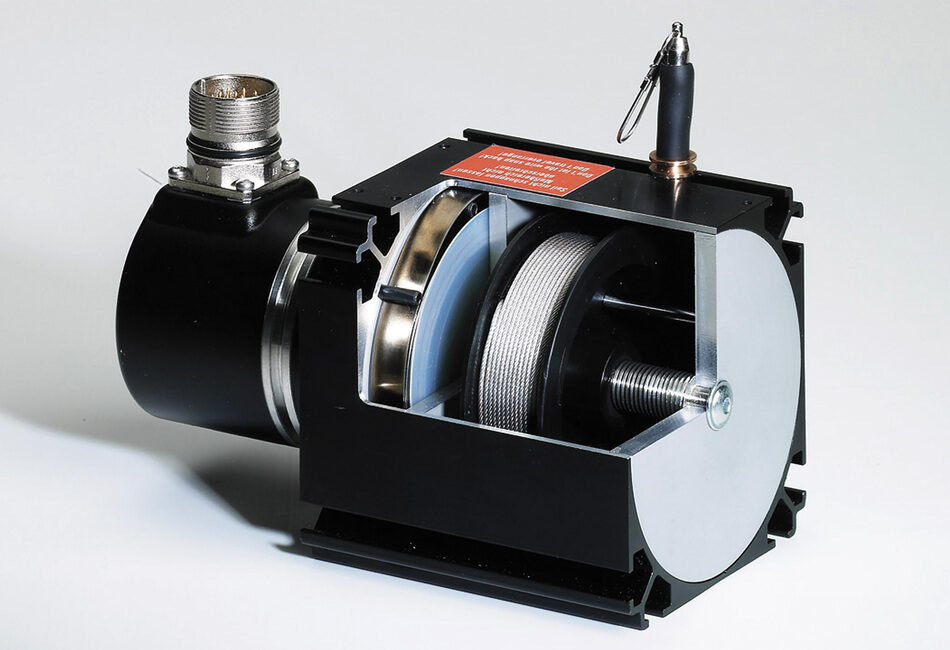

Lankové snímače představují spolehlivý způsob měření s vysokým rozlišením, které zaznamená i nejmenší změny. (Zdroj: Micro-Epsilon)

Zásady pro práci se snímačem

Přirovnání ke svinovacímu metru se v jedné zásadní skutečnosti liší: na každém senzoru je nalepen štítek s varováním, že vytažené lanko nesmí být navíjeno bez zátěže. Právě v tom spočívá zásadní rozdíl oproti svinovacímu metru, a zároveň se jedná o nejběžnější příčinu oprav těchto senzorů. Při vytažení lanka a puštění bez zátěže dochází k vyskočení lanka z navíjecího bubínku, popřípadě i k utržení koncovky.

Další častou opravou bývá utržené lanko z důvodu výchylky lanka více než +- 3° od ideálního 90° navíjení. V tomto případě je potřeba využít navíjení přes kladku, kdy je lankem možné hýbat, nicméně do snímače se navíjí správně. Pokud bude snímač ve vlhkém či prašném prostředí, je také dobré vybavit jej stěrkou, která alespoň do jisté míry zamezí zanášení pružiny.

Na mechanickou část se nejčastěji montuje potenciometr, který s pohybem bubínku mění svůj odpor. Pro lepší průmyslovou integraci lze přidat DPS, kde se převede odporová změna na klasický výstup 4-10 mA, 0-10 V a jiné analogové hodnoty. Pro modernější průmyslová rozhraní, jako je ProfiNet, ProfiBus, EtherCAT, SSI a další, lze použít enkodér.

Reklama
Reklama
Reklama

Přednosti lankového snímače

Pokud se vyvarujeme výše popsaným chybám při instalaci a lanko upevníme na cíl, kterým může být například vrchol jeřábu či vysokozdvižného vozíku, získáme tak spolehlivý způsob měření vzdálenosti. Jednou z největších předností této metody je vysoké rozlišení, které dokáže zaznamenat i ty nejmenší změny. Snímač je proto vhodný i na sledování změn výšky hladiny měřené přes plovák, kdy se vzdálenost mění jen velmi pozvolna, a tak své využití nalezne mimo jiné při sledování změn polohy budov či mostů.

Další zajímavou aplikací snímačů je například polohování zdravotnických křesel či měření pohybu jednotlivých částí automobilu při destrukčních zkouškách. Lankové snímače se mnohdy používají také v průmyslových halách, a to obecně kdykoliv, kdy je třeba měřit vzdálenost dotykovou metodou.

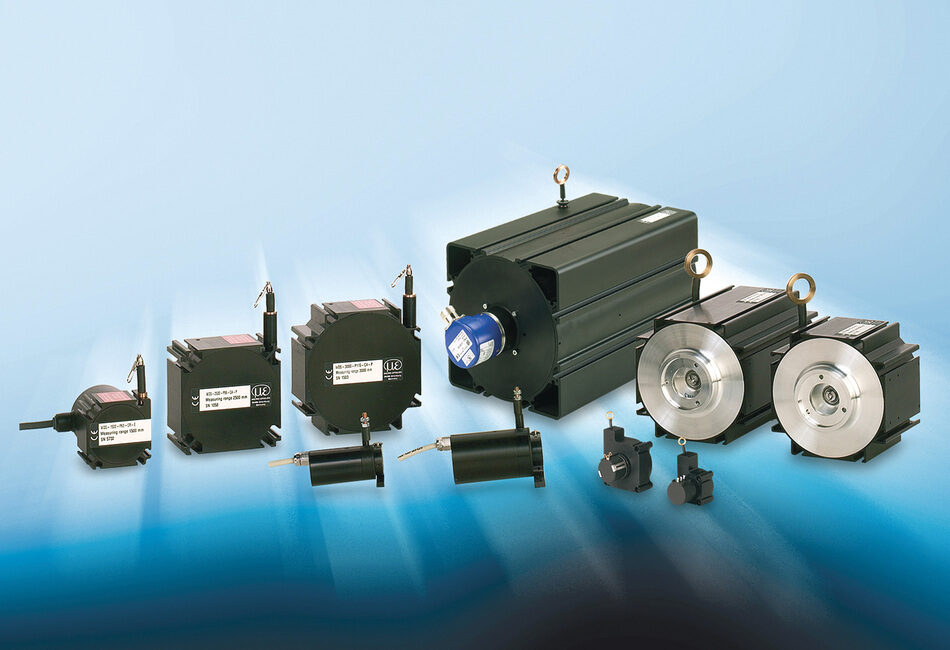

Snímače jsou dodávány v hliníkovém či plastovém provedení, zatímco jejich parametry je možné přizpůsobit dle potřeb zákazníka. (Zdroj: Micro-Epsilon)

Druhy snímačů

Lankový senzor se skládá z bubínku, lanka s koncovkou a pružiny. Samotné tělo tvoří buď plastové WPS (wire plastic sensor), nebo kovové WDS (wire dural sensor), od čehož se odvozuje základní dělení těchto snímačů. Typické průmyslové provedení mají řady WDS-P, kdy je snímač chráněn v odolném kovovém pouzdře. Pro nenáročné pracovní prostředí jsou k dispozici plastové snímače WPS-MK, které se vyznačují vynikajícím poměrem ceny k výkonu.

Mimo tyto klasické modely lze pořídit i snímače WDS-MP/MPW, vhodné zvláště pro rychlá měření v náročném prostředí. Dalším typem je miniaturní snímač WDS-MT, který se vejde i do stísněných prostor. Modely označené WDS-K100 mají plastové tělo se skelnými vlákny, což přispívá k vyšší odolnosti těchto zařízení – krom toho, že odolávají mechanickému poškození, mají zároveň certifikaci IP69 pro použití v prostředí, kde může na snímač působit voda a vlhkost.

Měřicí rozsahy uvedených snímačů se pohybují od 50 mm po 50 m, na vyžádání lze dodat až 60 m.

Reklama

Zajímavá řešení na míru

Jako jeden z příkladů zakázkového řešení lze uvést snímač vybavený dvěma potenciometry zároveň. Potenciometry po letech používání začínají trpět tzv. odskoky, kdy chvilkově odskočí jezdec, a citlivé systémy mohou na základě toho zahlásit chybu. Ve většině aplikací to nepředstavuje problém, avšak u bezpečnostních systémů tento jev může vést ke zbytečnému zastavení stroje. Toto riziko bylo v tomto případě redukováno bez vynaložení nadbytečných nákladů, a to právě souběžným použitím dvou potenciometrů.

Ještě spolehlivějším řešením tohoto rizika je použití enkodéru, který tento problém nemá. Ideální volbou je každopádně kontaktovat pracovníky firmy Micro-Epsilon a prodiskutovat s nimi zamýšlené použití snímače, aby mohl být navržen co možná nejvhodnější typ.


Umístění expozice společnosti Micro-Epsilon na MSV 2024:
pavilon P, stánek 113
