Pro hospodárné frézování drážek a dělení materiálů

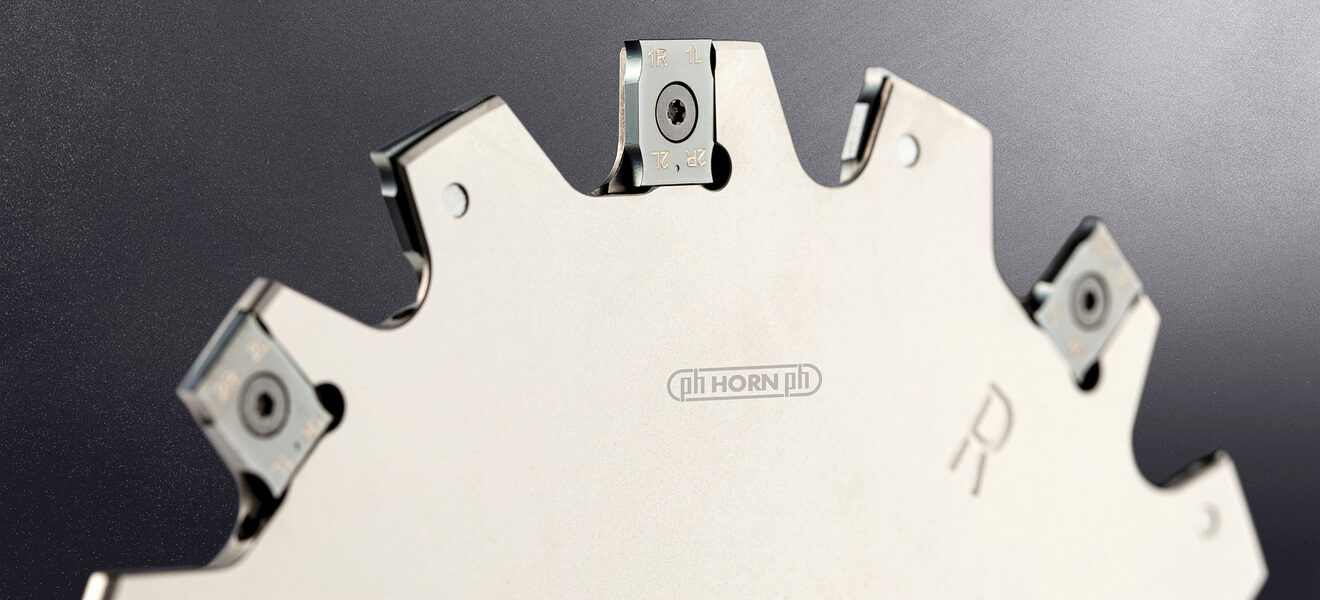

Společnost Paul Horn vyvinula inovovaný nástrojový systém M475 pro frézování drážek a pro dělení materiálů. Systém nabízí vyměnitelné břitové destičky s šířkami 3 a 4 mm, které umožňují hospodárné a produktivní frézování. K dispozici jsou varianty fréz s různými průměry a efektivním počtem zubů, a to včetně vnitřního chlazení.

Tento článek je součástí seriálu:
MSV – Mezinárodní strojírenský veletrh v Brně 2024
Díly
Reklama

Inovovaný nástrojový systém M475 je určen zejména pro frézování drážek a dělení materiálů. Výjimečný je mimo jiné hospodárným a vysoce produktivním frézováním, přičemž stávající nabídka tohoto frézovacího systému je nyní navíc rozšířena o vyměnitelné břitové destičky s šířkou řezu 3 a 4 mm (pro výrobu užších drážek).

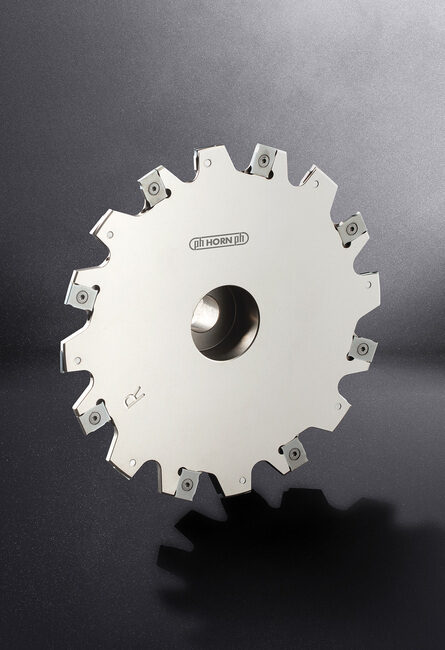

Varianty nástrčných a šroubovacích fréz systému M475 jsou vybaveny vnitřním přívodem chladicí kapaliny. (Zdroj: SK Technik)

Precizně vybroušená vyměnitelná břitová destička má čtyři řezné hrany, vždy se dvěma levými a dvěma pravými břity. To znamená, že k osazení tělesa frézy uživatel již nepotřebuje různé břitové destičky. Tyto vyměnitelné destičky s pozitivním řezem a kruhovým lamačem třísek společnost Horn nabízí v třídě řezného materiálu RC4G. Tato třída zaručuje dostatečně vysoký řezný výkon při frézování, zatímco speciální povrchová úprava tělesa frézy poskytuje vysokou úroveň ochrany proti působení abrazivních třísek.

Základní tělesa systému M475 jsou k dispozici v provedení jako kotoučové frézy, nástrčné frézy a frézy se šroubovací hlavičkou. Jednotlivé varianty nástrčných a šroubovacích fréz jsou vybaveny vnitřním přívodem chladicí kapaliny.

Kotoučové frézy nabízí společnost Horn v průměrech od 80 do 200 mm. Šířky pro dělení materiálu nebo pro frézování drážky jsou volitelně 3, 4, 5, 6 nebo 8 mm.

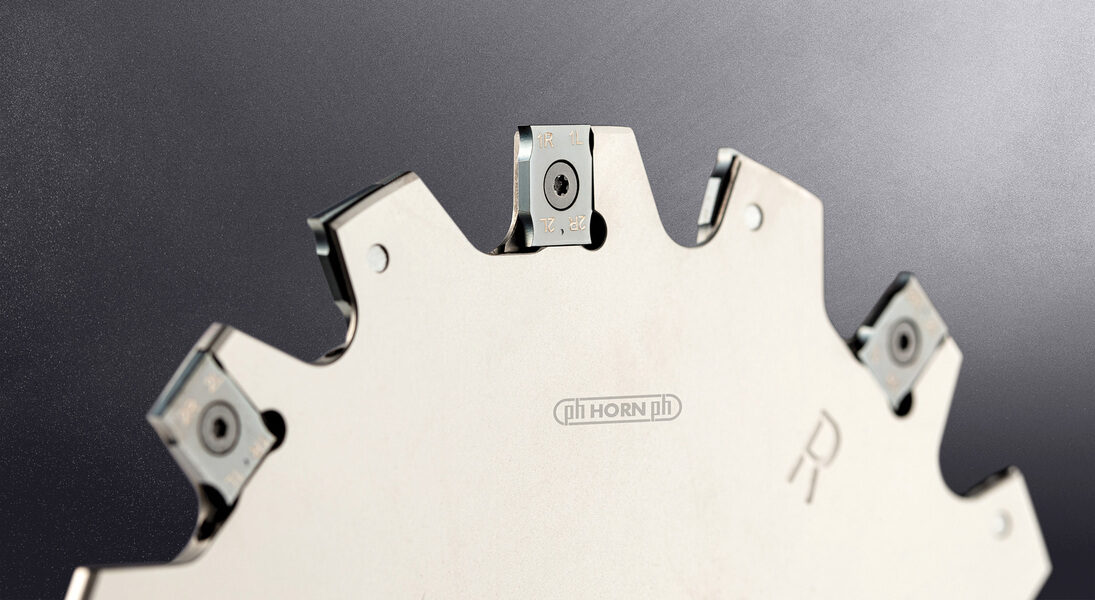

Nástrojový systém M475 umožňuje hospodárné a vysoce produktivní frézování. (Zdroj: SK Technik)

Jako nástrčné frézy jsou nabízeny nástroje v řezném průměru od 63 do 200 mm. Šířky jsou v tomto případě stejné jako u varianty kotoučových fréz.

Šroubovací frézy mají šířku řezu 5 mm a průměr od 40 do 63 mm. Efektivní počet zubů (zeff) závisí vždy na příslušném průměru. Například u nástrčné frézy o průměru 40 mm je zeff = 2 a u kotoučové frézy o průměru 200 mm je zeff = 13. K hospodárnosti nového frézovacího systému M475 přispívá také vysoký počet efektivních řezných hran.


Umístění expozice firmy SK Technik na MSV Brno 2024:
pavilon P, stánek č. 010

Umístění expozice firmy Paul Horn na AMB 2024:
hala 1, stánek 1 I 10
