Nové destičky pro axiální zapichování

Nové destičky Mini 114 od společnosti Paul Horn jsou vhodné pro zapichování i soustružení drážek, přičemž při šířce břitu v rozmezí 2–3 mm a průměru 14–36 mm umožňují axiální zapichování až do hloubky 10 mm. V kombinaci s tvrdokovovými držáky minimalizují vibrace, čímž zajišťují spolehlivost procesu a kvalitní povrchy i při delších vyloženích.

Reklama

Nová varianta destiček systému Mini 114 od společnosti Paul Horn umožňuje axiální zapichování do hloubky až 10 mm. Výrobce nástrojů tak rozšiřuje svou stávající nabídku o obráběcí destičky, které jsou vhodné jak pro axiální soustružení zápichů, tak i pro kopírovací soustružení axiálních drážek.

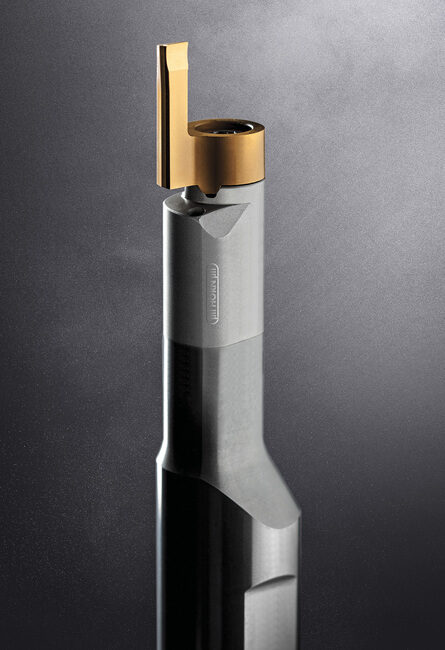

Nová varianta systému Mini 114 umožňuje axiální zapichování do hloubky až 10 mm. (Zdroj: SK Technik)

Vlastní obrábění v tomto případě nutně nevyžaduje speciální upínací držák, jelikož je tato destička kompatibilní se stávajícím systémem axiálních upínacích držáků. Společnost Horn standardně nabízí tyto zapichovací nástroje v třídě tvrdokovu EG55, a to ve třech různých variantách: s šířkami břitu 2 mm, 2,5 mm a 3 mm. Minimální průměr pro zapichování je 14 mm, zatímco maximální průměr je v závislosti na variantě břitu až 36 mm.

Jedním z hlavních produktů společnosti Horn jsou v tomto směru břitové destičky typu Mini s čelním upevněním pomocí šroubu. Tyto přesné nástroje jsou vhodné pro soustružení i frézování – doposud se osvědčily zejména při vnitřním soustružení, vnitřním zapichování a axiálním zapichování.

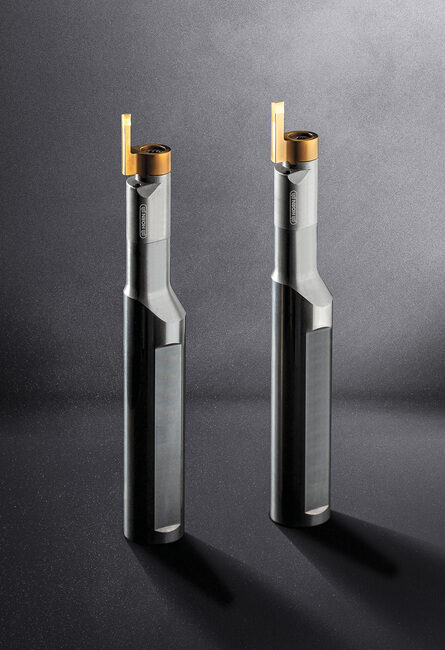

Společnost Horn tyto zapichovací nástroje nabízí v tvrdokovové třídě EG55 a ve třech různých variantách. (Zdroj: SK Technik)

V kombinaci s tvrdokovovými držáky, které slouží k redukci vibrací na minimum, vytvářejí břitové destičky dobré povrchy i při delších vyloženích a zajišťují tak vysokou úroveň spolehlivosti procesu. Široké portfolio systému Mini zahrnuje břitové destičky různých velikostí pro různé vnitřní průměry a stejně tak i pro různé geometrie a pro substráty a břity z CBN nebo z diamantu.
