Ikona mezi nástroji s ještě lepší geometrií

Nástrojový systém Supermini od společnosti Paul Horn je na trhu od roku 1989 a patří mezi špičku v obrábění otvorů. Nová verze s inovativní sintrovanou geometrií utvářeče třísky přináší lepší kontrolu třísek, vyšší spolehlivost a univerzální použití pro různé materiály, to vše v několika variantách umožňujících přizpůsobení různým úlohám.

Reklama

„Tohle bude revoluce v obrábění otvorů,“ pomyslel si jistě Paul Horn, když si prohlížel první prototyp nástroje Supermini. Tento systém od svého uvedení na trh v roce 1989 patří až dodnes k nejúspěšnějším produktům společnosti Paul Horn. Za uplynulých 35 let prošel mnoha vývojovými etapami a řešil problémy nejrůznějších obráběcích úloh na celém světě. Společnost Paul Horn nyní představuje další milník v historii systému Supermini, a to sintrovanou geometrii utvářeče třísky pro nástroj Supermini typ 105. „Díky usilovné práci se nám podařilo hospodárně vyřešit problémy s dlouhými třískami při vnitřním obrábění malých průměrů otvorů,“ vysvětluje jednatel společnosti Markus Horn.

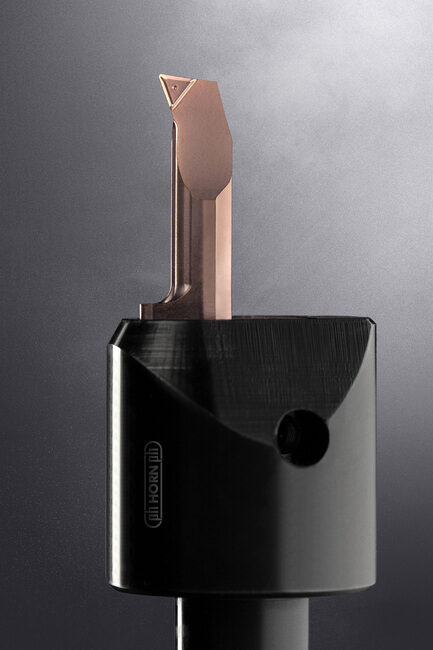

Nástrojový systém Supermini lze použít pro řadu obráběcích operací. (Zdroj: SK Technik)

Nástrojový systém Supermini lze použít pro řadu obráběcích úloh: pro tvarové soustružení, soustružení závitů, vnitřní zapichování, srážení hran, axiální zapichování nebo obrážení drážek. Břitové destičky ze slinutého karbidu se používají k obrábění otvorů o průměru od 0,2 mm do přibližně 10 mm. Společnost Paul Horn vyvinula polotovar nástroje ve tvaru kapky, který poskytuje velké styčné plochy v upínacím držáku, což vede k větší tuhosti celého systému. Kapkovitý tvar navíc zabraňuje protáčení řezné destičky, zaručuje trvale přesnou výšku břitu nástroje, při dlouhých vyloženích nástroje snižuje průhyb a minimalizuje vibrace při soustružení.

Reklama
Reklama
Reklama

V závislosti na aplikaci a obráběném průměru nabízí společnost Paul Horn destičky ve třech různých velikostech (typ 105, 109 a 110) a s různými typy polotovarů. Všechny varianty umožňují vnitřní přívod chladicí kapaliny přímo do řezné zóny. Nabídka nástrojů Horn obsahuje přibližně 2 500 různých standardních variant destiček Supermini. Kromě toho nabízí společnost Paul Horn i možnost obrábění prostřednictvím nástrojů navržených přímo na míru uživatelům.

Jedním z největších problémů při vnitřním obrábění je – v závislosti na materiálu – tvorba dlouhých třísek. Ty se omotávají kolem nástroje, ucpávají otvory a v nejhorším případě vedou i ke zlomení nástroje. V tomto směru může pomoci geometrie utvářeče třísek, která třísku vede a tvaruje a způsobuje její zlomení. Dosud se pro tento účel navrhovaly speciální geometrie vyráběné laserem nebo přesným broušením, což však zvyšovalo cenu břitových destiček. S novým typem destiček Supermini 105 se společnosti Paul Horn podařilo vyvinout univerzální soustružnický nástroj se sintrovanou geometrií utvářeče třísky. Nástroj díky dobré kontrole třísek nabízí vysokou procesní spolehlivost, přičemž řezná geometrie zasahuje daleko do rohového rádiusu destičky a zajišťuje tak kontrolu třísek i při malých přísuvech. Tuto geometrii lze použít univerzálně pro různé skupiny materiálů a je vhodná pro vnitřní, čelní, kopírovací i zpětné soustružení.

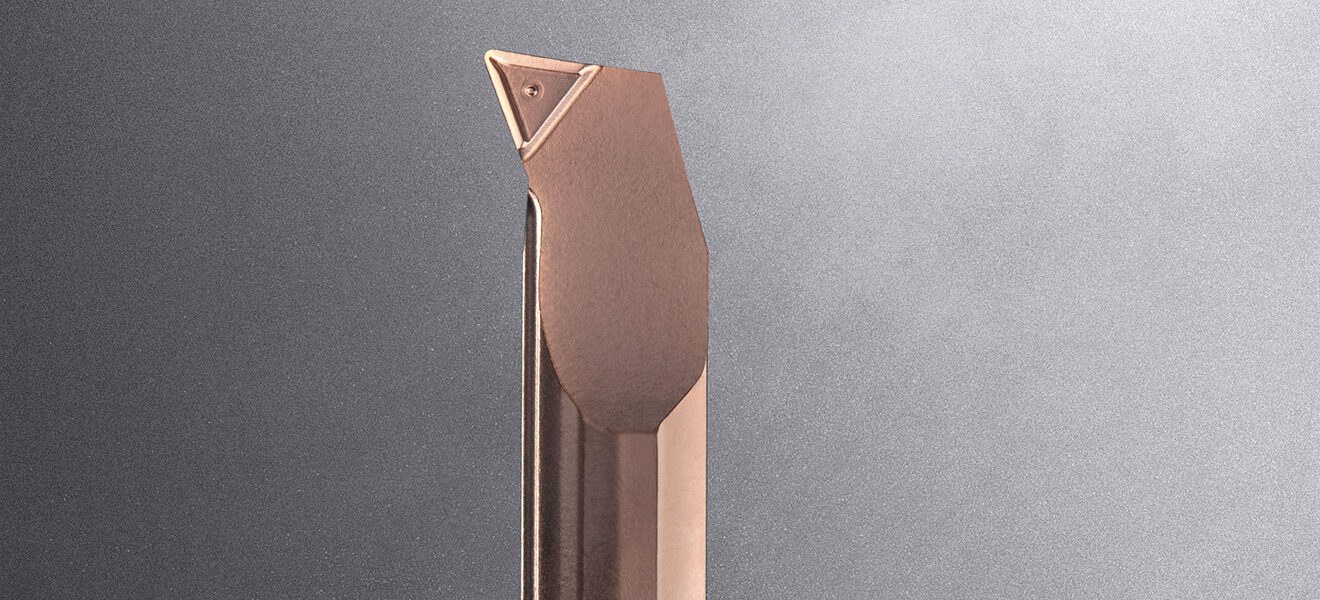

Nový typ Supermini 105 je univerzální nástroj se sintrovanou geometrií utvářeče třísky. (Zdroj: SK Technik)

Společnost Paul Horn optimalizovala kromě geometrie také polotovar břitové destičky, který se nyní vyznačuje větší tuhostí a ještě stabilnější břitovou plochou. Přepracován byl rovněž přívod chladicí kapaliny. Společnost Paul Horn nabízí břitové destičky ve třech délkách (15,0 mm, 20,0 mm a 25,0 mm) a standardně v třídách tvrdokovu TH35 a IG35 (rohový rádius je 0,2 mm). Nástroj je vhodný pro obrábění otvorů od průměru 6 mm a je kompatibilní s mnoha upínacími držáky typu 105. Široká škála použití destiček jde ruku v ruce i s jejich hospodárností, neboť se cena nové destičky Supermini příliš neliší od ceny standardní destičky bez geometrie.

Uživatelé si mohou vybrat z široké nabídky různých držáků nástrojů. Patří mezi ně držáky s kulatou stopkou, se čtyřhrannou stopkou, s rozhraním a nastavitelné držáky nástrojů pro různé výrobce strojů. Společnost Horn nabízí čtyři různá řešení upínání břitových destiček – kromě klasického upínání pomocí přítlačného šroubu, upínání pomocí čelního upínacího prvku a upínání pomocí zvedacího prvku nabízí také kompaktní systém s upínáním pomocí převlečné matice, vhodný obzvláště pro stísněné prostory.


Umístění na MSV Brno 2024:
SK Technik, pavilon P, stánek č. 010
