Zdroj: Zoller

Horizontální měřicí a seřizovací přístroj

Firma Zoller je inovativní poskytovatel kompletního řešení v oblasti efektivního a procesního nakládání s nástroji v třískovém obrábění a praktikuje motto „vše z jedné ruky“.

Tento článek je součástí seriálu:
MSV – Mezinárodní strojírenský veletrh v Brně 2024
Díly
Reklama

Produktová paleta přístrojů Zoller začíná měřicími a seřizovacími přístroji smile a venturion, pokračuje přes pětiosé a šestiosé měřicí stroje řízené systémem CNC, přístroje pro tepelné upínání nástrojů a pro jejich vyvažování, kompletní správu nástrojů TMS až po řešení automatizace celého procesu.

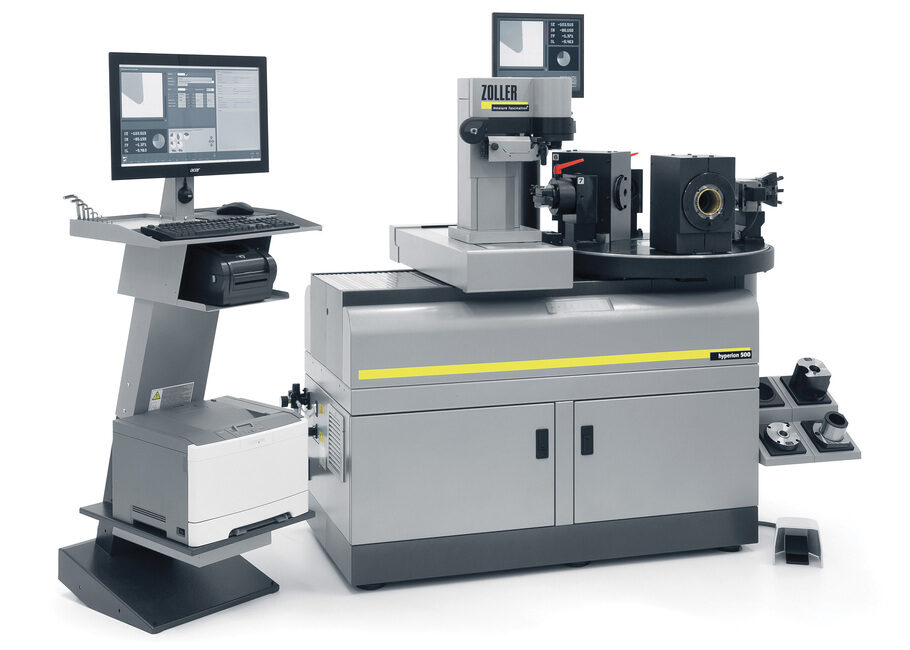

Hyperion 500/pilot 4.0 s revolverovým stolem D = 745 mm. (Zdroj: Zoller)

Přesné, efektivní a na budoucnost zaměřené měření a seřizování nástrojů pomocí přístroje Zoller hyperion 300 | 500 | 700

Série přístrojů hyperion od firmy Zoller je považována za technicky a ekonomicky optimální měřicí a seřizovací přístroj pro dané použití. Jde o modulární, univerzální a precizní řadu přístrojů.

Přístroje Zoller hyperion 300 | 500 | 700 jsou univerzální horizontální měřicí a seřizovací přístroje pro CNC výrobu. Velkou výhodou je revolverový stůl, na který je možné připevnit různé upínače nástrojů. Díky tomu je změna upínacího systému opravdu rychlá a snadná. Tato série může být přizpůsobena specifickým požadavkům zákazníka prostřednictvím různých měřicích rozsahů, několika velikostmi revolverových stolů a vynikajícím kamerovým zpracováním obrazu softwarem pilot 4.0. Je ideálním řešením, pokud se nejedná pouze o rotující nástroje a nástroje pro soustruhy, ale především o nástroje pro vícevřetenové automaty. Ergonomická konstrukce řady hyperion zaručuje rychlé a pohodlné seřízení nástrojů. Stabilní a vysoce kvalitní kovové harmonikové kryty chrání lineární vedení a měřicí pravítka přístroje.

Revolverové stoly Zoller

Přístroje o velikosti hyperion 500 | 700 jsou vždy vybaveny revolverovými stoly. Ty jsou k dostání v průměrech 745 mm a 900 mm a umožňují dělení na 4, 6, 8 nebo 12 pozic. To vše s nejvyšší přesností polohování.

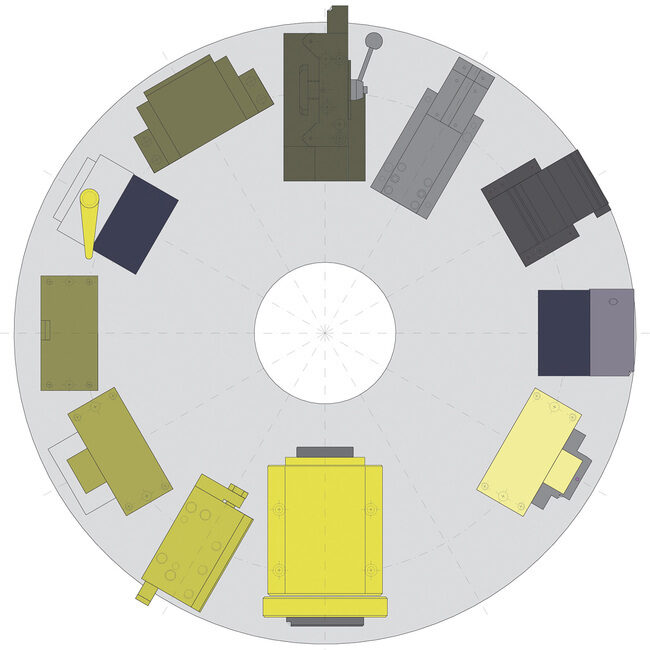

Revolverový stůl D = 900 mm s 12násobným dělením. (Zdroj: Zoller)

Tímto způsobem uživatelé šetří čas při výměně nástrojů, mají totiž k dispozici všechny upínací systémy vedle sebe a pouhým pootočením stolu je přístroj připraven na měření. To usnadňuje práci, zkracuje drahocenný čas a zvyšuje produktivitu a konkurenceschopnost.

Stůl je možné použít i pro dlouhé a těžké nástroje. Revolverový stůl je velice stabilní a neprohýbá se.

Reklama
Reklama
Reklama

Pomocí funkce „Automatická volba nulového bodu“ je poloha stolu řízena řídicím softwarem pilot 4.0 a uživatel je na změnu pozice stolu upozorněn.

Pneumatické a elektrické prvky upínacího systému jednotlivých pozic jsou po otočení stolu automaticky dokovány. K zvedání a spuštění stolu stačí stisknutí jednoho tlačítka na fóliové klávesnici přístroje. Inteligentní dokovací systém pro elektrické a pneumatické komponenty umožňuje neomezenou rotaci stolu bez dorazu.

Upínací systémy nástrojů

Jako opci lze k přístroji dodat nožní spínač pro upnutí a odepnutí nástrojů. Ovládání nohou umožňuje, aby měla obsluha obě ruce volné.

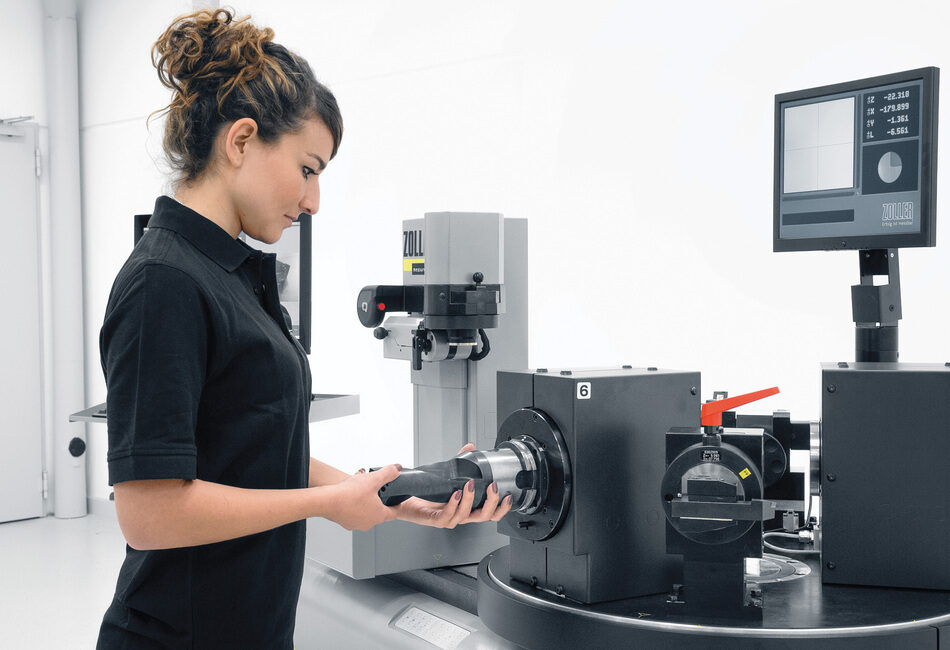

Silové upínání rotačního nástroje HSK do vřetene HGH-UZ – nakládání nástroje mimo pracovní pozici je bezpečné a komfortní. (Zdroj: Zoller)

Vybavení stolu nástrojovými upínači záleží čistě na požadavku zákazníka. Je možné silově upínat rotační nástroje typu SK, HSK atd. Obvodové házení vřetene je garantováno do 2 μm, přesnost výměny nástroje je zaručena do 1 μm. Vřeteno může být manuální nebo motorické.

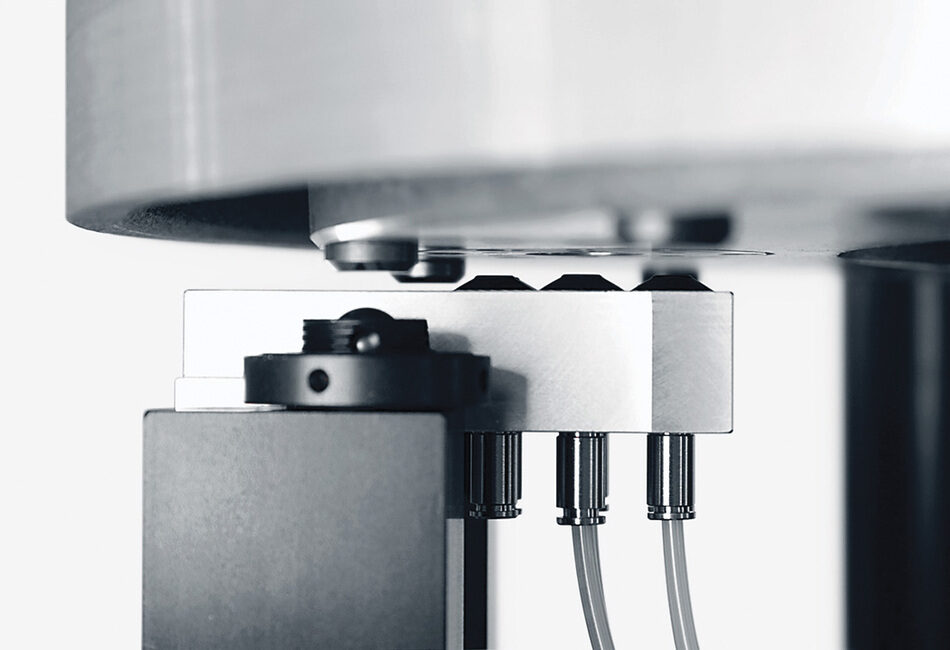

Inteligentní dokovací systém stolu umožňuje neomezené otáčení stolu bez dorazu. (Zdroj: Zoller)

Do základní upínací stanice GA-PP lze automaticky upnout adaptér pro různé systémy, které jsou na trhu, jako je např. VDI nebo další upínače od výrobců Benzinger, Comau, Dörries, DMG-MORI, Imac, Index-Traub, Nakamura, Schütte, Star, Takisawa, Tornos a dalších.

Pro systém Traub TNL18 existuje upínací adaptér s manuálním nastavením úhlu pomocí kolečka, úhel je přenášen do řídicího softwaru pilot 4.0 (opce).

Pro systém Göltenbodt se dodává základní upínač, na který je možné připevnit další redukce a podložky.

VOLITELNÉ OPCE PŘÍSTROJE HYPERION

Výškové nastavení optiky
Pro horizontální přístroje hyperion bylo speciálně vyvinuto výškové nastavení optiky v ose Y. Pojezd osy je +/– 50 mm a tato CNC osa je vybavena i manuálním jemným polohováním.

DME kamera pro kontrolu středu osy soustružení Y
Díky této opci je možné měřit střed osy obrábění.

Výklopná otočná DME kamera se středovým osvětlením
Tato výklopná a otočná kamera umožňuje měření středu soustružení i v pozicích +/− 90 stupňů, je tedy možné změřit opravdu každý soustružnický nástroj.

Hardware a software pilot 4.0

Software na 24" displeji nabízí snadnou a intuitivní obsluhu. Speciální měřicí programy navádějí obsluhu přístroje i u komplexních a složitých nástrojů. Druhý, satelitní sedmnáctipalcový TFT displej v průmyslovém designu slouží k zobrazení břitu nástroje, čítačů a tvaru břitu.

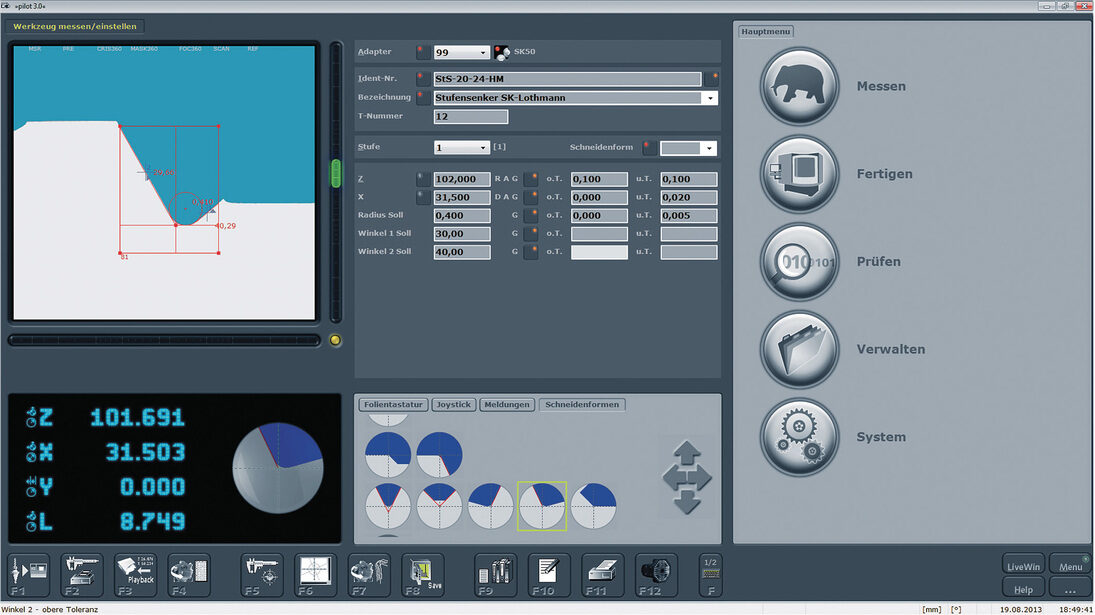

Řídicí software pilot 4.0 na přístroji hyperion. (Zdroj: Zoller)

Automatický přenos dat – jednoduchý, rychlý a procesně bezpečný

Kromě přesného změření a seřízení nástroje je důležitý i rychlý a bezchybný přenos změřených dat nástroje do řídicího systému CNC obráběcího stroje.

Řešení přenosu dat z přístroje Zoller na obráběcí stroj se úspěšně využívá v mnoha výrobních závodech a v praxi se již nesčetněkrát osvědčilo. Pokud jsou nástroje správně změřeny a seřízeny, musí do stroje doputovat nejenom fyzicky, ale také digitálně – a to rychle a procesně bezpečně. To je důležitý krok v digitální smart výrobě.

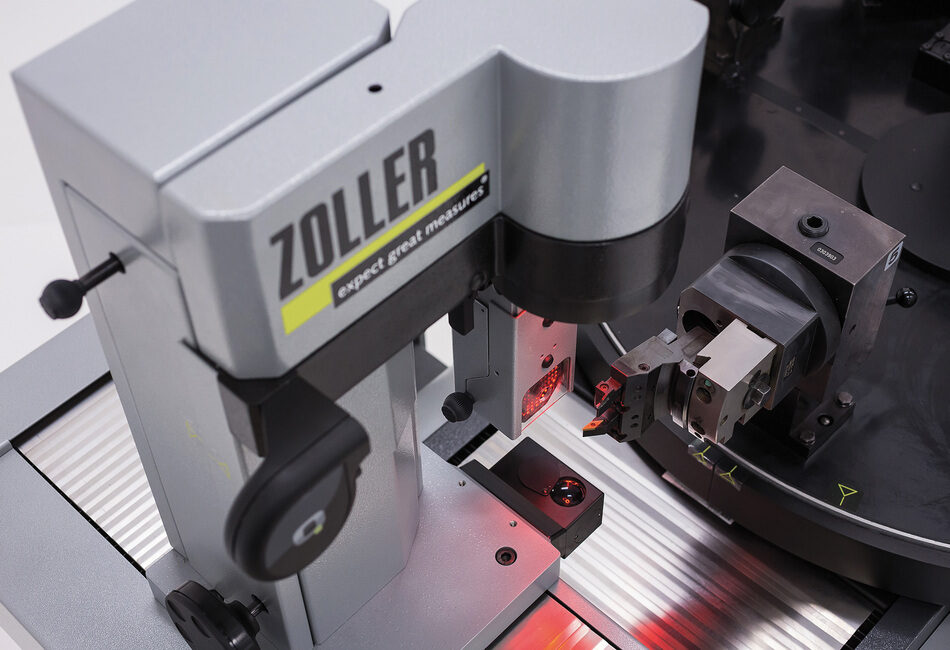

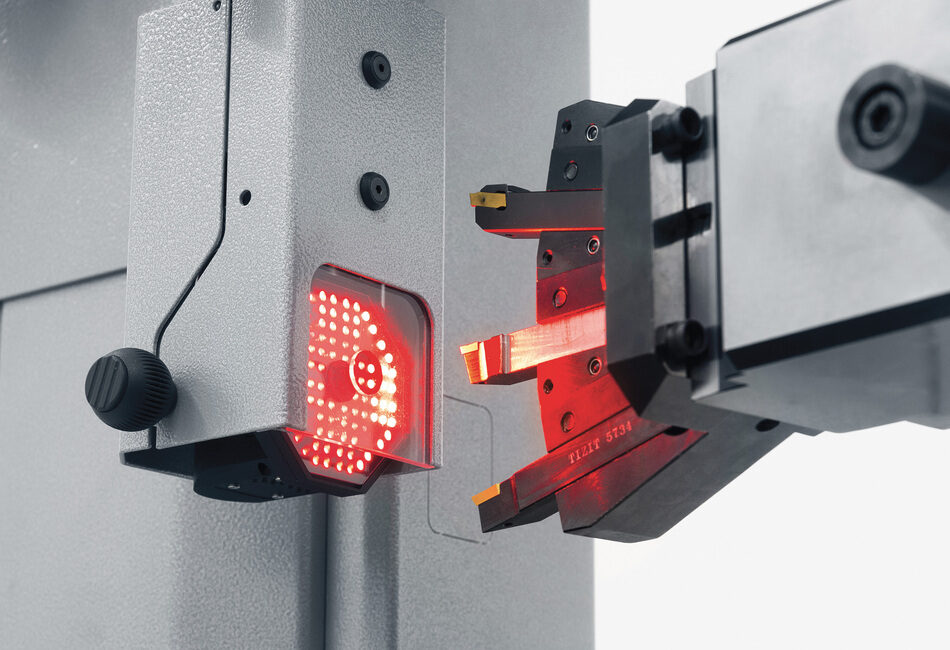

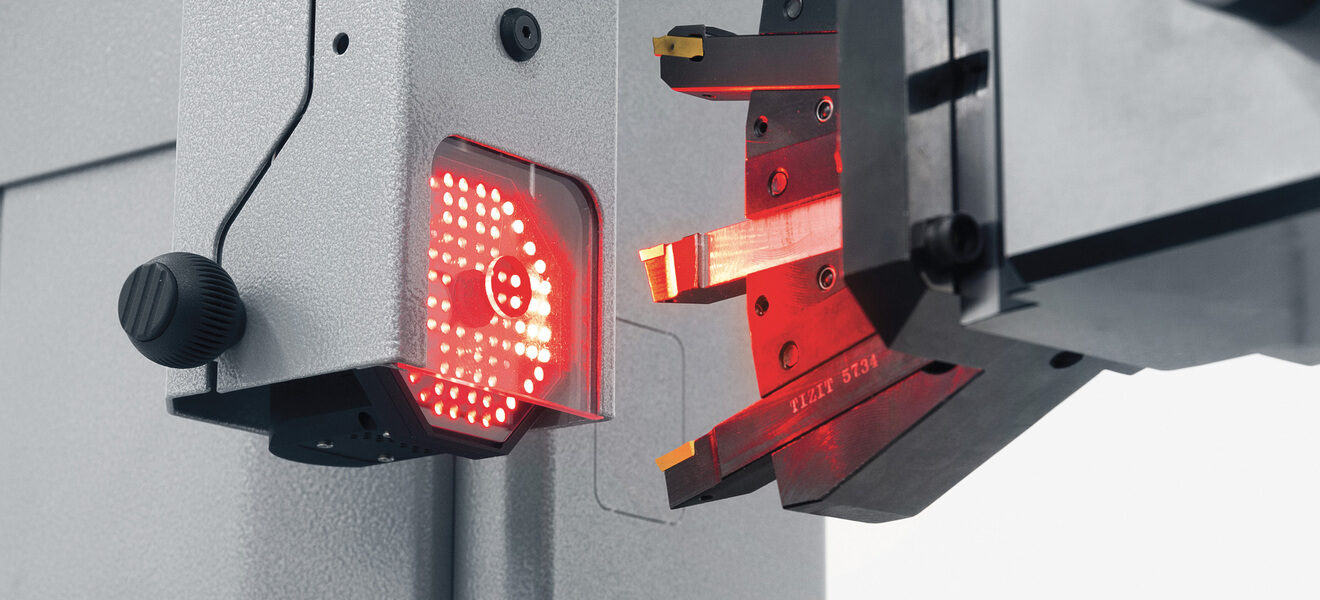

Měření a seřizování nástroje se třemi břity na upínacím adaptéru TNL18/TNL32. (Zdroj: Zoller)

Firma Zoller nabízí více možností, jak dostat data do stroje: pomocí QR kódu na etiketě zidCode 1.0, pomocí QR na držáku nástroje zidCode 4.0, pomocí čipů RFID nebo pomocí postprocesoru a přenosu přes ethernetovou síť.

Reklama

Lékařský průmysl

V lékařském průmyslu se často používají obtížně obrobitelné materiály, jako jsou titanové nebo inconelové slitiny. Tyto materiály a řezné nástroje vyžadují přesné nastavení celého procesu. Výroba musí být ekonomická, vedlejší časy na přípravu nástrojů musí být co nejkratší.

Inspekce břitu nástroje přístrojem hyperion. (Zdroj: Zoller)

Požadavky na přesnost v této oblasti jsou enormní. To platí zejména pro šrouby do kostí a pro implantáty, které se používají v lidském těle. Zde je vyžadována nejen zvláštní péče, ale také obzvláště malá velikost – rozměry jsou i pod 1 milimetr.

Optimálně nastavené nástroje, zejména výška osy obrábění Y, jsou základem pro dokonalé výsledky.

Tři nástroje v jednom upínacím držáku

Obzvláště komplexním úkolem je měření nástrojů s více noži, například měření trojitých nástrojů. Seřízení výšky osy soustružení je naprosto zásadní.

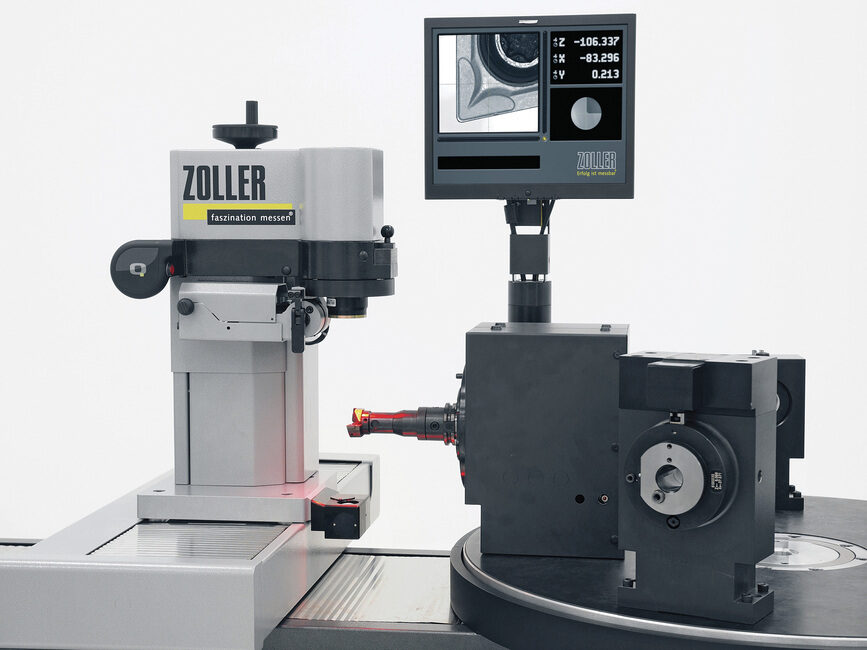

DME kamera pro kontrolu středu osy obrábění „Y“. (Zdroj: Zoller)

Co spojuje hodinářský průmysl a Zoller? Vášeň pro přesnost až na hraně možností

Výroba vysoce kvalitních mechanických hodinek je technicky velmi složitá. Takové hodinky se často vyrábějí u výrobců na high-tech obráběcích strojích a poté se provádí i mnoho manuálních prací.

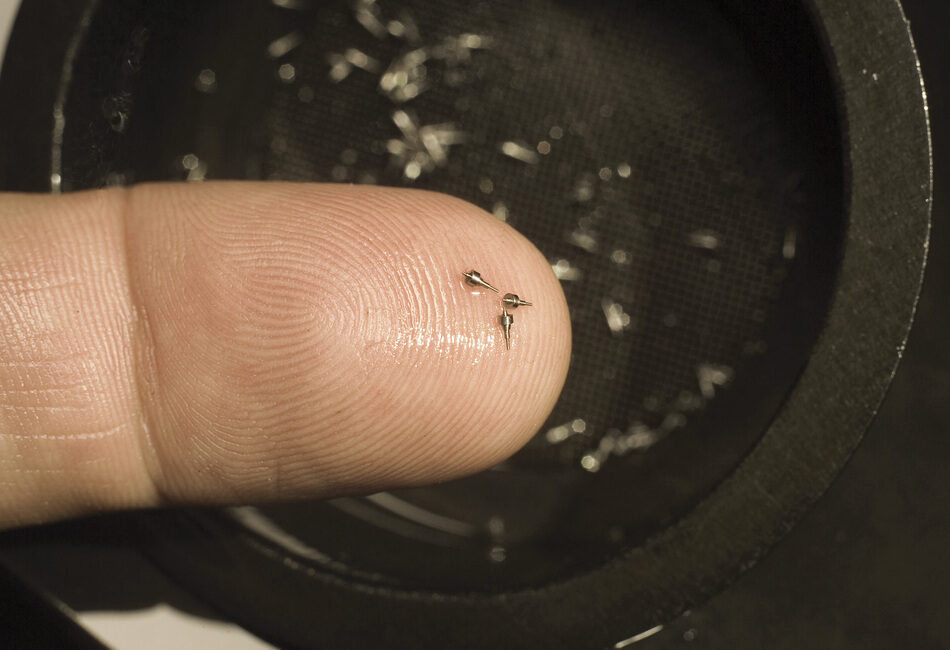

Malé díly vyráběné na soustruhu, nástroje seřízené na přístroji hyperion. (Zdroj: Zoller)

Pro přesnou výrobu se musí využívat i přesné nástroje. Nejdůležitějším požadavkem na seřizovací přístroj je maximální přesnost a opakovatelnost. Tyto požadavky dokáže splnit univerzální přístroj hyperion, zaručující úsporu času a výrazné snížení zmetkovitosti.

Nejlepší kvalita a vysoce kvalitní značkové komponenty zaručují trvalou přesnost a jsou základními faktory pro dlouhou životnost produktů Zoller“. Těmito slovy popisuje filozofii firmy Zoller Karel Suchna, jednatel společnosti Zoller Czech, která své přístroje dodává na českém a slovenském trhu a nabízí i kompletní technickou podporu, včetně instalací, školení, kalibrací a následného servisu.


Umístění expozice firmy Zoller
na AMB 2024: hala 1, stánek G50;
na MSV 2024: pavilon P, stánek 102

Vydání #9
Kód článku: 240916
Datum: 04. 09. 2024
Rubrika: Produktový článek / Měření
Autor:
