Bezpečnost znamená stát na pevných nohou

Správně zvolené stavěcí nohy jsou základem bezpečného a stabilního provozu strojů. Kromě eliminace vibrací či odvádění statické elektřiny také chrání jak před poškozením stroje, tak před poškozením zdraví zaměstnanců. Při výběru hraje roli například i prostředí provozu, povrch podlahy, váha stroje či to, zda bude stroje nutné v budoucnu přemísťovat.

Reklama

O tom, že není žádoucí, aby stroje ve výrobě poskakovaly či snad probíjely, není potřeba dlouho diskutovat. Jak ale bezpečný a dlouhodobě udržitelný výrobní proces zajistit? Základem je začít od správně zvolených stavěcích nohou. Ty vhodným způsobem ukotví technologii k zemi, zajistí stabilitu stroje, odvedou statickou elektřinu a eliminují vibrace. Jsou tak nejen prevencí před úrazy, ale i ochranou stroje před poškozením.

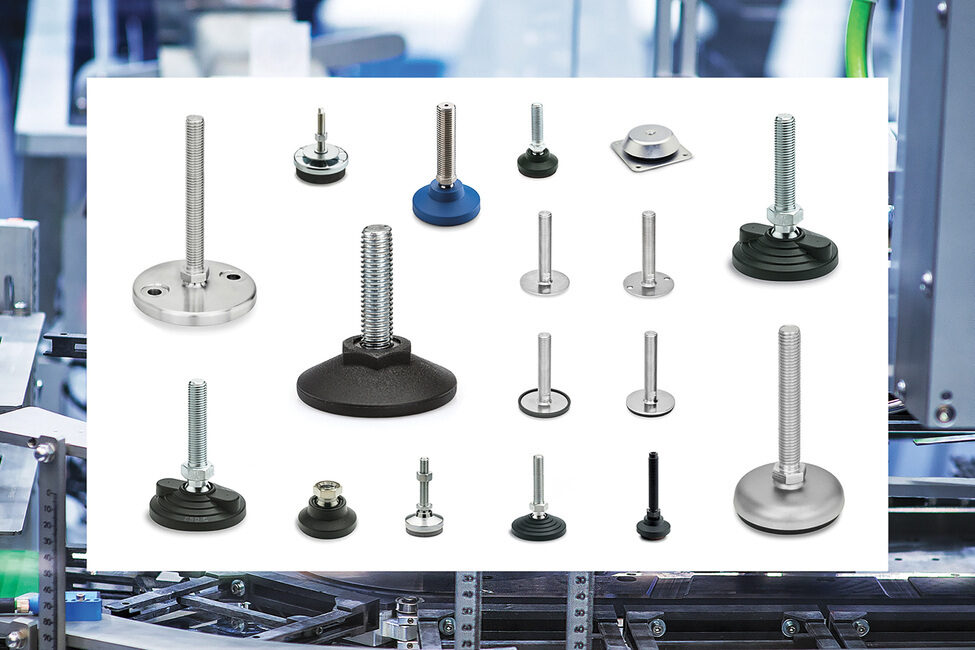

Na trhu je mnoho typů nastavitelných nožek, je proto třeba znát kritéria jejich správného výběru. (Zdroj: Elesa+ Ganter CZ)

Jak vybrat ty správné

Na trhu je k dispozici mnoho typů nastavitelných nožek. Lze je pořídit buď jako kompletní sadu, nebo jako základnu a stavěcí šroub samostatně. Při jejich výběru je namístě položit si několik základních otázek. V jakém prostředí budou polohovací nohy umístěny? Na jakém povrchu budou stát? Pod jakým strojem budou umístěny? Jaká je jeho hmotnost? Budete jej v průběhu času přemisťovat? Vytváří statickou elektřinu, dochází v provozu k vibracím? Pokud na tyto otázky znáte odpovědi, můžeme se podívat, jak postupovat dál.

Reklama
Reklama
Reklama

Pokud vaše stroje budou umístěny v suchém prostředí, nejvhodnější pro vás budou stavěcí nohy vyrobené ze standardní oceli. Bez problémů můžete ale použít i ty plastové. Pokud ale budou stroje umístěny ve vlhkém prostředí nebo venku, je třeba vybírat právě buď z plastových, nebo z těch z nerezové oceli,“ jmenuje základní parametry výběru Ondřej Radosta, obchodně-technický manažer společnosti Elesa+Ganter CZ „Zároveň je vhodné vzít v potaz teplotu daného prostředí. Nicméně v případě naší nabídky – nepůjde-li třeba vyloženě o výrobu typu sklárny – většina stavitelných nohou, a to včetně variant s technopolymerovou základnou, bez problémů odolá běžným teplotám od -30 stupňů do 100 stupňů Celsia,“ dodává.

Nutno dodat, že existují ještě nastavitelné nohy ze speciální nerezové oceli, které splňují přísné hygienické normy, a které se tedy hodí ke strojům do potravinářského, farmaceutického a chemického průmyslu nebo do zdravotnictví. „V našem sortimentu takové produkty poznáte podle označeníhygienický design,“ doplňuje Ondřej Radosta.

Antivibrační polohovací nohy redukují vznik hluku, a tak kromě strojů samotných chrání i zdraví zaměstnanců. (Zdroj: Elesa+ Ganter CZ)

Výkyvné stavěcí šrouby pro nerovné podlahy

S prostředím úzce souvisí také povrch, na němž budou nohy stát. „Na nerovnou podlahu nebo zem s určitým sklonem se hodí polohovací nohy s výkyvnými stavěcími šrouby. Jedině ty dokážou zajistit stroji rovinu, požadovanou výšku a stabilitu, ať už jde o výrobní linku, laboratorní nebo mobilní zařízení. Naopak pokud je země rovná, stačí vám základny s klasickými pevnými šrouby,“ vysvětluje obchodně-technický manažer společnosti Elesa+Ganter CZ.

Reklama

Některé stavěcí nohy mohou být také předem uzpůsobeny pro montáž do země. To se doporučuje v případě, kdy je jisté, kde přesně bude stroj stát, a kdy se tedy nepočítá s tím, že by se stroj musel přemisťovat. „Takové ukotvení základny k podlaze může ještě více podpořit stabilitu stroje a zajistit jeho bezpečný provoz, ale určitě nejde o nutnost a záleží na konkrétní aplikaci,“ upřesňuje Ondřej Radosta.

Podložky z pryže eliminují vibrace

Další důležitým parametrem při výběru nastavitelných nohou je to, jakou váhu stroje jsou nohy schopny unést. Materiál základny vyšší nebo nižší nosnost sám o sobě nezaručí. Ta je dána šířkou kloubu na konci stavitelného šroubu u výkyvných nožek nebo způsobem uchycení šroubu u statických typů. Nosnost ovlivňuje také struktura základny – ne vždy jsou pro těžší stroje nutné kovové základny, vysokou nosnost mohou nabídnout i ty z plastu – a její průměr. Například technopolymerové základny s průměrem 25 mm dokážou unést (v případě použití čtyř nohou) i stroj vážící jednu tunu. Při výběru těch správných nohou je nutné sledovat ukazatel maximálního statického zatížení a pro zajištění dlouhodobé stability a minimalizace rizika selhání ideálně ještě k odhadované hmotnosti stroje přidat bezpečnostní rezervu.

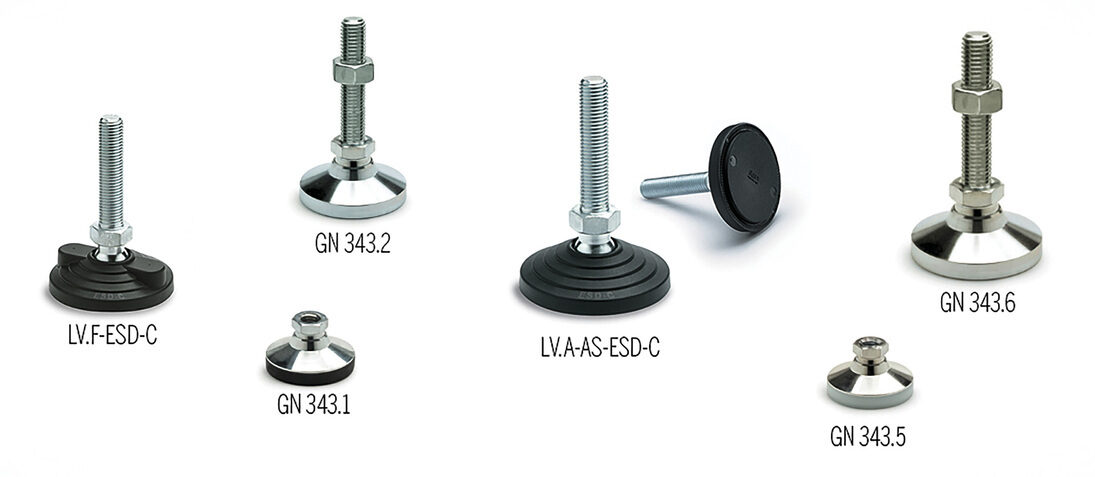

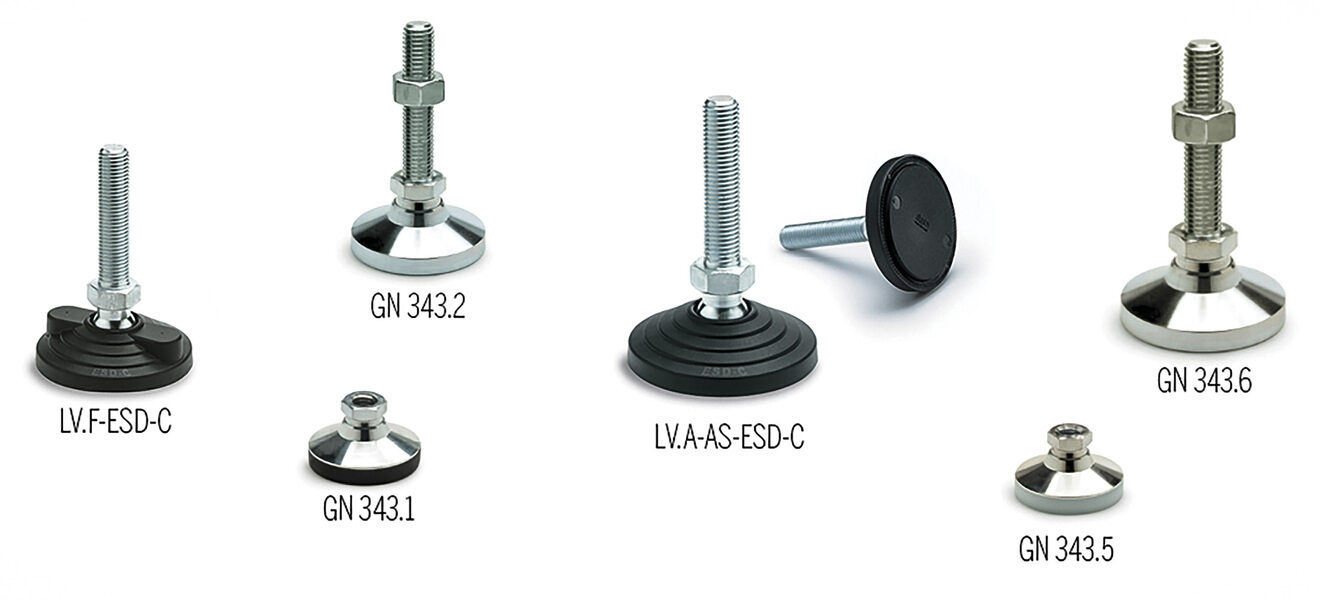

Nahromadění statické elektřiny může poškodit výrobek nebo samotný stroj. V takových případech je nutné uzemnit stroj pomocí antistatických nožek. (Zdroj: Elesa+ Ganter CZ)

Mnoho výrobních technologií generuje při provozu vibrace, které ovlivňují životnost zařízení a mohou výsledným hlukem škodit zdraví zaměstnanců. „Abychom vibrace co nejvíce eliminovali, existují stavitelné nohy s antivibračními podložkami z pryže nebo s vroubkovaným reliéfem, který pohlcuje menší vibrace a poskytuje protiskluzový efekt,“ přibližuje další možnou funkci nastavitelných nožek Ondřej Radosta.

Výbojům zabrání správné uzemnění

Při výběru správných stavěcích nohou je zapotřebí zohlednit také statickou elektřinu, jejíž nahromadění může poškodit výrobek nebo samotný stroj. Proto je důležité vybrat takové nožky, které zajistí její odvod. „Pokud vaše zařízení generuje statickou elektřinu, vyberte nohy z vodivých materiálů. Nemusí jít pouze o celokovové modely. Lze volit i mezi těmi z plastu, které jsou vyrobeny z vodivého technopolymeru. Poznáte je tak, že jsou označené ESD,“ doplňuje Ondřej Radosta.

Přesně takové, s označením LV.F-ESD-C, resp. LV.F-SST-ESD-C, uvedla nedávno společnost Elesa+Ganter CZ na trh. Obě tyto verze stavitelných nohou jsou vyrobeny tak, aby ochránily stroje před elektrostatickými výboji a zároveň zajistily perfektní stabilitu stroje, a to jak s využitím protiskluzové podložky, tak bez ní. Základna má pod spodním okrajem speciální vroubkování, které zajišťuje potřebnou přilnavost, a to i na površích, které nejsou dokonale rovné. Oba druhy nově uváděných stavitelných nohou jsou uzpůsobeny pro montáž k podlaze.
