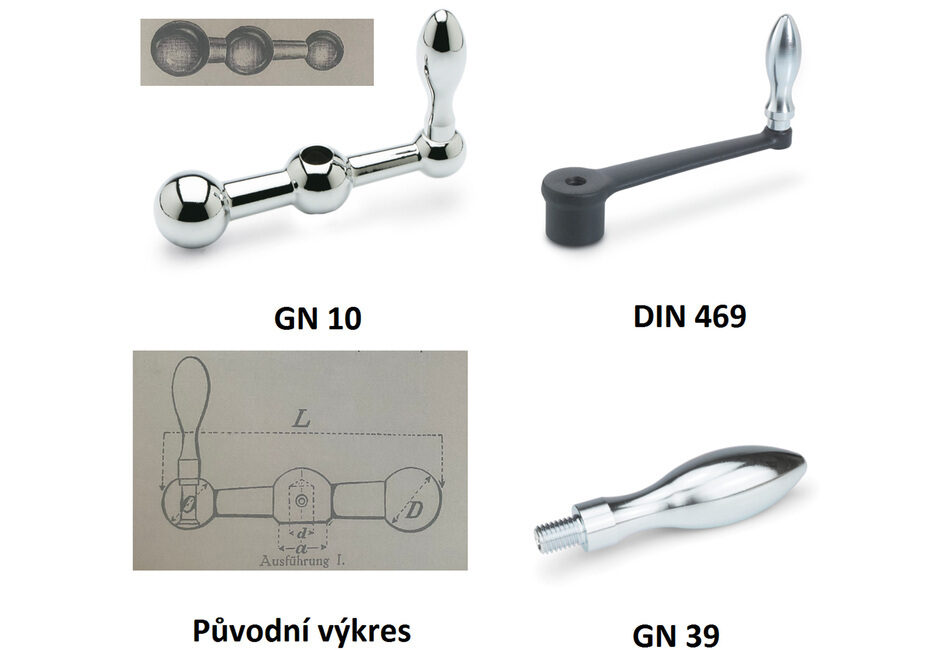

Začít standardizovat často se opakující díly používané v průmyslu byl chytrý nápad jednoho německého inženýra. Je to ovšem již mnoho let, a proto nepřekvapí, že jednou z prvních normovaných součástí byla kovová klika s rukojetí. Od té doby se potřeba standardizovat jednotlivé elementy rozšířila napříč celým spektrem výrobků ve všech existujících odvětvích. Standardizované díly jsou také čím dál sofistikovanější. Není proto výjimkou, že normované díly procházejí také digitalizací a elektrifikací.

Reklama
Jedním z prvních normovaných dílů byla kovová klika s rukojetí. (Zdroj: Elesa+Ganter)

Pružinový pístek se snímačem polohy čepu

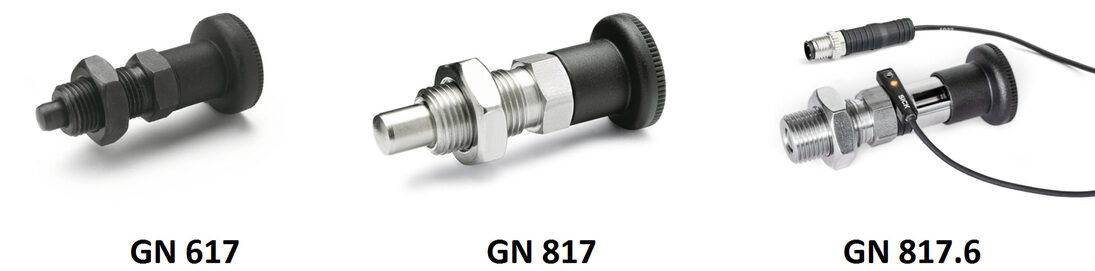

Došlo i na jeden z nejtypičtějších normovaných dílů, a to konkrétně na pružinový pístek GN 817.6, vycházející ze základní řady pístků GN 817 a 617. Specifikem nerezového pružinového pístku GN 817.6 je především elektronický snímač pro sledování polohy čepu. Za tímto účelem je do těla pístku vestavěn magnet, který při pohybu čepu přepíná spínač. Elektronika snímače poté vyšle signál do řídicího stroje a kontrolka na snímači začne daný stav spínače signalizovat.

Pružinový pístek GN 817.6 byl opatřen elektronickým snímačem. (Zdroj: Elesa+Ganter)

Ukazatele polohy

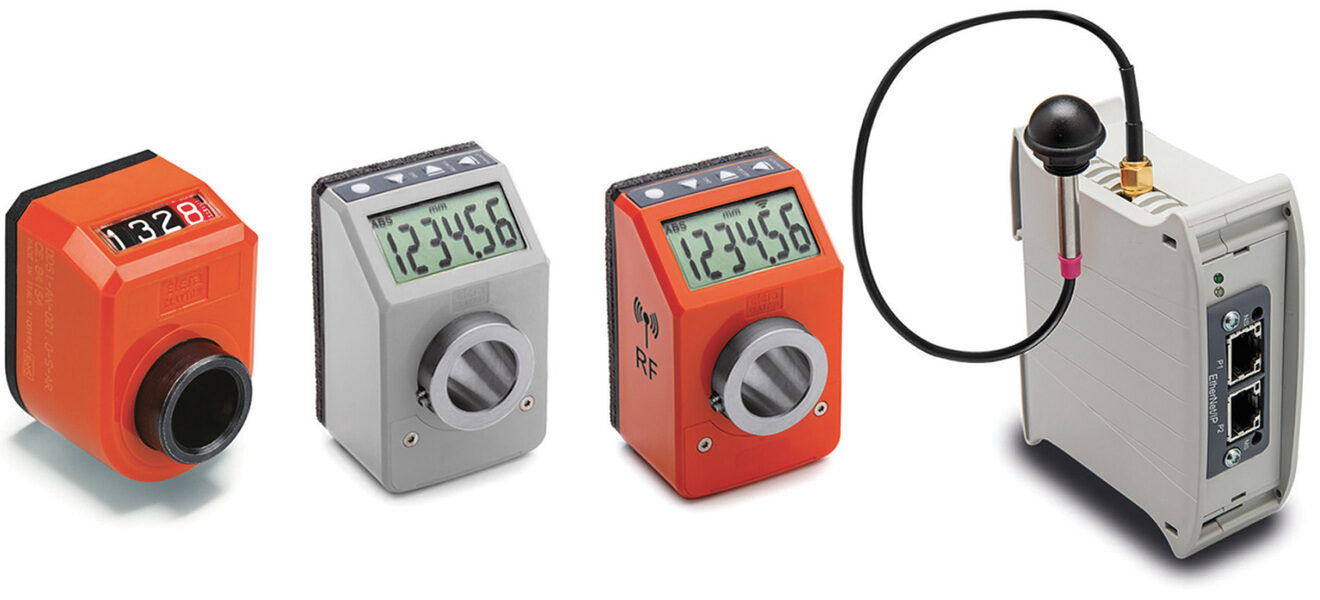

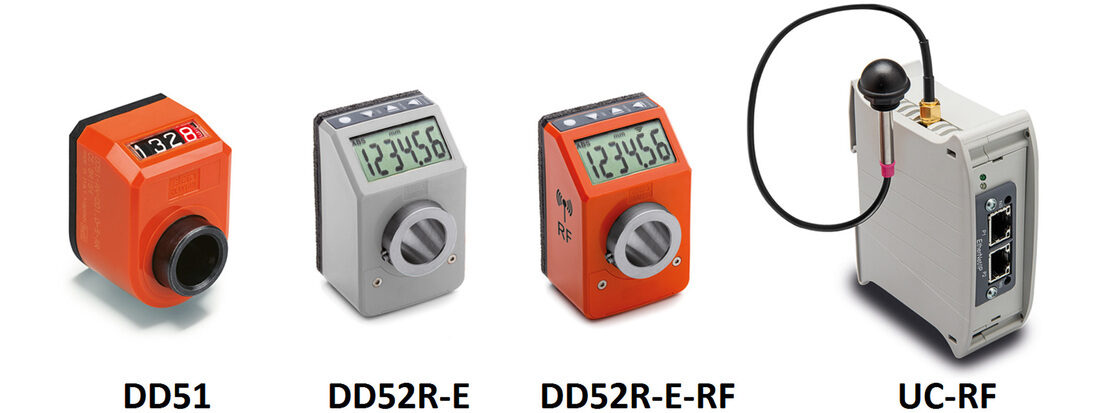

Dalším hojně využívaným normovaným dílem jsou tzv. ukazatele polohy. V našem sortimentu mají dlouholetou tradici, a ačkoli původní, tedy analogové nebo mechanické ukazatele (verze DD51 a DD52R) dnes stále najdou uplatnění, jejich vývoj a následné rozšíření produktové řady byly nevyhnutelné. Vyrábíme proto dnes již i plně digitální ukazatele (verze DD51-E a DD52R-E), které dávají obsluze širší možnosti využití. Například možnosti nulování displeje nebo přičítání relativního posunu (to je na mechanických ukazatelích nemyslitelné) jsou dnes zcela běžné. Nejnovější typy (DD51-E-RF a DD52R-E-RF) pak dokážou veškeré informace, zobrazované na displeji, přenášet vzduchem do řídicí jednotky (UC-RF).

Normované ukazatele polohy získaly díky digitalizaci další užitečné funkce. (Zdroj: Elesa+Ganter)

Elektrifikované rukojeti s ovládacími tlačítky

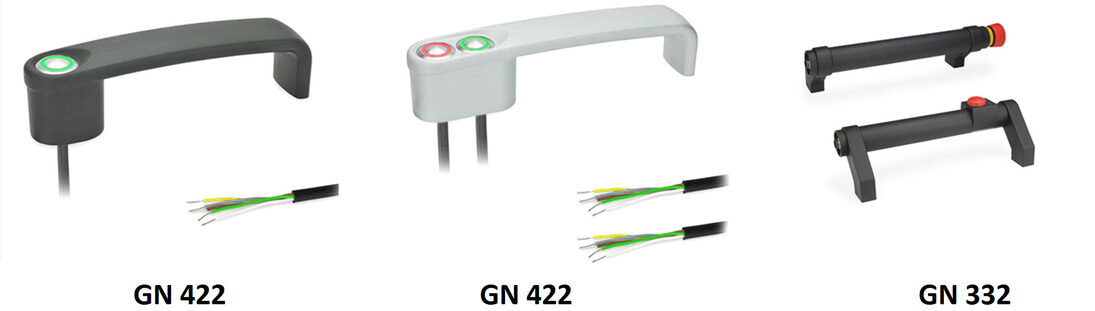

Samozřejmostí jsou například také elektrifikované rukojeti, které mohou fungovat jako spínač – například madlo GN 422 s jedním či dvěma tlačítky, ale i trubková madla, která lze využít jako bezpečnostní prvek (GN 331, GN 332). Tato trubková madla s ovládacími tlačítky jsou vhodná pro odemykání bezpečnostních mechanismů na otočných, odpojitelných nebo posuvných bezpečnostních zařízeních, dveřích a krytech, které musí být zavřené kvůli požadované provozní bezpečnosti.

Elektrifikované rukojeti mohou fungovat jako spínač. (Zdroj: Elesa+Ganter)

Dveřní panty s bezpečnostním snímačem

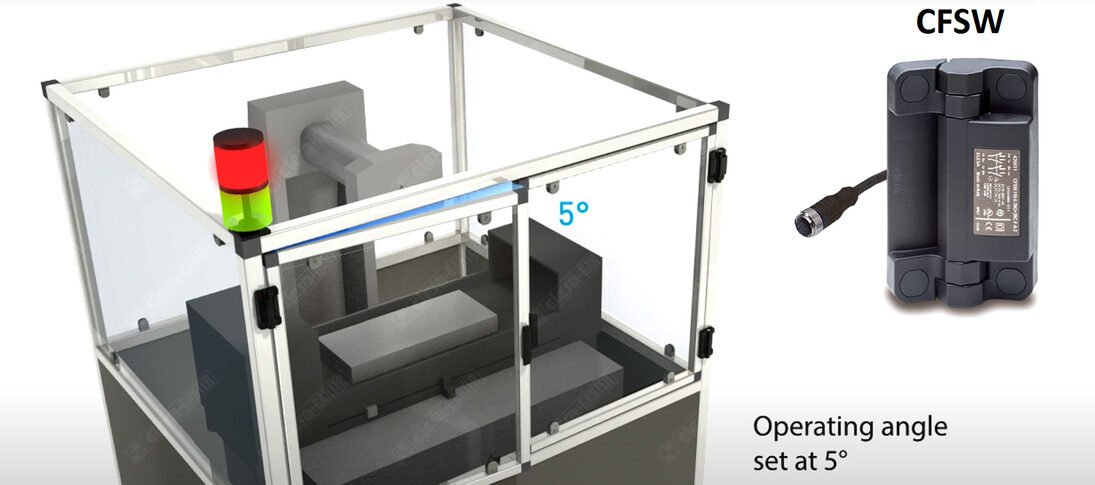

Podobným vývojem prošly například i dveřní panty, ty lze dnes rovněž využít jako bezpečnostní prvek. Naše panty CFSW s vestavěným bezpečnostním spínačem umožňují návrh systému s hodnotou dokonce až SIL3 (dle IEC 62061). Tyto panty mohou být často čištěny a mohou být použity v jakémkoliv místě či prostředí, kde jsou kladeny speciální požadavky na hygienu. Těch je dosaženo díky použití korozivzdorné oceli u prvků uzavírajících tělo pantu a také díky stupni krytí pantu IP67.

Dveřní panty s vestavěným spínačem lze využít jako bezpečnostní prvky. (Zdroj: Elesa+Ganter)

Přijďte se inspirovat na web společnosti Elesa+Ganter, podobných chytrých řešení nabízíme dlouhou řadu. Stačí si jen vybrat.
