Komplexní možnosti elektrostatického čištění olejů

Automobilový průmysl roste a tím rostou i nároky na subdodavatelské firmy. Jistota dodá-vek je u nich vykupována trvalým tlakem na vysokou kvalitu výroby při snižování cen vý-robku. Konkurenční prostředí je v tomto odvětví velmi silné. Mnoho firem se proto snaží přidávat k výrobkům vyšší přidanou hodnotu, tedy dodávat již finální podskupiny, přímo na montážní linky automobilek. To vyvolává samozřejmě velký tlak na rozšiřování používa-ných technologií a s nimi i na používaná maziva.

Do obecného povědomí se již dostalo, že pečovat o maziva se vyplácí a přináší to vý-znamné úspory nákladů. Výjimkou není ani výrobce vstřikovacích systémů, hladinoměrů a čerpadel pro automobilový průmysl. V zájmu dosažení úspor se rozhodl prodloužit výměnné lhůty hydraulických olejů, dále využívat „sbíraný“, dříve ztrátový tvářecí olej a opakovaně využívat čisticí kapalinu z odmašťovací linky. Samozřejmě vše při zachování anebo ještě lépe zvýšení provozní spolehlivosti strojů, snižování zmetkovitosti výroby a zvyšování produktivity výroby. Základním stavebním kamenem péče a úspor se stalo elektrostatické čištění olejů (ELC).

Reklama
Reklama
Reklama

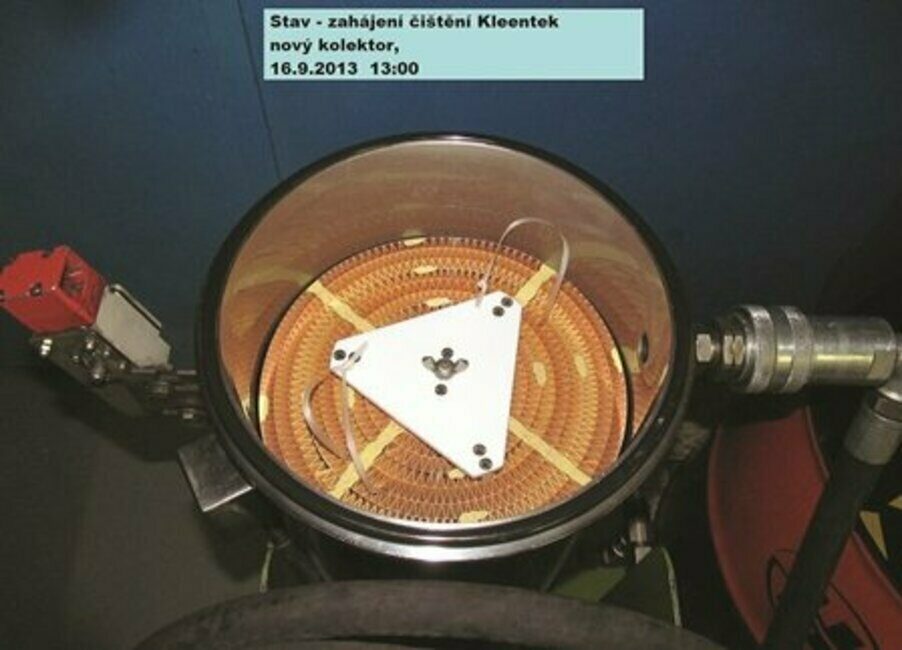

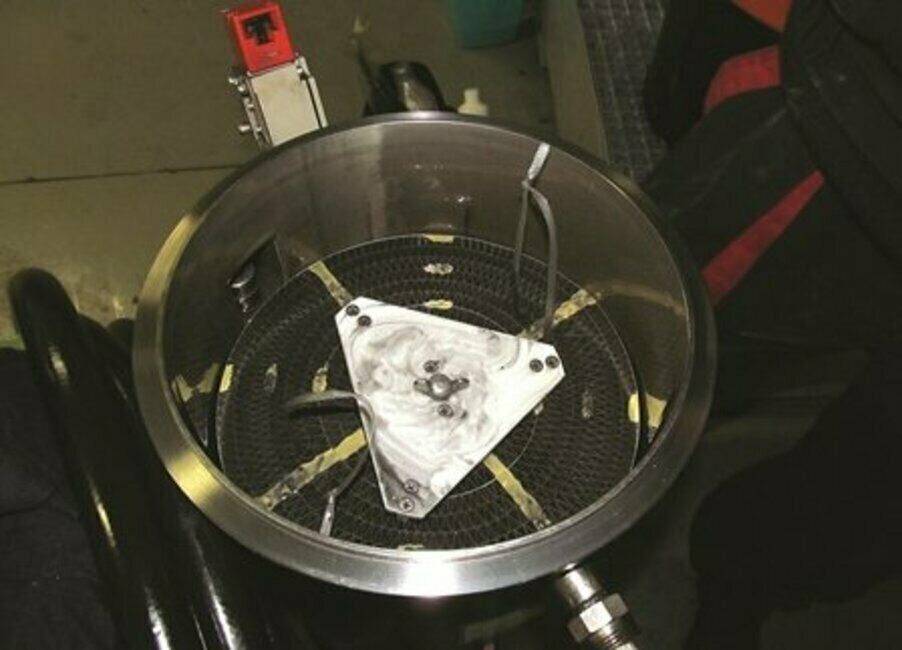

Nový kolektor a kolektor po čištění tvářecího oleje

Péče o hydraulické oleje

Firma používá 40 hydraulických agregátů o celkovém objemu cca 10 000 litrů oleje. Pro-voz některých z nich byl provázen opakovanými výměnami čerpadel, vyšší provozní teplo-tou a krátkodobými odstávkami z důvodu takzvaných neidentifikovatelných závad. Od roku 2011 bylo zahájeno elektrostatické čištění. To probíhá prostřednictvím mobilního přístroje, který je v obtoku nasazován na jednotlivé hydraulické agregáty. Čištění probíhá za provozu strojů, podle plánu nasazení. Jeho cílem není pouze prodloužit životnost olejů, ale hlavně zcela odstranit oxidační úsady. Pouze „čistý“ agregát přináší hlavní ekonomický efekt v podobě zvýšení provozní spolehlivosti strojů. Současně umožňuje efektivně provádět technickou tribodiagnostiku. Nedílnou součástí péče se proto postupně staly i laboratorní analýzy olejů. Jejich vzorky jsou odebírány pravidelně před čištěním. Výsledky jsou ukládány do trendů. Tak jsou včas zaznamenány nárůsty znečištění oleje, které mohou signalizovat blížící se poruchu. Její včasná diagnostika umožňuje plánované provedení opravy nebo přijetí organizačního opatření ve výrobě, pro omezení ztrát, což je příklad dobře fungující prediktivní údržby.

Ukázka trendu s diagnostickým signálem je patrná z grafu. V daném případě byl zazna-menán řádový nárůst nečistot a následně kontrolován obsah křemíku. Křemík ve většině případů signalizuje přítomnost prachu v oleji, tedy nevhodně provedené „dýchání“ nádrže nebo přímo závadu vzduchového filtru.

Ekonomické přínosy zavedené péče se projevily nejvíce v úsporách na výpadcích výroby z důvodu poruch, které poklesly o 56 %, což představuje částku 224 000 Kč ročně. Dále v úspoře za náhradní díly s poklesem o 70 %, tedy o 140 000 Kč ročně, a samozřejmě v úspoře za nákup nových olejů v částce 135 000 Kč.

Ukázka trendu s diagnostickým signálem (hydraulický olej) – červeně obsah nečistot v mg/kg, modře MPC analýza

Zpětné využití tvářecího oleje

Technologie výroby hladinoměrů zahrnuje i tváření hliníkových profilů. Aby bylo možné ho úspěšně provádět, je polotovar v celém procesu přimazáván speciálním tvářecím olejem. Mazání je ztrátové a olej byl po jednom průchodu procesem likvidován. To přinášelo rozpory v plnění environmentální filozofie firmy, která je založena na nevytváření odpadů, a samozřejmě to také zvyšovalo náklady výroby. Byl proto zaveden sběr tvářecího oleje a testována možnost jeho elektrostatického čištění. A to nejprve s novými kolektory, což je vložka, do které se jímají nečistoty, a následně s kolektory použitými na čištění hydraulických olejů. Po prvotním odzkoušení proběhlo jeho laboratorní srovnání s parametry nového oleje a následně i provozní odzkoušení ve výrobě, vše s pozitivními výsledky. Následovalo proškolení pracovníků výroby o způsobu sběru a shromažďování oleje a o hodnocení jeho čistoty pomocí filtračních membránových testů na membráně 0,45 mikrometru.

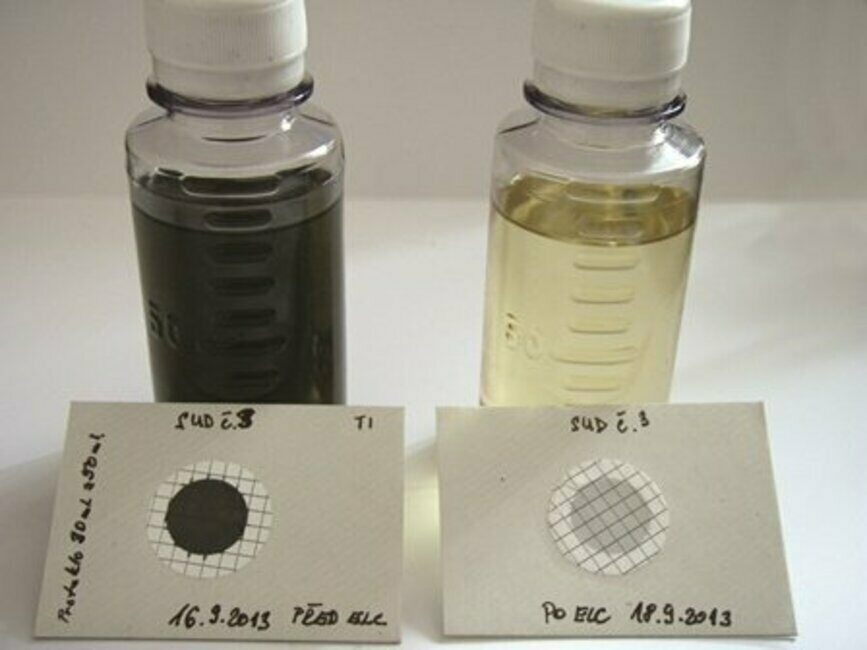

Tvářecí olej před elektrostatickým čištěním a po něm

Ekonomické hodnocení vycházelo z porovnání cen nového a čištěného tvářecího oleje. Navíc se podařilo unikátním způsobem zvýšit úsporu využitím vlastně již „odpadních“ ko-lektorů. Cena nového oleje činí 169 Kč za litr, cena vyčištěného oleje 4,30 Kč za litr a s použitými kolektory 1,13 Kč za litr. Množství likvidovaného oleje bylo 15 000 litrů, což představuje náklad 2 535 000 Kč za rok. Náhradou nového oleje olejem elektrostaticky čištěným se ušetřilo 2 518 050 ročně, a to bez vyčíslení nákladů na jeho likvidaci.

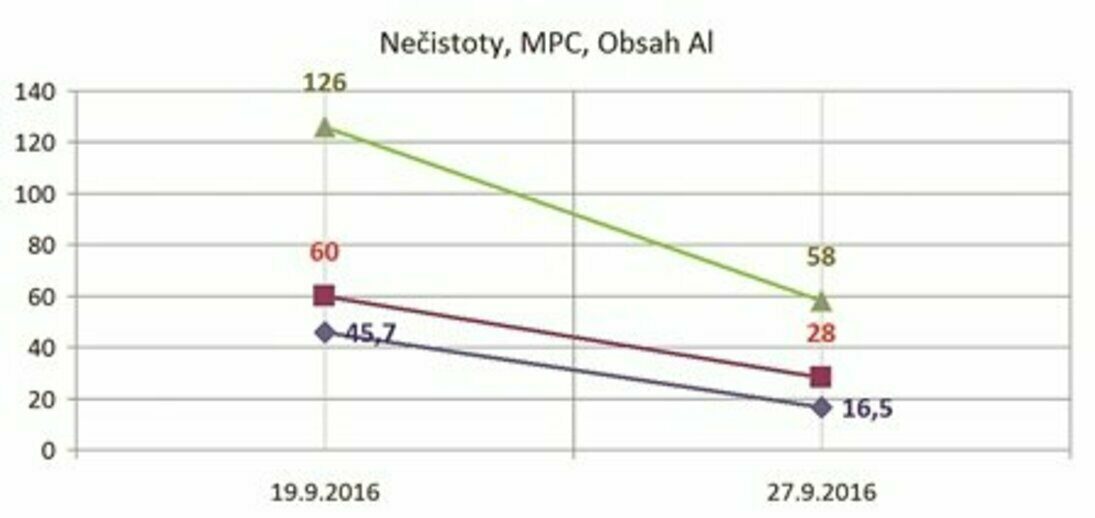

Výsledky čištění tvářecího oleje – zeleně obsah nečistot v mg/kg, modře obsah hliníku v mg/kg, červeně MPC analýza

Čištění odmašťovací kapaliny

Pro účinné odmaštění výrobků firma používá čisticí kapalinu založenou na modifikovaných alkoholech. Kapalina se používá ve vakuové odmašťovací lince s možností její destilace. Problém spočívá v tom, že kapalina je kontaminována i hliníkem, který ale nelze destilací odstranit. Proto je nutné kapalinu jednou ročně kompletně vyměnit. Pro její zpětné využití bylo opět možné využít přístroj na elektrostatické čištění. Z hlediska jeho principu je jedinou podmínkou práce s nevodivou kapalinou, což modifikovaný alkohol v této aplikaci splňuje. Opět se provedly testy čistitelnosti s laboratorním vyhodnocením výsledků a následnou provozní zkouškou. Její průběh potvrdil možnosti opakovaného využití. Úspory dosažené v tomto případě činí 575 000 Kč za nákup nové kapaliny a to bez nákladů na likvidaci.

Závěrečné shrnutí

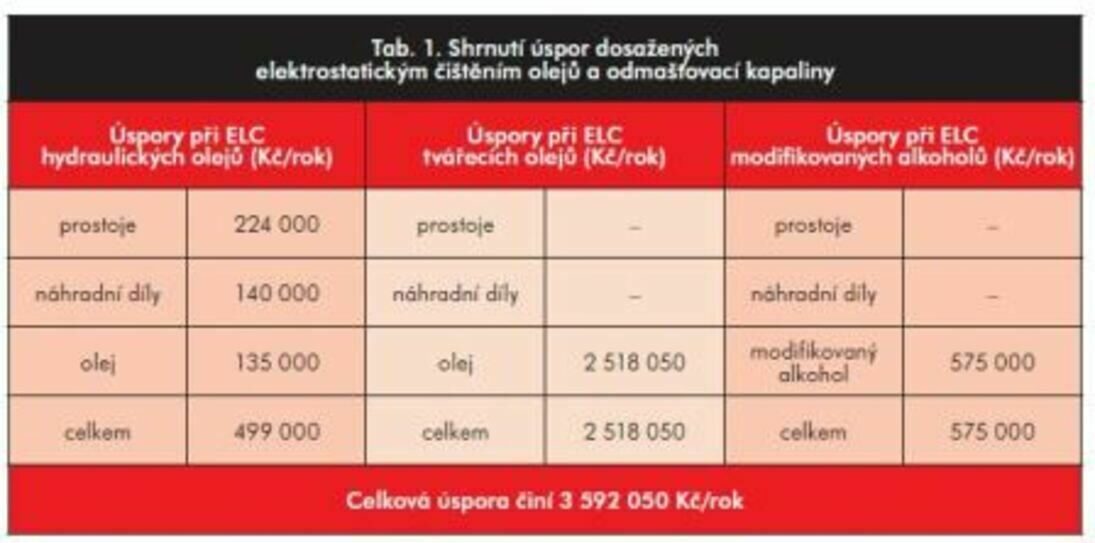

Přístroje na elektrostatické čištění kapalin mají velmi široké možnosti využití. Jedním pří-strojem lze obsáhnout péči nejen o hydraulické a tvářecí oleje, ale také o odmašťovací, vodou neředitelné kapaliny. Jednou z hlavních předností přístrojů ELC je obrovská jímací kapacita kolektoru. To zvyšuje univerzálnost nasazení a hlavně redukuje náklady na od-straňování nečistot, a to i v případě extrémního znečištění. Ekonomické přínosy shrnuté v tabulce jsou nejlepším dokladem komplexních možnosti elektrostatického čištění olejů.
Ing. Milan Soukup

Kleentek

pruzinova@kleentek.cz

www.kleentek.cz
