Manipulační systém HS flex heavy

Firma Hermle se již téměř dvacet let zabývá automatizací svých obráběcích center a jako pokračování tohoto vývoje nyní uvádí na trh výkonný, kompaktní a rovněž cenově mimořádně atraktivní automatizační nástroj - manipulační systém HS flex heavy.

Manipulační systém HS flex heavy byl navržen tak, aby mohl být připojen jak k pětiosým obráběcím centrům řady Performance Line (C 400 a C 650), tak i k modelům řady High-Performance-Line (C 32 a C 42). Poprvé tak může být dodán i stroj C 650 automatizovaný.

Manipulační systém HS flex tvoří několik komponent, které se dodávají a instalují jako kompletní jednotka. Na místě se montují a seřizují pouze moduly zásobníku obrobků. Celá instalace – všechna obráběcí centra Hermle se rovněž dodávají kompletně smontovaná – je tak hotová ve velmi krátké době a provozovatel může rychle začít s obráběním.

Reklama
Reklama

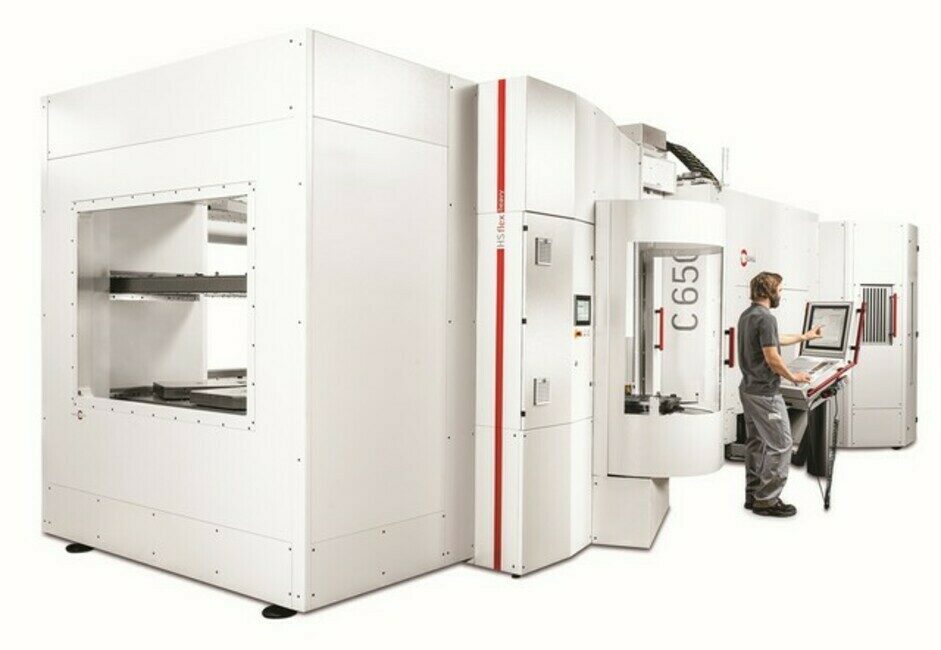

Manipulační systém HS flex heavy se dvěma moduly zásobníku, připojený k pětiosému obráběcímu centru C 650. (Zdroj: Hermle)

Pohodlný a bezpečný přístup

Ploché lože stroje z minerálního odlitku, na kterém jsou vedeny tři osy manipulační jednotky, umožňuje obsluze ergonomicky řešený a velmi dobrý přístup. Oboje křídlové dveře, které své funkční použití prokázaly již u robotických systémů Hermle, mají dvojí funkci. Při procesu výměny obrobku zablokují přístup pro obsluhu, při obrábění obrobku uvolní přístup k pracovnímu zornému poli a pracovnímu prostoru a současně zablokují přístup k manipulační jednotce.

Osy otáčení, zdvihu a lineární osy manipulační jednotky umožňují přesný pohyb obrobků o hmotnosti až 1 200 kg včetně palety mezi osazovacím stanovištěm, moduly zásobníku a pracovním prostorem obráběcího centra. Při nakládání obráběcích center jeřábem lze do pracovního prostoru stroje umístit i obrobky s ještě větší hmotností a většími rozměry. Přesně manipulovat lze s paletami rozměrů až 800 x 630 mm. Aby se redukovaly možné zdroje chyb obsluhy, kontroluje se již v osazovacím stanovišti maximální výška obrobku, aby nebyly přepraveny žádné obrobky s příliš velkými rozměry. Obrobek může mít maximální rozměry 800 x 630 x 700 mm (š x h x v).

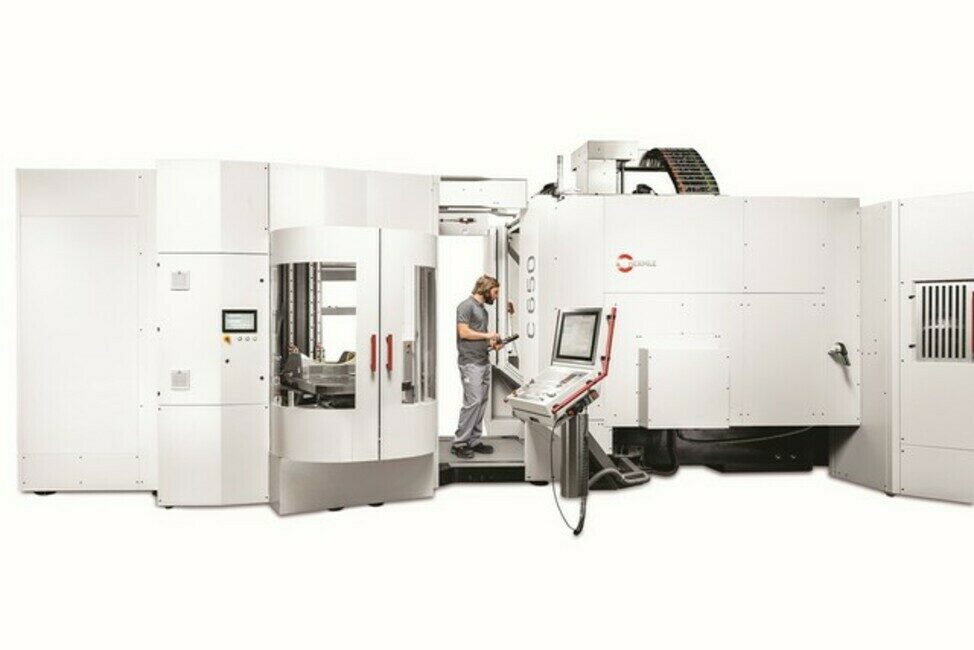

Manipulační systém HS flex heavy zabezpečuje optimální přístup i pro manuální činnosti. (Zdroj: Hermle)

Zvláštní důraz byl kladen i na vývoj modulů zásobníku. Ve standardním provedení je integrován jeden modul, doplňkově lze připojit ještě druhý modul. Moduly jsou uspořádány ve formě regálů a nabízejí maximálně individuální dimenzování palet a obrobků. K jednomu modulu lze objednat až tři regálové police s celkem devíti zásobníkovými místy pro palety. Při použití dvou modulů zásobníků je tudíž k dispozici až 18 míst pro palety. Pomocí speciálně vyvinutého generátoru obsazení zásobníku, který kontroluje přípustné hmotnosti i rozměry (z důvodu nejrůznějších modelů stroje), lze rychle a snadno stanovit obsazení zásobníku.

Inteligentní řízení

Systém HS flex heavy, stejně jako výměník palet a robotický systém RS 05-2 je řízen komfortním vlastním systémem Hermle – Hermle-Automation-Control-System, zkráceně HACS. HACS umožňuje inteligentní řízení práce, intuitivně ovládaný software prostřednictvím dotykového panelu pomáhá obsluze při jejích každodenních úlohách. Díky transparentnímu znázornění zakázek a potřebných činností obsluhy se sníží organizačně podmíněné prostoje a maximalizuje se produktivita zařízení. Spolu se systémem Hermle-Information-Monitoring-System, který zobrazuje stavy stroje v reálném čase a lze jej zobrazit na každém tabletu, stolním počítači nebo chytrém telefonu, tvoří tyto dva softwarové nástroje důležitý základ pro použití obráběcích center Hermle v souladu s koncepcí Průmyslu 4.0.

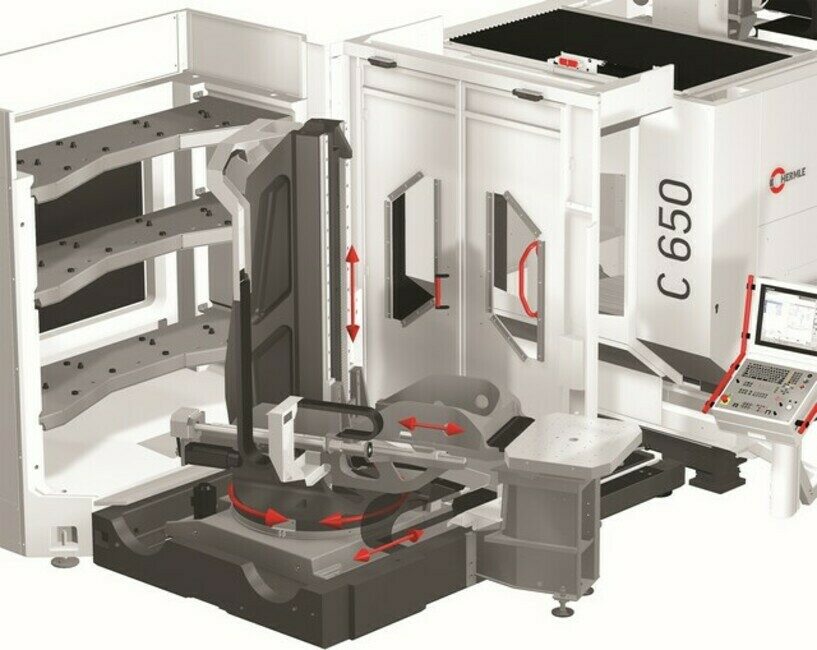

Průřez manipulačním systémem HS flex heavy, připojeným k pětiosému obráběcím centru C 650. (Zdroj: Hermle)
