Zdroj: Hermle

Frézování a automatizace od téhož dodavatele – to se pro koncern Condor Group stalo hlavním důvodem pro volbu řešení od společnosti Hermle. Robotický systém RS 1 obsluhuje dvě pětiosá obráběcí centra C 32 U a zásobuje je obrobky jak ve dne, tak i v noci. A aby výrobce ještě více zvýšil efektivitu systému, vyvinul si vlastní matricový systém.

Reklama

Frézovna pracuje jen na jednu směnu, přesto se však v salzkottenském závodu Condor Group obrábí nepřetržitě. „Spoléháme se na náš systém Hermle a na automatizaci,“ vysvětluje jednoduše Dominik Schulte. Závod se 70 zaměstnanci vede společně se svou sestrou Irou Fecke-Schulte. Členy koncernu jsou společnosti Condor MedTec a Condor Custom Solutions, které vyrábějí díly pro lékařskou techniku, závodní sporty, elektrotechniku, výrobu nástrojů a speciální strojírenství. Kromě frézování zde probíhá také aditivní výroba, drátové řezání a úprava povrchů.

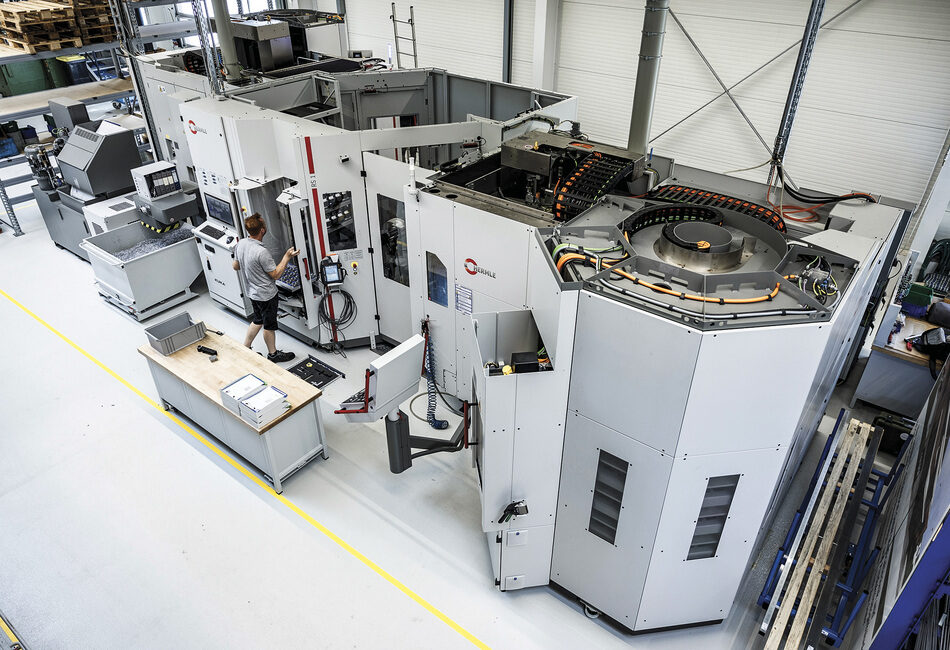

Systém Hermle v závodě Condor se skládá ze dvou pětiosých obráběcích center, které jsou díky robotickému systému RS 1 automaticky zásobovány obrobky. (Zdroj: Hermle)

Pro automatickou výrobu podnik od roku 2022 používá dvě pětiosá obráběcí centra Hermle C 32 U spojená robotickým systémem RS 1. Díky ukládacímu systému se dvěma regály na 16 palet a plně automatické výměně podavačů mohou tato zařízení pracovat delší dobu zcela samostatně. „Tyto dva stejné stroje nám poskytují nejen dvojnásobnou výrobní kapacitu, ale umožňují také vyrábět simultánně ze dvou materiálů,“ říká k tomu vedoucí provozu Sebastian Ilsen. Jeden stroj C 32 U obrábí výhradně hliník, druhý ušlechtilou ocel. „Má to hned několik výhod. Především nám to zaručí, že naše nástroje budou vždy obrábět jen jeden typ kovu. Zároveň tak získáváme třísky ze stejného materiálu, které se pak mnohem snadněji recyklují a zpracovávají,“ podotýká Ilsen.

Reklama
Reklama
Reklama

Zaměstnanci nemusí pracovat v noci

Při současném nedostatku kvalifikovaných sil je stále těžší pokrýt dvě, nebo dokonce tři směny. Práce přitom máme hodně,“ říká Dominik Schulte. „Část našich zaměstnanců se k nám přihlásila právě proto, že už nechtěli pracovat na noční směny. Díky robotickému systému teď vyrábíme 24/7, aniž bychom přetěžovali naše lidi, a navíc to z nás činí atraktivního zaměstnavatele,“ dodává Schulte.

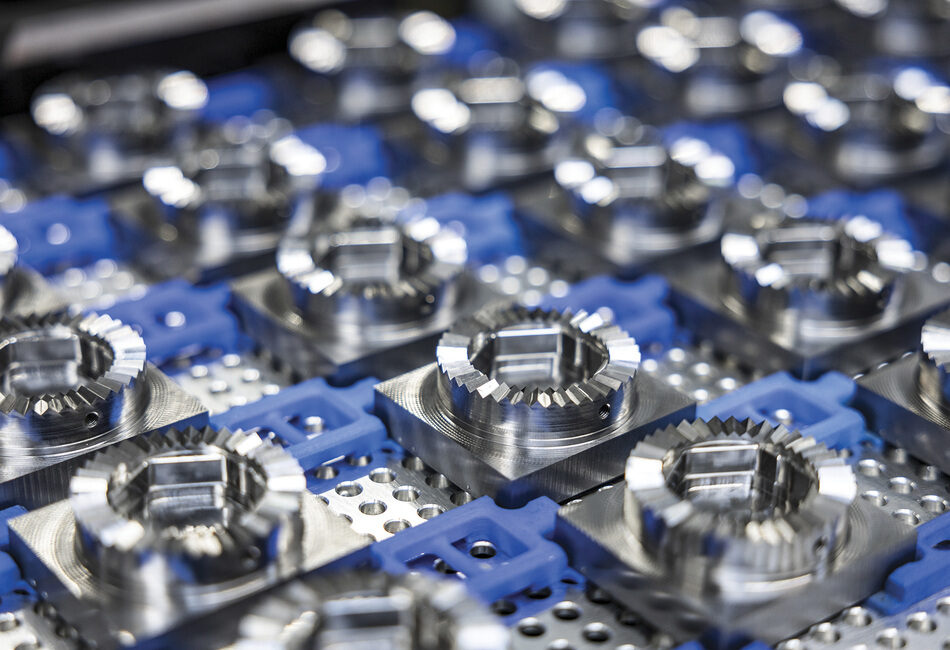

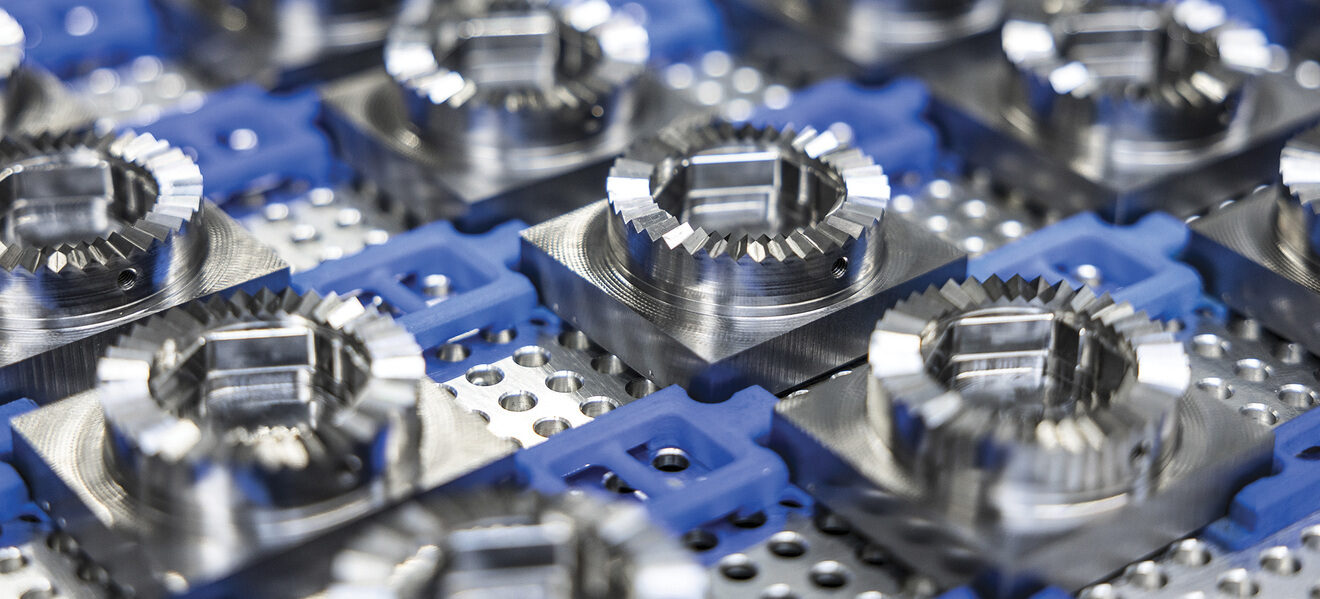

2 – Univerzální matrice Condor lze díky speciálnímu systému přítlačných prvků přizpůsobovat různým obrobkům, a to včetně možnosti usazení několika kusů do jedné matrice. (Zdroj: Hermle)

Pro firmu bylo klíčové zvolit obráběcí a automatizační řešení od jednoho dodavatele. „Když robot a frézovací centrum pocházejí od různých výrobců, mohou vznikat problémy s rozhraním a nejasnosti ohledně odpovědnosti,“ vysvětluje Sebastian Ilsen. „Tomu jsme se chtěli za každou cenu vyhnout, a proto jsme vsadili na kompletní řešení. Naši zaměstnanci nám s hledáním dokonce sami pomáhali, to díky nim jsme objevili tento systém,“ dodává.

Reklama

Obě obráběcí centra mají přídavný zásobník ZM 216, který kromě základních 36 nástrojů umístěných ve stroji pojme dalších 216 nástrojů. „Používáme systém CAM, který zajišťuje jak řízení stroje, tak i simulaci nových frézovacích postupů,“ komentuje to Sebastian Ilsen. „Nyní můžeme bez obsluhy a naprosto spolehlivě vyrábět jak jednotlivé díly, tak i celé série, a to klidně po celou noc.

Delší doba chodu díky vlastním vylepšením

K upevňování polotovarů se používají matrice se skupinami forem nebo univerzální matrice s protilehlými přisunovacími plechy. „Ani jedna z těchto možností pro nás nebyla ideální,“ vzpomíná Sebastian Ilsen. „Vyrábíme mnoho různých produktů, často v sériích po jednom kuse, takže pro nás nemá smysl používat formy s dutinami. V případě univerzálních forem se na desku vejde jen omezený počet součástí stejného tvaru, i když jsou polotovary velmi malé, a zabírají tak zbytečně mnoho místa na paletě,“ vysvětluje.

Možnost volby mezi 36 nástroji v obráběcím centru a dalšími 216 nástroji v přídavném zásobníku přispívá k flexibilní a spolehlivé výrobě. (Zdroj: Hermle)

Expertní tým proto hledal řešení, které by bylo dostatečně flexibilní, a ve výsledku zkonstruoval univerzální matrici Condor. Tvoří ji deska s otvory na 10milimetrovém rastru, do nichž se nasazují různé trojrozměrné přítlačné prvky. Tak lze zároveň upevnit polotovary různých velikostí. „Velkým přínosem technologie Hermle je, že můžeme automaticky obrábět velké množství různých polotovarů,“ pochvaluje si Dominik Schulte, a dodává: „Tohle je náš první robot, a rozhodně nebude poslední. Do budoucna se hodláme spoléhat již výhradně na automatizaci.
