Maskování pro povrchové úpravy

Před mnoha lety, než jsem se začal zabývat povrchovými úpravami a maskováním, jsem netušil, jak komplexní obor to je a co všechno zahrnuje. Problematika je natolik obsáhlá a speciální, že by si zasloužila samostatný studijní obor na univerzitě. Zkusím proto v tomto článku popsat alespoň část svých dosavadních zkušeností a poznatků z mojí univerzity života.

O tom, že vzhled výrobku hraje čím dál vetší roli, jistě pochybuje málokdo. Kosmetické vady mohou být důvodem reklamace nebo alespoň tlaku na cenu i v případech, kdy povrchová úprava zajišťuje hlavně antikorozní ochranu a díl sám není po montáži konečného výrobku vůbec vidět. Povrchové úpravy, o kterých se v článku zmiňuji, zahrnují lakování (mokré, práškové, kataforetické), galvanické pokovení a anodickou oxidaci.

Reklama
Reklama
Reklama

Maskování

K tomu, aby byla povrchová úprava provedena správně pouze na místech, kde má být, slouží právě maskování. Proto je nutné vědět, jak a s čím pracovat, aby se dostavil očekávaný výsledek.

V dnešní době je v sortimentu maskovacích materiálů veliký výběr, ať jde o maskování otvorů, os, ploch, nebo nepravidelných tvarů. Časy, kdy se běžně používaly tradiční materiály, jako například papír, dřevo, korek, ocel aj., zpracované zpravidla domácí samovýrobou, se pomalu stávají minulostí.

Maskování os a otvorů

Pro maskování otvorů slouží zátky, pro osy jsou určeny krytky, na plochy se zpravidla používají pásky nebo fólie a pro nepravidelné prostorové tvary je určeno tekuté maskování.

Z hlediska dostupnosti můžeme tyto výrobky rozdělit na:

  • běžně dostupné, obecně používané, které mají charakter téměř komoditní. Jsou to běžně používané krytky, zátky, pásky v mnoha variacích dodávaných po celém světě ve velmi podobném tvaru a rozměrech. Většina těchto výrobků je vyráběna v Asii (zejména v Číně, Indii, Jižní Koreji). Přesto pokud odhlédneme od nejlevnějších výrobků, je kvalita dobrá až vynikající, a to i ve srovnání s evropskou či americkou produkcí. Stejně jako jinde i zde platí, že pokud si objednáme výrobek za korunu, nemůžeme čekat výkon za deset;
  • patentované tvary jednotlivých výrobců. Jsou to speciální tvary pro standardní použití, které mají určitou přidanou hodnotu designu, například v jednodušším použití, než je běžné;
  • výrobky přímo pro konkrétní aplikaci. Zde se tvar maskování vyvíjí ve spolupráci mezi dodavatelem a zákazníkem. Zpravidla to funguje tak, že zákazník dodá výkres nebo vzorek výrobku s vyznačením požadavku maskování. Dodavatel navrhne tvar, který se po odsouhlasení se zákazníkem vyrobí. Pro výrobu nového tvaru se zpravidla používá levný testovací nástroj vyrobený z měkkého kovu, s nízkou životností a produktivitou. Po odsouhlasení prototypu se pak vyrábí sériový, vysoce produktivní nástroj s životností až v milionech kusů výlisků.

Jako materiály se pro tyto typy maskování podle náročnosti aplikací (teplota, agresivita chemikálií, citlivost procesu) používají polyetylen, polypropylen, neopren, EPDM, silikonové pryže, vinyl nebo viton. Občas se i v případech maskování os používají pásky či fólie. O tom bude zmínka níže.

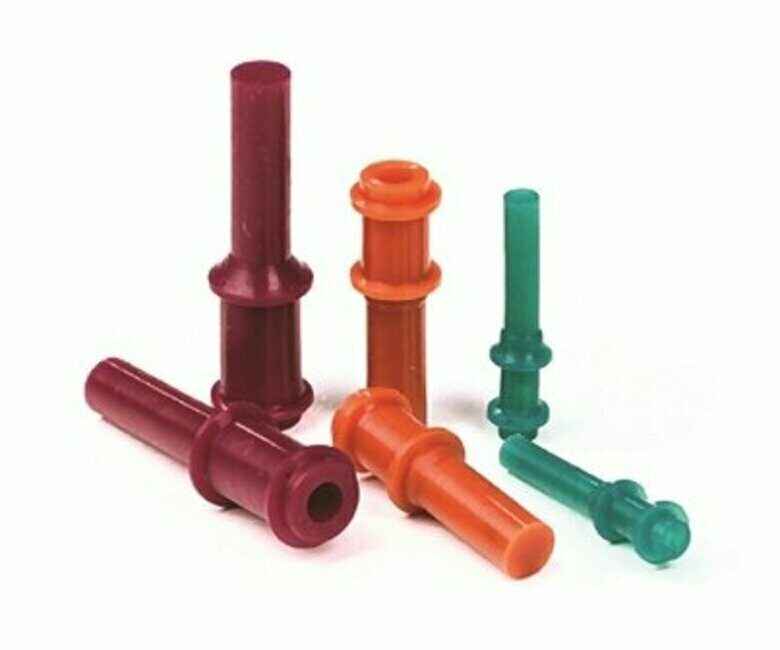

Krytky

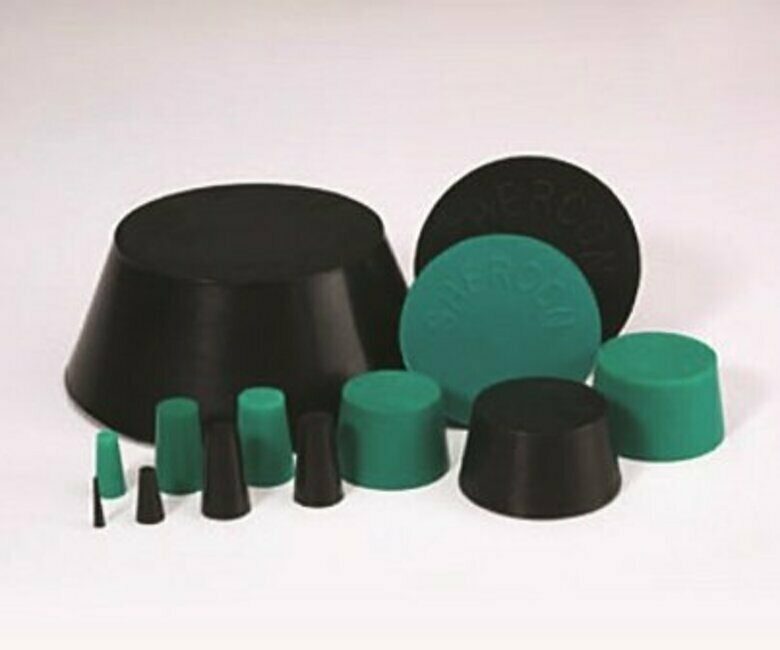

Zátky

Maskování ploch

V případě maskování ploch se používají pásky nebo fólie z různých materiálů, zpravidla s nánosem lepidla na jedné straně. Tyto přípravky se liší jak vlastním materiálem pásky, tak i typem, adhezí a vrstvou lepidla. Materiál pásky může být papír (krepový), polyester, polyamid, polyimid, silikonová pryž, textilní tkanina se skelným vláknem, hliník nebo olovo. Lepidlo je zpravidla silikonové nebo kaučukové. Stejně jako u předchozího typu maskování i zde jsou „komoditní“ položky – standardní typy pásek běžných šířek (metrických nebo palcových) i šířek řezaných na míru.

Pokud je páska nalepena výrobcem na nosnou fólii, je možné dělat různé tvarové výseky. Zpravidla jsou k dispozici kruhové nebo pravoúhlé výseky standardizovaných rozměrů. Na zakázku je pak možné vyrobit přesně i velmi nepravidelné tvary v malých sériích. Možnosti zakázkové výroby jsou široké, ovšem i zde je vše o tom, zda se použití takových výrobků vyplatí, či nikoliv.

Pásky je možné samozřejmě použít i pro maskování os (závitové tyče, šrouby, trubky atd.). K tomuto účelu je primárně určena silikonová samovulkanizační páska (SRT), která je bez lepidla, ale jednotlivé vrstvy pásky při překrytí spolu reagují a vytvoří velice silný spoj. Tato páska se používá i na izolaci v elektrotechnice, instalatérství a dalších oborech.

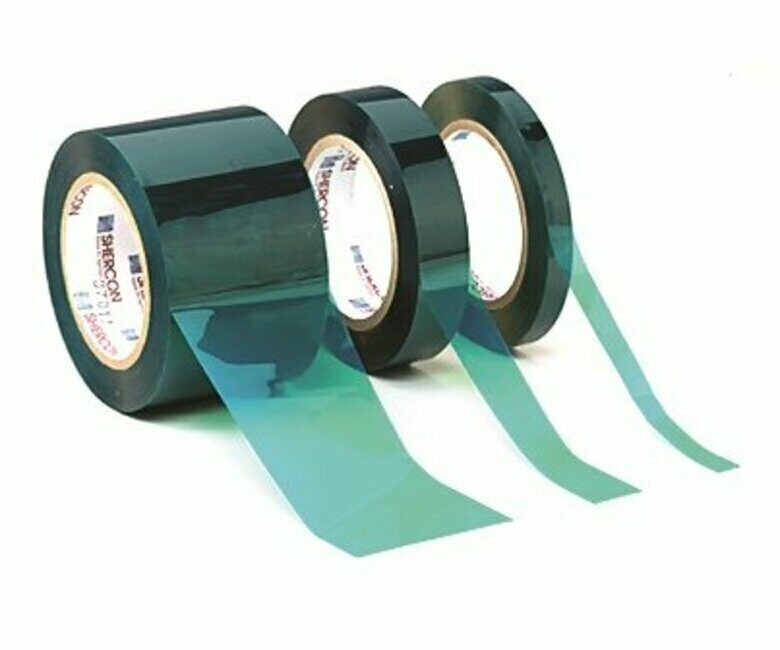

Maskovací pásky

Maskování nepravidelných tvarů

Pokud není možné nebo ekonomické použít jednu z výše uvedených možností, existuje alternativa v podobě tekutého maskování. Tyto přípravky se podle typu aplikují nátěrem, ponorem nebo sprejem. Přípravky se odlišují jednak podle teplotní a chemické odolnosti, dále pak způsobem vytvrzování.

Vcelku univerzálním materiálem je silikon, který se používá pro práškové lakování, ale i třeba pro galvanické zinkování. Nevýhodou je doba vytvrzení, která se pohybuje od 12 do 72 hodin, podle tloušťky vrstvy a typu procesu.

Další alternativou jsou UV vytvrzovací přípravky. Vzhledem k tomu, že je pro vytvrzení potřeba speciální UV lampa v ceně několika desítek tisíc korun, vyplatí se tento typ maskování pouze pro velké série výrobků.

Pro mokré procesy (galvanické pokovení, anodickou oxidaci, mokré lakování) jsou určeny přípravky na bázi vinylu (např. Liquidmask 4300), které jsou ředěny organickými rozpouštědly. Velkou výhodou těchto přípravků je krátká doba vytvrzení (30–180 minut) a velmi snadné odstranění po použití – vrstva se jednoduše sloupne.

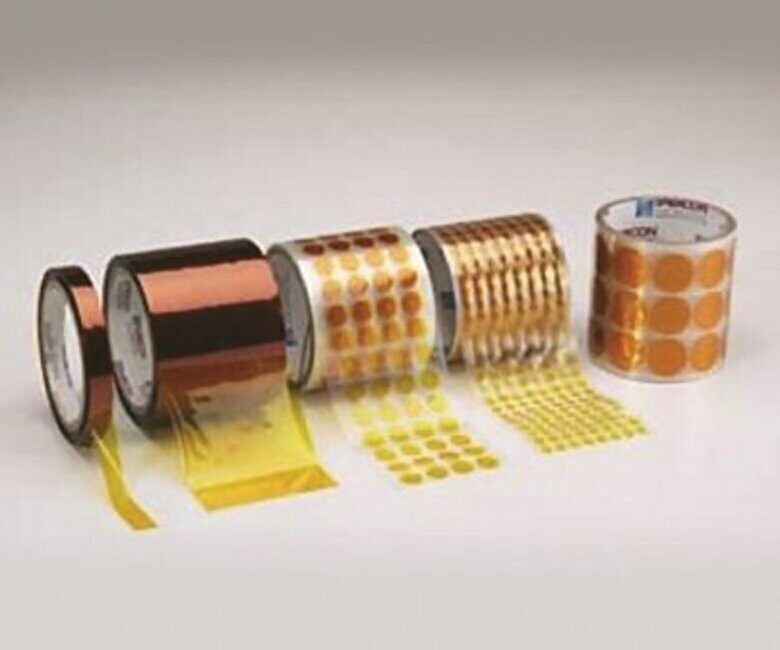

Obr. 4. Maskovací pásky a výseky

Závěsová technika

Další samostatnou kapitolou, která s maskováním také souvisí, je závěsová technika. Ta musí splňovat požadavky nejen na spolehlivé uchycení výrobku v průběhu celého procesu, ale musí umožnovat rychlé a efektivní navěšování a svěšování zboží. Je možné používat standardní zavěšovací prvky (háčky), standardizované závěsy s pevnou nebo flexibilní montáží pater, standardní úchytky, pružinky a podobně. Další variantou, která se vyplatí při velkosériové výrobě, je závěs s integrovaným maskováním. Výroba takových závěsů je nákladnější, ale náklady se brzy vrátí díky zrychlení a zjednodušení výrobního procesu.

Z výše uvedeného velmi stručného přehledu je zřejmé, že možnosti maskování jsou veliké. Dostupnost standardních maskovacích přípravků v širokém sortimentu je velice dobrá. Dodavatelé zpravidla nejenže poskytují také poradenský servis při navrhování vhodného způsobu maskování, ale i zajistí jeho kvalitní zakázkovou výrobu. Jednoduchost použití pak zlepšuje produktivitu práce a snižuje celkové náklady.

Ekomaziva

Pavel Čepelák

pavel.cepelak@ekomaziva.cz

www.ekomaziva.cz
