Předúprava oceli nízkoteplotním plazmatem pro zvýšení pevnosti lepeného spoje

V příspěvku jsou shrnuty výsledky výzkumu vlivu plazmochemické předúpravy vzorků oceli DC01 na výslednou pevnost lepeného spoje. Pro předúpravu povrchu vzorků oceli byla použita RF štěrbinová tryska generující plazma. Jako pracovní plyn byl použit argon a argon v kombinacích s dusíkem nebo kyslíkem. Vliv plazmové předúpravy na povrch oceli byl vyhodnocen pomocí měření kontaktních úhlů a výpočtu volné povrchové energie. Po slepení vzorků oceli pomocí běžně užívaného lepidla Weicon Flex 310M HT200 byly testovány výsledné vlastnosti lepeného spoje pomocí standardních mechanických odtrhových testů podle ČSN EN 1465.

V současné době se v průmyslu pro spojování materiálů ve stále větší míře používá technologie lepení. Lepení je dnes již zavedeným postupem, který přináší nové kombinační možnosti a umožňuje získat spoje takových tvarů a vlastností, které jsou obtížně dosažitelné běžnými způsoby, jako je svařování, nýtování a jiné. Spojování materiálů lepením je významná technologická operace, kdy vysoká kvalita a pevnost spoje závisejí nejenom na typu použitého lepidla a druhu slepovaného materiálu, ale také na případné povrchové úpravě.

Tento článek se zabývá vlivem předúpravy povrchu nízkouhlíkové oceli DC01 pomocí plazmové trysky vyvinuté na Masarykově univerzitě. Důraz je kladen na změnu jeho vlastností a na kvalitu vytvořeného lepeného spoje. V experimentální části jsou srovnány výsledky pro vzorky bez plazmové předúpravy a s plazmovou předúpravou pomocí štěrbinové plazmové trysky při použití různých pracovních plynů. Změny vlastností povrchu jsou posuzovány pomocí volné povrchové energie zjištěné na základě měření kontaktních úhlů. Lepený spoj byl proveden pomocí vysoce teplotně odolného elastického lepidla na bázi MS polymerů Weicon Flex 310M HT200. Kvalita výsledného lepeného spoje byla po řádném vytvrzení testována pomocí odtrhových zkoušek.

Reklama
Reklama
Reklama

Příprava vzorků

Pro testování byly použity pásky plechu nízkouhlíkové oceli DC01 o velikosti 130 × 25 mm a tloušťce 1,5 mm. Každý vzorek byl tvořen dvěma uvedenými pásky, které byly odmaštěny etanolem a slepeny plochou o velikosti 25 × 15 mm. Za účelem vyhodnocení vlivu plazmové předúpravy byly připraveny vzorky referenční a vzorky upravené pomocí štěrbinové RF (13,56 MHz) plazmové trysky. Použitá tryska o rozměrech 120 × 80 mm pracuje za atmosférického tlaku při výkonu 350 W. Pro porovnání vlivu použitého plazmatu na lepený spoj byly použity tři různé pracovní plyny – čistý argon, argon s příměsí kyslíku a argon s příměsí dusíku. Průtok argonu (99,996 %, Messer) byl nastaven na 50 l.min-1 a průtok příměsí (O2, N2) byl nastaven na 0,3 l.min-1. Povrch ocelových pásků byl upraven dvěma přejezdy trysky při rychlosti 1,5 m.min-1 ve vzdálenosti 3 mm od povrchu vzorku. Bezprostředně po plazmové předúpravě povrchu byly vzorky lepeny pomocí komerčně dostupného lepidla Weicon Flex 310M HT200 a vytvrzeny po dobu 48 hodin při pokojové teplotě.

Měření a vyhodnocování

K vyhodnocení volné povrchové energie testovaných vzorků bylo použito zařízení SeeSystem (Advex Instruments), které umožňuje výpočet volné povrchové energie materiálu. Pro vyhodnocení byl použit Owens-Wendt regresní model pro šest testovacích kapalin (voda, glycerol, etylenglykol, dijodmetan, formamid, α-bromnaftalen). Pro zajištění dostatečné přesnosti měření kontaktních úhlů bylo u každé kapaliny hodnoceno deset kapek o objemu 3 µl.

Kvalita lepeného spoje byla vyhodnocena na základě odtrhových zkoušek provedených na zařízení Shimadzu AGS-5kNX. Zkouška namáhání tahem byla provedena vždy na deseti kusech vzorků od každé úpravy. Parametry provádění této zkoušky vycházejí z normy ČSN EN 1465.

Dosažené výsledky

Vypočítané střední hodnoty kontaktních úhlů se směrodatnými odchylkami pro různé testovací kapaliny jsou uvedeny v tabulce 1. Po plazmové úpravě je patrná výrazná změna hodnot smáčivosti oproti referenci. Velikosti kontaktních úhlů a smáčivost jsou závislé na použitém pracovním plynu během plazmové úpravy, který může ovlivňovat chemické složení povrchu. Značení výsledků a testovacích kapalin je následující: Ar – argonové plazma, O – argonové plazma s příměsí kyslíku, N – argonové plazma s příměsí dusíku; DIM – dijodmetan, EG – etylenglykol, FA – formamid, GL – glycerol, α-BN – α-bromnaftalen.

Pro zvětšení klikněte na tabulku.

V tabulce 2 jsou uvedeny vypočítané hodnoty volné povrchové energie a maximální odtrhová síla naměřená během mechanických testů. Důležitou informací je i hodnota směrodatné odchylky odtrhové síly, která reprezentuje míru opakovatelnosti dosažených výsledků. Pro lepší přehlednost je v tabulce uveden i procentuální nárůst zjištěných hodnot oproti referenčnímu vzorku bez plazmové povrchové úpravy.

Pro zvětšení klikněte na tabulku.

Na obrázku 1 je zobrazeno grafické porovnání výsledků mechanických testů pro různé typy plazmových úprav, včetně směrodatných odchylek. Patrný je nejen téměř dvojnásobný nárůst síly potřebné pro přetržení lepeného spoje u všech vzorků s plazmovou předúpravou povrchu, ale i snížení hodnoty směrodatné odchylky měření. Tato skutečnost odráží fakt, že díky plazmové předúpravě je možné získat konzistentnější výsledky a je tedy i zvýšena homogenita daného lepeného spoje a tím i opakovatelnost v rámci testované sady.

Obr. 1. Porovnání výsledků mechanických testů – velikost maximální aplikované síly pro různé úpravy povrchu vzorku oceli DC01

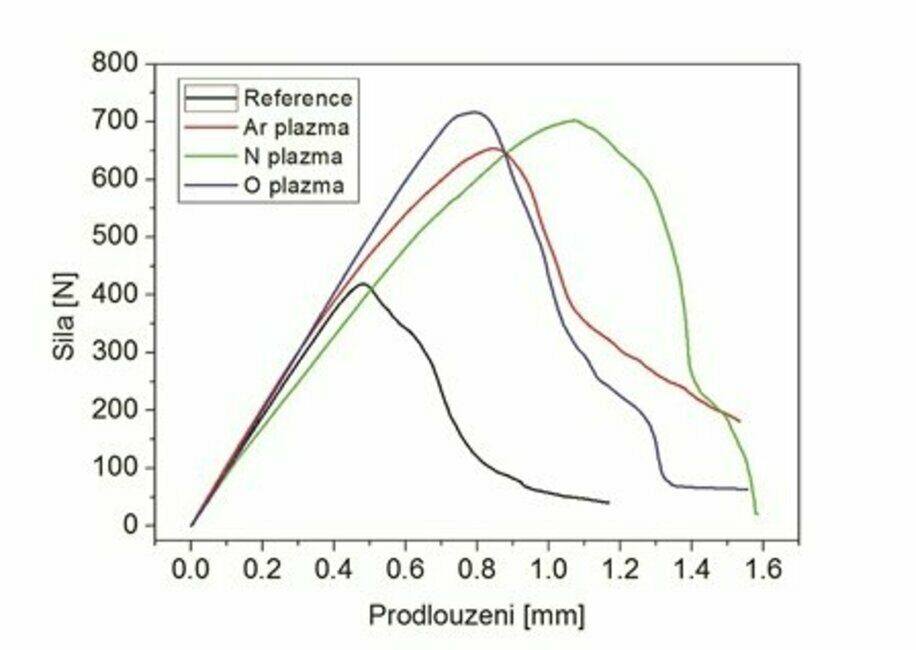

Zajímavých výsledků bylo dosaženo i v případě porovnání velikosti aplikované síly na prodloužení lepeného spoje, jak lze vyčíst z obrázku 2. Kromě značného nárůstu aplikované síly nutné pro porušení lepeného spoje v případě předupravených vzorků, došlo i k téměř dvojnásobnému prodloužení spoje před porušením v případě argonového plazmatu a argonového plazmatu s příměsí kyslíku a k téměř trojnásobnému prodloužení v případě argonového plazmatu s příměsí dusíku.

Obr. 2. Závislost aplikované síly během mechanických testů na prodloužení lepeného spoje pro různé úpravy povrchu pomocí plazmové trysky

Plazmová předúprava zvýšila pevnost lepeného spoje

Plazmová předúprava ocelových vzorků byla zkoumána pro tři různé směsi pracovních plynů a byl hodnocen vliv této úpravy na výslednou pevnost lepeného spoje. Byla prokázána vhodnost a funkčnost plazmové úpravy materiálu pro danou aplikaci. Při dobré smáčivosti se předpokládá zvětšení reálného povrchu spoje, což by také mělo mít pozitivní vliv na jeho pevnost. Z dosažených výsledků je patrné, že mezi hodnotami volné povrchové energie vzorku oceli DC01 a výslednou soudržností není zcela přímá úměra. Přesto v případě použití vhodného lepidla – zde Weicon Flex 310M HT200 je možné dosáhnout značného zlepšení kvality lepeného spoje i opakovatelnosti dosažených výsledků. Zlepšení pevnosti lepeného spoje oproti neupravenému povrchu oceli DC01 je v tomto případě přibližně dvojnásobné. Vhodnou volbou pracovního plynu lze dosáhnout zřetelně rozdílných výsledných vlastností lepeného spoje pro konkrétní kombinaci použitého materiálu a lepidla i při zachování stejných parametrů plazmatu (výkon, průtok plynu aj.).

Tento příspěvek vznikl za finanční podpory TAČR při řešení projektu TE02000011 a podpory VUT FSI Brno – Projekt VAV 13 313.

Mgr. E. Dvořáková, Ph.D. a, Mgr. M. Korous a, Mgr. B. Pijáková a,
Mgr. M. Klíma, Ph.D. b,
doc. Ing. M. Dvořák, CSc. c

a
Ústav fyzikální elektroniky, Přírodovědecká fakulta, Masarykova univerzita
b Centrum pokročilých nanotechnologií a mikrotechnologií, Středoevropský technologický institut
c Odbor technologie tváření kovů a plastů, Fakulta strojního inženýrství, Vysoké učení technické v Brně

Eva Dvořáková

eva.dvorakova@mail.muni.cz

http://www.sci.muni.cz/cz/UFE/
