Oscilující paprsek laseru pracuje přesněji

Univerzálním nástrojem naší doby je laser, kterým je možné bezdotykově opracovávat téměř všechny materiály. Ještě lépe a přesněji se podaří materiály řezat nebo gravírovat, když paprsek laseru kmitá.

V automobilovém průmyslu, a speciálně v oblasti elektromobilů, je pro mnoho použití zajímavá možnost svařovat různé běžně nesvařitelné materiály – například měď a hliník – jako náhrada za mechanické spojování součástí, jak vysvětluje pracovník firmy Scanlab. Výhodami jsou mimo jiné zlepšená elektrická vodivost, rovnoměrný přenos tepla a vyšší mechanická pevnost. Ve stavbě zařízení a armatur jsou často požadovány spoje různorodých materiálů a tvarů odolávající mnohdy vysokému tlaku vedené tekutiny. To se týká například výroby výměníků tepla nebo chladicích agregátů. Nově vyvinutý 2D skenovací systém typ Weldyna umožňuje překrýváním stopy paprsku laseru vytvářet svary bez trhlin i při spojování rozmanitých materiálů. Tato technologie je vhodná také pro svařování materiálů se špatnou svařitelností.

Firma Scanlab uvádí, že výhody překrývání stop paprsku laseru se projeví nejen při svařování, ale také při řezání materiálů laserem. Pomocí vysoce dynamické oscilace je možné dosáhnout podstatně vyšší rychlosti řezání, a to při výrazně lepší kvalitě řezu. Rozhodující je výška frekvence pohybu rozmítání paprsku, která dosahuje hodnoty více v oblasti kHz, jakož i možnost použití volně definovatelných druhů pohybu skenování paprsku laseru. Vzájemnou souhrou se dosáhne, jak říkají pracovníci firmy Scanlab, podstatného zlepšení pracovních parametrů, než je běžné u jiných systémů.

Reklama
Reklama

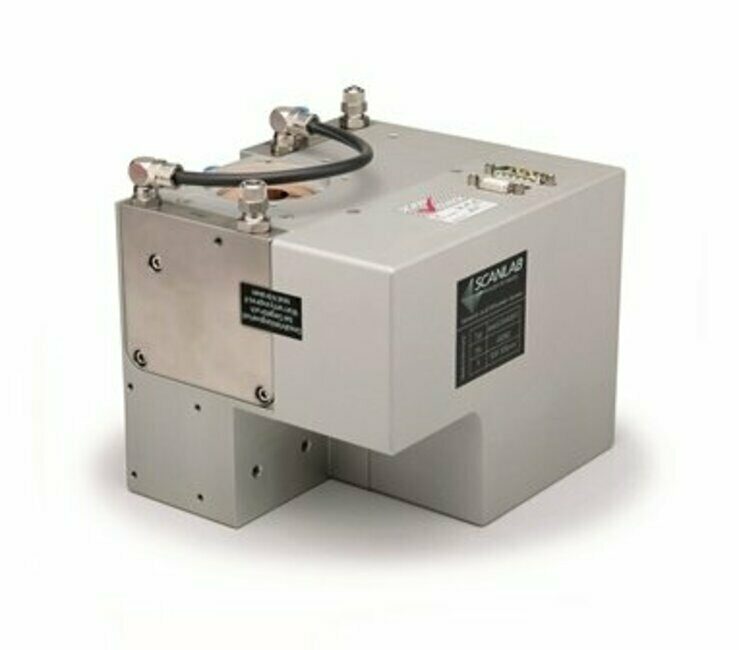

Laserová řezací hlava Weldyna – paprsek laseru osciluje s frekvencí několika kHz. Tento pohyb poskytuje mnoho výhod při řezání a svařování laserem.

Čisté řezy a nepatrné opotřebení

Z pohledu uživatelů je významné, že při obrábění oscilujícím paprskem laseru dochází ke značnému snížení tvorby kapiček roztaveného kovu na povrchu řezaného materiálu, díky čemuž jsou svar a hrany řezu hladší a rovnoměrnější. Další výhodou je menší opotřebení optiky laseru.

Nově vyvinutá skenovací hlava je připojena na multikilowattový laser, který disponuje vysokou kvalitou paprsku. Zařízení dále obsahuje digitální servořízení, vestavěný systém senzorů pro kontrolu systému pracujícího v reálném čase, jakož i systém chlazení vodou a vzduchem. To vše je umístěno v jedné robustní skříni. Skenovací hlava může být jednoduše integrována pomocí modulu kolimace a zaostřování sestavených z komerčních optických komponent. Zařízení je vhodné také pro průmyslová odvětví, jako je letectví a kosmonautika, dále pro strojírenství a pro průmysl zpracovávající kovy, kde je potřebné řezat kovové součásti a kombinované materiály.

Speciální skenovací systém od firmy Scanlab toto vše umožňuje, a navíc skýtá celou řadu nových možností použití. Systém byl úspěšně použit také v průmyslu elektrotechnickém, při výrobě potravin a nápojů, jakož i v bio a lékařské technice.

MM Das Industriemagazin č. 21, 2017, str. 43

Peter Königsreuther, zpracoval: J. Řasa
