Aditivní výroba ve tváření plechů

Trojrozměrný (3D) tisk, označovaný také jako aditivní výroba (additive manufacturing - AM), zaznamenal v poslední době značný rozvoj. Touto technologií je umožněna výroba i velmi tvarově komplikovaných trojrozměrných produktů. Objekty nebo výrobky jsou vytvářeny z podkladu digitálních 3D modelů nebo jiných elektronických datových zdrojů. Aplikační možnosti 3D tisku se s ohledem na progresivní vývoj této technologie jeví jako neomezené.

Dosud se ho využívalo především v prototypové výrobě (tzv. rapid prototyping), nicméně aktuálně si nachází cestu i do výrobních oblastí s vysokou inženýrskou úrovní (letecký a automobilový průmysl, technika ve zdravotnictví apod.) a na druhé straně i do spotřebitelských oblastí (domácnost, móda).

Reklama
Reklama
Reklama

Roste oblast použití

Samotná technologie je založena na postupném vrstvení materiálů, buď natavením speciálních prášků, nebo lepením folií, případně polymerizací tekutých fotopolymerů. Procesních materiálů je v dnešní době celá řada – od obyčejné sádry přes umělé hmoty až po kovy nebo keramiku. Vývoj posledních let také potvrzuje, že lze tuto technologii vhodně využít i pro výrobu dílů v malých a středních sériích, počet rozmanitých aplikací roste a nejedná se již pouze o prezentační modely a vzorky k přípravě výroby.

Hlavní výhodou této technologie je neomezená možnost v tvarovém modelování a váha produktu. V porovnání s konvenčními technologiemi je váha v případě aditivní výroby velmi nízká i při zachování stejných konstrukčních požadavků.

Aktuálním trendem se dnes jeví i vzájemné propojení aditivní výroby s konvečními výrobními technologiemi, tzv. subaktivní technologie, např. na bázi tvářecích postupů, laserového svařování a dalších speciálních metod spojování. Tímto hybridním výrobním procesem (hybrid additive manufacturing) lze vyrábět komplexní díly pro rozmanité oblasti.

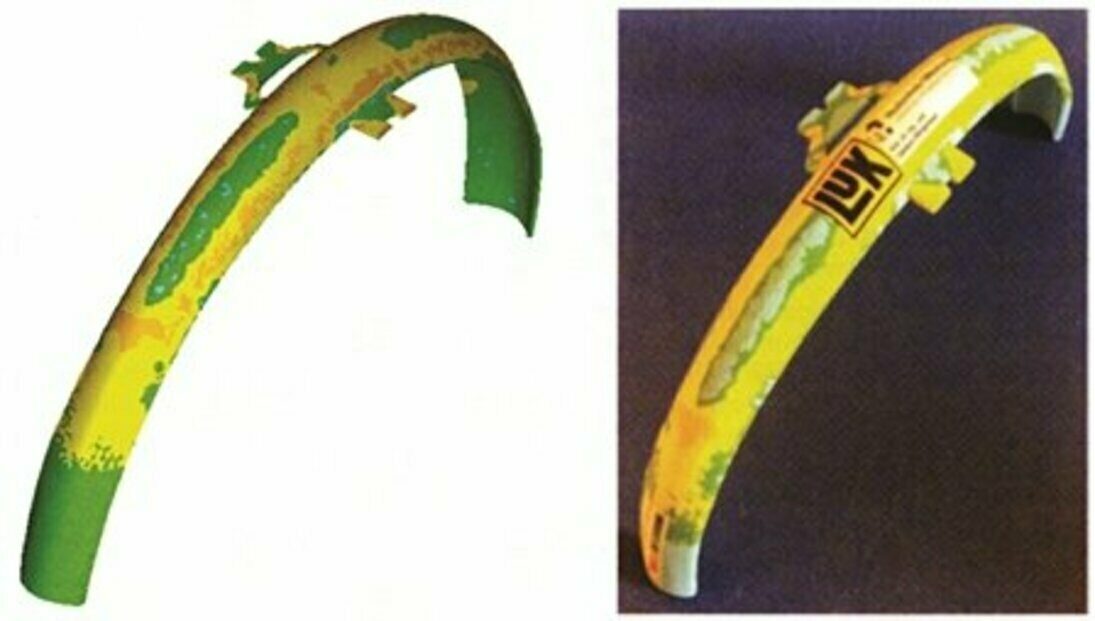

Obr. 1. Obloukovitá pružná podložka (vlevo model ze simulace, vpravo 3D barevný tisk)

Vhodné také pro technologie tváření

Také v oblastech tváření nachází aditivní výroba své uplatnění. Příkladem je např. použití pro výrobu nástrojů (rapid tooling). Místo dražšího obrábění na programovatelných obráběcích centrech vycházejících z CAD dat se používají hybridně vyrobené tvářecí nástroje. Tyto nástroje výrazně zkrátí výrobní časy, mají pozitivní dopad na výrobní náklady a umožňují vyrobit i komplikované nástroje. Příkladem mohou být nástroje pro zpracování vysokopevnostních za tepla tvářených ocelí. Tyto nástroje vyžadují vnitřní chladicí systém, tvořený komplikovanými tvary vnitřních kanálů.

Obr. 2. Simulace (vlevo) a 3D barevný tisk tváření segmentu z kulatého výlisku, tl. 6,5 mm (vpravo).

Trojrozměrné modely

Rozvoj 3D tisků se dále rozvíjí do speciálních technologií výroby barevných 3D modelů, laminovaných modelů (LOM) nebo technologie zvané binder jetting (BJ).
Příklady 3D barevných modelů nacházíme i v oblastech tváření. Používají se během procesu výroby nástroje, kdy lze barevně modelovat nebo znázornit jednotlivé stupně lisovacích operací. Zjednodušená vizualizace tvářecího postupu je pak vhodným nástrojem pro detailní analýzu procesu i diskuzi vývojového a nástrojařského týmu. Zároveň významně pomáhá v prezentacích pro zákazníky, kdy nahrazují znázornění na obrazovce. Použití 3D barevné aditivní výroby je vhodné i při hmatatelné vizualizaci výsledků konečněprvkových simulací.

Další významnou oblastí, kde se setkáváme s barevným tiskem, je výroba obalů a běžné jsou dnes již aplikace v architektuře nebo ve specifickém odvětví – v archeologii –, kde jsou nálezy rekonstruovány nejenom se svojí geometrií, ale i barevnou strukturou.

Pro výrobu 3D barevných modelů se používají tři postupy jejich výroby, viz tab. 1 Přehled 3D barevných tisků. Základem je zpravidla virtuální model získaný v konstrukčním CAD systému, CAE systému nebo data z 3D digitalizačních technologií, tedy ze skenování daných objektů. Tiskárna komunikuje prostřednictvím těchto systémů jednoduchým formátem STL. Pro simulační techniku je nutný další krok, v němž jsou načtena CAD data činných ploch nástroje do simulačního softwaru, a následuje výpočet a vizualizace požadované veličiny, např. napětí, stupeň deformace, ztenčení, teploty nástroje apod. Po ukončení výpočtu se údaje ze simulací předávají do datové přípravy 3D tiskárny. Protože STL formát je vhodný pouze pro geometrické údaje, používá se pro znázornění textury povrchu formát VRML (virtual reality modeling language).


Pro zvětšení klikněte na tabulku.

Pro tyto případy lze využít například tiskárnu 3D Drucker Projet 660 Pro od firmy 3D-Systems. Model byl vytvořen na principu binder jettingu (BJ). Stavební prostor tiskárny má rozměry 254 x 381 x 203 mm. Hlava pro barevný tisk dokáže definovat až 390 000 barev, při rozlišení 600 x 549 DPI. Jako stavební materiál lze použit práškovitý vysokovýkonný kompozit ze sádry a polymeru. Tloušťka vrstvy se pohybuje mezi 0,089 až 0,102 mm. Po 90 minutách je možné odsát přebytečný prášek a v komoře vysokotlakou pistolí vyfoukat jeho zbytky. Následuje konečné opracování ponořením do epoxidové pryskyřice nebo politím kyanoakrylátem, což zlepší pevnost a kontrast modelu.

Pro názornost jsou uvedeny vždy v pravé části obrázku 3D barevné modely a v levé pak výsledky simulací. Na obr. 1 je uveden tento příklad pro obloukovitou pružnou podložku. Na obr. 2 je uvedeno tváření plechu o rozměrech 150 x 105 x 46 mm a tloušťce 6,5 mm. Z důvodu symetričnosti a rozměrovosti je znázorněna pouze výseč objektu. Na obr. 3 je uvedena opět výseč symetrického dílu o rozměru 50 x 26 x 16 mm, pro kterou byla provedena simulace.

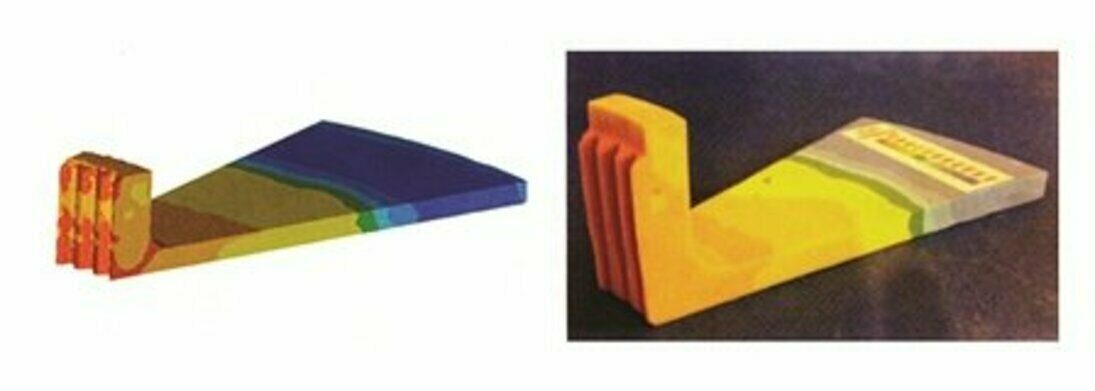

Obr. 3. Údaje ze simulace (vlevo) a 3D barevného tisku segmentu náboje (vpravo)

V současné době se realizují experimenty s 3D barevným tiskem i v objemovém tváření. Lze tak barevně vizualizovat různá stadia tváření kovacího procesu například u ozubeného kola. Možná jsou také znázornění průběhu teplot ve všech stadiích kovacího procesu z kulatého polotovaru. Nutné je řešit potřebná rozhraní, vhodnou velikost zvětšení či zmenšení. U velikých výlisků je možné rozdělení na segmenty, tak jako na příkladech na obrázcích 2 a 3. Dále je možné modelování struktury.

V budoucnu se budou řešit technologie 3D tisku i jinými způsoby, než jsou uvedeny v tab. 1. Nezanedbatelné je rovněž cenové porovnání získaných 3D barevných modelů.

K vypracování tohoto příspěvku bylo využito informací ze společnosti Škoda Auto a sborník z konference EFB Europäische Forschungsgesellschaft für Blechverarbeitung konané ve Fellbachu 12. a 13. dubna 2016, Tagungsband T42 Prozesstechnik in der Blechverarbeitung – Interaktion Maschine/ Werkzeug ISBN 978-3-86776-477-3.

ČVUT v Praze, Fakulta strojní, Škoda Auto

Doc. Ing. Jan Šanovec, CSc., Ing. Tomáš Pilvousek, IWE

sanovecjan@centrum.cz

Tomas.Pilvousek@skoda-auto.cz

https://www.fs.cvut.cz/

//www.skoda-auto.cz/
