Lehké konstrukce automobilů - sendvičové materiály

O prodejnosti a úspěšnosti vozidla v silném konkurenčním prostředí dnes rozhoduje z velké míry tvar a funkčnost karoserie. Mezi technickým vybavením jednotlivých výrobců dnes není propastný rozdíl a proto první, čím automobil promlouvá k zákazníkovi, jsou právě silueta vozu, linie hran, elegance i vizuální dynamika. Na karoserii jsou proto kladeny náročné požadavky v řadě případů z hlediska technologie výroby protichůdné.

O prodejnosti a úspěšnosti vozidla v silném konkurenčním prostředí dnes rozhoduje z velké míry tvar a funkčnost karoserie. Mezi technickým vybavením jednotlivých výrobců dnes není propastný rozdíl, a proto první, čím automobil promlouvá k zákazníkovi, jsou právě silueta vozu, linie hran, elegance i vizuální dynamika. Na karoserii jsou proto kladeny náročné požadavky v řadě případů z hlediska technologie výroby protichůdné.

Reklama
Reklama
Reklama

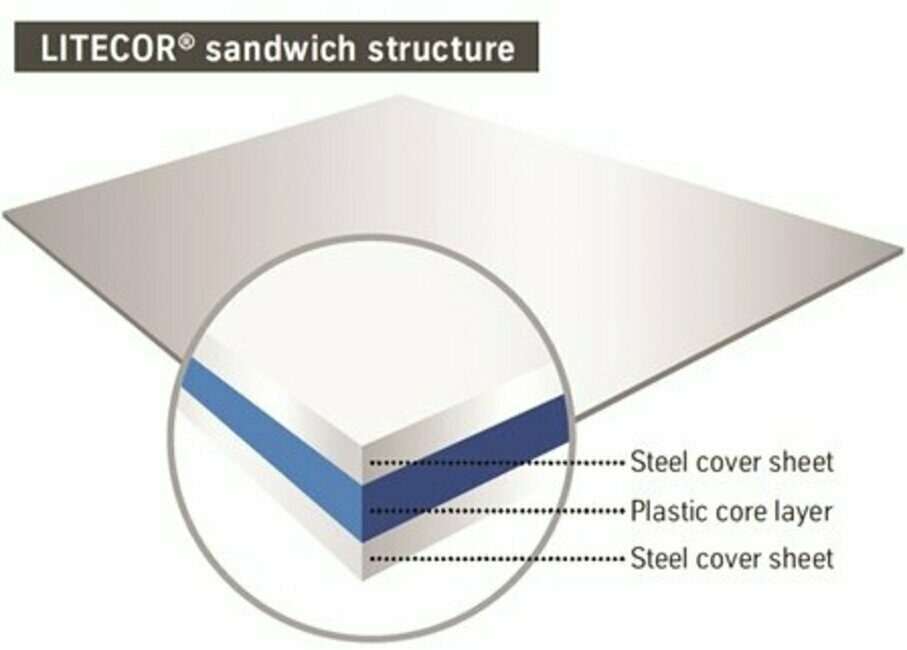

Obr. 1. Struktura sendvičového plechu

Jako nosná část vozu musí karoserie zajistit bezpečnost posádky i život chodců v případě kolize, propojit jednotlivé funkční části a zároveň splnit komplexní požadavky na úsporu hmotnosti. Z tohoto důvodu se v konstrukci velmi rychle uplatňuje celá řada materiálů se specifickými užitnými vlastnostmi a inovativní technologie pro výrobu, kontrolu a technickou podporu procesu. Jedním z těchto specifických materiálů je i kompozit na bázi ocel-polymer-ocel, tzv. sendvičová ocel (viz obr. 1).

Ještě více snížit hmotnost

Auta příští generace by měla být lehčí, bezpečnější a úspornější, což je bezesporu nelehký úkol konstruktérů. Normativní předpisy požadují od evropských producentů automobilů do roku 2020 výrazně redukovat emise CO2 na 95 g.km-1. Jenom v případě úspory spotřeby paliva o jeden litr dochází ke zmírnění emisí CO2 o 12 g. S tím souvisí i tlak na efektivnější konstrukci karoserie s cílem snížení její hmotnosti.

Pro automobilové společnosti zaujímající tržní pozici v segmentu středních a nižších tříd, což je 70 % celkového automobilového trhu, je stále dominujícím materiálem ocel, respektive ocelové lehké konstrukce karoserií. V segmentu vyšších tříd se uplatňuje dlouhodobě koncept karoserie z lehkých slitin na bázi hliníku, případně kombinovaná materiálová konstrukce oceli a hliníku. Bezesporu výrazná váhová úspora je však za cenu komplikované a nákladné výrobní technologie i drahé výchozí suroviny.

Řešením by mohly být sendvičové kompozity

Alternativou pro vnější díly karoserie ze slitin z lehkých kovů může být v budoucnosti sendvičový kompozit ocel-polymer-ocel. Kombinace plastu a oceli není však nová. Tento typ materiálu se již v automobilovém průmyslu využívá, nicméně za zcela jiným účelem. Sendviče s velmi tenkým plastovým jádrem (0,025–0,05 mm) jsou vhodně využívány pro své tlumicí a antivibrační schopnosti. Své aplikační použití tak našly jako materiály pro komponenty převodovek a agregátů. Mezi tyto typy materiálu patří například Bondal společnosti ThyssenKrupp (viz obr. 2).

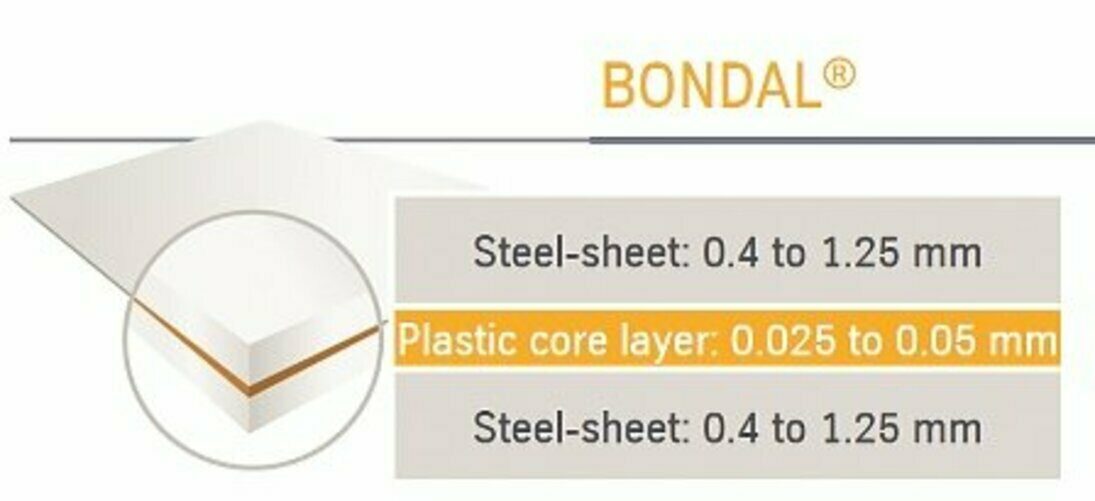

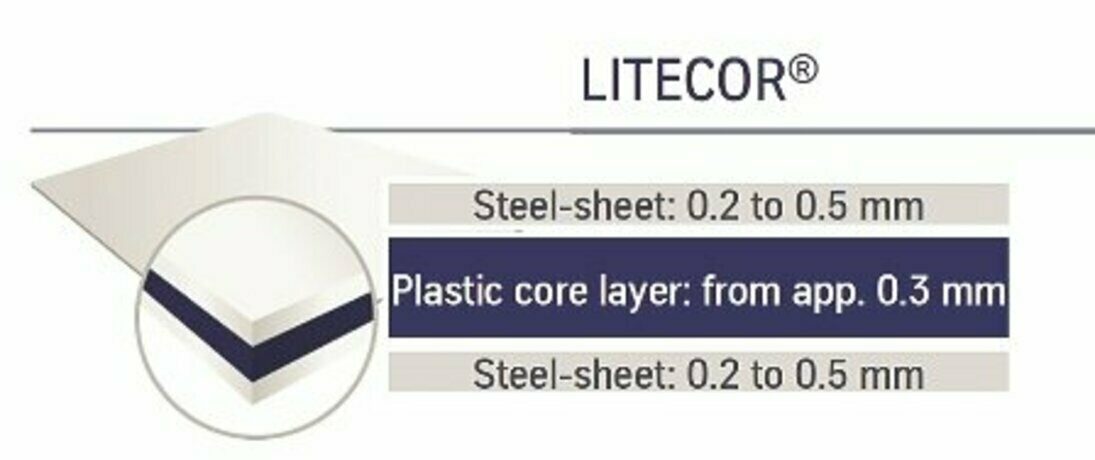

Obr. 2. Porovnání ocelových sendvičů. Bondal se díky tenkému plastovému jádru využívá zejména pro své tlumicí schopnosti. Litecor je pak perspektivní materiál pro celou řadu konstrukčních částí karoserie, včetně pohledových dílů.

Na většinu vnějších i vnitřních dílů karoserie ovšem použitelný není pro svoji nízkou střižnou tuhost. Tu lze zvýšit vyšší tloušťkou polymerní mezivrstvy. Vývojovým materiálem je v tomto směru Litecor taktéž od ocelářské společnosti ThyssenKrupp. Jedná se o materiál tvořený polymerním jádrem, zabezpečujícím vhodné deformační charakteristiky, a dvěma krycími tenkými ocelovými pásy. Tloušťka oceli se pohybuje zpravidla od 0,2 do 0,3 mm a vnitřní termoplastická mezivrstva okolo 0,3 mm. Díky tomu se spojují výhody obou materiálů – pevnost oceli, deformační schopnost plastového jádra a poměrně velký hmotnostní úbytek dílu (viz obr. 4). Přidanou hodnotou je pak tlumicí schopnost rázů a vibrací. Mezi ocelovými plechy a plastovým jádrem je docílena značná adheze obou materiálů speciální technologií zaválcování.

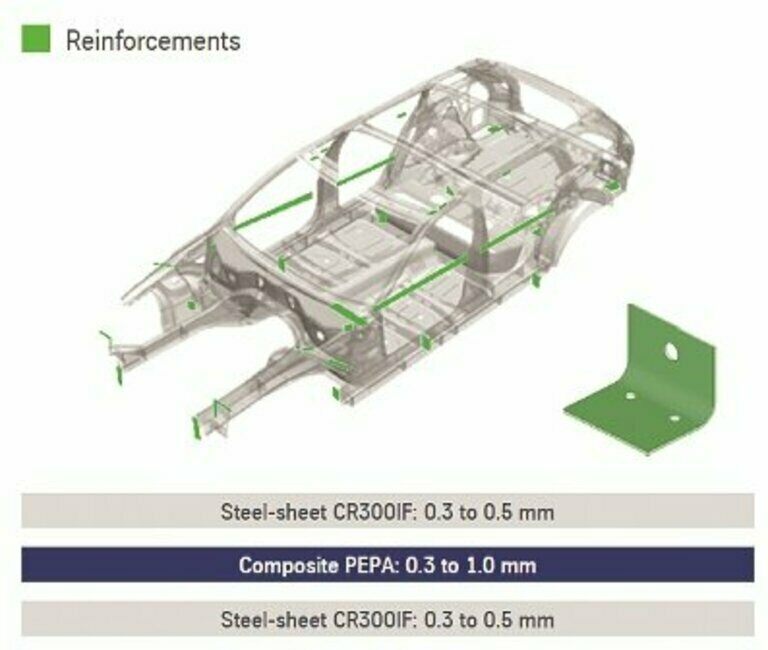

Obr. 3. Sendvičové materiály se pomalu začínají uplatňovat pro drobné konstrukční prvky karoserie. V budoucnosti se uvažuje o plošném nasazení i na panelové díly.

Velký potenciál do budoucna

Díly lisované ze sendvičového materiálu jsou pouze o 10 % těžší, v porovnání s obdobným dílem vyrobeným z hliníku, ovšem téměř o 30 % levnější. Kromě hmotnostní a tuhostní výhody je možné na tento typ materiálu aplikovat podobné postupy a metody v přípravě výroby, jako pro standardní ocel. Deformační chování materiálu je velmi podobné jako u běžně užívaných hlubokotažných IF (Intersticial free) ocelí, a to i přes jejich vyšší pevnost.

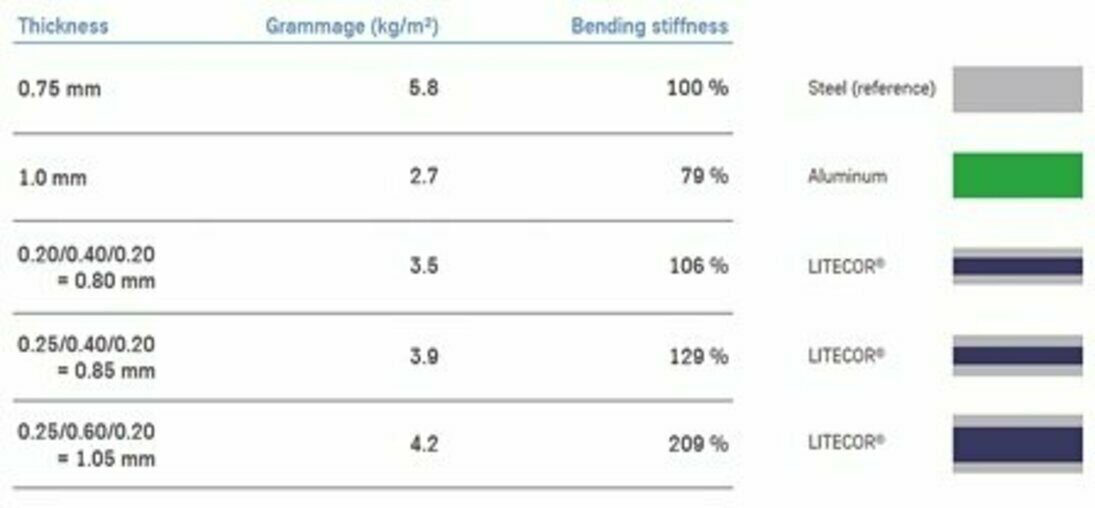

Obr. 4. Přednostní výhodou sendvičových materiálů oproti dílům z hliníku je nižší cenová náročnost. Deformační chování sendviče v porovnání s konvenčním typem ocelí není identické (viz obr. 5), nicméně přesto materiál umožňuje vylisovat jakostní díl. Tvářecí nástroj se navíc svojí konstrukcí nikterak neliší od běžně využívaného nástroje, pouze se zohledněním větší tloušťky sendvičového plechu.


Obr. 5. Deformační charakteristiky sendvičových ocelí jsou v porovnání s konvenčními materiály velmi obdobné.

Korozní odolnost je možné zabezpečit galvanickým pokovením, aktuálně bez možnosti konverzního fosfátování povrchu. Galvanické pokovení probíhá ještě před procesem vzájemného válcování a lepení. Limitem je aktuálně nemožnost materiál žárově pokovit.

Omezením ve zpracovatelnosti tohoto typu materiálu je také jeho svařitelnost. Díky plastové mezivrstvě vyžaduje specifický režim při odporovém svařování. Tavné MIG a MAG svařování a laserové svařování jsou s ohledem na materiálovou stavbu nemožné. S vývojem sendvičových ocelí je tak spojen i rozvoj lepení a mechanického spojování jednotlivých dílů. V případě technologií lepení jsou zde aplikovány stejné podmínky a vlastnosti jako při lepení běžných typů elektrolyticky pozinkovaných ocelí.

Obr. 6. Odporové svařování ocelí vyžaduje specifický režim, který v prvé fázi zabezpečí změknutí a odstranění plastového jádra s následným provařením všech plechů.I přes celou řadu omezení patří sendvičové materiály, díky svým specifickým vlastnostem, k materiálům s velkým potenciálem. Prototypové testy a vývoj zpracovatelských technologií dávají automobilům budoucnosti naději na jejich rozsáhlejší využití. A tak se možná s díly ze sendvičové oceli nebudeme setkávat pouze u kapoty sportovních speciálů WRC, tak jak tomu je nyní.


Škoda Auto, ČVUT FS v Praze

Ing. Tomáš Pilvousek, IWE, doc. Ing. Jan Šanovec, CSc.

Zdroje:

VUT FS v Praze, Škoda Auto

doc. Ing. Jan Šanovec, CSc., Ing. Tomáš Pilvousek, IWE
