Trendy ve výrobě plochých polotovarů tvářených za tepla

Využití plechových dílů tvářených za tepla patří dnes již běžně k produkci karoserií osobních automobilů a od jejich prvního nasazení nás dělí bezmála dvacet let. Tento trvalý trend souvisí s požadavkem na maximální zužitkování pohonných hmot a s tím spojené i redukce samotné hmotnosti karoserie. Dalším aspektem jsou limity snižující objemy škodlivých exhalací při spalování paliva, které nutí dlouhodobě producenty osobních i užitkových vozidel hledat alternativní konstrukční řešení. Emisní limity nastavené Evropskou unií, platné od roku 2020, stanovují průměrnou emisi všech modelů v nabídce na 95 g CO2.km-1. To odpovídá spotřebě 3,54 litru nafty či 4,06 litru benzinu na sto kilometrů.

Snížit spotřebu na výše uvedené hodnoty a splnit veškeré emisní limity je poměrně náročný technický úkol. Alternativní pohony vozů či jiná náhrada spalovacích motorů v současné době ve stabilní poloze dořešeny nejsou, a tak jediným technickým řešením stále zůstává redukce hmotnosti karoserie. K tomu lze do značné míry využít specifických vlastností za tepla lisovaných a v nástroji kalených dílů, jejichž výsledná pevnost je značná – dnes až 2 000 MPa.

Výrobních linek produkujících tento typ dílů je podle informací od firmy Schuler (výrobce linek pro tváření plechů za tepla) přibližně tři sta po celém světě. Vstupním materiálem je feriticko-perlitická ocel o vysoké pevnosti s označením 22MnB5. Ohřev na tvářecí – austenitizační – teplotu je spojen s okujením, proto jsou tyto plechy povlakovány vrstvou na bázi AlSi. Dalším specifickým aspektem při zpracování tohoto typu ocelí je vysoká pevnost okrajových částí určených zpravidla pro ostřihování, děrování a spojování. Povrchová kvalita i velmi vysoká výsledná pevnost dílu předurčují samotnou aplikaci pro vnitřní nepohledové prvky karoserií. I přes tyto problémy počet dílů za tepla tvářených plechů stále narůstá. Výrobní technika je vystavena tlakům vedoucím ke zvyšování výkonnosti při zachování kvalitativních parametrů. Jsou kladeny stále vyšší nároky na regulaci, možnosti řízení těchto výrobních linek apod. Požadována je jejich snadná přestavitelnost a ekonomická efektivnost.

Reklama
Reklama

Počítačová podpora

Proces tváření ovlivňuje celá řada okrajových podmínek a specifických vlivů. Návrh výrobního systému se dnes již neobejde bez počítačové podpory, zejména v oblasti konstrukčního návrhu lisovacího nástroje, ale také výrobní linky jako komplexního výrobního systému. Simulace se vhodně využívají i k návrhu řízení těchto linek a jsou tak cenným zdrojem informací pro plnění rozmanitých požadavků, jako je dodržování výrobní jakosti, hospodárnosti, minimální zmetkovitosti apod. Počítačová podpora výroby zároveň významně pomáhá při řešení pravidelné i mimořádné údržby výrobní linky.

Vstupními informacemi do numerických výpočtů jsou kromě materiálových a geometrických specifikací také teplota nástroje, dále čas přesunu polotovaru do nástroje, rychlost tváření, tvářecí a přidržovací síly, čas chlazení v zavřeném nástroji, tloušťka plechu apod. Výpočtově lze tak modelovat a hodnotit fázové změny, průběhy tvrdosti, sledovat odpružení, deformace během procesu tváření apod. Výsledky simulací jsou na příkladu experimentálně ověřovány na dílu výztuhy prahu a díky tomu je možné sledovat závislosti na vstupních veličinách pro tento konkrétní případ. Získané hodnoty lze pak operativně použít k regulaci tvářecího procesu. Na obr. 1 jsou uvedeny cykly lisu na tváření plechů za tepla. V současné době je stále více pozornosti věnováno použití parciálního ohřevu a chlazení. Díky tomu je možné strukturní vlastnosti dílů distribuovat podle konkrétních požadavků konstruktéra. Parciální kalení je umožněno vlastnostmi materiálu, definovanými strukturními křivkami a dále regulací teploty a času chlazení.

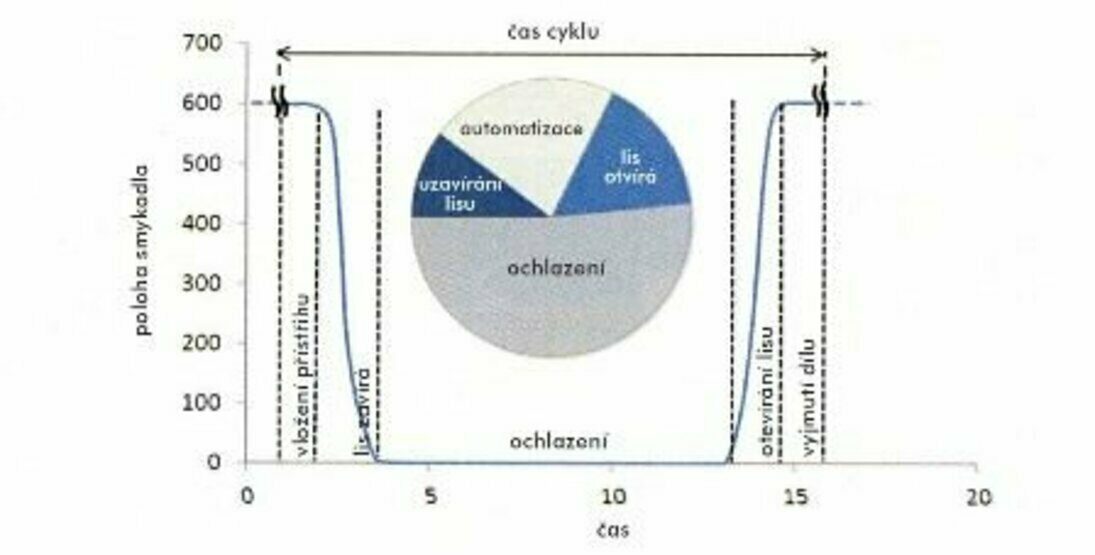

Obr. 1. Cyklus vytvrzování na lisu

Experimenty s parciálním ohřevem

Experimenty byly realizovány pro ocel 22MnB5. Na obr. 2 je znázorněna závislost struktury při parciálním ohřevu (v levé části obrázku) a při ochlazování (vpravo). Parciální ohřev byl při experimentech zajištěn pomocí infračerveného ohřevu a vhodného stínění. Bylo tak docíleno různých teplot předehřevu ohřívaného plechu, tedy přístřihu. Tato výchozí teplota je před tvářením u běžné technologie tváření za tepla všude stejná. Podobně bylo zajištěno parciální ochlazování v tvářecím nástroji. Rychlost ochlazování je rozdílná, což vede k rozdílným fázovým přeměnám a tím i k rozdílu ve výsledných mechanických vlastnostech. V tomto případě byl materiál ochlazován různou intenzitou podle odvodu tepla v nástroji s vodním chlazením.

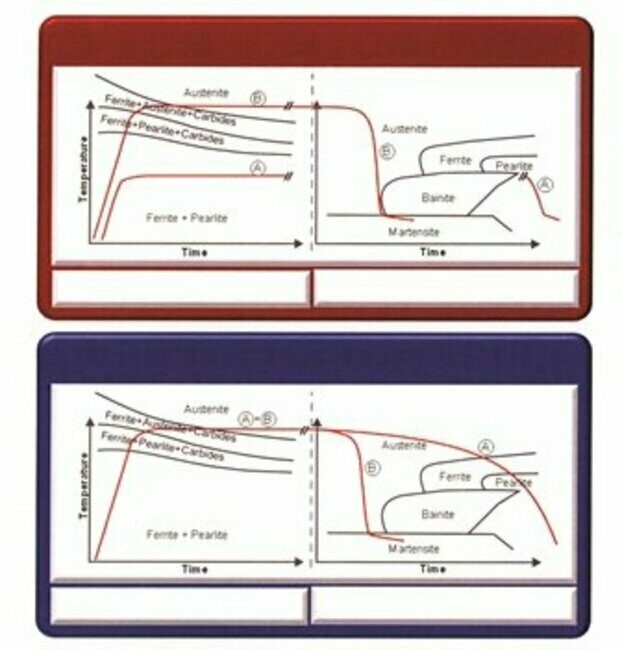

Obr. 2. Fázové změny při diferencovaném ohřevu a ochlazování

Parciálním ohřevem a ochlazováním lze měnit strukturu a tím i mechanické vlastnosti napříč výliskem. Pokud se parciální způsob nepoužije, je struktura ve výlisku všude stejná. Parciálním ohřevem lze do značné míry řešit i technologické komplikace na hranách výlisku a zjednodušit tím technologie stříhání a spojování. Počet dílů tvářených za tepla v konstrukci osobního automobilu Volvo XC90 a jejich tvar a umístění jsou na obr. 3.


Obr. 3. Tzv. sešívané a svařované přístřihy Volvo XC 90
Pro zvětšení klikněte na obrázek.

K vypracování tohoto příspěvku bylo využito informací ze společnosti Škoda Auto a ze sborníku z konference EFB Europäische Forschungsgesellschaft für Blechverarbeitung, konané ve Fellbachu 12. a 13. dubna 2016, Tagungsband T42 Prozesstechnik in der Blechverarbeitung – Interaktion Maschine/ Werkzeug, ISBN978-3-86776-477-3.

Jan Šanovec, Tomáš Pilvousek

sanovecjan@centrum.cz

Tomas.Pilvousek@skoda-auto.cz

https://www.fs.cvut.cz/

//www.skoda-auto.cz/
