Požadavky na lisy a nástroje při výrobě převodovek

Stoupající požadavky na redukci CO2 ve výfukových plynech automobilů vedly k jejich narůstající hybridizaci a elektrifikaci. Z těchto důvodů se výrazně zvyšují nároky na plechové díly nejenom v konstrukci karoserií osobních automobilů, ale také v jejich pohonech. Jsou to především požadavky na kvalitu a rozměrovou přesnost. Zvyšuje se komplexnost těchto dílů, a proto také nabývají na významu nároky na tvářecí stroje a nástroje.

Požadavky na komponenty převodovek v nejvyšší kvalitě při vysokém vyráběném množství tak mohou být plněny výběrem vhodných strojů. Při hospodárné a energeticky úsporné výrobě to jsou postupové lisy s klasickým pohonem setrvačníkem a spojkou nebo nejvhodněji servolisy.

Reklama
Reklama
Reklama

Tenkostěnné díly převodovky

Převodovky moderních automobilů jsou komplexním produktem z mnoha jednotlivých dílů. Ty se vyrábějí různými způsoby v závislosti na jejich funkci, geometrických rozměrech, výrobních tolerancích a provozních vlastnostech. Cenově a časově efektivně přijatelnou se jeví výroba některých dílů také tvářením plechů a objemovým tvářením. Tenkostěnné díly, jako zejména lamely a talíře do rozvodovek, lze vyrábět vícestupňovým tvářením plechových polotovarů. Počet operací závisí na velikosti dílu a jeho komplexnosti. To vyžaduje odpovídající koncepci tvářecího stroje a nástroje. Také je lze zhotovit například na transferových lisech. Ty v zásadě zpracovávají svitky plechu nebo již nastříhané přístřihy. Jejich stříhání probíhá zvlášť nebo v postupovém nástroji, který má předřazenou stříhací jednotku. Postupové lisy mají dostatečnou tuhost a umožňují až při osmibodovém vedení smykadla přesnou a reprodukovatelnou kinematiku. Lamely nebo talíře do rozvodovek se dají vyrábět až při počtu 30 zdvihů za minutu. Vysoké počty zdvihů umožňují pro tento pohon odpovídající servotechnologie, které zajišťují optimální rychlost při kontaktu smykadla s přístřihem. U klasických mechanických pohonů toto závisí na úhlu kliky. Možné je měnit také počet zdvihů, ale nikoliv rychlostní profil. S narůstajícím počtem zdvihů roste rychlost smykadla. To může vést k poškození dílu, neboť dynamické efekty s citlivostí ke stupni tažnosti mohou mít vliv na tažný proces. Z těchto důvodů jsou technologické možnosti transferových lisů omezené. Na druhou stranu, použitím servolisů s individuální kinematikou smykadla se lze vyhnout vzniku defektních porušených výlisků, a to i při zvyšování počtu zdvihů. Současně se dá zvýšit energetická efektivita.

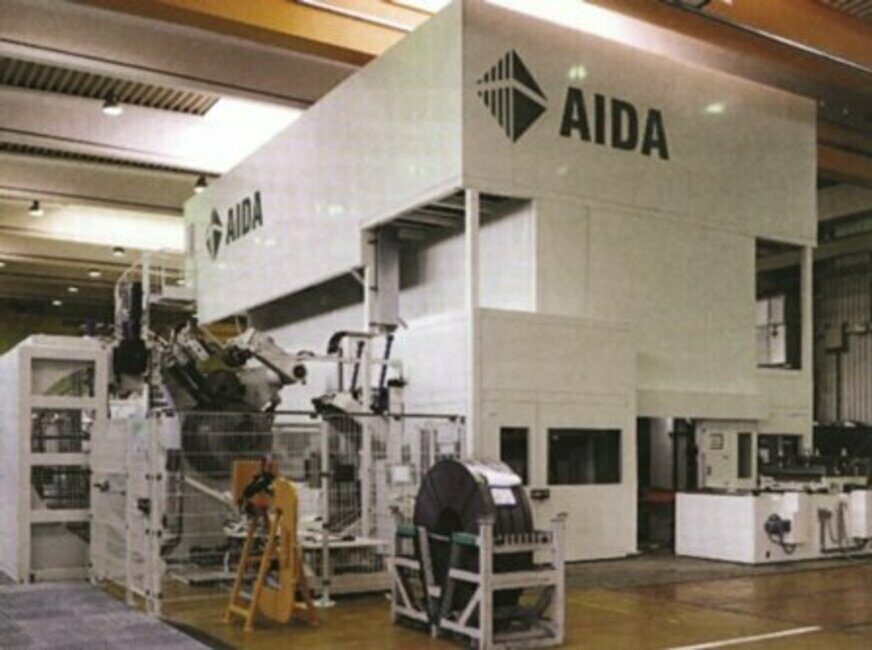

Transferový lis s klasickým pohonem od firmy Aida TMX-S3-19000-600-100(S). Lisovací síla 19 000 kN, pohon se setrvačníkem, velikost stolu: 6 000 mm x 1 000 mm, počet stupňů: 12, vzdálenost stupňů: 500 mm.

Jaké lisy přicházejí v úvahu?

Podle způsobu použití a výrobního spektra je možné použít různé koncepce lisů. Transferové lisy mají délku stolu až 6 m, při šířce až 2,5 m. Podle počtu servomotorů lze docílit celkové tvářecí síly až 30 000 kN. Lisy s pneumatickou bednou pro tažení umožňují tažné a ohýbací operace podle individuálních požadavků a složitosti výlisku. V případě servolisů jsou smykadla elektronicky synchronizována. To umožňuje přesnou kinematiku smykadla.

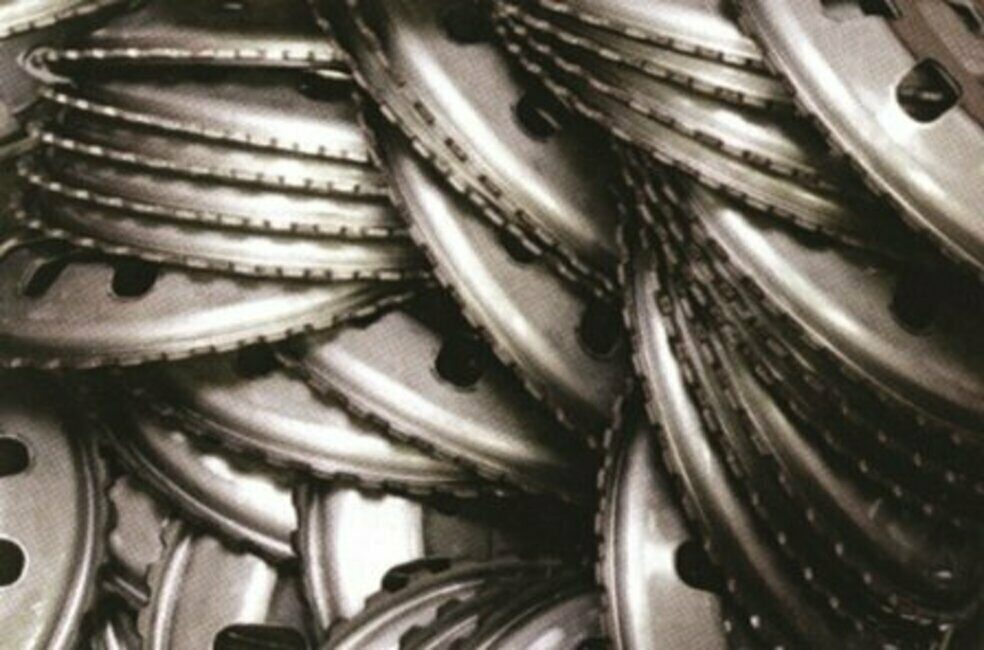

Příklad vyráběného řetězového kola

Na trhu se prodávají dvě varianty transferových lisů. S integrovaným stříhacím stupněm s možností zpracování svitků nebo varianta bez stříhacího stupně s podáváním již předem nastříhaných přístřihů. Výrobcem transferových lisů je např. firma Schuler. Lis si nese označení SDT, vyznačuje se celkovou silou 2 000 tun a je prodáván jako lis pro kování za studena. Od stejného výrobce uvádíme příkladem servolisy MSL 2-2000 o celkové síle rovněž 2 000 tun.

K vypracování tohoto příspěvku bylo využito informací ze sborníku z konference EFB Europäische Forschungsgesellschaft für Blechverarbeitung konané ve Fellbachu 12. a 13. dubna 2016, Tagungsband T42 Prozesstechnik in der Blechverarbeitung – Interaktion Maschine/Werkzeug ISBN978-3-86776-477-3.
