Šetrné a účinné čištění těžko dostupných míst

Klasické postupy čištění ve vodě se dostávají na hranice svých možností, když jde například o kapilární struktury nebo komplexní geometrie. Za takové situace se nově na scénu dostávají tzv. CNP technologie (Cyclic Nucleation Process). Tato technologie pracuje na principu cyklické nukleace (tvorby krystalových zárodků z přesycených roztoků).

Ve fluidní čisticí technice se používají rozpouštědla, ale také čištění pouze vodou, kdy je jasně specifikováno, o jaké úkony půjde. Základním principem je, „stejné rozpouští stejné“. Vodní čisticí technika nabízí u známých oblastí použití oproti rozpouštěcím prostředkům následující výhody:

  • velmi dobré očištění anorganických nečistot;
  • široké spektrum způsobů mechanického mytí – např. čištění postřikem, injekční střídavé polévání apod.;
  • ve spojení s vhodnou chemií je možné na površích provádět zákroky nebo vytvářet určité vlastnosti povrchů – např. pomocí fosfátování nebo ochranných povlaků proti korozi.
  • Vodní čištění součástek s komplexní geometrií je nedostačujícíZde se otvírá široké spektrum dalších možností čištění. Musí se však počítat s určitými problémy, které mohou vzniknout vlivem vysokého povrchového napětí nebo značné spotřeby energie při odpařování média a pak při následném sušení vyčištěných součástek. Voda se nachází především na málo přístupných místech nebo v daných těsných geometriích součástí. Dalším problémem jsou kapilární struktury (například otvory nebo trubičky o průměru cca 1 mm), totéž platí u porézních součástek (například u slinutých materiálů). V takových případech je použití vodního čištění velmi omezené. Také u sypkých materiálů jsou současné způsoby čištění na hranici svých možností. Právě tyto nevýhody se projevují v jednotlivých průmyslových odvětvích, které z četných důvodů sázejí na vodní zařízení pro čištění součástek, například v lékařské technice nebo v optickém průmyslu, ale i v provozech zpracovávajících třeba hliník. Dosud se ukazuje, že při těchto pracovních postupech s definovanými výsledky čištění je použití rozpouštědel následující: komplexní vnitřní geometrie, trubky a potrubí s minimálním vnitřním průměrem se velmi často čistí ručně a poté se proplachují a suší. Oproti tomu rozpouštědla nabízejí určité schopnosti pročistit také kapilární struktury – ovšem s omezením v případě anorganického znečištění a při nasazení některých způsobů mechanického mytí. Všechny kompromisy jsou většinou spojeny s většími provozními náklady nebo s prodlouženými procesními časy.


    Reklama
    Reklama
    Reklama
    Ultrazvuk rozvíjí silný účinek bezprostředně v zastíněné ploše. CNP působí dodatečně v oblastech a také v místech znečištění a na povrchu součástek.

     Čištění těžko přístupných plochNový způsob čištění na principu cyklické nukleace (CNP) může být vhodným řešením. Tlak, který je v uzavřené komoře naplněné médiem (především na vodní bázi) velmi snížen, způsobí při ponoru čištěné součásti var či vření kapaliny. Vznikají tak bubliny vodní páry na všech površích také u komplexních struktur nebo v otvorech. Tato technologie však není nová a je již mnoho let prováděna v průmyslovém odvětví. Při náhlém odstranění podtlaku tyto bubliny prudce vyrovnávají tlak směrem dovnitř (implodují) a vytvoří tlakový náraz (kavitační efekt) s citelným mechanickým účinkem na povrchu součástky, a to přesně ve všech špatně přístupných oblastech. Rozhodující mechanický čisticí efekt stojí na určeném, pevně nastavitelném cyklu mezi definovaným spodním spínacím bodem ve vakuu a s horním spínacím bodem v podtlaku, nebo také rovněž v přetlaku, který může být libovolně opakovaný. Z hlediska izostatických vlastností tekutin dochází k tomu, že při změnách tlaků se médium (voda) dostane do všech úhlů celé vnitřní geometrie součástek. Následkem toho proteče médium v celém rozsahu čištěné součástky. Pod tlakem vzniklé plynové bubliny rostou a prodírají se skrze tlakové amplitudy a starají se o to, že částečky špíny a různé nečistoty jsou na špatně přístupných místech rozpouštěny – odstraňovány. Takto lze pročistit hadice nebo kapilární otvory o vnitřním průměru 1 mm, případně menším, v délce 1 000 mm i více. Stejnou metodu lze použít s mírně pozměněnou formou k sušení kapilárních struktur. Fyzikální vlastnosti cyklické nukleace jsou v podstatě stejné jako u ultrazvukových procesů. Kavitační efekt je tendenčně slabší, ale rozvíjí se také mezi nečistotami a substrátem – a to na celém povrchu součásti a rovněž také i v celém vnitřním povrchu 3D struktur. V těchto případech působí ultrazvuk omezeně.


    Princip CNP odstraňuje dosavadní nedostatky vodního čištění.
    Pro zvětšení klikněte na obrázek.
    Předpoklady pro efektivitu procesu jsou mimo jiné způsobilost materiálu a jeho struktura, stejně tak teplota substrátu v závislosti na teplotě médií. Kovy jsou neomezeně použitelné z hlediska své povrchové struktury a způsobilosti absorpce teploty. U izolátorů je použití cyklické nukleace závislé na jejich vlastnostech. Velmi vhodné jsou například plastické materiály obsahující uhlík. Účinnost CNP je popsána v několika národních a mezinárodních patentech, popřípadě v přihláškách patentů. V podstatě byla cyklická nukleace dosud používaná pro dokonalé vyčištění, a to ve vztahu k největšímu částicovému nebo filmovému znečištění. Spektrum použití je však o mnoho širší. V četných příkladech praxe polovodičů, optického průmyslu a lékařství potvrdila cyklická nukleace své opodstatnění, v mnoha případech dosahuje v porovnání s klasickými metodami lepších výsledků. Přechod na tuto metodu v jiných oblastech, také ve všeobecném strojírenství, umožňuje výrazné zvýšení efektivity nebo zkrácení výrobních časů. Tento způsob odstraňování nečistot ve vnitřních prostorech součástí se uplatňuje i za použití CO2 kapslí. Podmíněno geometrií těchto součástek – jednostranné otvory s průměrem menším než 4 mm či sypké materiály v drátových koších lze také efektivně čistit zvenku a uvnitř dlouhotrvajícími ultrazvukovými procesy s průběžným otáčením. Použitím CNP je zaručeno průběžné vnitřní i vnější čištění bez ultrazvuku při výrazně snížených procesních časech. CNP sušení umožnilo minimalizovat vedlejší časy a ještě redukovat manipulaci s médii.

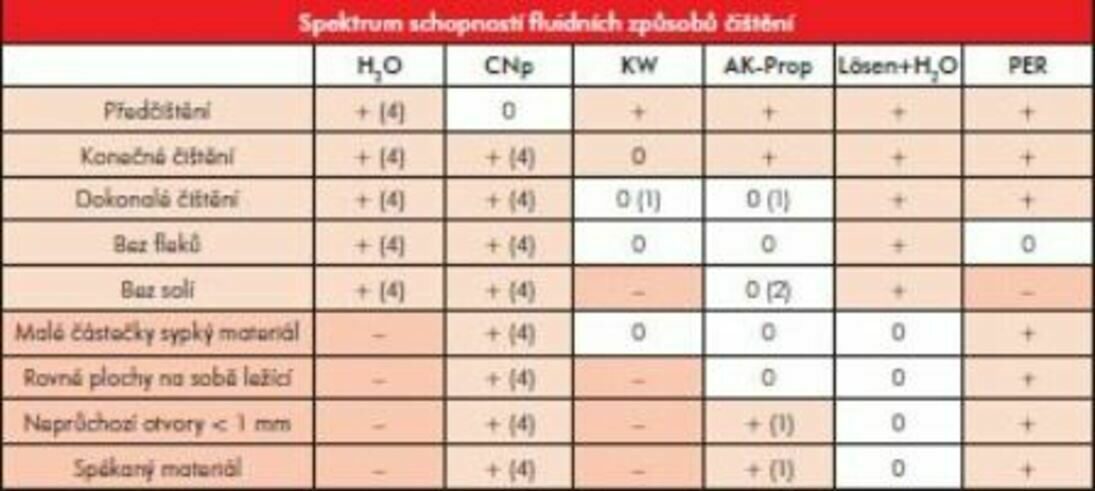

    Pro zvětšení klikněte na tabulku.

    Cyklická nukleace rozšířila možnost čištěníUkazuje se, že dosud málo známá technologie cyklické nukleace může výrazně zlepšit čisticí výkon u silně znečištěných dílů s doplněním ostatních čisticích mechanických způsobů, a to právě v místech těžko přístupných. Proto je CNP na nejlepší cestě nabízet pro jakýkoliv úkol bezpečný proces čištění. Dosavadní prostředky vodní čisticí techniky toho nebyly schopny dosáhnout ani s použitím rozpouštědel. CNP je účinné i v jiných případech, např. v automobilovém průmyslu. Vzhledem k dosavadním způsobům čištění je to výzva, protože takto mohou být čištěny kapiláry i u těsně zabaleného zboží nebo sypké materiály. CNP je metoda, která zvyšuje úroveň čištění. Příkladem je čištění malých otvorů u vstřikovacích zařízení automobilů, nebo komplexní vnitřní geometrie chladicích prvků.

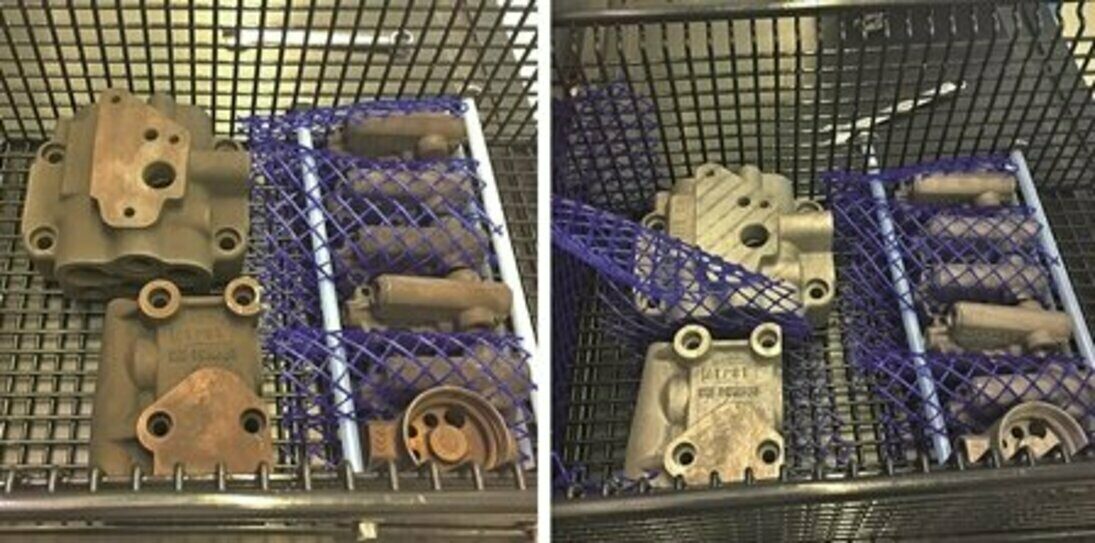

    Očištění silně držícího pigmentového znečištění za použití CNP umožňuje více než 25 % redukovaného výkonu ultrazvuku a podle základního materiálu i výrazné úspory času a lepší očištění vnitřních geometrií.

    Jaroslav Zárožeň

    info@mmspektrum.com
