Lehké konstrukce automobilů - Specifické povlaky hlubokotažných ocelí

Na konstrukční materiály používané při stavbě automobilové karoserie jsou kladeny mimořádné požadavky. Specifické podmínky musejí splnit zejména vnější povrchové díly karoserie, které jsou nositeli designu vozu a které tím i do značné míry rozhodují o prodejnosti a úspěšnosti daného modelu. Kromě základních mechanických podmínek musejí povrchové díly splnit perfektní lakovatelnost, mimořádnou korozní odolnost, ale také musejí mít schopnost bezproblémového zpracování – ať už lisováním, nebo rozmanitými technologiemi spojování, jako je laserové pájení a lepení.

Trendy v oblasti povrchových úprav tak směřují různými směry. Obecně je možné klasifikovat povlaky na technologické ovlivňující tváření a povlaky zvyšující korozní odolnost. Článek si klade za cíl představit základním způsobem obě tyto tendence.

Reklama
Reklama

Zinkohořčíkové povlaky

Zinkem pokovené oceli patří dodnes ke klíčovému konstrukčnímu materiálu široce užívanému v automobilovém průmyslu, zejména v hromadné produkci automobilové karoserie. Zinkový povlak zaručuje vozidlu korozní ochranu po dobu provozu vozidla a zvyšuje tím do značné míry jeho životnost. Principiálně se uplatňují dvě technologie aplikace zinkového povlaku – elektrolytická a žárová. Obě technologie využívají obecně nelegované zinkové slitiny. V případě žárového pokovení je roztavená lázeň legovaná kontrolovaným množstvím hliníku nebo křemíku k potlačení formování zinkoželeznatých intermetalických fází, což se odráží i ve zvýšení přilnavosti povlaku k oceli. Hliník a případně křemík segreguje na hranici mezi ocelí a zinkem a tvoří tak přirozený přechod mezi oběma materiály. Obě technologie jsou přizpůsobené k hromadné produkci oceli a reflektují požadavky dynamické výroby automobilů. Trendy poslední doby ukazují preference technologie žárového zinkování, zejména s ohledem na příznivější cenu polotovaru i environmentální podmínky.

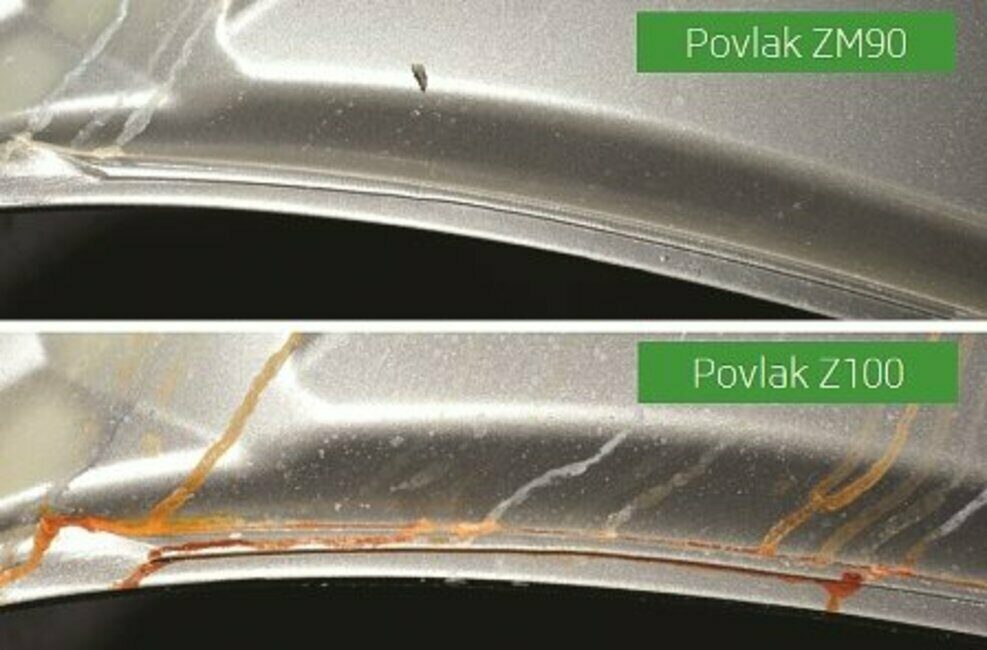

Výsledky intenzivního solného korozního testu. Porovnání povlaku ZM90 a běžného zinkového povlaku Z100 na konkrétním díle automobilové karoserie (Škoda Auto).

Korozní odolnost kovového povlaku může být zlepšena příměsí jednoho nebo více legujících prvků. Jedním z těchto prvků je hořčík, jehož příměs výrazně ovlivňuje stálost materiálu při působení jak atmosférického prostředí, tak i solného. Zinkohořčíkový povlak (ZM) je na ocel aplikován standardní technologií žárového pokovení. Tento nový typ ZM povlaku je nabízen s různým chemickým složením, zpravidla 1–3 % hliníku, 1–4 % hořčíku a zbytek zinkového obsahu. Nabízen je většinou výrobců oceli pod obchodními názvy jako Zagnelis, Magizinc, ZM EcoProtect, Strongcoat, Corrender apod.

Kromě korozní odolnosti mají ZM povlaky výhodu v samotné zpracovatelnosti. Díky výrazně vyšší tvrdosti povlaku nedochází k intenzivnímu otěru zinku na tažných hranách lisovacích nástrojů. Na druhou stranu ovšem křehkost vrstvy snižuje tvařitelnost materiálu pro tvarově velmi náročné díly.


Graf vyjadřující zvýšení protikorozního účinku zinkohořčíkového povlaku. Magnelis je obchodní název povlaku společnosti ArcelorMittal.
Pro zvětšení klikněte na graf.

Povlaky podporující tváření

Proces hlubokého tažení, kterým se povrchové díly na automobilové karoserii vyrábějí, je ovlivněn souborem rozmanitých podmínek. Jednou z nich je i vazba nástroj-polotovar. Kromě povrchové úpravy nástrojů, kvality a množství maziva či dynamických podmínek je důležitým parametrem i kvalita povrchové vrstvy. Tu lze do značné míry ovlivňovat i specifickými povrchovými úpravami. Jedním z nich je i povlak s obchodním označením NIT (New Inorganic Treatment). Jedná se o povlak aplikovaný na povrch oceli s cílem zlepšit třecí podmínky a konverzní ochranu zinkového povlaku. Výsledkem je pak lepší celková tvařitelnost materiálu, snížená abraze zinku na ostrých hranách a brzdicích lištách nástroje. Tím se redukují prostoje nutné k čištění nástrojů

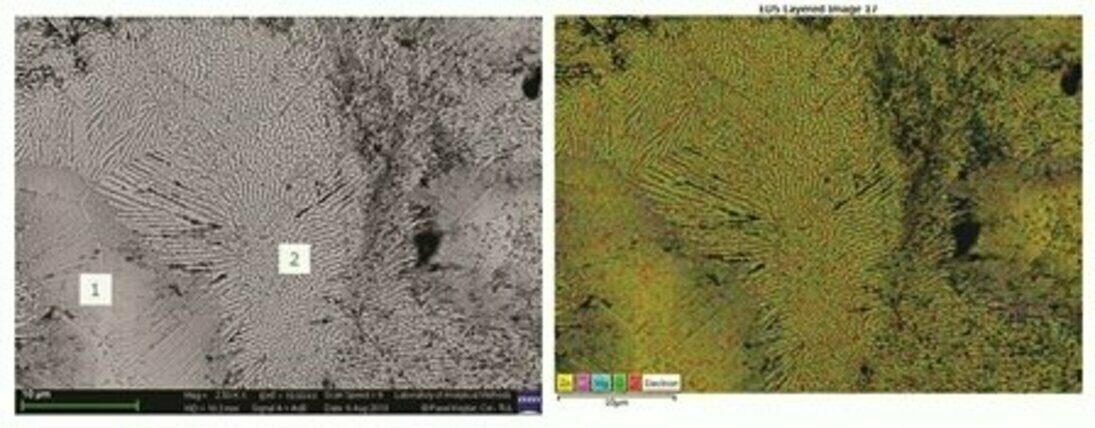

Povrchová morfologie a chemické složení ZM povrchu tvořené: 1 – čistými zinkovými zrny, 2 – ternárním eutektikem (zinkové dendrity a fáze Zn2Mg).

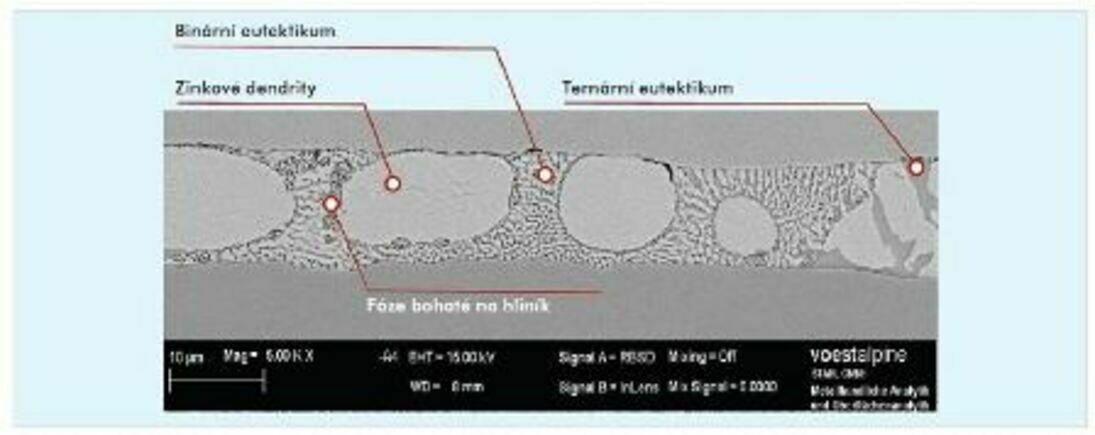

Porovnání struktur povlaku ZM90 a Z100. Struktura povrchu ZM90 je tvořená: 1 – základním ocelovým podkladem, 2 – binárním eutektikem tvořeným zinkovými dendrity a Zn2Mg, 3 – ternárním eutektikem tvořeným Al fázemi a binárním eutektikem. Povrchová struktura čistého zinkového povlaku není tvořena výraznými fázemi a je složena z čistého Zn – 4.

Chemicky jde o povlak na bázi zinečnatých solí, přičemž typické množství povlaku je okolo 20 mg.m-2. Povlak chemicky nijak nereaguje s olejem během vstupního čisticího procesu materiálu, tzv. praní. Snížení koeficientu tření má za následek redukci množství nutně aplikovatelného maziva a zlepšení samotného tažení. Před procesem lakování dochází k jeho omytí v rámci předúprav a neovlivňuje tím proces kataforetického lakování.

Typická nehomogenní struktura ZM povlaku (VoestAlpine)

Povlaky s podobnými užitnými vlastnostmi nabízí a vyvíjí dnes většina předních ocelářů a tímto směrem se ubírají prakticky všichni producenti automobilů.

Škoda Auto, ČVUT FS v Praze

Ing. Tomáš Pilvousek, IWE, doc. Ing. Jan Šanovec, CSc.

jan.sanovec@fs.cvut.cz

www.fs.cvut.cz

Seznam použité literatury:
[1] HOSKING, N.C.; STRÖM, M.A.; SHIPWAY, P.H.; RUDD, C.D.: Corrosion resistance of zinc-magnesium coated steel. Corrosion science 49 (2007) 36693695.
[2] ArcelorMittal, Magnelis®, Luxembourg, 02/2011, [online], //www.szs.ch/user_content/editor/files/-Downloads_Korrosionsschutz/magnelis_en.pdf
[3] ThyssenKrupp Steel Europe AG, Zinka-Magnesium-beschichtesFeinblech ZM EcoProtect®, Duisburg: www.thyssenkrupp-steel-europe.com, 6 s.
[4] //www.salzgitter.cz/
[5] //www.voestalpine.com/group/de/
[6] Interní podklady ŠKODA AUTO
