Plováčkové průtokoměry na olej

Výrobou přístrojů pro polní instrumentaci se dlouhodobě a úspěšně zabývá celosvětově působící společnost Kobold Messring. Do jejího hlavního programu patří průtokoměry, teploměry, hladinoměry a tlakoměry.

Dnes vás seznámíme s plováčkovými průtokoměry na oleje, které jsou výjimečné svou kompenzací viskozity, což s sebou přináší vyšší přesnost i při změnách viskozity měřeného oleje, například v důsledku změny jeho teploty. K nim se řadí průtokoměry typu VKP, VKG a VKM.

Reklama
Reklama
Reklama

Průtokoměr VKP

Plastové průtokoměry VKP pracují na plovákovém principu s válcovou měřicí trubicí a pružinou zatíženým plovákem se clonou. Tato clona má ostré hrany, které snižují vliv viskozity na přesnost měření.

VKP

Ačkoliv tento přístroj vypadá velmi jednoduše, jedná se o odolné měřicí zařízení. Je dimenzován do tlaku 16 bar a teploty 120 °C. Pokud je průtokoměr VKP vybaven limitním kontaktem, pak maximální teplota je 80 °C. Výhodou tohoto průtokoměru je montážní poloha, která může být jak vodorovná, tak i svislá. Je určen pro průtok oleje do 75 l/min.

Průtokoměr VKG

Tento průtokoměr má plovák zatížený pružinou, který je veden ve válcové trubici a je unikátní díky vestavěnému otvoru.

VKG

Díky těmto a dalším konstrukčním opatřením se podařilo vyvinout zařízení pro měření a kontrolu průtoku s úplnou kompenzací viskozity pro široký rozsah viskozity a hustoty, a to i tehdy, když je průtok velmi malý. Plováky těchto přístrojů jsou osazeny permanentními magnety, které ovládají bistabilní jazýčkové kontakty umístěné na pouzdru přístroje. Tím je médium hermeticky oddělené od limitního kontaktu. Unikátní tvar plováků popisovaných průtokoměrů je chráněn patentem.

Průtokoměr VKM

Pracuje na stejném principu jako typ VKG, od kterého se liší celokovovým provedením a vyhodnocovací elektronikou. Kovové pouzdro umožňuje jeho použití pro vysoké tlaky až 350 bar.

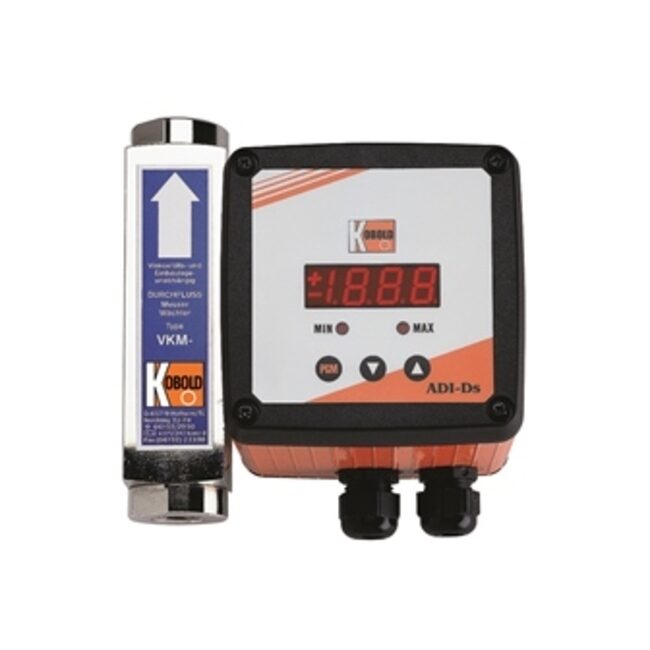

VKM

Naměřenou hodnotu lze u tohoto typu sledovat několika způsoby. Tím nejjednodušším je osazení přístroje limitním kontaktem. Další variantou je boční mechanický ukazatel nebo kombinace kontaktu a bočního ukazatele. Vyhodnocovací elektronika získává z průtokoměru analogový signál 4–20 mA. K dispozici je i varianta, která má kromě analogového výstupu displej zobrazující aktuální průtok a limitní kontakty.

Kompenzace viskozity

U obou průtokoměrů činí při změně kinematické viskozity z 1 mm2/s na 540 mm2/s odchylka měření i při minimálních průtocích např. 0,1 l/min jen dodatečných 5 % z rozsahu. Srovnatelné přístroje bez kompenzace vykazují při uvedené změně viskozity, speciálně při srovnatelně malých průtocích, chybu měření až 2 500 %. Další přístroje, které se prezentují jako s kompenzací viskozity, rovněž s pružinovým plovákem, vykazují při výše uvedené změně viskozity a měřicím rozsahu chybu více než 500 %. Díky perfektní kompenzaci viskozity a dobré kompenzaci hustoty jsou tyto průtokoměry a spínače nové generace vhodné jak pro vodu, tak i pro vysoce viskozní olej bez nutnosti změny stupnice. Speciálně pro dosud kritickou oblast měření a kontrolu olejových mazacích okruhů při měnící se teplotě (změna provozního stavu) bylo tímto dosaženo velkého pokroku.

HLAVNÍ OBLAST POUŽITÍ

  • Mazací okruhy
  • Papírenské stroje
  • Obráběcí stroje
  • Olejové mazací okruhy
  • Hydraulika
  • Lisy
  • Tiskařské stroje

Kobold Messring

[email protected]
