Měřicí přístroje pro efektivní výrobu

Jestliže jsou nástroje přesně zaměřeny a seřízeny ještě před samotným obráběním mimo obráběcí stroj, lze následně zkrátit vedlejší neproduktivní časy na stroji a zvýšit tak celkovou efektivitu výroby. Přístroje pro měření a seřizování nástrojů mohou v samotném procesu třískového obrábění zajistit zvýšení produktivity až o 25 %, a to při velmi dobrém poměru cena/výkon. Úspěšné obrábění tedy vyžaduje nejen výkonné stroje, ale i přesně seřízené nástroje.

Firma Haimer, přední německý výrobce nástrojových držáků a příslušenství pro tepelné upínání a vyvažovaní nástrojů, nabízí také přístroje pro měření a seřizování nástrojů. Ty splňují vysoké nároky na kvalitu a mohou tak uspokojit požadavky většiny firem z oborů třískového obrábění. Měřicí a seřizovací přístroje se vyznačují hodnotným hardwarem, vynikající ergonomií a jednoduchým ovládáním. Jsou postaveny na tepelně stabilizované konstrukci z šedé litiny, která umožňuje bezproblémový provoz přímo ve výrobním provozu, v přímém kontaktu s obráběcími stroji, a to s minimální nutností kalibrace. Firmu Haimer na českém a slovenském trhu zastupuje společnost SK Technik.

Reklama
Reklama

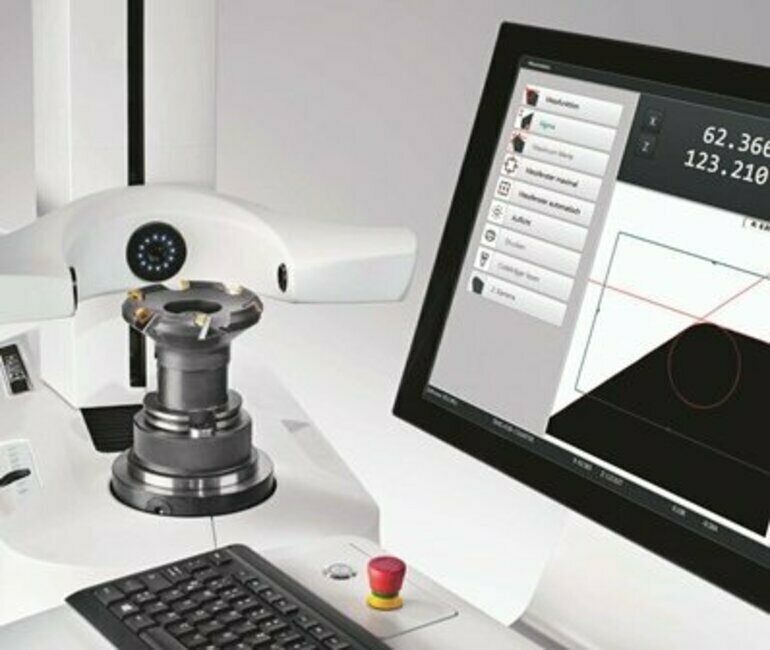

Měření na přístroji Haimer UNO

Tepelně stabilizovaná konstrukce

Základ přístrojů tvoří prostřednictvím FEM optimalizovaná a tepelně stabilizovaná konstrukce z šedé litiny. Tuhé lože s tříbodovým podepřením zajišťuje dostatečně stabilní a bezpečné umístění a umožňuje jednoduché ustavení. Přístroje se dále vyznačují segmentovým nasvětlováním nástroje pro vizuální kontrolu břitu a jemným (mikrometrickým) přestavováním os. Vynikají ovládáním Release-by-Touch, které umožňuje ruční pojezd v osách X a Z bez stisku potvrzovacího tlačítka nebo klávesy. Software Microvision UNO nabízí intuitivní ovládání s pomocnými funkcemi, které provází uživatele od začátku až k preciznímu výsledku měření. Přesnost měření je zde podpořena i funkcí zaostřovacího okna, které funguje zcela samostatně a zajišťuje přesné polohování břitu na základě vnějších kontur, a to i u komplexních nástrojů.

Přístroje je možné doplnit například o tiskárnu etiket, vakuové upínání, druhou kameru pro nastavování středu soustružnických nástrojů nebo o velmi přesné ISS vřeteno s přímým upínáním adaptérů.

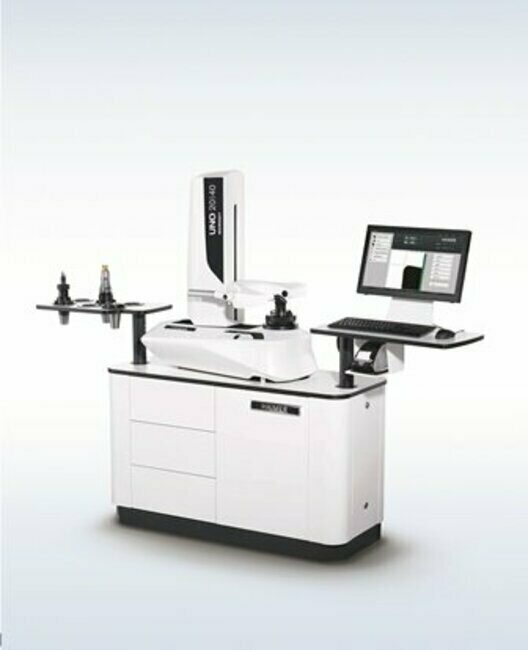

Měřicí přístroj řady UNO

Jednoduchost s vysokou přesností

Výrobní řada přístrojů Haimer Microset UNO nabízí vysokou přesnost seřizování nástrojů, ale i další rozmanité funkce. Ty zaručují této řadě přístrojů velmi dobrý poměr cena/výkon. Paleta možného vybavení zahrnuje vedle dotykového displeje například čtečku RFID čipů a výstup pro postprocesory systémů řízení nebo opce automatické zaostřování obrazu a automatického najetí na nástroj. Přístroje UNO s označením autofocus se odlišují od manuální verze tím, že při měření jsou břity automaticky zaostřeny pomocí CNC řízení v ose C. Obzvláště u nástrojů s více břity po obvodu přináší tato funkce podstatnou úsporu času. Verze automatic drive má navíc CNC řízení i v osách Z a X. Zvláštní uživatelské znalosti zde nejsou třeba, neboť přístroj provede stisknutím jediné klávesy plně automatické proměření nástroje s více břity i stupni.

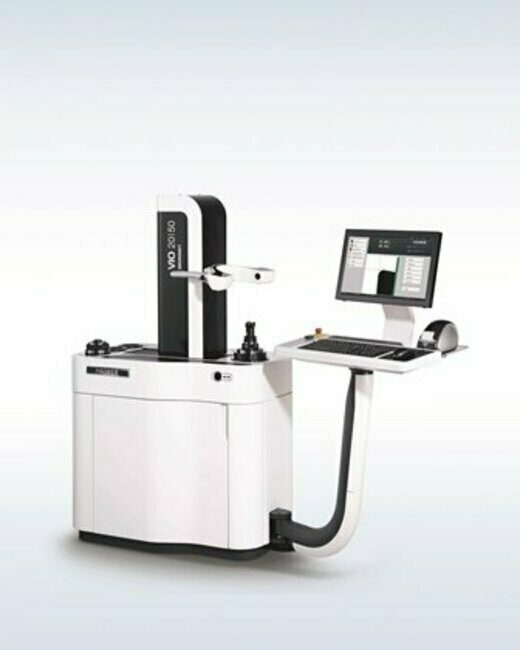

Měřicí přístroj řady VIO linear

Model UNO se dodává ve dvou velikostech. V základu s pojezdem v ose Z 400 mm (označení UNO 20|40) a dále 700 mm (označení UNO 20|70). Obě verze jsou standardně dodávány ve stolním provedení (pro umístění přímo na libovolný pracovní stůl) a s 19" displejem, volitelně pak s 22" dotykovým displejem a komfortním systémovým stolem. Již standardní provedení nabízí možnost měřit principem „třmenového kalibru“ až do průměru nástroje až 100 mm. Vedle standardního provedení vřetena SK 50 jsou pro další běžné varianty nástrojového rozhraní, jako HSK, Capto, VDI, KM nebo BMT, dodávány adaptéry.

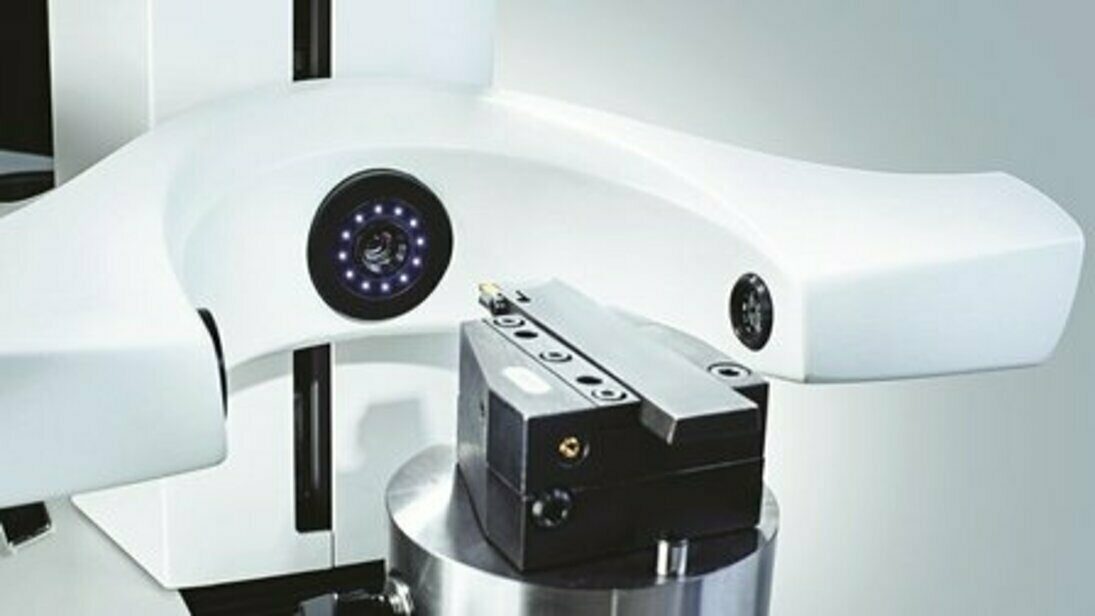

Seřizování soustružnických nožů

Prémiové přístroje s lineárními pohony

Vrcholem rozsáhlého programu Microset je řada VIO linear. Jde o jediné přístroje na trhu s lineárními pohony, které umožňují efektivní a vysoce přesné měření a seřizování nástrojů, jako jsou vrtáky, frézy nebo soustružnické nože. Přímé pohony v ose X i v ose Z nabízí uživateli vysokou dynamiku, maximální přesnost polohování i spolehlivost. Opakovatelná přesnost ±2 μm je pak důkazem vysoké kvality.

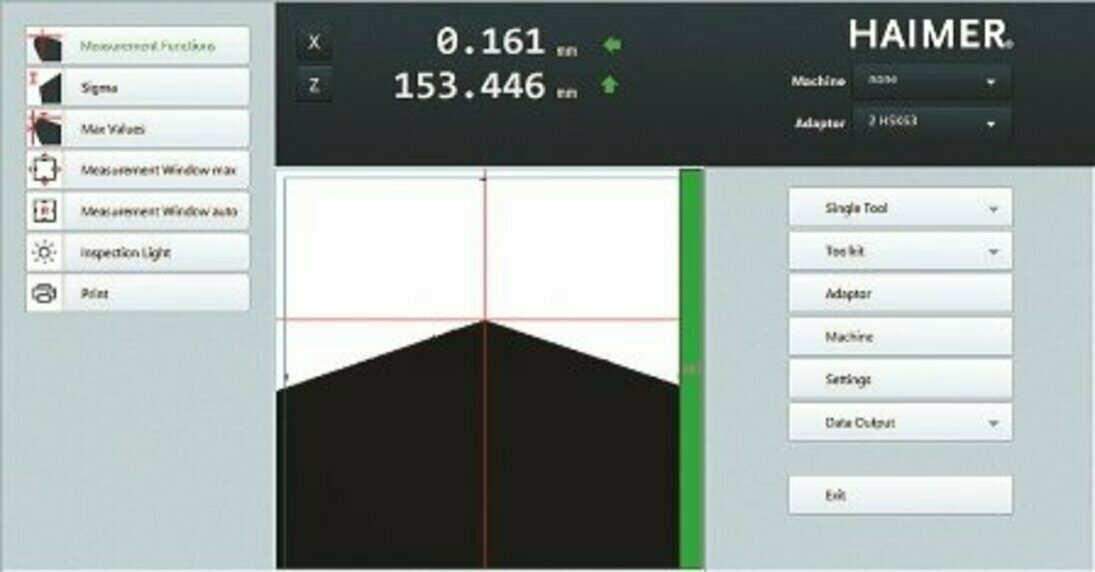

Dialogové okno programu Microvision

Přístroje Microset řady VIO jsou navrženy jako modulární řešení, které pokrývá široké spektrum: můžeme tak měřit nástroje o hmotnosti až 160 kg a průměru a délce až 1 000 mm. Podle přání mohou být dodány v několika stupních výbavy až po plně automatické CNC přístroje včetně integrovaného systému pro tepelné upínání nástrojů. Jedinečný design nabízí optimální ergonomii a jednoduchou uživatelskou obsluhu. To platí zejména pro přístup k upínacímu vřetenu i pro centrální řídicí panel. Inovované ovládání umožňuje obsluhu jednou rukou a ruční nebo motorický pojezd os, jakož i jemné polohování s mikrometrickou přesností. Maximální kvalita v procesu výroby je podpořena rychlým a přesným měřením za pomocí programu na zpracování obrazu Microvision VIO a uživatelsky jednoduchou obsluhou pomocí přehledných funkcí na monitoru. Podle potřeby je v obou případech možný i ruční provoz jako u standardního provedení přístroje.

Přístroje Microset nabízejí alternativu pro každého zákazníka, který uvažuje o pořízení nového přístroje pro měření a seřizování nástrojů. I při použití jiné technologie měření nástrojů, zpravidla v samostatných klimatizovaných měřicích a seřizovacích místnostech, se vyplatí umístění těchto přístrojů přímo u obráběcích strojů. Takto je možné dosáhnout snížení časů na transport nástrojů i prostojů samotných obráběcích strojů. Jednoduchá a intuitivní obsluha zaručuje, že i při třísměnném provozu mohou být tyto měřicí přístroje obsluhovány libovolným pracovníkem a nevyžadují tedy speciálně proškolený personál.

SK Technik

ludek.dvorak@sktechnik.cz

www.sktechnik.cz
